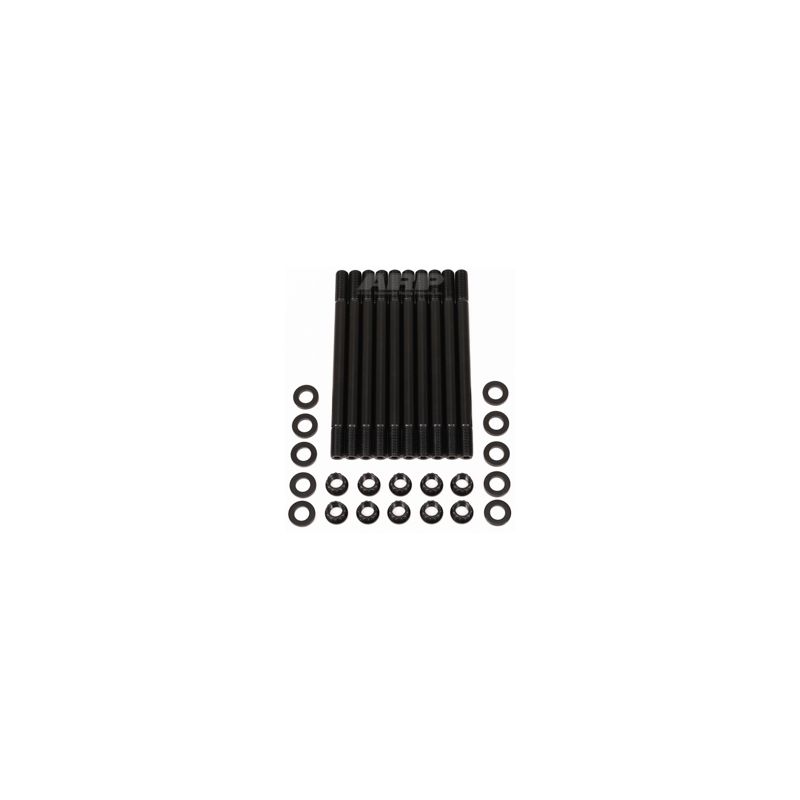

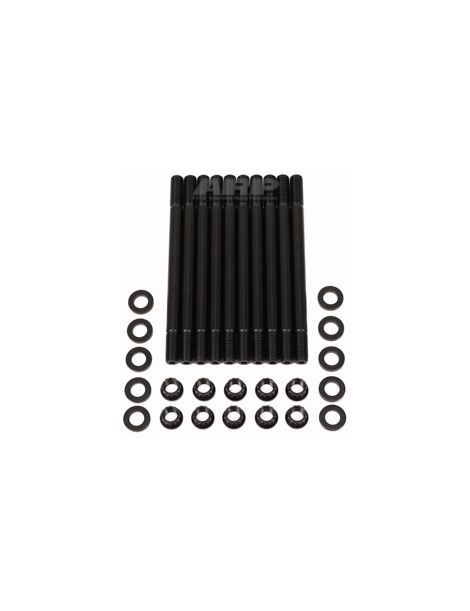

Prigionieri testata rinforzati ARP VAG 1.8 2.0 16V
Kit di prigionieri testata ARP 8740 per VAG 1.8 16V KR, 2.0 16V 9A e ABF.
- Marca: ARP
- Motori: KR, 9A, ABF
- Filettatura: 7/16 pollici
- Grado: 8740
I motori interessati
Sono coperti tre codici motore Volkswagen a 16 valvole: l'1.8 16V KR (Golf 2 GTI 16S, Corrado 1.8 e Scirocco 2, da 136 a 139 CV), il 2.0 16V 9A della Corrado 2.0 (136 CV) e il 2.0 16V ABF da 150 CV, presente su Golf 3 GTI e SEAT Ibiza 6K.
Di serie, la testata di questi tre motori è fissata con viti testata; i kit ARP 204-4204 e 204-4702 le sostituiscono con prigionieri 8740 da 7/16 pollici e dadi a 12 punte.
Prigionieri testata rinforzati ARP
Ogni ciclo di combustione spinge la testata verso l'alto. È la bulloneria della testata a opporsi, mantenendo sulla guarnizione una pressione di serraggio costante; se questa pressione cala, la tenuta non è più garantita.
Sono proposti due codici ARP: il 204-4204 e il 204-4702, quest'ultimo in versione « undercut » secondo l'elenco ARP 2026. Le istruzioni non sono identiche: quella del 204-4204 impone rondelle e testata asciutte con serraggio in tre passate da 25, 50 e poi 80 ft-lb, quella del 204-4702 prevede tre passate uguali fino a 80 ft-lb con rondelle lubrificate. Materiale della bulloneria: l'8740, acciaio al cromo-molibdeno che ARP indica a 200.000 psi di resistenza alla trazione. La bulloneria montata di serie rientra abitualmente nelle classi 10.9 e 12.9, con da 150.800 a 176.900 psi di resistenza minima. In 7/16 pollici, i prigionieri 8740 reggono fino a 600 CV su questo quattro cilindri (valore indicativo calcolato).
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Dadi | Filettatura |
| ARP-204-4204 | ARP | 8740 | 12 punte | 7/16 pollici |
| ARP-204-4702 | ARP | 8740 - Undercut | 12 punte | 7/16 pollici |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-204-4204 | 34 Nm | 68 Nm | 108 Nm |
| ARP-204-4702 | 36 Nm | 72 Nm | 108 Nm |
Prigionieri 204-4204: nessuna coppia quando si avvitano i prigionieri nel monoblocco: basta il serraggio a mano. Sul frenafiletti le istruzioni tacciono; ARP segnala che alcuni preparatori usano un prodotto blu lato monoblocco, escludendo i dadi e ogni miscela con il suo grasso di montaggio, con il serraggio da completare prima della presa del prodotto.
Per questo kit, la testata e le rondelle devono essere prive di olio, grasso e lubrificante; solo i filetti dei prigionieri e la parte inferiore dei dadi ricevono l'Ultra-Torque. L'esagono all'estremità di ogni prigioniero serve solo per il montaggio e lo smontaggio.
Prigionieri 204-4702: ai prigionieri non si applica alcuna coppia quando entrano nel monoblocco: si avvitano a mano. Le istruzioni lasciano la possibilità di un frenafiletti per montarli in modo permanente, purché il serraggio sia finito prima che il prodotto indurisca.
Se questi prigionieri sboccano in una camicia d'acqua, le istruzioni chiedono sigillante ARP sui filetti lato basamento.
A differenza del 204-4204, questo foglio istruzioni prevede di lubrificare con Ultra-Torque anche le rondelle, sul lato dado e sul lato testata, prima del serraggio in tre passate.
Il serraggio finale si esegue in tre passate successive, seguendo l'ordine di serraggio del costruttore; queste coppie valgono solo con il lubrificante di montaggio ARP sui filetti e sotto i dadi.
Questi valori provengono dalle istruzioni ARP 204-4204 e 204-4702; in caso di dubbio resta di riferimento il foglio ufficiale aggiornato, con procedura completa e ordine di serraggio del costruttore. Consultate le istruzioni ARP 204-4204; Consultate le istruzioni ARP 204-4702
Guida tecnica
Le coppie di serraggio indicate hanno senso solo con il grasso di montaggio ARP, applicato sui filetti e sotto i dadi.
| Acquistate il grasso di montaggio ARP → |
I prigionieri ARP undercut
La versione undercut si riconosce dal gambo assottigliato tra le filettature. Secondo ARP, questo profilo uniforma l'allungamento da un prigioniero all'altro e rende il serraggio più costante, compensando la compressione della guarnizione di testata durante il montaggio: la tenuta del motore ne trae vantaggio.
Il marchio ARP
| ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego. |
I vantaggi rispetto alle viti originali
| Criterio | Viti di testata originali | Prigionieri rinforzati ARP |
![]() |
![]() |
|
| Filettatura del basamento | Sollecitata a ogni serraggio | Preservata (prigionieri avvitati a mano) |
Quando i prigionieri diventano necessari
Una bulloneria di serie resta adatta finché il motore mantiene la pressione di combustione originale. Mostra i suoi limiti nei casi seguenti:
- KR, 9A o ABF: sovralimentazione aggiunta o aumentata su un 16V aspirato
- Rapporto di compressione aumentato per guadagnare potenza
- Guarnizione di testata rinforzata di tipo MLS, che richiede un precarico elevato e regolare
- Testata già sollevata o guarnizione che ha già perso
- Gara o pista, con riscaldamenti ripetuti e smontaggi frequenti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| VW Golf 2 GTI 16S | 1.8 16V (KR) | 136-139 CV | 1986-1990 |
| VW Golf 3 GTI | 2.0 16V (ABF) | 150 CV | 1992-1997 |
| VW Corrado | 2.0 16V (9A) | 136 CV | 1991-1995 |
| VW Corrado | 1.8 16V (KR) | 136 CV | 1989-1992 |
| VW Scirocco 2 | 1.8 16V (KR) | 139 CV | 1985-1989 |
| SEAT Ibiza 6K | 2.0 16V (ABF) | 150 CV | 1996-1999 |
Perché è la soluzione più economica?
Tarata sulla potenza originale, la bulloneria di serie perde terreno appena le pressioni di combustione salgono, e la guarnizione di testata è la prima a risentirne. I prigionieri ARP in 8740 tengono la testata più salda sotto carico: meno rischio di guarnizione bruciata o di vite rotta, e di una riparazione molto più cara del kit.
Pensate alla guarnizione di testata rinforzata
Per sfruttare appieno una bulloneria rinforzata, abbinatela a una guarnizione di testata che regga la stessa pressione. Ecco la guarnizione che proponiamo per questo motore:
| Guarnizione testata rinforzata VAG 8V e 16V → |
-
