Goujons de culasse renforcés ARP VAG 1.8/2.0 16V KR 9A ABF Goujons de culasse renforcés ARP VAG 1.8/2.0 16V KR 9A ABF Goujons de culasse renforcés ARP VAG 1.8/2.0 16V KR 9A ABF Goujons de culasse renforcés ARP VAG 1.8/2.0 16V KR 9A ABF

Goujons de culasse renforcés ARP VAG 1.8 2.0 16V

200,07 € TTC
235,38 € TTC -15%

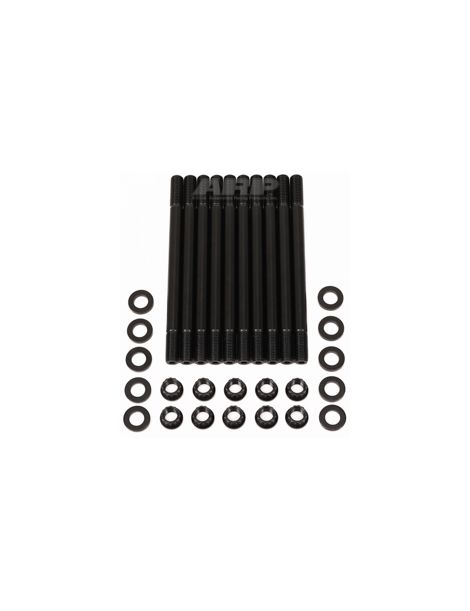

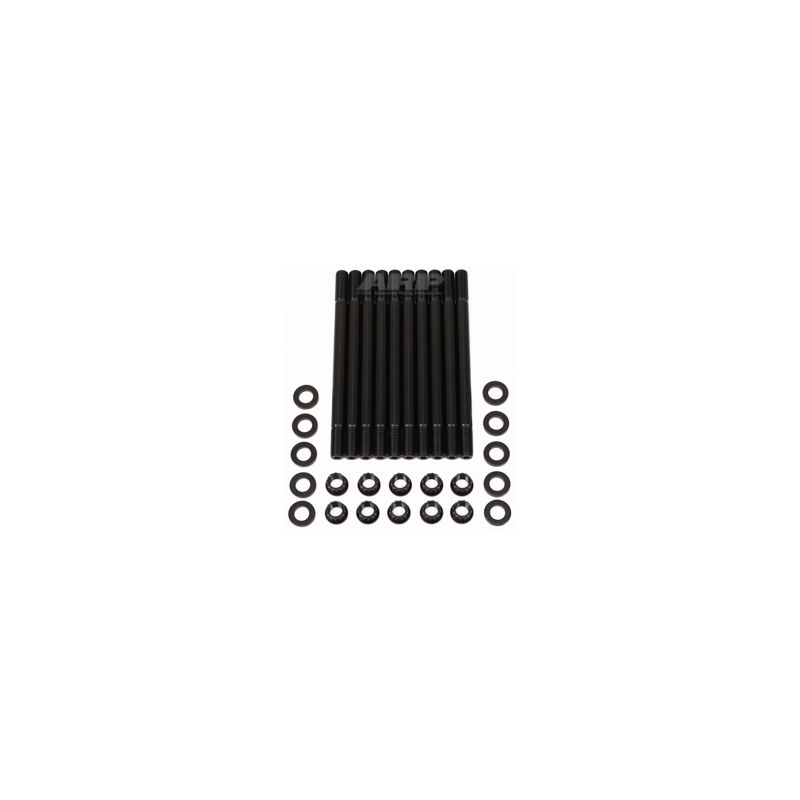

Kit de goujons de culasse ARP 8740 pour les VAG 1.8 16V KR, 2.0 16V 9A et ABF.

  • Marque : ARP
  • Moteurs : KR, 9A, ABF
  • Filetage : 7/16 pouce
  • Grade : 8740
ARP-204-4204
18 disponibles en stock Europe (délai 72h)
Payer en plusieurs fois

Les moteurs concernés

Trois codes moteur 16 soupapes de Volkswagen sont couverts : le 1.8 16V KR (Golf 2 GTI 16S, Corrado 1.8 et Scirocco 2, de 136 à 139 ch), le 2.0 16V 9A de la Corrado 2.0 (136 ch) et le 2.0 16V ABF de 150 ch, présent sur la Golf 3 GTI et la SEAT Ibiza 6K.

D'origine, la culasse de ces trois moteurs est fixée par des vis de culasse ; les kits ARP 204-4204 et 204-4702 les remplacent par des goujons 8740 de 7/16 pouce et des écrous 12 pans.

Goujons de culasse renforcés ARP

Sous la culasse, chaque cycle de combustion pousse la culasse vers le haut. C'est la visserie de culasse qui s'y oppose, en maintenant sur le joint une pression de serrage constante ; si cette pression baisse, l'étanchéité n'est plus assurée.

Deux références ARP sont proposées : le 204-4204 et le 204-4702, ce dernier en version « undercut » d'après la liste ARP 2026. Leurs notices ne se suivent pas à l'identique : celle du 204-4204 impose des rondelles et une culasse sèches avec un serrage en trois passes de 25, 50 puis 80 ft-lb, celle du 204-4702 prévoit trois passes égales jusqu'à 80 ft-lb avec des rondelles lubrifiées. Matière de la visserie : le 8740, acier au chrome-molybdène qu'ARP donne pour 200 000 psi de résistance à la traction. La visserie montée en série se range habituellement dans les classes 10.9 et 12.9, avec 150 800 à 176 900 psi de résistance minimale. En 7/16 pouce, les goujons 8740 tiennent jusqu'à 600 ch sur ce quatre-cylindres (valeur indicative calculée).

Caractéristiques techniques

Référence Marque Grade / matière Écrous Filetage
ARP-204-4204 ARP 8740 12 pans 7/16 pouce
ARP-204-4702 ARP 8740 - Undercut 12 pans 7/16 pouce

Couple de serrage

Référence Passe 1 Passe 2 Passe 3
ARP-204-4204 34 Nm 68 Nm 108 Nm
ARP-204-4702 36 Nm 72 Nm 108 Nm

Goujons 204-4204 : pas de couple au moment de visser les goujons dans le bloc : un serrage à la main suffit. Sur le frein filet, la notice reste muette ; ARP mentionne que certains préparateurs emploient un produit bleu côté bloc, en excluant les écrous et tout mélange avec sa graisse de montage, le serrage devant être terminé avant que le produit ne prenne.

Pour ce kit, la culasse et les rondelles doivent rester exemptes d'huile, de graisse et de lubrifiant ; seuls les filets des goujons et le dessous des écrous reçoivent l'Ultra-Torque. L'embout hexagonal au bout de chaque goujon ne sert qu'à la pose et à la dépose.

Goujons 204-4702 : aucun couple n'est appliqué aux goujons quand ils entrent dans le bloc : ils se vissent à la main. La notice laisse la possibilité d'un frein filet pour les monter de façon permanente, pourvu que le serrage soit fini avant que le produit durcisse.

Lorsque ces goujons débouchent dans une chemise d'eau, la notice demande d'enduire leurs filets côté bloc de produit d'étanchéité ARP.

Contrairement au 204-4204, cette notice prévoit de lubrifier aussi les rondelles avec l'Ultra-Torque, côté écrou comme côté culasse, avant le serrage en trois passes.

Le serrage final se fait en trois passes successives, en suivant l'ordre de serrage du constructeur ; ces couples ne valent qu'avec le lubrifiant d'assemblage ARP sur les filets et sous les écrous.

Ces valeurs sont celles des notices ARP 204-4204 et 204-4702 ; la notice officielle à jour reste la référence en cas de doute, avec toute la procédure et l'ordre de serrage du constructeur. Consulter la notice ARP 204-4204 ; Consulter la notice ARP 204-4702

Guide technique

Les couples de serrage indiqués n'ont de sens qu'avec la graisse de montage ARP, appliquée sur les filets et sous les écrous.

Acheter la graisse de montage ARP →

Les goujons ARP undercut

La version undercut se reconnaît à sa tige amincie entre les filetages. D'après ARP, ce profil égalise l'allongement d'un goujon à l'autre et rend le serrage plus constant, tout en compensant la compression du joint de culasse lors de la pose : l'étanchéité du moteur y gagne.

La marque ARP

ARP ARP (Automotive Racing Products) est née au début des années 1970 de l'initiative de Gary Holzapfel, ingénieur issu de l'aérospatiale, décidé à supprimer les casses moteur dues à une visserie trop faible en sport automobile. L'entreprise conçoit et fabrique en Californie des milliers de références, dans plusieurs grades de matière adaptés à chaque usage.

Les avantages face aux vis d'origine

Critère Vis de culasse d'origine Goujons renforcés ARP
Visserie de culasse Volkswagen d'origine Goujons renforcés ARP
Filets du bloc Sollicités à chaque serrage Préservés (goujons vissés à la main)

Quand des goujons deviennent nécessaires

Une visserie de série reste adaptée tant que le moteur conserve sa pression de combustion d'origine. Elle montre ses limites dans les cas suivants :

  • KR, 9A ou ABF : suralimentation ajoutée ou relevée sur un 16V d'origine atmosphérique
  • Taux de compression relevé pour gagner en puissance
  • Joint de culasse renforcé de type MLS, qui exige une précharge élevée et régulière
  • Culasse ayant déjà levé ou joint ayant déjà fui
  • Course ou piste, avec montées en température répétées et démontages fréquents

Compatibilité véhicules

Modèle Code moteur Puissance Années
VW Golf 2 GTI 16S 1.8 16V (KR) 136-139 ch 1986-1990
VW Golf 3 GTI 2.0 16V (ABF) 150 ch 1992-1997
VW Corrado 2.0 16V (9A) 136 ch 1991-1995
VW Corrado 1.8 16V (KR) 136 ch 1989-1992
VW Scirocco 2 1.8 16V (KR) 139 ch 1985-1989
SEAT Ibiza 6K 2.0 16V (ABF) 150 ch 1996-1999

Pourquoi c'est la solution la plus économique ?

Calibrée pour la puissance d'origine, la visserie de série cède du terrain dès que les pressions de combustion augmentent, et le joint de culasse est le premier à en pâtir. Les goujons ARP en 8740 maintiennent la culasse plus fermement sous forte charge : moins de risque de joint claqué ou de vis cassée, et d'une réparation qui coûte bien plus que le kit.

Pensez au joint de culasse renforcé

Pour tirer pleinement parti d'une visserie renforcée, associez-la à un joint de culasse qui encaisse la même pression. Voici le joint que nous proposons pour ce moteur :

Joint de culasse renforcé VAG 8V et 16V →

  • Marque
    ARP
  • Référence
    ARP-204-4204
  • EAN13
    0672036007775
