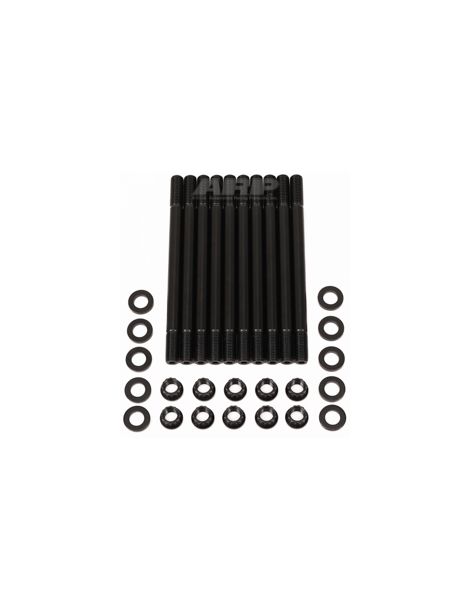

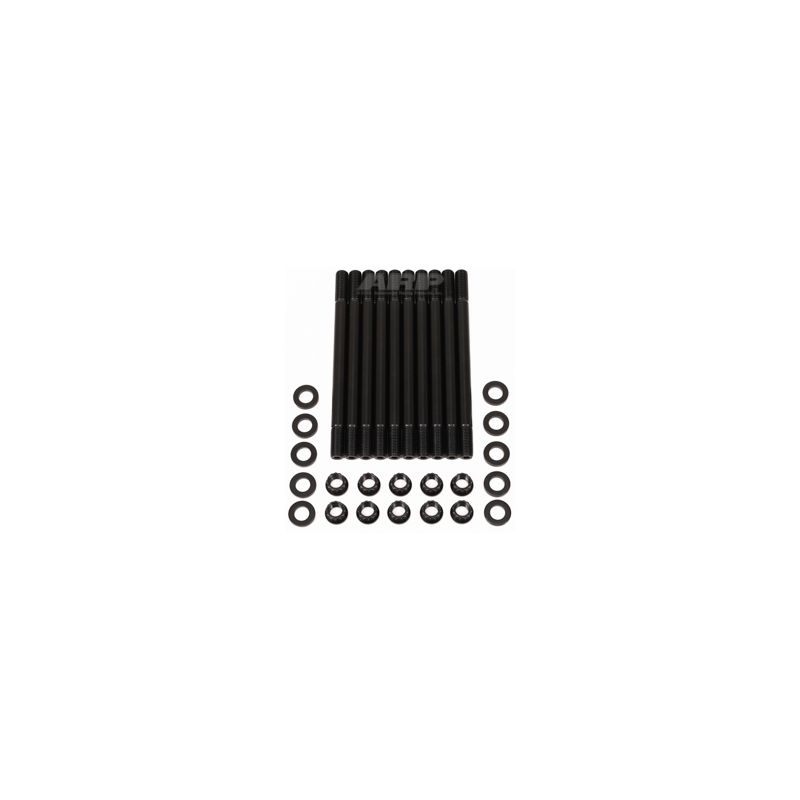

Versterkte ARP-cilinderkoptapeinden VAG 1.8/2.0 16V KR 9A ABF

De betrokken motoren

Er zijn drie Volkswagen-motorcodes met 16 kleppen gedekt: de 1.8 16V KR (Golf 2 GTI 16S, Corrado 1.8 en Scirocco 2, 136 tot 139 pk), de 2.0 16V 9A van de Corrado 2.0 (136 pk) en de 2.0 16V ABF van 150 pk, te vinden in de Golf 3 GTI en de SEAT Ibiza 6K.

Af fabriek is de cilinderkop van deze drie motoren bevestigd met cilinderkopbouten; de ARP-sets 204-4204 en 204-4702 vervangen ze door 8740-tapeinden van 7/16 inch en 12-puntsmoeren.

Versterkte ARP-cilinderkoptapeinden

Elke verbrandingscyclus duwt de cilinderkop omhoog. De cilinderkopbouten gaan daartegen in door een constante klemdruk op de pakking te houden; daalt die druk, dan is de afdichting niet langer gewaarborgd.

Er zijn twee ARP-nummers beschikbaar: de 204-4204 en de 204-4702, die laatste in de uitvoering « undercut » volgens de ARP-lijst van 2026. De instructiebladen zijn niet gelijk: dat van de 204-4204 eist droge sluitringen en een droge kop met aanhalen in drie stappen van 25, 50 en dan 80 ft-lb, dat van de 204-4702 voorziet drie gelijke stappen tot 80 ft-lb met gesmeerde sluitringen. Materiaal van de bouten: 8740, een chroom-molybdeenstaal dat ARP opgeeft voor 200.000 psi treksterkte. Af fabriek gemonteerde bouten vallen gewoonlijk in de klassen 10.9 en 12.9, met 150.800 tot 176.900 psi minimale treksterkte. In 7/16 inch houden de 8740-tapeinden stand tot 600 pk op deze viercilinder (berekende richtwaarde).

Technische kenmerken

Aanhaalmoment

Tapeinden 204-4204: geen koppel bij het indraaien van de tapeinden in het blok: handvast volstaat. Over schroefdraadborging zwijgt de handleiding; ARP vermeldt dat sommige motorbouwers een blauw product aan de blokzijde gebruiken, met uitsluiting van de moeren en elke menging met zijn montagevet, waarbij het aanhalen voltooid moet zijn voordat het product uithardt.

Bij deze set moeten de kop en de sluitringen vrij zijn van olie, vet en smeermiddel; alleen de draad van de tapeinden en de onderkant van de moeren krijgen de Ultra-Torque. Het zeskant aan het uiteinde van elk tapeind dient alleen voor het indraaien en verwijderen.

Tapeinden 204-4702: er wordt geen koppel op de tapeinden gezet wanneer ze in het blok gaan: ze worden met de hand ingedraaid. De handleiding laat schroefdraadborging toe om ze blijvend te monteren, mits het aanhalen klaar is voordat het product uithardt.

Als deze tapeinden in een koelwaterkanaal uitkomen, vraagt het instructieblad om ARP-afdichtmiddel op de draad aan de blokzijde.

Anders dan bij de 204-4204 schrijft dit instructieblad voor ook de sluitringen met Ultra-Torque te smeren, aan de moerzijde en aan de cilinderkopzijde, vóór het aanspannen in drie stappen.

Het eindaanhalen gebeurt in drie opeenvolgende stappen, volgens de aanhaalvolgorde van de fabrikant; deze aanhaalmomenten gelden alleen met ARP-montagesmeermiddel op de schroefdraad en onder de moeren.

Deze waarden komen uit de ARP-instructiebladen 204-4204 en 204-4702; bij twijfel blijft het actuele officiële blad de referentie, met de volledige procedure en de aanhaalvolgorde van de fabrikant. Raadpleeg de ARP-handleiding 204-4204 ; Raadpleeg de ARP-handleiding 204-4702

Technische gids

De opgegeven aanhaalmomenten hebben alleen zin met ARP-montagevet, aangebracht op de schroefdraad en onder de moeren.

ARP-undercuttapeinden

De undercutversie herken je aan de dunnere schacht tussen de draden. Volgens ARP egaliseert dit profiel de rek van tapeind tot tapeind en maakt het de klemming constanter, terwijl het de samendrukking van de koppakking bij de montage opvangt: de afdichting van de motor wint erbij.

Het merk ARP

ARP (Automotive Racing Products) ontstond begin jaren 1970 op initiatief van Gary Holzapfel, een ingenieur uit de lucht- en ruimtevaart, vastbesloten om motorschade door te zwakke bouten in de autosport uit te bannen. Het bedrijf ontwerpt en maakt in Californië duizenden referenties, in verschillende materiaalkwaliteiten voor elk gebruik.

De voordelen ten opzichte van de originele bouten

Criterium	Originele kopbouten	Versterkte ARP-tapeinden
Draad in het blok	Bij elke aanhaling belast	Gespaard (tapeind met de hand ingedraaid)

Wanneer tapeinden noodzakelijk worden

Standaardbouten blijven geschikt zolang de motor zijn oorspronkelijke verbrandingsdruk behoudt. In de volgende gevallen bereiken ze hun grens:

• Turbo toegevoegd of druk verhoogd op een atmosferische 16V (KR, 9A of ABF)
• Compressieverhouding verhoogd voor meer vermogen
• Versterkte MLS-koppakking, die een hoge en gelijkmatige voorspanning vraagt
• Kop die al eens is gelicht of pakking die al heeft gelekt
• Race- of circuitgebruik, met herhaalde opwarmingen en frequente demontages

Voertuigcompatibiliteit

Waarom is dit de voordeligste oplossing?

Afgestemd op het originele vermogen verliest de standaardbevestiging terrein zodra de verbrandingsdruk stijgt, en de koppakking lijdt als eerste. ARP-tapeinden in 8740 houden de kop onder zware belasting steviger vast: minder kans op een doorgeblazen pakking of een gebroken bout, en op een herstelling die veel meer kost dan de set.

Denk aan de versterkte koppakking

Om ten volle te profiteren van versterkte bouten, combineert u ze met een koppakking die dezelfde druk verdraagt. Dit is de pakking die wij voor deze motor aanbieden:
