Geschmiedete Pleuel Toyota 1.6 12v G16E-GTS (GR Yaris) für geschmiedete Kolben

Der Toyota G16E-GTS Motor

Der G16E-GTS ist der aufgeladene 1,6-Liter-Reihen-Dreizylinder mit 12 Ventilen, den Toyota für seine GR-Baureihe entwickelt hat. Mit 1.618 cm³ Hubraum (Bohrung 87,5 mm, Hub 89,7 mm) und einem Verdichtungsverhältnis von 10,5:1 leistet er je nach Version 261 bis 300 PS und bis zu 390 Nm Drehmoment. 2020 im GR Yaris eingeführt, gilt er mit nahezu 100 PS pro Zylinder als einer der leistungsdichtesten Serienmotoren, die die Marke je gebaut hat.

Diese Leistungsdichte belastet den Kurbeltrieb außergewöhnlich stark: hohe Verbrennungsdrücke, schnelles Hochdrehen und wiederholter harter Einsatz auf der Rennstrecke, im Rallyesport oder im Tuning. Sobald der Ladedruck erhöht oder mehr Leistung angestrebt wird, werden die Serienpleuel zum schwächsten Glied. Geschmiedete Pleuel übernehmen dann, um die erhöhten mechanischen und thermischen Belastungen zuverlässig aufzunehmen.

Die geschmiedeten Pleuel

Unsere geschmiedeten Pleuel für den G16E-GTS werden aus 4340-Stahl in Luftfahrtqualität gefertigt, dem Referenzwerkstoff im Motorsport. Sie bieten eine deutlich höhere Beständigkeit gegen Ermüdung, Biegung und Zugbelastung als die Serienpleuel und behalten dabei die Maße von Kurbelwelle und Kolben bei. Als Satz von 3 geliefert, sind sie in zwei Profilen (I und H) und zwei Augenabständen (143,75 mm Serie und 147,75 mm) mit den passenden hochfesten Schrauben erhältlich.

Sie decken jedes Tuning-Programm ab: Zuverlässigkeit in Stage 1, erhöhter Ladedruck in Stage 2 sowie hohe Leistung für Rennstrecke, Rallye, Drift, Drag, Bergrennen oder Time Attack in Stage 3. Je nach gewähltem Profil und Schrauben sichert der Satz die Leistungssteigerung bis etwa 250 PS pro Zylinder ohne Kompromisse bei der Zuverlässigkeit.

Technische Daten der geschmiedeten G16E-GTS Pleuel

Anzugsmoment und Dehnung

Das genaue Anzugsmoment und die Schraubendehnung hängen von den an jedem Pleuel verbauten Schrauben ab (ARP Custom Age 625+ bei den Manley-Pleueln, Carrillo WMC- oder CARR-Schrauben bei den Carrillo-Pleueln). Sie stehen in der dem Satz beiliegenden Herstelleranleitung und müssen genau eingehalten werden.

Das Anziehen nach Drehmoment bleibt ungenau, da es von der Gewindereibung abhängt. Für eine optimale Vorspannung wird empfohlen, die Schraubendehnung mit einer Messuhr zu kontrollieren, was präziser ist als das Drehmoment allein. Die Sollwerte stehen auf dem mitgelieferten Datenblatt der Schrauben; wir veröffentlichen keinen vom Hersteller nicht bestätigten Drehmoment- oder Dehnungswert.

Technischer Leitfaden

Geschmiedeter 4340-Stahl: was ist das?

4340 ist ein niedriglegierter Stahl mit Nickel, Chrom und Molybdän. Das Schmieden richtet den Faserverlauf entlang des Pleuels aus, beseitigt innere Porosität und liefert eine mechanische Festigkeit weit über der eines gegossenen oder gesinterten Serienpleuels. Er erreicht eine Zugfestigkeit von etwa 930 bis 1.080 MPa und eine hervorragende Ermüdungsbeständigkeit, die unerlässlich ist, wenn Leistung und Drehzahl steigen. Er ist der Standard für Wettbewerbspleuel und nimmt Verbrennungsstöße auf, ohne sich zu verformen oder zu brechen.

Die Pleuelprofile

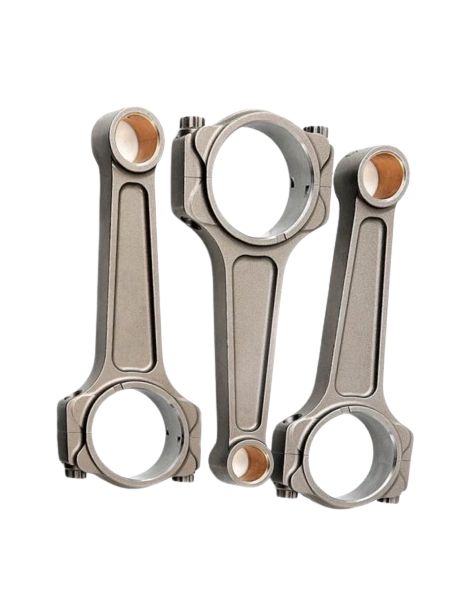

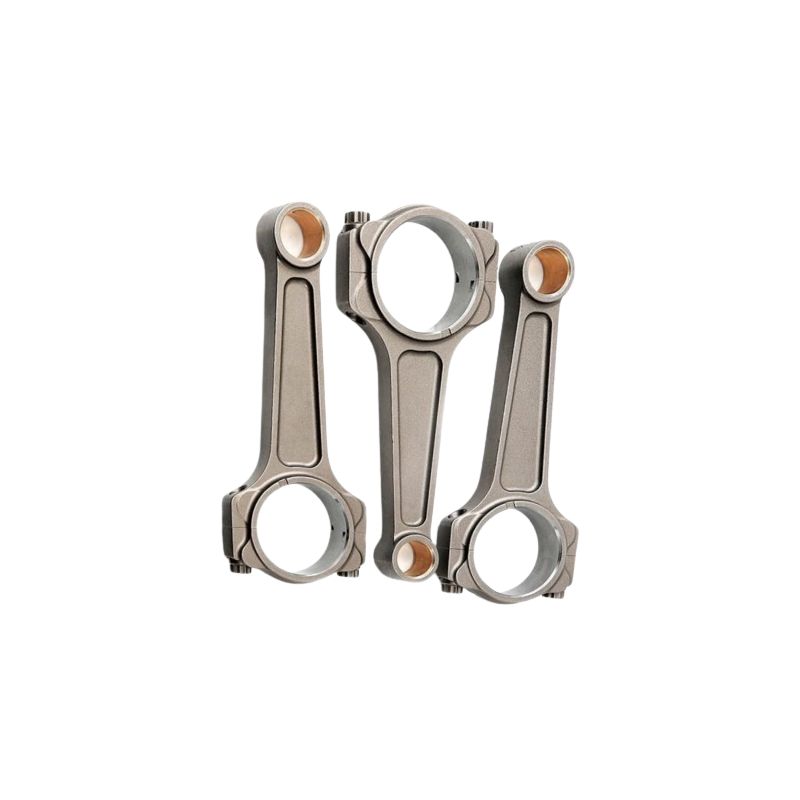

	Das I-Profil (I-Beam) hat einen I-förmigen Querschnitt mit einem schlanken Mittelsteg und zwei Gurten. Diese Geometrie bevorzugt geringes Gewicht und Längssteifigkeit: Sie begrenzt die bewegten Massen, begünstigt das Hochdrehen und eignet sich für leistungs- und drehzahlorientierte Aufbauten. Die für den G16E-GTS angebotenen Manley-Pleuel nutzen dieses I-Profil.

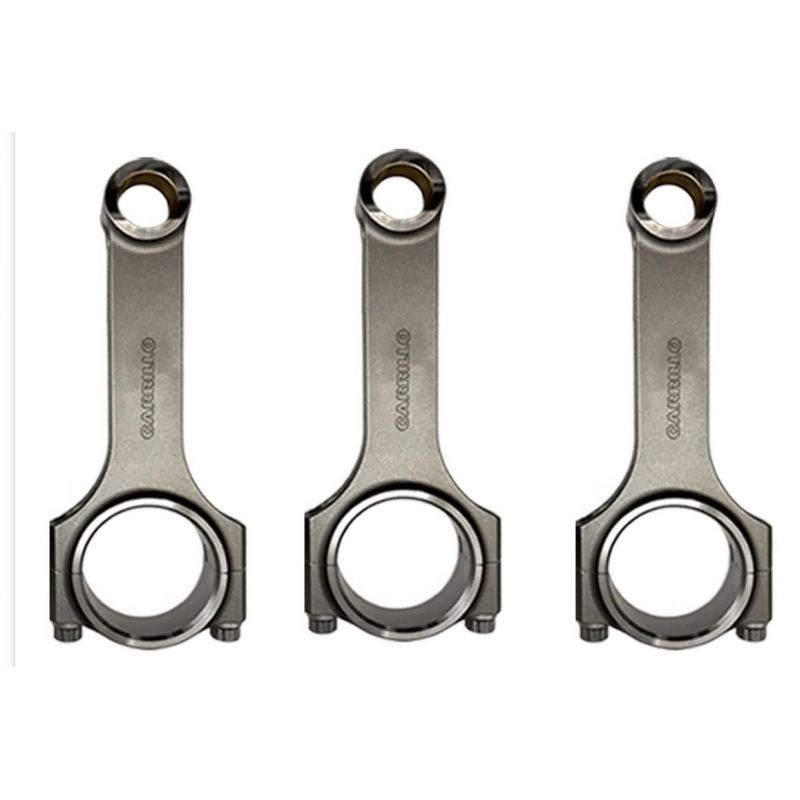

	Das H-Profil (H-Beam) hat einen H-förmigen Querschnitt mit zwei flachen Flanken, die durch einen Mittelsteg verbunden sind. Diese Geometrie bietet bei kontrolliertem Gewicht eine hervorragende Biege- und Drucksteifigkeit und ist daher bei drehmomentstarken, hart beanspruchten Motoren beliebt. Die für den G16E-GTS angebotenen Carrillo-Pleuel nutzen dieses H-Profil.

Wie wählt man seine Pleuelschrauben?

	ARP 2000 ist ein hochfester legierter Stahl mit etwa 220.000 psi (nahezu 1.517 MPa) Zugfestigkeit. Er deckt bis zu etwa 150 PS pro Zylinder ab und verträgt Drehzahlen bis 8.500 U/min. Eine robuste, vielseitige Schraube ohne besondere Lageranforderungen.
	ARP L19 ist ein sehr hochfester Stahl für anspruchsvollere Aufbauten: Er deckt bis zu etwa 200 PS pro Zylinder und Drehzahlen bis 10.000 U/min ab. Oxidationsempfindlich, erfordert er geölte Lagerung und sorgfältige Montage.
	ARP Custom Age 625+ ist die Spitzenqualität: Sie deckt bis zu etwa 250 PS pro Zylinder und Drehzahlen über 10.000 U/min bei hervorragender Ermüdungsbeständigkeit ab. Diese Schraube ist an den hier angebotenen Manley-Pleueln verbaut.

Die Manley-Pleuel dieses Satzes sind mit ARP Custom Age 625+ Schrauben bestückt, während die Carrillo-Pleuel Carrillos eigene Schrauben (WMC oder CARR) erhalten, die ebenfalls für den Hochleistungseinsatz ausgelegt sind. Die Wahl richtet sich nach der angestrebten Leistung und der maximalen Betriebsdrehzahl.

Messung der Schraubendehnung

Das Anziehen nach Drehmoment bleibt eine ungenaue Methode, da es von der Gewindereibung abhängt. Am präzisesten ist die Messung der Schaftdehnung mit einer Messuhr: Die Schraube wird angezogen, bis sie die vom Schraubenhersteller vorgegebene Dehnung erreicht. Diese Methode gewährleistet eine gleichmäßige Vorspannung über alle drei Pleuel und maximale Zuverlässigkeit bei hoher Drehzahl.

Zur ARP-Dehnungsmessuhr

Die angebotenen Marken

Manley Performance Products, gegründet 1966, ist ein amerikanischer Hersteller, der für seine Hochleistungs-Motorkomponenten bekannt ist: geschmiedete Kolben, Pleuel und Kurbelwellen. Seine 4340-Pleuel, in den Profilen H und I erhältlich, sind für ihre Fertigungsqualität, Gewichtsgleichheit und Zuverlässigkeit im harten Einsatz bekannt. Für den G16E-GTS bietet Manley das I-Profil mit ARP Custom Age 625+ Schrauben.

Carrillo Industries ist ein maßgeblicher amerikanischer Hersteller, dessen geschmiedete Pleuel seit Jahrzehnten die am stärksten beanspruchten Wettbewerbsmotoren ausrüsten. Bekannt für Festigkeit und Präzision, werden sie mit Carrillos hauseigenen Schrauben (WMC oder CARR) geliefert. Für den G16E-GTS bietet Carrillo das H-Profil, das sich besonders für drehmomentstarke Motoren eignet.

Glossar

1) Kleines Pleuelauge 2) Durchmesser kleines Auge 3) Pleuelschaft 4) Pleuelschraube 5) Großes Pleuelauge 6) Mutter / Pleuelschraube 7) Pleueldeckel 8) Durchmesser großes Auge 9) Augenabstand

Fahrzeugkompatibilität des Toyota G16E-GTS Motors

Warum ist das die wirtschaftlichste Lösung?

Bei einem getunten G16E-GTS zerstört ein versagendes Serienpleuel oft Block, Kurbelwelle und Kolben. Von Anfang an in einen Satz geschmiedeter Pleuel zu investieren, kostet weit weniger als ein Motorschaden und ein Komplettaufbau. Sie stärken den Kurbeltrieb dauerhaft, erhalten den Wert des Motors und fahren beruhigt, auf der Straße wie im Wettbewerb.
