Bielle forgiate Toyota - 1.6L 12V - G16E-GTS (GR Yaris) per pistoni forgiati

Il motore Toyota G16E-GTS

Il G16E-GTS è il tre cilindri in linea 1,6 litri turbo a 12 valvole che Toyota ha sviluppato per la gamma GR. Con una cilindrata di 1.618 cm³ (alesaggio 87,5 mm, corsa 89,7 mm) e un rapporto di compressione di 10,5:1, eroga da 261 a 300 CV a seconda della versione e fino a 390 Nm di coppia. Introdotto nel 2020 sulla GR Yaris, si è affermato come uno dei motori di serie a più alta densità di potenza mai costruiti dal marchio, con quasi 100 CV per cilindro.

Questa densità di potenza impone sollecitazioni eccezionali al manovellismo: alte pressioni di combustione, salita di giri rapida e uso sportivo ripetuto in pista, nei rally o in preparazione. Non appena si aumenta la pressione di sovralimentazione o si punta a più potenza, le bielle di serie diventano l’anello debole. Le bielle forgiate subentrano allora per sopportare senza cedere le maggiori sollecitazioni meccaniche e termiche.

Le bielle forgiate

Le nostre bielle forgiate per il G16E-GTS sono lavorate in acciaio 4340 di qualità aeronautica, il materiale di riferimento in competizione. Offrono una resistenza a fatica, a flessione e a trazione nettamente superiore alle bielle di serie, rispettando le quote dell’albero motore e dei pistoni. Fornite in set di 3, sono proposte in due profili (I e H) e due interassi (143,75 mm di serie e 147,75 mm), con la viteria ad alta resistenza adeguata.

Coprono tutti i programmi di preparazione: affidabilità in Stage 1, aumento della sovralimentazione in Stage 2 e alte potenze per pista, rally, drift, drag, cronoscalata o time attack in Stage 3. A seconda del profilo e della viteria scelti, il set garantisce l’aumento di potenza fino a circa 250 CV per cilindro, senza compromessi sull’affidabilità.

Caratteristiche tecniche delle bielle forgiate G16E-GTS

Per questo motore sono proposti due diametri di spinotto: 24 mm con un interasse di 143,75 mm e 22 mm con un interasse di 147,75 mm. Il diametro dello spinotto e l’interasse di ogni riferimento sono indicati nella tabella qui sopra: scegliete la variante corrispondente ai vostri pistoni forgiati.

Coppia di serraggio e allungamento

La coppia di serraggio e l’allungamento esatti dipendono dalla viteria montata su ciascuna biella (ARP Custom Age 625+ sulle Manley, viteria Carrillo WMC o CARR sulle Carrillo). Sono indicati nelle istruzioni del produttore fornite con il kit e devono essere rispettati scrupolosamente.

Il serraggio a coppia resta approssimativo perché dipende dall’attrito dei filetti. Per un serraggio ottimale si raccomanda di controllare l’allungamento del corpo della vite con un comparatore micrometrico, più preciso della sola coppia. I valori obiettivo sono riportati sulla scheda tecnica fornita con la viteria; non pubblichiamo alcun valore di coppia o allungamento non confermato dal produttore.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

Il 4340 è un acciaio basso-legato al nichel, cromo e molibdeno. La forgiatura orienta le fibre del metallo lungo la biella, elimina le porosità interne e conferisce una resistenza meccanica nettamente superiore a quella di una biella di serie fusa o sinterizzata. Si ottiene una resistenza a trazione dell’ordine di 930-1.080 MPa e un’eccellente tenuta a fatica, indispensabile quando il motore sale in potenza e di giri. È lo standard delle bielle da competizione, capace di assorbire i colpi di combustione senza deformarsi né rompersi.

I profili di biella

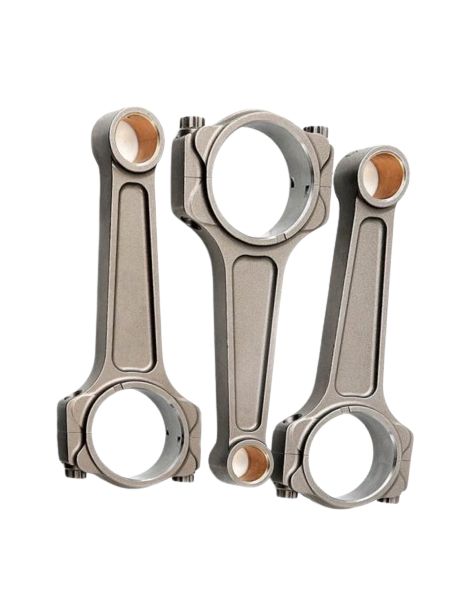

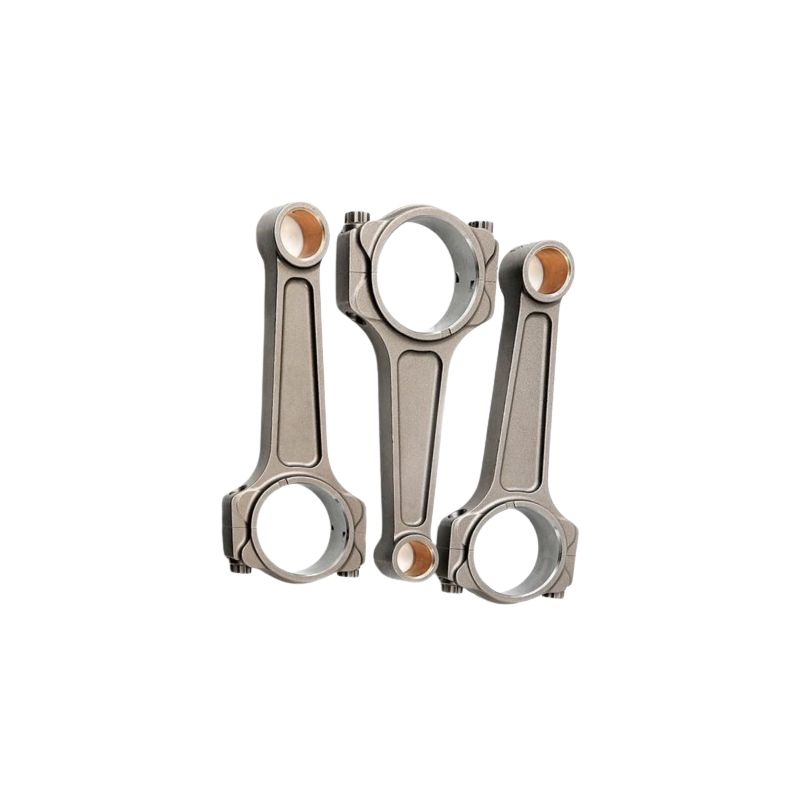

Profilo I (Pro Series I-Beam). Proveniente dalla gamma Pro Series di Manley e proposta qui nella versione a peso standard, questa biella a sezione a I è forgiata per conservare una forte rigidità da un’estremità all’altra. Il produttore destina questa gamma ai motori sottoposti a forti carichi, in particolare turbo, con compressore o protossido di azoto, quando potenza e pressione di sovralimentazione raggiungono livelli elevati.

Profilo H. Due ampi fianchi piatti, resi solidali da un’anima centrale, disegnano la sezione a H e danno alla biella un aspetto massiccio e costante, dalla testa al piede. Montato su un motore sovralimentato come il G16E-GTS, questo profilo robusto e versatile accompagna le preparazioni più diffuse, dal consolidamento della parte bassa del motore al passaggio a pistoni forgiati fino a un aumento ponderato della pressione di sovralimentazione.

Come scegliere la viteria di biella?

L’ARP Custom Age 625+ è la fascia alta: copre fino a circa 250 CV per cilindro e regimi oltre 10.000 giri/min, con un’eccellente tenuta a fatica. È la viteria che equipaggia le bielle Manley proposte qui.

Le bielle Manley di questo kit sono dotate di viteria ARP Custom Age 625+, mentre le bielle Carrillo ricevono la viteria proprietaria Carrillo (WMC o CARR), anch’essa progettata per usi ad alte prestazioni. La scelta si effettua in base alla potenza desiderata e al regime massimo di utilizzo.

Misurazione dell’allungamento delle viti

Il serraggio a coppia resta un metodo approssimativo perché dipende dall’attrito dei filetti. Il metodo più preciso consiste nel misurare l’allungamento del corpo della vite con un comparatore micrometrico: si serra fino a raggiungere l’allungamento indicato dal produttore della viteria. Questo metodo garantisce un precarico omogeneo sulle tre bielle e la massima affidabilità agli alti regimi.

Vedi il comparatore di allungamento ARP

Le marche proposte

Manley Performance Products, fondata nel 1966, è un produttore americano riconosciuto per i suoi componenti motore ad alte prestazioni: pistoni forgiati, bielle forgiate e alberi motore. Le sue bielle in acciaio 4340, disponibili nei profili H e I, sono note per la qualità di lavorazione, l’omogeneità di peso e l’affidabilità nell’uso severo. Per il G16E-GTS, Manley propone il profilo I dotato di viteria ARP Custom Age 625+.

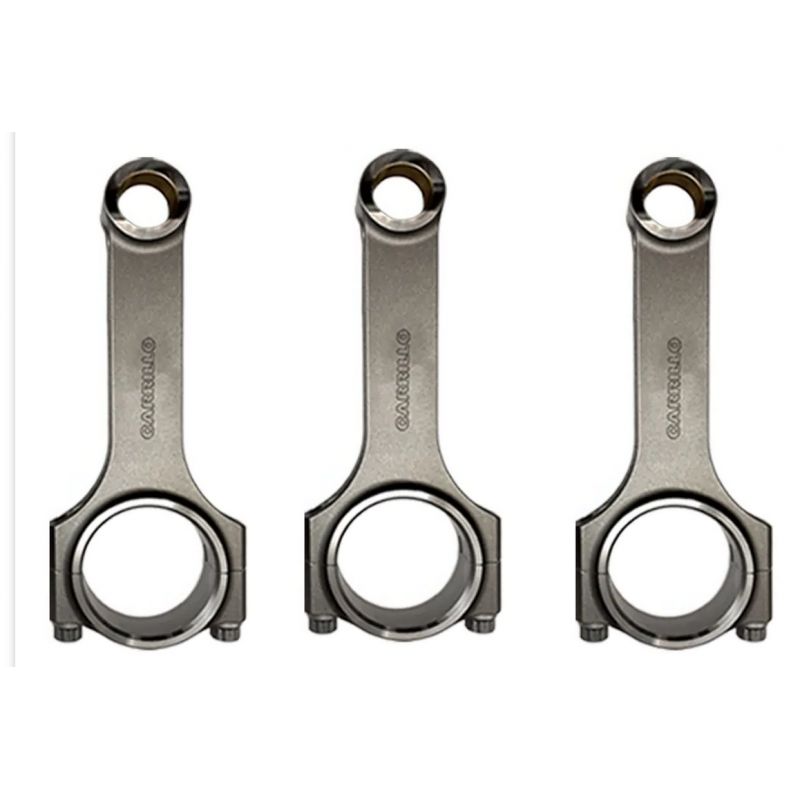

Carrillo Industries è un produttore americano di riferimento le cui bielle forgiate equipaggiano da decenni i motori da competizione più sollecitati. Riconosciute per robustezza e precisione, sono fornite con la viteria interna Carrillo (WMC o CARR). Per il G16E-GTS, Carrillo propone il profilo H, particolarmente adatto ai motori ad alta coppia.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Toyota G16E-GTS

I modelli elencati sotto ricevono il motore Toyota 1.6L 12V G16E-GTS. Verificate il diametro dello spinotto e l’interasse della biella prima di confermare il carrello. Variante interessata: GR Yaris.

Perché è la soluzione più economica?

Su un G16E-GTS preparato, una biella di serie che cede provoca spesso la distruzione del basamento, dell’albero motore e dei pistoni. Investire da subito in un set di bielle forgiate costa molto meno di una rottura del motore e di una ricostruzione completa. Si rende durevolmente affidabile il manovellismo, si preserva il valore del motore e si guida con serenità, su strada come in competizione.
