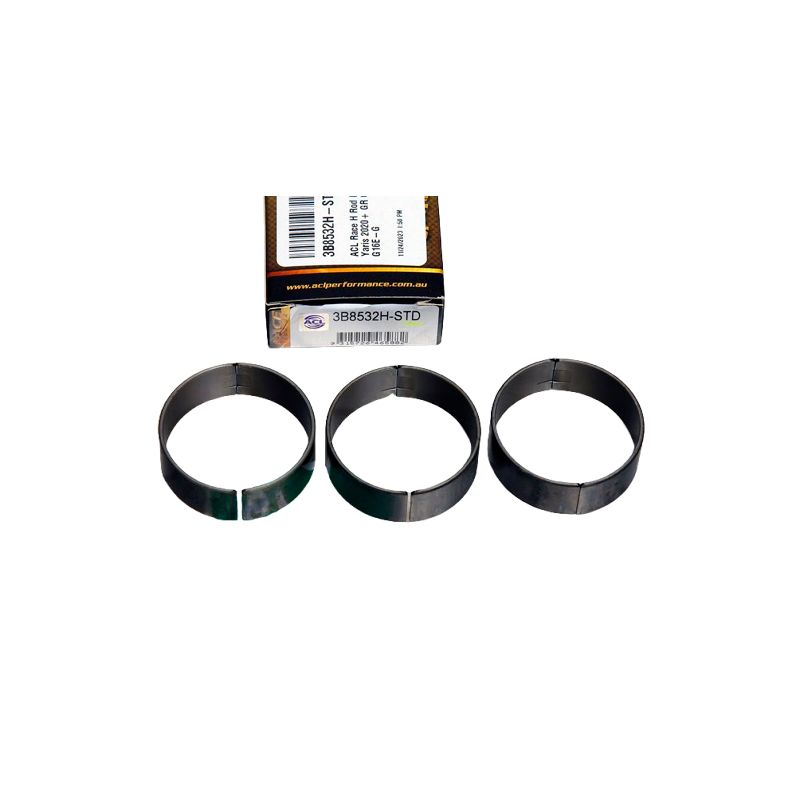

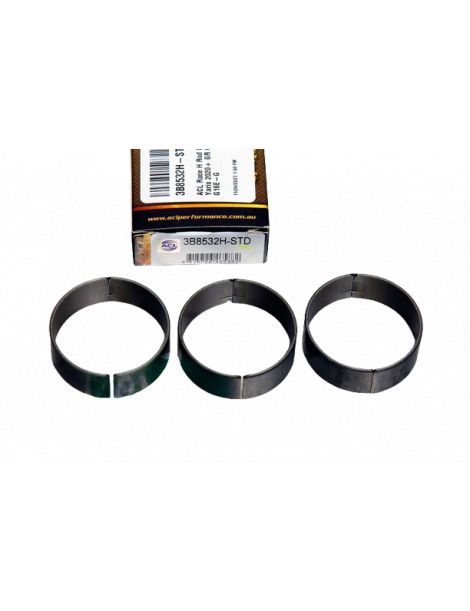

Bronzine di biella trimetallo ACL Toyota G16E-GTS GR Yaris GR Corolla
Kit di 6 semicuscinetti di biella trimetallo per Toyota G16E-GTS tre cilindri.
- Marchio e trattamento: ACL Race
- Compatibilità: Toyota GR Yaris, GR Corolla
- Codici motore: G16E-GTS
- Misure disponibili: da standard a +0.25 mm, versione a gioco maggiorato (HX)
Il tre cilindri Toyota G16E-GTS
Il G16E-GTS è il tre cilindri in linea turbo da 1,6 litri (1 618 cm³) delle Toyota GR Yaris e GR Corolla, a trazione integrale. Eroga da 261 a 305 CV a seconda delle versioni e degli anni. Tutte le versioni condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre tutta la famiglia.
In origine questo motore monta bronzine di biella di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.
Le bronzine di biella trimetallo
La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 6 semibronzine, ossia 3 coppie.
Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di biella 47.992 / 48.000 mm Ø sede 51.000 / 51.024 mm Larghezza 17.25 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 3B8532H-STD | ACL Race - Senza trattamento | Standard | 1.496 |
| 3B8532HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.483 |
| 3B8532H-.025 | ACL Race - Senza trattamento | +0.025 | 1.509 |
| 3B8532H-.25 | ACL Race - Senza trattamento | +0.25 | 1.621 |
Gioco di funzionamento
Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.
A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.
| Misura / versione | Quando sceglierla | ACL Race Series |
|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.051 a 0.061 mm |
| Gioco maggiorato (HX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.076 a 0.086 mm |
| +0.025 mm | Perno lucidato | da 0.051 a 0.061 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.051 a 0.061 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Le bronzine di biella ACL qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.
La marca
![]() |
Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo. |
Compatibilità veicoli
Questo kit di bronzine di biella è adatto al tre cilindri G16E-GTS delle seguenti Toyota:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| TOYOTA | YARIS (_P21_, _PA1_, _PH1_) 1.6 GR 4WD (GXPA16) / 1.6 GR 4WD | G16E-GTS | 261–305 CV | 2020– |
| TOYOTA | COROLLA Berlina a due volumi (_E21_, _EA1_, _EH1_) 1.6 GR 4WD (GZEA14) / 1.6 GR 4WD | G16E-GTS | 286–305 CV | 2023– |
Perché sostituire le bronzine
Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
-
