1.6 L12v - G16E-GTS
Manufacturers
1.6 L12v - G16E-GTS
Let op: laatste artikelen op voorraad!
Nieuw product

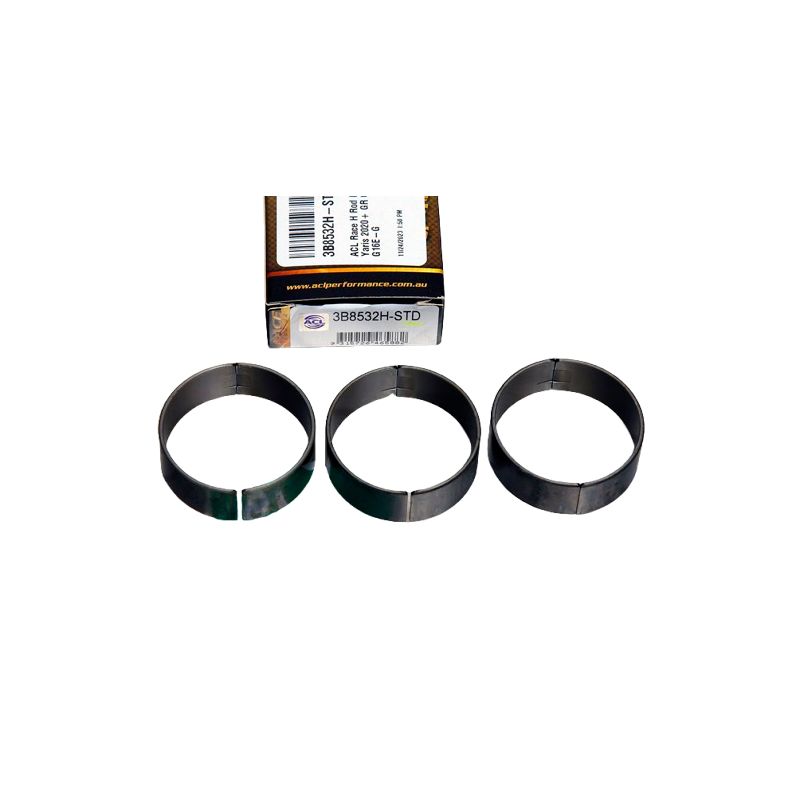

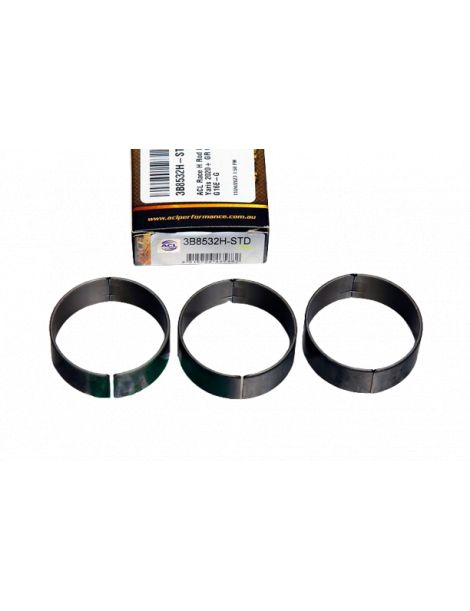

Set van 6 trimetalen drijfstanglagerhalfschalen voor de Toyota G16E-GTS driecilinder.
De G16E-GTS is de turbo-lijndriecilinder van 1,6 liter (1 618 cm³) van de Toyota GR Yaris en GR Corolla, met vierwielaandrijving. Hij levert 261 tot 305 pk, afhankelijk van uitvoering en modeljaar. Alle uitvoeringen hebben dezelfde kruktapdiameter: één lagerset dekt de hele familie.
Af fabriek krijgt deze motor serie-drijfstanglagers, gedimensioneerd voor de belastingen van de originele motor: zodra vermogen, toerental of turbodruk toenemen, bereiken ze hun grenzen.
Een trimetalen lager bestaat uit drie lagen: een stalen rug, een tussenlaag van koper-lood met een hoge draagkracht en een antifrictie-glijlaag die de tap beschermt. De complete set bevat 6 lagerhelften, drie paren voor een driecilinder.
Het originele lager blijft beperkt tot een aluminiumlegering op een stalen rug, bedoeld voor lage tot gemiddelde belastingen, terwijl trimetaal is ontworpen voor hoge en langdurige belastingen: een aluminium bimetaal verdraagt ongeveer 8 000 psi, een performance-trimetaal tot 12 000 psi, oftewel 50 % meer. Vandaar een betere weerstand en een langere levensduur bij turbo-, compressor- en hoogtoerige motoren.
| ACL lagers Ø kruktap 47.992 / 48.000 mm Ø lagerhuis 51.000 / 51.024 mm Breedte 17.25 mm |
| Referentie | Merk en behandeling | Maat | Wanddikte (mm) |
|---|---|---|---|
| 3B8532H-STD | ACL Race - Zonder behandeling | Standaard | 1.496 |
| 3B8532HX-STD | ACL Race - Zonder behandeling | Std, vergrote speling (HX) | 1.483 |
| 3B8532H-.025 | ACL Race - Zonder behandeling | +0.025 | 1.509 |
| 3B8532H-.25 | ACL Race - Zonder behandeling | +0.25 | 1.621 |
De bedrijfsspeling is de ruimte tussen het lager en de tap waarin de oliefilm circuleert.
Tijdens bedrijf wrijft de kruktap niet over het lager: hij draait op deze oliefilm, die de belasting draagt. De speling bepaalt de dikte van deze film: te krap stroomt de olie slecht, stijgt de temperatuur en neemt het risico op vastlopen toe; te ruim ontsnapt de olie, verliest de film draagkracht en daalt de oliedruk. De juiste speling is het evenwicht tussen voldoende smering en een goed in stand gehouden oliefilm.
| Maat / uitvoering | Wanneer kiezen | ACL Race Series |
|---|---|---|
| Standaard (STD) | Originele tap, niet geslepen | 0.051 tot 0.061 mm |
| Vergrote speling (HX) | Ruimere speling: hoge oliestroom, hoog toerental | 0.076 tot 0.086 mm |
| +0.025 mm | Gepolijste tap | 0.051 tot 0.061 mm |
| +0.25 mm | Tap geslepen op 0.25 mm | 0.051 tot 0.061 mm |
Controle bij montage: leg een kalibreerdraad (Plastigauge) op de tap, draai de drijfstangkap op het voorgeschreven koppel aan en vergelijk de platgedrukte draad met de meetlat om de speling af te lezen.
De hier getoonde ACL-drijfstanglagers zijn trimetalen lagers, ontworpen voor motorbouw en competitie. Vergeleken met een origineel lager verdragen ze veel hogere belastingen: ze verwerken meer vermogen, hoog toerental of de toevoeging van een turbo of compressor, daar waar een standaardlager snel zijn grens bereikt.
 | ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd. |
Deze drijfstanglagerset past op de G16E-GTS driecilinder van de volgende Toyota-modellen:
| Merk | Model (chassis) | Motorcode | Vermogen | Jaren |
|---|---|---|---|---|
| TOYOTA | YARIS (_P21_, _PA1_, _PH1_) 1.6 GR 4WD (GXPA16) / 1.6 GR 4WD | G16E-GTS | 261–305 pk | 2020– |
| TOYOTA | COROLLA Hatchback (_E21_, _EA1_, _EH1_) 1.6 GR 4WD (GZEA14) / 1.6 GR 4WD | G16E-GTS | 286–305 pk | 2023– |
