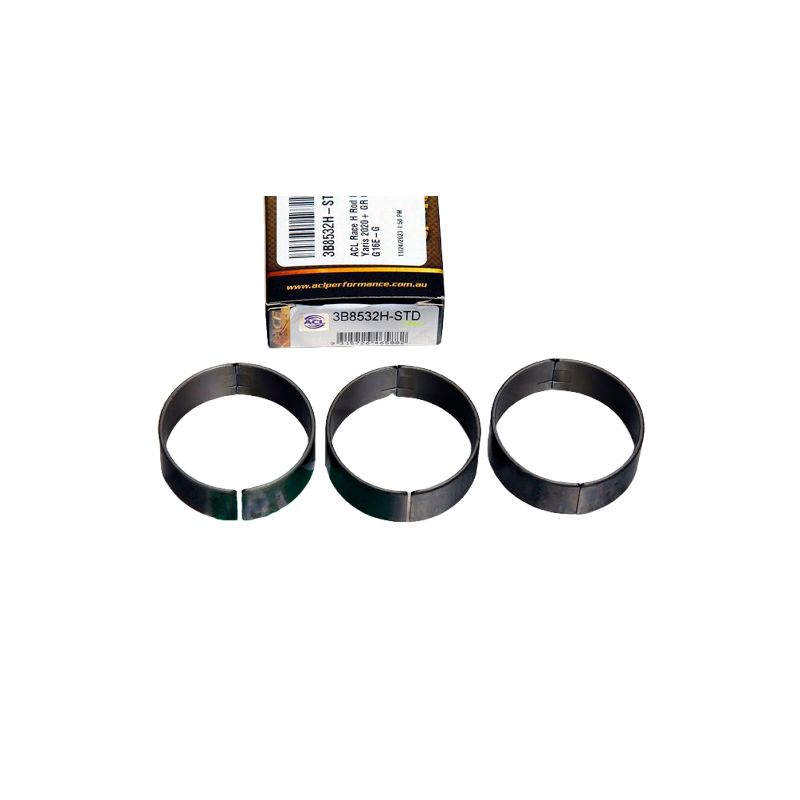

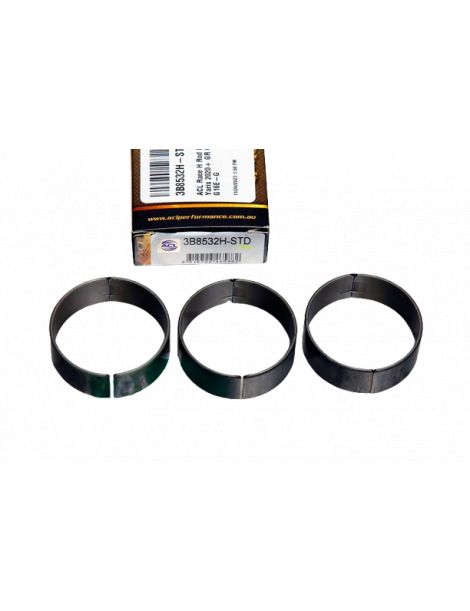

Cojinetes de biela trimetal ACL Toyota G16E-GTS GR Yaris GR Corolla
Juego de 6 semicojinetes de biela trimetal para Toyota G16E-GTS tres cilindros.
- Marca y tratamiento: ACL Race
- Compatibilidad: Toyota GR Yaris, GR Corolla
- Códigos de motor: G16E-GTS
- Medidas disponibles: estándar a +0.25 mm, versión con juego aumentado (HX)
El tres cilindros Toyota G16E-GTS
El G16E-GTS es el tres cilindros en línea turbo de 1,6 litros (1 618 cm³) de los Toyota GR Yaris y GR Corolla, con tracción total. Desarrolla de 261 a 305 CV según las versiones y los años. Todas sus versiones comparten el mismo diámetro de muñequilla: un solo juego de cojinetes cubre toda la familia.
De fábrica, este motor lleva cojinetes de biela de serie, dimensionados para las cargas del motor original: en cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, alcanzan sus límites.
Los cojinetes de biela trimetal
El cojinete trimetal combina tres capas con funciones complementarias: un dorso de acero que aporta la resistencia mecánica, una capa intermedia de cobre-plomo que absorbe las cargas elevadas y una capa de deslizamiento antifricción que preserva la muñequilla. El juego completo cuenta con 6 semicojinetes, es decir 3 pares.
Un bimetal de aluminio, previsto para cargas bajas o medias, se queda en torno a 8 000 psi; un trimetal de rendimiento aguanta hasta 12 000 psi, un 50 % más de capacidad de carga. Gana así en resistencia y en vida útil en motores turbo, con compresor o de altas revoluciones.
Características técnicas
| Cojinetes ACL Ø muñequilla 47.992 / 48.000 mm Ø alojamiento 51.000 / 51.024 mm Anchura 17.25 mm |
| Referencia | Marca y tratamiento | Medida | Espesor de pared (mm) |
|---|---|---|---|
| 3B8532H-STD | ACL Race - Sin tratamiento | Estándar | 1.496 |
| 3B8532HX-STD | ACL Race - Sin tratamiento | Std, juego aumentado (HX) | 1.483 |
| 3B8532H-.025 | ACL Race - Sin tratamiento | +0.025 | 1.509 |
| 3B8532H-.25 | ACL Race - Sin tratamiento | +0.25 | 1.621 |
Juego de funcionamiento
El juego de funcionamiento es el espacio que queda entre el cojinete y la muñequilla, ocupado permanentemente por la película de aceite.
Con el motor en marcha, la muñequilla no toca el cojinete: descansa sobre esta película de aceite, que soporta la carga. El juego fija el espesor de la película. Si es demasiado pequeño, dificulta la circulación del aceite, eleva la temperatura y expone al gripaje; si es demasiado grande, deja escapar el aceite, la película pierde sustentación y baja la presión de aceite. El juego adecuado concilia una lubricación suficiente y una película de aceite que sigue sosteniendo la carga.
| Medida / versión | Cuándo elegirla | ACL Race Series |
|---|---|---|
| Estándar (STD) | Muñequilla de origen, no rectificada | 0.051 a 0.061 mm |
| Juego aumentado (HX) | Juego más amplio: alto caudal de aceite, alto régimen | 0.076 a 0.086 mm |
| +0.025 mm | Muñequilla pulida | 0.051 a 0.061 mm |
| +0.25 mm | Muñequilla rectificada a 0.25 mm | 0.051 a 0.061 mm |
Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito y compare el aplastamiento del hilo con la regla para leer el juego.

Guía técnica
Los cojinetes de biela ACL aquí presentados son cojinetes trimetal destinados a la preparación de motores y a la competición. Soportan cargas muy superiores a las de un cojinete de serie y se ofrecen en varias cotas: la cota estándar, una cota +0.025 mm cuando la muñequilla solo se ha pulido, una cota de rectificado de +0.25 mm y una versión HX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Esta gama permite volver a montar un cigüeñal rectificado sin cambiar de serie y adaptar la holgura al aceite y al uso elegidos.
La marca
![]() |
Fundada en Australia en 1949, ACL Bearing Company diseña cojinetes de motor de alto rendimiento. Su gama Race Series reúne cojinetes trimetal de precisión, ofrecidos en numerosas cotas y montados en motores preparados de todo el mundo. |
Compatibilidad de vehículos
Este juego de cojinetes de biela es apto para el tres cilindros G16E-GTS de los siguientes Toyota:
| Marca | Modelo (chasis) | Código de motor | Potencia | Años |
|---|---|---|---|---|
| TOYOTA | YARIS (_P21_, _PA1_, _PH1_) 1.6 GR 4WD (GXPA16) / 1.6 GR 4WD | G16E-GTS | 261–305 CV | 2020– |
| TOYOTA | COROLLA Berlina de cinco puertas (_E21_, _EA1_, _EH1_) 1.6 GR 4WD (GZEA14) / 1.6 GR 4WD | G16E-GTS | 286–305 CV | 2023– |
Por qué cambiar los cojinetes
Un cojinete de biela que falla no se estropea solo: marca la muñequilla, reparte sus restos por el circuito de aceite y obliga como mínimo a rectificar el cigüeñal, cuando no provoca además la pérdida de la biela y del bloque. En un motor preparado, un juego de cojinetes supone solo una fracción del coste de un rectificado, y aún menos del de un motor por rehacer: es la pieza más barata del tren alternativo y aquella cuyo fallo cuesta más.
-
Marca
-
Referencia3B8532H-STD
