1.6 L12v - G16E-GTS
Manufacturers
1.6 L12v - G16E-GTS
Let op: laatste artikelen op voorraad!
Nieuw product

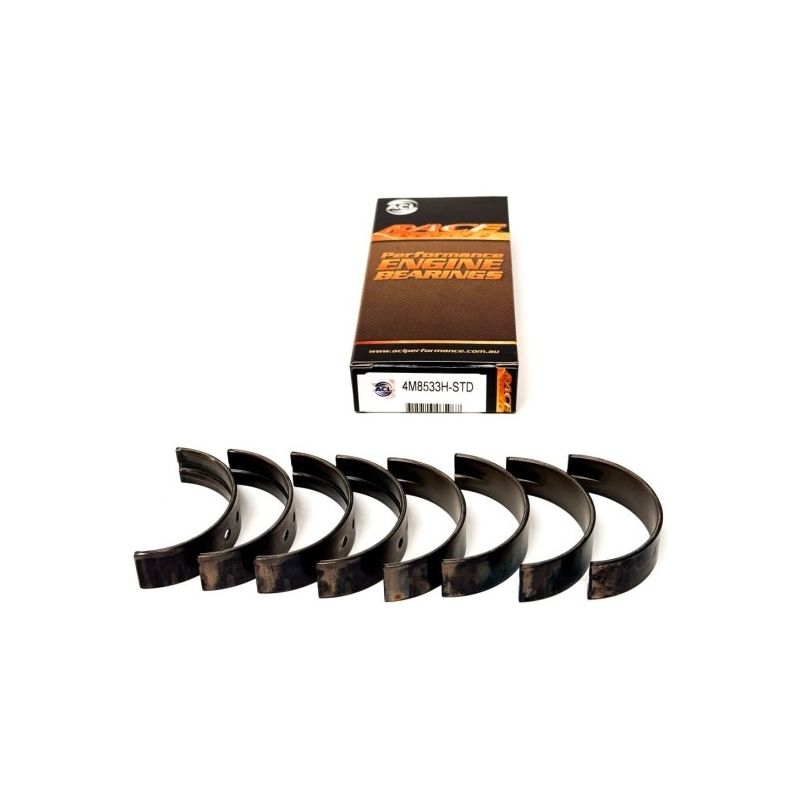

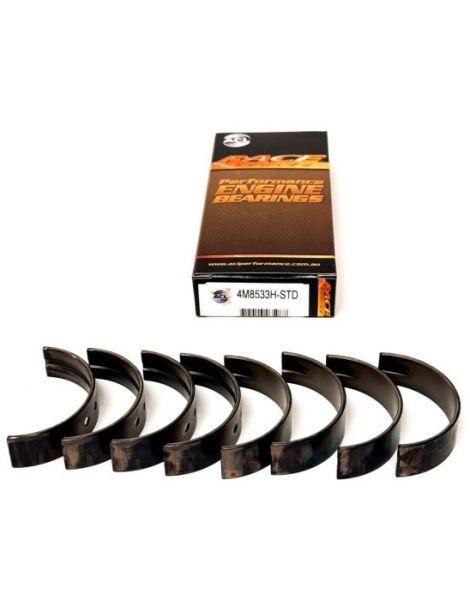

Set trimetalen hoofdlagerhelften voor de krukas voor de vier hoofdlagers van de Toyota G16E-GTS-motor (GR Yaris, GR Corolla).
De G16E-GTS is de 1,6 liter turbo-driecilinder van Toyota, gemonteerd in de GR Yaris en GR Corolla. De afmetingen van hoofdlagertap en lagerhuis zijn die van de hier getoonde ACL-lagerset, voor vier hoofdlagers.
De krukas van deze motor draait in vier hoofdlagers. Elke tap draait tussen twee lagerhelften, de ene in het blok en de andere in het lagerdeksel: zij dragen de krukas. De hier getoonde trimetalen set van ACL Race Series vervangt ze op gebouwde motoren.
Een trimetalen lager bestaat uit drie lagen: een stalen rug, een tussenlaag van koper-lood met een hoge draagkracht en een antifrictie-glijlaag die de tap beschermt. De complete set dekt de vier hoofdlagers van de krukas. De bovenste en onderste lagerhelften zijn verschillend: elke helft hoort op zijn eigen plaats.
Een aluminium bimetaal verdraagt ongeveer 8 000 psi, een performance-trimetaal tot 12 000 psi, oftewel 50 % meer. Vandaar een betere weerstand en een langere levensduur bij turbo-, compressor- en hoogtoerige motoren.
| ACL lagers Ø hoofdlagertap 55.988 / 56.000 mm Ø lagerhuis 60.000 / 60.016 mm Breedte 17.25 mm |
| Referentie | Merk en behandeling | Maat | Wanddikte (mm) |
|---|---|---|---|
| 4M8533H-STD | ACL Race - Zonder behandeling | Standaard | 2.002 |
| 4M8533HX-STD | ACL Race - Zonder behandeling | Std, vergrote speling (HX) | |
| 4M8533H-.025 | ACL Race - Zonder behandeling | +0.025 | 2.0145 |
| 4M8533H-.25 | ACL Race - Zonder behandeling | +0.25 | 2.127 |
De bedrijfsspeling is de ruimte tussen het lager en de tap waarin de oliefilm circuleert.
Tijdens bedrijf wrijft de hoofdlagertap niet over het lager: hij draait op deze oliefilm, die de belasting draagt. De speling bepaalt de dikte van deze film: te krap stroomt de olie slecht, stijgt de temperatuur en neemt het risico op vastlopen toe; te ruim ontsnapt de olie, verliest de film draagkracht en daalt de oliedruk. De juiste speling is het evenwicht tussen voldoende smering en een goed in stand gehouden oliefilm.
| Maat / uitvoering | Wanneer kiezen | ACL Race Series |
|---|---|---|
| Standaard (STD) | Originele tap, niet geslepen | 0.058 tot 0.069 mm |
| Vergrote speling (HX) | Ruimere speling: hoge oliestroom, hoog toerental | 0.083 tot 0.094 mm |
| +0.025 mm | Gepolijste tap | 0.058 tot 0.069 mm |
| +0.25 mm | Tap geslepen op 0.25 mm | 0.058 tot 0.069 mm |
Controle bij montage: leg een kalibreerdraad (Plastigauge) op de tap, draai de lagerdeksel op het voorgeschreven koppel aan en vergelijk de platgedrukte draad met de meetlat om de speling af te lezen.
De hier getoonde ACL-hoofdlagers zijn trimetalen lagers, ontworpen voor motorbouw en competitie. Vergeleken met een origineel lager verdragen ze veel hogere belastingen: ze verwerken meer vermogen, hoog toerental of de toevoeging van een turbo of compressor, daar waar een standaardlager snel zijn grens bereikt.
 | ACL Bearing Company, een Australische fabrikant van hoogwaardige motorlagers sinds 1949, biedt met zijn Race Series-gamma nauwkeurige trimetalen lagers, verkrijgbaar in talrijke maten en beproefd op geprepareerde motoren wereldwijd. |
Deze hoofdlagerset past op de G16E-GTS-motor van de volgende Toyota-modellen:
| Merk | Model (chassis) | Motorcode | Vermogen | Jaren |
|---|---|---|---|---|
| TOYOTA | YARIS (P21, PA1, PH1) 1.6 GR 4WD (GXPA16) | G16E-GTS | 261–305 pk | 2020– |
| TOYOTA | COROLLA Hatchback (E21, EA1, EH1) 1.6 GR 4WD (GZEA14) | G16E-GTS | 286–305 pk | 2023– |
