Bielle forgiate Mazda - 2.5L 16V - L5 per pistoni forgiati

Il motore Mazda 2.5L 16V L5

Il L5-VE è il quattro cilindri a benzina MZR 2,5 litri di Mazda. Aspirato, abbina un monoblocco interamente in alluminio con canne in ghisa, una distribuzione DOHC a 16 valvole comandata a catena e la fasatura variabile di aspirazione iVCT. Con alesaggio di 89 mm e corsa di 100 mm (2 488 cm³) e un rapporto di compressione di 9,7:1, eroga circa 170 CV (127 kW) a 6 000 giri/min e 226 N·m a 4 000 giri/min.

Lanciato nel 2008 (anno modello 2009 in Nord America), ha equipaggiato la Mazda 6 GH 2.5, la Mazda 3 BL SP25 e la Mazda CX-7 fino al 2013. Di serie le sue bielle sono componenti in metallo sinterizzato a frattura controllata: adeguate di serie, diventano il punto debole non appena si aggiunge un turbo o si aumenta la cilindrata in stroker. È proprio qui che un manovellismo forgiato dà il meglio.

Le bielle forgiate

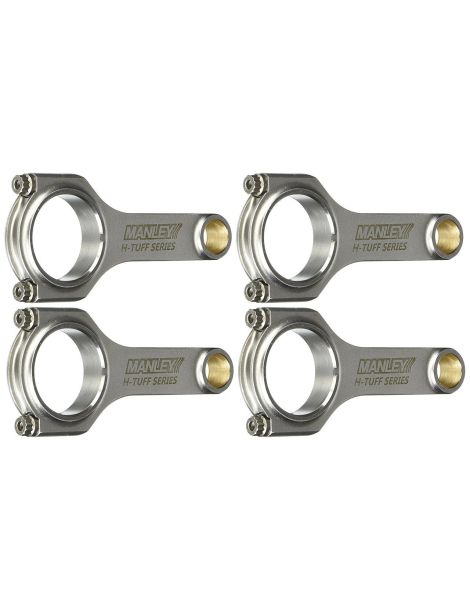

Forgiate in acciaio legato 4340 e lavorate con precisione, queste bielle Manley subentrano a quelle di serie per sopportare potenze e regimi ben oltre l’origine. La forgiatura a caldo orienta il flusso del metallo ed elimina la porosità: la resistenza a fatica supera nettamente quella di un pezzo fuso o sinterizzato.

Questa scheda raggruppa le bielle con spinotto da 22,5 mm, nel profilo H-HD (H rinforzato «Heavy Duty»), fornite con bulloneria ARP 2000 o ARP CA625+. L’interasse mantiene la quota d’origine (151,79 mm) per un montaggio diretto con pistoni forgiati adeguati. Pensate per i blocchi L5 convertiti al turbo e per le configurazioni stroker, si adattano a tutte le discipline (rally, drift, drag, pista e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate L5 (spinotto 22,5 mm)

Coppia di serraggio e allungamento

I costruttori privilegiano il metodo per allungamento (stretch gauge) rispetto al serraggio a coppia: solo la misura dell’allungamento della vite garantisce il precarico esatto. Un calibro di allungamento è quindi indispensabile per un montaggio affidabile e ripetibile.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

I profili di biella

Profilo H. La sezione a «H» offre grande rigidità ed eccellente resistenza ai carichi elevati: è il profilo di riferimento per i motori turbo ad alta coppia. La versione H-HD (Heavy Duty) aggiunge materiale nelle zone più sollecitate per affrontare le elaborazioni più spinte.

Come scegliere la bulloneria di biella?

La vite di biella è tra i componenti più sollecitati del motore: trattiene il cappello durante le inversioni di carico ad alto regime. Su queste bielle sono proposte due qualità ARP.

	ARP 2000 (resistenza a trazione circa 220 000 psi, ~1 517 MPa): il miglior compromesso per la grande maggioranza delle elaborazioni turbo, montato di serie su queste bielle.
	ARP Custom Age 625+ (resistenza a trazione circa 260 000 psi, ~1 793 MPa): qualità di alta gamma con maggiore resistenza a fatica, consigliata per potenze molto elevate e uso in competizione.

Viti ARP di biella disponibili a parte: viti ARP 3/8" x 38 mm.

1) Piede di biella 2) Diametro del piede 3) Corpo della biella 4) Vite di biella 5) Testa di biella 6) Cappello di biella 7) Cuscinetti.

Le marche proposte

MANLEY Performance, costruttore americano di bielle forgiate dal 1966. Ricavate da acciaio 4340 di qualità aeronautica degassato sotto vuoto, pallinate e controllate una a una, le sue bielle «Turbo Tuff» sono note per la robustezza, con viteria ARP 2000 o Custom Age 625+. Un riferimento della preparazione motori, dalla strada alla competizione.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Mazda L5

Queste bielle forgiate equipaggiano i veicoli con il motore Mazda 2.5L 16V L5 (MZR 2.5, codice L5-VE), con spinotto da 22,5 mm.

Riferimento OEM: L504-11-210A (set di 4 bielle)

Perché è la soluzione più economica

Su un Mazda 2.5 L5 elaborato, una biella di serie che cede trascina di solito il pistone e segna il blocco: ricostruire un monoblocco distrutto costa molto più che montare per prevenzione un set di bielle forgiate.

Con un budget contenuto, le bielle forgiate Manley in acciaio 4340 mettono in sicurezza la preparazione, sopportano l’aumento della pressione di sovralimentazione ed escludono la rottura ad alta potenza. Invece di rischiare il blocco, si rende il motore affidabile a lungo, con margine per crescere: la scelta più redditizia nel tempo.
