2.5L 16v - L5
Marcas
2.5L 16v - L5
Advertencia: ¡Últimos artículos en inventario!
Nuevo producto

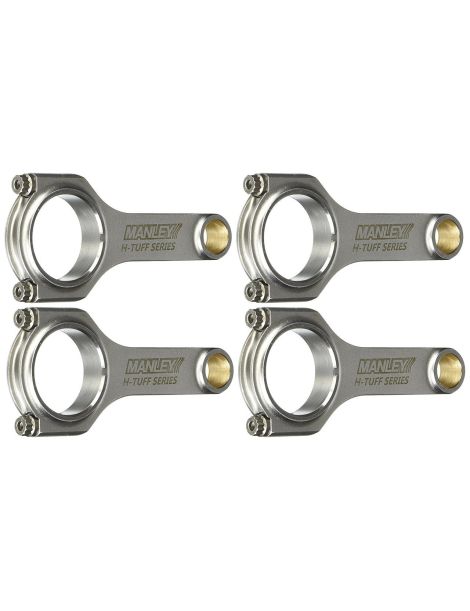

Kit de 4 bielas forjadas en acero 4340 para Mazda 2.5L 16V L5.
El L5-VE es el cuatro cilindros de gasolina MZR 2,5 litros de Mazda. Atmosférico, combina un bloque íntegro de aluminio con camisas de fundición, una distribución DOHC de 16 válvulas por cadena y el calado variable de admisión iVCT. Con un diámetro de 89 mm por una carrera de 100 mm (2 488 cm³) y una relación de compresión de 9,7:1, entrega unos 170 CV (127 kW) a 6 000 rpm y 226 N·m a 4 000 rpm.
Lanzado en 2008 (año modelo 2009 en Norteamérica), animó al Mazda 6 GH 2.5, al Mazda 3 BL SP25 y al Mazda CX-7 hasta 2013. De serie, sus bielas son piezas de metal sinterizado de fractura controlada: suficientes de origen, se convierten en el eslabón débil en cuanto se añade un turbo o se aumenta la cilindrada en stroker. Ahí es justamente donde un conjunto móvil forjado cobra todo su sentido.
El L5 es un cuatro cilindros de amplia difusión y buen respaldo de recambios, lo que explica su éxito en las conversiones turbo: sobre esta base se busca a menudo doblar la potencia de origen. La biela de serie, sinterizada y de fractura controlada, solo se dimensionó para funcionamiento atmosférico: su sección y su tornillería están calculadas al mínimo necesario, sin reserva para la presión en cámara de un turbo ni para las cargas de inercia de una carrera alargada. Pasar a bielas forjadas, con pistones forjados, es por tanto el paso estructural antes de subir la presión de soplado o la cilindrada.
Forjadas en acero aleado 4340 y mecanizadas con precisión, estas bielas Manley relevan a las de serie para soportar potencias y regímenes muy por encima del origen. El forjado en caliente orienta el grano del metal y elimina la porosidad: la resistencia a la fatiga supera claramente a la de una pieza fundida o sinterizada.
Esta ficha reúne las bielas con eje de pistón de 22,5 mm, en perfil H-HD (H reforzado «Heavy Duty»), suministradas con tornillería ARP 2000 o ARP CA625+. La distancia entre centros mantiene la cota de origen (151,79 mm) para un montaje directo con pistones forjados adecuados. Pensadas para bloques L5 transformados a turbo y configuraciones stroker, se adaptan a todas las disciplinas (rally, drift, drag, circuito y rodaje, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el motor de competición.
| Referencia | Marca | Perfil | Tornillería | Diámetro eje OEM 22,5 mm | Ancho pie | Diámetro cabeza | Ancho cabeza | Distancia centros OEM 151,79 mm | Peso por biela |
|---|---|---|---|---|---|---|---|---|---|
| 15038-4 | Manley | H-HD | ARP 2000-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 151,79 mm | 645 g | |
| 15038R6-4 | Manley | H-HD | ARP CA625+-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 151,79 mm | 645 g |
| Referencia | Tornillería | Par máx. (sin galga) | Alargamiento (con galga) |
|---|---|---|---|
| 15038-4 | ARP 2000 | 81,3 N·m | 0,147 – 0,157 mm |
| 15038R6-4 | ARP CA625+ | 88,1 N·m | 0,160 – 0,170 mm |
Los fabricantes prefieren el método por alargamiento (galga de estiramiento) al apriete por par: solo medir el estiramiento del tornillo garantiza la precarga exacta. Por ello, una galga de alargamiento resulta imprescindible para un montaje fiable y repetible.
| El 4340 es un acero de baja aleación al níquel-cromo-molibdeno apreciado por su equilibrio entre resistencia, tenacidad y vida a fatiga. Es el material de referencia de las bielas de preparación: absorbe altas presiones de combustión y altos regímenes sin deformación permanente, allí donde una biela de serie en metal sinterizado llega pronto a su límite. Comparado con una biela de serie de metal sinterizado, este 4340 forjado progresa alrededor de +19 % en límite elástico, +8 % en resistencia a la tracción y de +19 a +37 % en resistencia a la fatiga, lo que alarga notablemente su vida útil bajo esfuerzos repetidos. |
 | Perfil H. La sección en «H» aporta gran rigidez y excelente resistencia a cargas elevadas: es el perfil de referencia para motores turbo de alto par. La versión H-HD (Heavy Duty) añade material en las zonas más solicitadas para asumir las preparaciones más exigentes. |
El tornillo de biela figura entre las piezas más solicitadas del motor: retiene el sombrerete durante las inversiones de esfuerzo a alto régimen. En estas bielas se ofrecen dos calidades ARP. Estas dos calidades cubren una amplia gama de preparaciones, del circuito al drift, pasando por el rally y la subida de montaña, y se eligen según el nivel de potencia buscado.
 | ARP 2000 (resistencia a la tracción ~220.000 psi, es decir ~1.517 MPa) es el estándar de altas prestaciones de este 2.5 litros de cuatro cilindros: dado hasta 200 CV por cilindro en 3/8" y hasta 8.500 rpm, es el grado más habitual en circuito, trackday, drift, rally, drag y subida de montaña. En la Manley H-HD de 645 g, el tornillo de 3/8"-38 mm se monta con las roscas desengrasadas y luego cubiertas con lubricante de montaje, sombrerete y casquillo limpios, apretando en pasadas progresivas hasta la precarga de la tabla anterior, comprobada con el comparador de alargamiento. Los tornillos se reutilizan mientras no presenten alargamiento residual y no exigen precauciones de almacenamiento. |
 | ARP Custom Age 625+ (resistencia a la tracción de unos 260.000 a 280.000 psi, es decir ~1.793 a 1.931 MPa) es la aleación premium de ARP, aquí en 3/8"-38 mm sobre la misma Manley H-HD. Se dirige a las preparaciones más extremas del L5, más allá de 250 CV por cilindro y más allá de 10.000 rpm, donde la precarga debe mantenerse constante manga tras manga. Su resistencia a la corrosión atmosférica y a la oxidación es superior a la del ARP 2000 y es insensible a la fragilización por hidrógeno: se almacena y se vuelve a montar sin precauciones particulares, aunque también se aprieta por alargamiento medido, con roscas limpias y lubricadas y una comprobación de la longitud libre en cada desmontaje. |
Tornillos ARP de biela disponibles aparte: tornillos ARP 3/8" x 38 mm.
Comprar la galga de alargamiento ARP →
Además del apriete por par, medir el alargamiento de los tornillos de biela es la verificación más fiable para obtener una precarga óptima. El control se realiza con el tornillo montado: se coloca la galga (comparador) en los dos extremos del tornillo y se lee su alargamiento real, que debe corresponder al valor recomendado (ver la tabla de par y alargamiento más arriba). Este método elimina las variaciones de fricción propias del apriete por par y asegura el montaje en motores muy solicitados. |
El valor de par por sí solo no califica un montaje de bielas: depende del rozamiento en la rosca y del estado de limpieza del conjunto. En el L5, es el alargamiento del tornillo el que refleja fielmente la precarga realmente alcanzada.
En la práctica: longitud libre del tornillo tomada con el comparador de alargamiento antes del apriete y nueva lectura con el tornillo en carga. La diferencia debe entrar en el intervalo prescrito por el fabricante de la tornillería, 0,147 – 0,157 mm con ARP 2000 y 0,160 – 0,170 mm con ARP CA625+, según la tabla de par de esta ficha. Una rosca limpia y el lubricante prescrito condicionan la repetibilidad de la medición en todos los tornillos del kit. |
 | MANLEY Performance, fabricante estadounidense de bielas forjadas desde 1966. Talladas en acero 4340 de calidad aeronáutica desgasificado al vacío, granalladas y verificadas una a una, sus bielas «Turbo Tuff» destacan por su robustez, con tornillería ARP 2000 o Custom Age 625+. Una referencia de la preparación de motores, de la calle a la competición. |
 | 1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros |
Estas bielas forjadas equipan a los vehículos con el motor Mazda 2.5L 16V L5 (MZR 2.5, código L5-VE), con eje de pistón de 22,5 mm.
| Marca | Modelo (chasis) | Código motor | Potencia | Años |
|---|---|---|---|---|
| Mazda | 3 SP25 (BL) | L5-VE | 170 CV | 2009–2013 |
| Mazda | 6 (GH) | L5-VE | 170 CV | 2008–2012 |
| Mazda | CX-7 (ER) | L5-VE | 163 CV | 2009–2012 |
Referencia OEM: L504-11-210A (juego de 4 bielas)
En un Mazda 2.5 L5 preparado, una biela de serie que cede suele arrastrar el pistón y marcar el bloque: reconstruir un bloque inferior destrozado cuesta mucho más que montar de forma preventiva un juego de bielas forjadas.
Con un presupuesto contenido, las bielas forjadas Manley en acero 4340 aseguran la preparación, soportan el aumento de presión del turbo y descartan la rotura a alta potencia. En vez de exponer el bloque, se fiabiliza el motor de forma duradera y con margen para evolucionar: la opción más rentable a largo plazo.
Con el mismo presupuesto: un bloque inferior que acepta el turbo, aguanta el régimen y deja sitio a la siguiente evolución.
