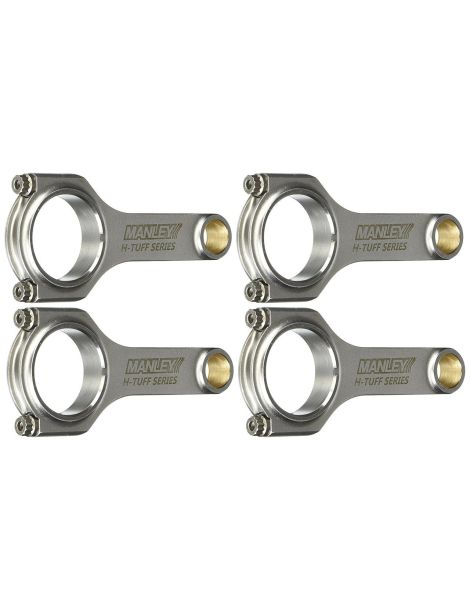

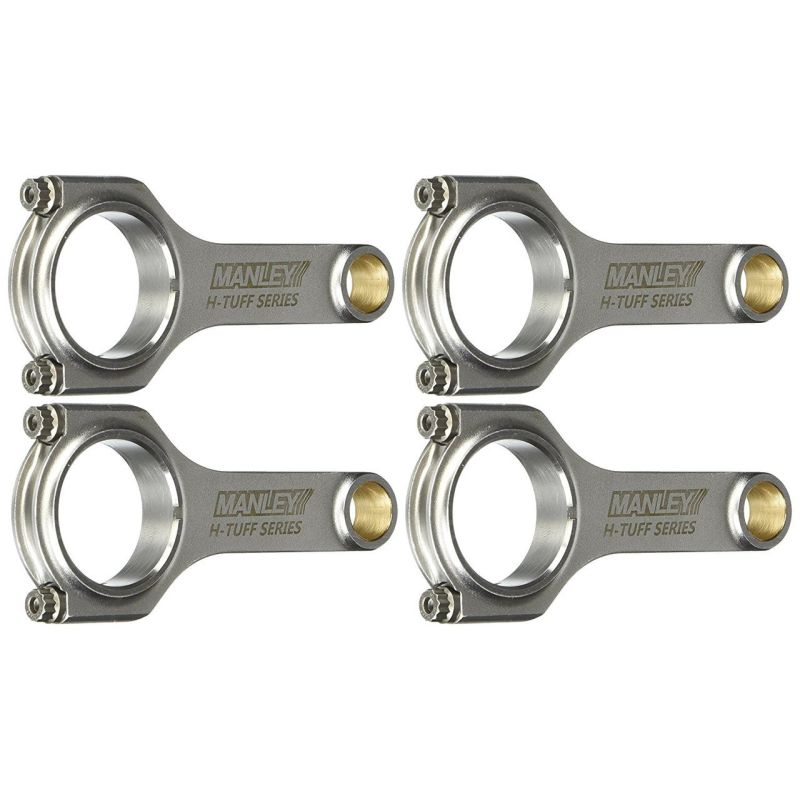

Kit de 4 bielles forgées en acier 4340 pour Mazda 2.5L 16V L5.
Le L5-VE est le quatre-cylindres essence 2,5 litres de la famille MZR de Mazda. Atmosphérique, il associe un bloc tout aluminium à chemises en fonte, une distribution DOHC 16 soupapes entraînée par chaîne et le calage variable d’admission iVCT. Avec un alésage de 89 mm pour une course de 100 mm (2 488 cm³) et un rapport volumétrique de 9,7:1, il développe environ 170 ch (127 kW) à 6 000 tr/min et 226 N·m de couple à 4 000 tr/min.
Diffusé à partir de 2008 (millésime 2009 en Amérique du Nord), il a animé la Mazda 6 GH 2.5, la Mazda 3 BL SP25 et le Mazda CX-7 jusqu’en 2013. En série, ses bielles sont des pièces en métal fritté à fracture contrôlée : largement suffisantes d’origine, elles deviennent le maillon faible dès qu’on ajoute un turbo ou que l’on augmente la cylindrée en stroker. C’est exactement là qu’un embiellage forgé prend tout son intérêt.
Le L5 est un quatre cylindres largement diffusé, facile à suivre côté pièces, ce qui explique son succès en conversion suralimentée : sur cette base, on cherche souvent à doubler la puissance d’origine. Or la bielle de série, frittée et à fracture contrôlée, n’a été dimensionnée que pour un fonctionnement atmosphérique : sa section et sa visserie sont calculées au juste nécessaire, sans réserve pour la pression cylindre d’un turbo ni pour les efforts d’inertie d’une course allongée. Passer en bielles forgées, avec des pistons forgés, est donc l’étape structurante avant d’augmenter la pression de suralimentation ou la cylindrée.
Forgées dans un acier allié 4340 puis usinées avec précision, ces bielles Manley remplacent l’embiellage d’origine pour encaisser des puissances et des régimes très supérieurs aux valeurs d’usine. Le matriçage à chaud oriente le fibrage du métal et supprime la porosité : la tenue en fatigue dépasse nettement celle d’une pièce coulée ou frittée.
Cette fiche couvre les bielles à axe de piston de 22,5 mm, au profil H-HD (H renforcé « Heavy Duty »), livrées avec visserie ARP 2000 ou ARP CA625+. L’entraxe reprend la cote d’origine (151,79 mm) pour un montage direct avec des pistons forgés adaptés. Pensées pour les blocs L5 transformés en turbo et les configurations stroker, elles conviennent à toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 22,5 mm | Largeur pied | Diamètre tête | Largeur tête | Entraxe OEM 151,79 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| 15038-4 | Manley | H-HD | ARP 2000-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 151,79 mm | 645 g | |
| 15038R6-4 | Manley | H-HD | ARP CA625+-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 151,79 mm | 645 g |
| Référence | Visserie | Couple max. (sans jauge) | Allongement (avec jauge) |
|---|---|---|---|
| 15038-4 | ARP 2000 | 81,3 N·m | 0,147 – 0,157 mm |
| 15038R6-4 | ARP CA625+ | 88,1 N·m | 0,160 – 0,170 mm |
Les fabricants préconisent la méthode par allongement (stretch gauge) plutôt que le serrage au couple : seule la mesure de l’étirement de la vis garantit la précontrainte exacte. Une jauge d’allongement est donc indispensable à un montage fiable et reproductible.
| Le 4340 est un acier faiblement allié au nickel-chrome-molybdène, apprécié pour son équilibre entre résistance mécanique, ténacité et endurance en fatigue. C’est la matière de référence des bielles de préparation : il encaisse les fortes pressions de combustion et les hauts régimes sans déformation permanente, là où une bielle d’origine en métal fritté atteint vite ses limites. Comparé à une bielle de série en métal fritté, ce 4340 forgé progresse d'environ +19 % en limite élastique, +8 % en résistance à la traction et de +19 à +37 % en endurance à la fatigue, ce qui allonge nettement sa durée de vie sous sollicitations répétées. |
 | Profil H. La section en « H » procure une grande rigidité et une excellente résistance aux charges élevées : c’est le profil de prédilection des moteurs turbo à fort couple. La déclinaison H-HD (Heavy Duty) ajoute de la matière aux zones les plus sollicitées pour absorber les préparations les plus poussées. |
La vis de bielle compte parmi les pièces les plus sollicitées du moteur : c’est elle qui retient le chapeau lors des inversions d’effort à haut régime. Sur ces bielles, deux nuances ARP sont proposées. Ces deux nuances couvrent un large éventail de préparations, du circuit au drift en passant par le rallye et la course de côte, et se choisissent selon le niveau de puissance recherché.
 | ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance de ce 2.5 litres : donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, c’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur la Manley H-HD de 645 g, la vis 3/8"-38 mm se monte filets dégraissés puis enduits du lubrifiant d’assemblage, chapeau et coussinet propres, en serrant par passes croissantes jusqu’à la précharge du tableau ci-dessus, contrôlée au comparateur d’allongement. Les vis se réutilisent tant qu’aucun allongement résiduel n’apparaît et ne demandent aucune contrainte de stockage particulière. |
 | ARP Custom Age 625+ (résistance à la traction d’environ 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa) est l’alliage premium d’ARP, proposé ici en 3/8"-38 mm sur la même Manley H-HD. Il vise les préparations les plus extrêmes du L5, au-delà de 250 ch par cylindre et au-delà de 10 000 tr/min, là où la précharge doit rester constante série après série. Sa tenue à la corrosion atmosphérique et à l’oxydation est supérieure à celle de l’ARP 2000 et il est insensible à la fragilisation par l’hydrogène : il se stocke et se remonte sans précaution particulière, tout en se serrant lui aussi à l’allongement mesuré, filets propres et lubrifiés, avec un contrôle de la longueur libre à chaque démontage. |
Vis ARP de bielle disponibles à part : vis ARP 3/8" x 38 mm.
Acheter la jauge d'allongement ARP →
En complément du serrage au couple, la mesure de l'allongement des vis de bielle est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple & allongement ci-dessus). Cette méthode s'affranchit des écarts de frottement propres au serrage au couple et sécurise l'assemblage sur les moteurs fortement sollicités. |
La seule valeur de couple ne qualifie pas un montage de bielles : elle dépend du frottement dans les filets et de l’état de propreté de l’assemblage. Sur le L5, c’est l’allongement de la vis qui traduit fidèlement la précharge réellement obtenue.
En pratique : longueur libre de la vis relevée au comparateur d’allongement avant serrage, puis nouvelle lecture vis en charge. L’écart doit tomber dans la plage prescrite par le fabricant de la visserie, 0,147 – 0,157 mm en ARP 2000 et 0,160 – 0,170 mm en ARP CA625+ d’après le tableau de couple de cette fiche. Un taraudage propre et le lubrifiant préconisé conditionnent la répétabilité de la mesure sur l’ensemble des vis du kit. |
 | MANLEY Performance, fabricant américain de bielles forgées depuis 1966. Taillées dans un acier 4340 de qualité aéronautique dégazé sous vide, grenaillées puis contrôlées une à une, ses bielles « Turbo Tuff » sont reconnues pour leur robustesse, avec visserie ARP 2000 ou Custom Age 625+. Une référence de la préparation moteur, de la route à la compétition. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées équipent les véhicules dotés du moteur Mazda 2.5L 16V L5 (MZR 2.5, code L5-VE), à axe de piston de 22,5 mm.
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Mazda | 3 SP25 (BL) | L5-VE | 170 ch | 2009–2013 |
| Mazda | 6 (GH) | L5-VE | 170 ch | 2008–2012 |
| Mazda | CX-7 (ER) | L5-VE | 163 ch | 2009–2012 |
Référence OEM : L504-11-210A (jeu de 4 bielles)
Sur un Mazda 2.5 L5 préparé, une bielle d’origine qui cède emporte le plus souvent le piston et marque le bloc : remettre en état un bas moteur détruit coûte bien plus cher qu’un jeu de bielles forgées posé en prévention.
Pour un budget maîtrisé, les bielles forgées Manley en acier 4340 sécurisent la préparation, encaissent la montée en pression du turbo et écartent le risque de casse à forte puissance. Plutôt que d’exposer le bloc, on fiabilise durablement le moteur tout en conservant de la marge pour évoluer : c’est le choix le plus rentable dans le temps.
À budget égal : un bas moteur qui accepte le turbo, tient le régime et laisse la place à la prochaine évolution.
