Gesmede drijfstangen Toyota 1.6 12v G16E-GTS (GR Yaris) voor gesmede zuigers

De Toyota G16E-GTS motor

De G16E-GTS is de 1,6-liter turbo driecilinder lijnmotor met 12 kleppen die Toyota voor zijn GR-gamma ontwikkelde. Met een cilinderinhoud van 1.618 cm³ (boring 87,5 mm, slag 89,7 mm) en een compressieverhouding van 10,5:1 levert hij 261 tot 300 pk naargelang de versie en tot 390 Nm koppel. In 2020 geïntroduceerd in de GR Yaris, geldt hij met bijna 100 pk per cilinder als een van de meest vermogensdichte serie­motoren die het merk ooit bouwde.

Deze vermogensdichtheid belast het drijfwerk uitzonderlijk zwaar: hoge verbrandingsdrukken, snel oplopende toeren en herhaald hard gebruik op het circuit, in de rally of bij tuning. Zodra de laaddruk wordt verhoogd of meer vermogen wordt beoogd, worden de standaard drijfstangen de zwakke schakel. Gesmede drijfstangen nemen het dan over om de verhoogde mechanische en thermische belasting betrouwbaar op te vangen.

De gesmede drijfstangen

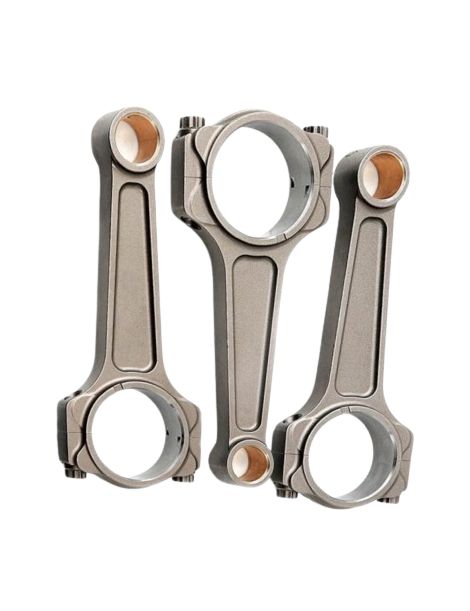

Onze gesmede drijfstangen voor de G16E-GTS worden vervaardigd uit 4340-staal van luchtvaartkwaliteit, het referentiemateriaal in de motorsport. Ze bieden een veel hogere weerstand tegen vermoeiing, buiging en trek dan de standaard drijfstangen en behouden daarbij de maten van krukas en zuigers. Geleverd als set van 3, zijn ze verkrijgbaar in twee profielen (I en H) en twee hart-op-hartafstanden (143,75 mm standaard en 147,75 mm), met de bijpassende hogesterktebouten.

Ze dekken elk tuningprogramma: betrouwbaarheid in Stage 1, verhoogde laaddruk in Stage 2 en hoog vermogen voor circuit, rally, drift, drag, heuvelklim of time attack in Stage 3. Afhankelijk van het gekozen profiel en de bouten waarborgt de set de vermogenstoename tot ongeveer 250 pk per cilinder, zonder concessies aan de betrouwbaarheid.

Technische specificaties van de gesmede G16E-GTS drijfstangen

Aanhaalkoppel en rek

Het exacte aanhaalkoppel en de boutrek hangen af van de bouten op elke drijfstang (ARP Custom Age 625+ op de Manley, Carrillo WMC- of CARR-bouten op de Carrillo). Ze staan in de bij de kit geleverde fabrikantshandleiding en moeten nauwgezet worden gerespecteerd.

Aanhalen op koppel blijft benaderend omdat het afhangt van de schroefdraadwrijving. Voor een optimale voorspanning wordt aanbevolen de boutrek te controleren met een meetklok, wat nauwkeuriger is dan het koppel alleen. De streefwaarden staan op het bij de bouten geleverde gegevensblad; wij publiceren geen koppel- of rekwaarde die niet door de fabrikant is bevestigd.

Technische gids

Gesmeed 4340-staal: wat is dat?

4340 is een laaggelegeerd staal met nikkel, chroom en molybdeen. Het smeden richt de metaalvezels langs de drijfstang, verwijdert inwendige poreusheid en levert een mechanische sterkte ver boven die van een gegoten of gesinterde standaard drijfstang. Het bereikt een treksterkte van ongeveer 930 tot 1.080 MPa en een uitstekende vermoeiingsweerstand, onmisbaar wanneer de motor in vermogen en toeren stijgt. Het is de standaard voor competitiedrijfstangen, die verbrandingsschokken opvangt zonder te vervormen of te breken.

De drijfstangprofielen

	Het I-profiel (I-Beam) heeft een I-vormige doorsnede, met een dunne middensteg en twee flenzen. Deze geometrie geeft voorrang aan licht gewicht en langsstijfheid: ze beperkt de bewegende massa, bevordert het optoeren en past bij vermogens- en hoogtoerige builds. De voor de G16E-GTS aangeboden Manley-drijfstangen gebruiken dit I-profiel.
	Het H-profiel (H-Beam) heeft een H-vormige doorsnede, met twee vlakke flanken verbonden door een middensteg. Deze geometrie biedt een uitstekende buig- en druksterkte bij een beheerst gewicht, wat ze geliefd maakt op koppelrijke, zwaar belaste motoren. De voor de G16E-GTS aangeboden Carrillo-drijfstangen gebruiken dit H-profiel.

Hoe kies je je drijfstangbouten?

	ARP 2000 is een hogesterkte gelegeerd staal met ongeveer 220.000 psi (bijna 1.517 MPa) treksterkte. Het dekt tot ongeveer 150 pk per cilinder en verdraagt toerentallen tot 8.500 t/min. Een robuuste, veelzijdige bout zonder bijzondere opslageisen.
	ARP L19 is een zeer hogesterkte staal voor veeleisender builds: het dekt tot ongeveer 200 pk per cilinder en toerentallen tot 10.000 t/min. Gevoelig voor oxidatie vereist het geoliede opslag en zorgvuldige montage.
	ARP Custom Age 625+ is de topklasse: het dekt tot ongeveer 250 pk per cilinder en toerentallen boven 10.000 t/min, met een uitstekende vermoeiingsweerstand. Dit is de bout op de hier aangeboden Manley-drijfstangen.

De Manley-drijfstangen in deze kit zijn voorzien van ARP Custom Age 625+ bouten, terwijl de Carrillo-drijfstangen Carrillo’s eigen bouten (WMC of CARR) krijgen, eveneens ontworpen voor hoogwaardig gebruik. De keuze hangt af van het beoogde vermogen en het maximale gebruikstoerental.

Meting van de boutrek

Aanhalen op koppel blijft een benaderende methode omdat het afhangt van de schroefdraadwrijving. De nauwkeurigste methode is het meten van de rek van het boutlichaam met een meetklok: de bout wordt aangehaald tot de door de boutfabrikant voorgeschreven rek is bereikt. Deze methode zorgt voor een gelijkmatige voorspanning over de drie drijfstangen en maximale betrouwbaarheid bij hoge toeren.

Bekijk de ARP-rekmeter

De aangeboden merken

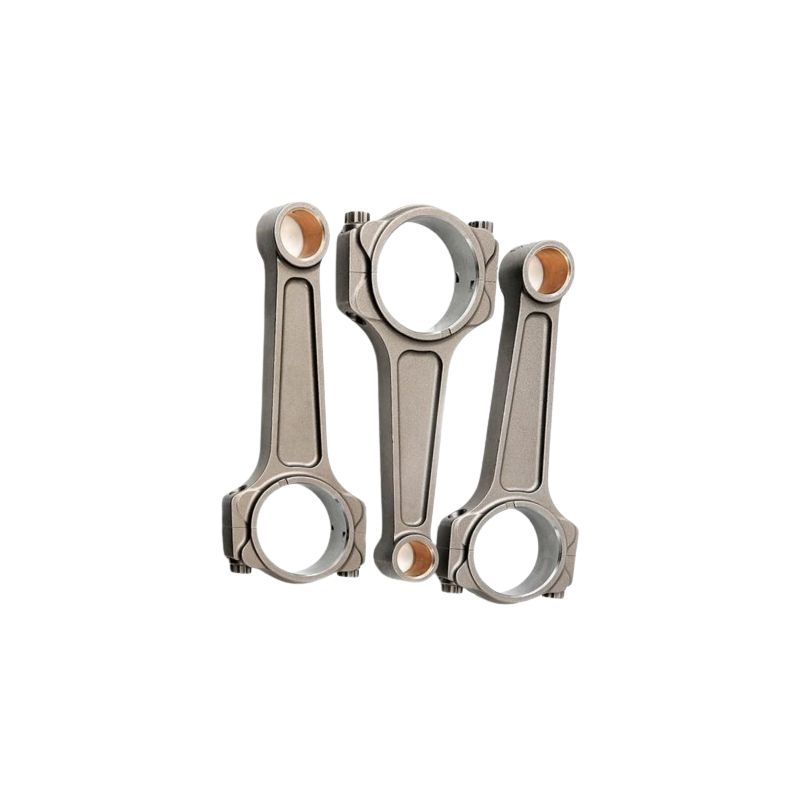

Manley Performance Products, opgericht in 1966, is een Amerikaanse fabrikant die bekendstaat om zijn hoogwaardige motoronderdelen: gesmede zuigers, drijfstangen en krukassen. Zijn 4340-drijfstangen, verkrijgbaar in de profielen H en I, staan bekend om hun bewerkingskwaliteit, gewichtsgelijkheid en betrouwbaarheid bij zwaar gebruik. Voor de G16E-GTS biedt Manley het I-profiel met ARP Custom Age 625+ bouten.

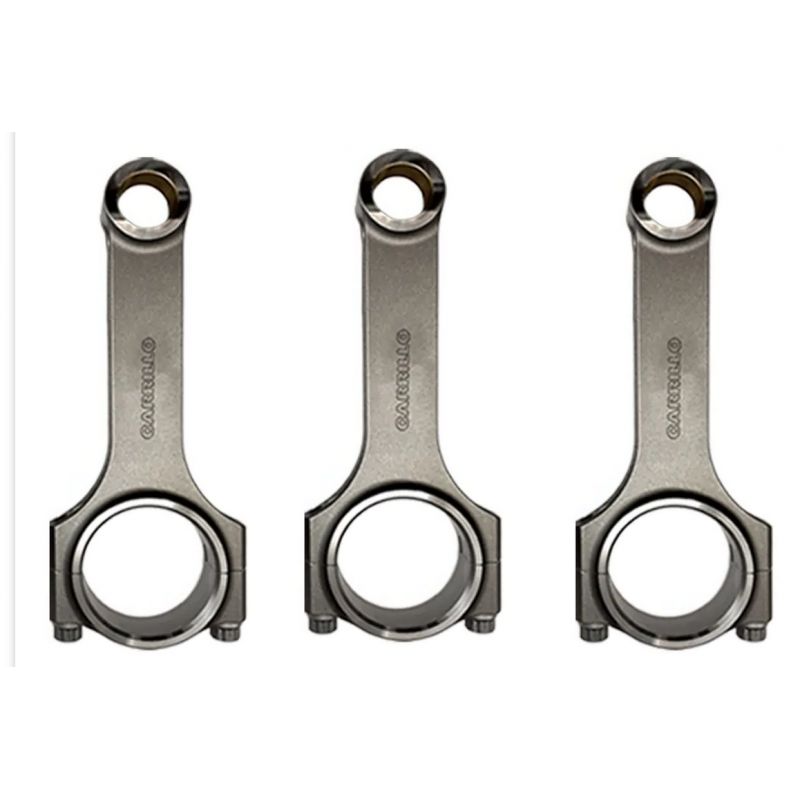

Carrillo Industries is een toonaangevende Amerikaanse fabrikant wiens gesmede drijfstangen al decennia de zwaarst belaste competitiemotoren uitrusten. Bekend om hun sterkte en precisie worden ze geleverd met Carrillo’s eigen bouten (WMC of CARR). Voor de G16E-GTS biedt Carrillo het H-profiel, bijzonder geschikt voor koppelrijke motoren.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de Toyota G16E-GTS motor

Waarom is dit de meest voordelige oplossing?

Op een getunede G16E-GTS vernielt een falende standaard drijfstang vaak het blok, de krukas en de zuigers. Meteen investeren in een set gesmede drijfstangen kost veel minder dan motorschade en een volledige revisie. U versterkt het drijfwerk blijvend, behoudt de waarde van de motor en rijdt met een gerust hart, op de weg zowel als in competitie.
