Gesmede drijfstangen Citroën / Peugeot - 2.0L 16V - XU10J4RS voor gesmede zuigers

De Citroën / Peugeot XU10J4RS motor (2.0 16V)

De XU10J4RS is de hoogvermogenversie van de 2,0-liter zestienventieler uit de XU-familie van de PSA-groep. Als atmosferische motor heeft hij 1 998 cm³ met een boring en slag van elk 86 mm, een vierkante maatvoering die hoge toerentallen toelaat zonder een overdreven lange slag. De kop met 16 kleppen geeft hem een levendig karakter dat duidelijk op het hoge toerengebied is gericht, met een vermogen dat in de scherpste uitvoering 167 pk bereikt. Hij is het sluitstuk van een reeks XU-motoren die de sportieve reputatie van het merk in de jaren negentig vestigde.

Hij ligt onder de kap van de Peugeot 306 S16, Citroën ZX 16V en Xsara VTS die tussen 1996 en 2005 werden gebouwd, compacte modellen die zowel in de rally als op het circuit een referentie werden. Juist dat gebruik legt de grens van het blok bloot: het standaard drijfwerk is voor wegverkeer ontworpen en verdraagt langdurige sessies op hoge toeren, scherpere nokkenassen, een vrijere inlaat of drukvulling maar matig. Gesmede drijfstangen in 4340-staal brengen de ontbrekende sterktereserve, beschermen de krukas en maken de montage van gesmede zuigers volkomen consequent.

De gesmede drijfstangen

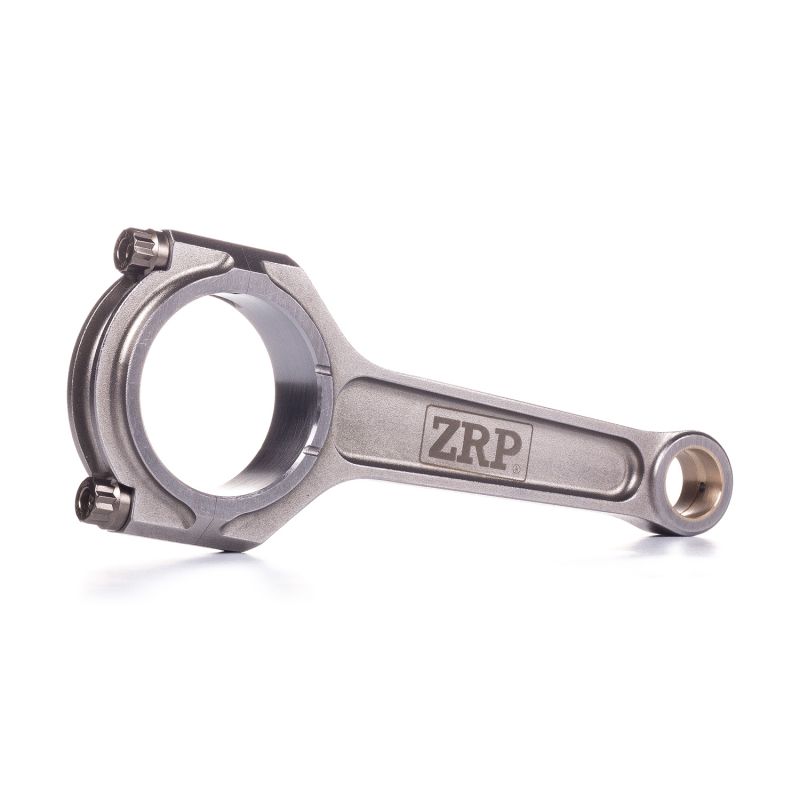

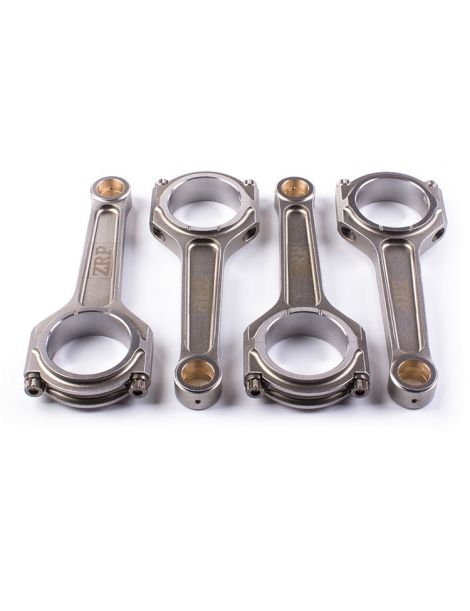

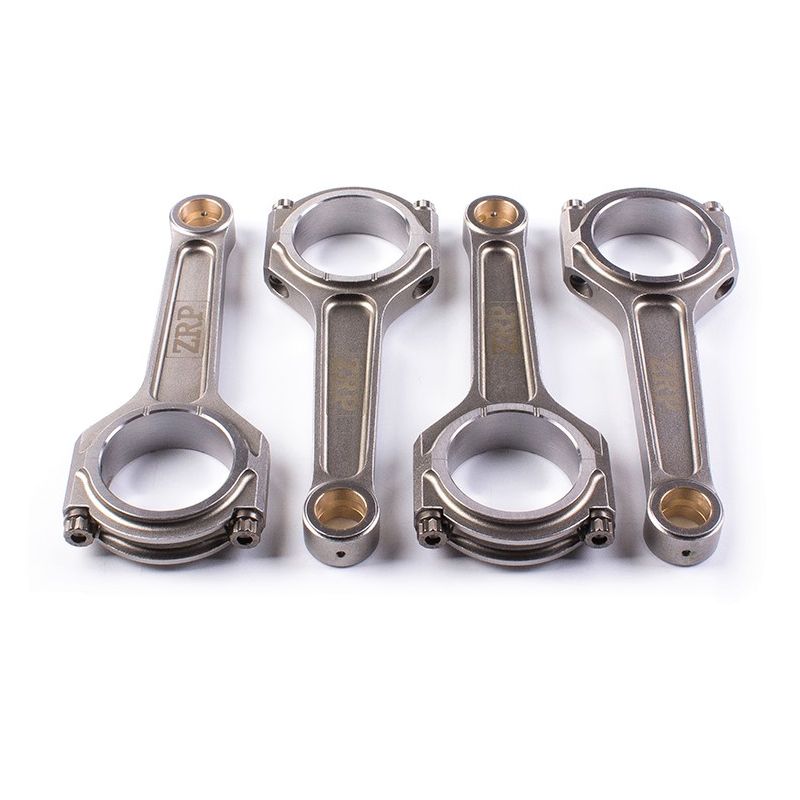

Gesmeed en daarna bewerkt uit hoogwaardig 4340-staal komen deze drijfstangen tegemoet aan de behoefte van getunede XU10J4RS-motoren: het onderblok betrouwbaar maken zodra vermogen, toerental of cilinderdruk de fabriekswaarden verlaten. Vervanging wordt onvermijdelijk bij het monteren van gesmede zuigers, bij een hoger toerental, bij meer laaddruk of bij meer cilinderinhoud, situaties waarin de standaard drijfstang, met zijn hartafstand van 158 mm en zijn pen van 20 mm, geen reserve meer heeft.

Bedacht voor getunede motoren, scherp afgestemde atmosferische zowel als met turbo of compressor drukgevoede, dekken ze alle disciplines: rally, drift, drag, circuit en trackday, bergrace, time attack. Ze begeleiden opbouwen in Stage 2, Stage 3 en Stage 4+ tot de volledig herbouwde wedstrijdmotor, met 610 g per drijfstang en in I-profiel.

Technische specificaties van de gesmede drijfstangen XU10J4RS (pen 20 mm)

Aanhaalmoment en rek

Te vast aandraaien breekt niet alleen de bout: het kan ook de draad in de drijfstang beschadigen, en een drijfstang met een beschadigde draad is verloren. Nog voor dat stadium vervormt het overschrijden van het voorgeschreven bereik de bout plastisch, waardoor hij een blijvende rek houdt en niet meer de verwachte voorspanning levert, terwijl de overbelasting de lagerzitting vervormt en het grote oog ovaal maakt: de lagerschaal wordt geklemd, de oliefilm wordt dunner en de lagertemperatuur loopt op. Het omgekeerde gebrek, te licht aandraaien, laat de kap simpelweg bewegen: afheffen bij elke lastwisseling, een degraderend deelvlak, een uitgeslagen lagerschaal, groeiende speling, dalende oliedruk. Op deze XU10J4RS zijn de op de vier ZRP-drijfstangen toe te passen waarden die uit de tabel hieronder, gepubliceerd door de fabrikant van de boutenset, met eigen cijfers voor ARP 2000 en voor ARP L19 in 3/8". De rekcontrole met meetklok blijft de referentiemethode; monteren met ARP-smering en de handleiding van de set gaat voor.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-Beam I-profiel (versterkte I). Zijn slankere middensectie, omgeven door twee flenzen die hem zijn I-vorm geven, zorgt voor een hoge stijfheid van de drijfstang bij een beperkte massa. De fabrikant ontwierp hem voor hoge prestaties en een lange levensduur, en op de XU10J4RS past hij bij opbouwen die vooral de sterkte van het onderblok vooropstellen.

Hoe kies je je drijfstangbouten?

Op een 2.0 16V die toeren maakt, is de drijfstangbout het onderdeel dat alles bepaalt: hij begrenst het maximumtoerental en de toelaatbare cilinderdruk. De kwaliteit wordt dus gekozen volgens de discipline en het belastingsprofiel, van koppel dat bij laag toerental wordt opgenomen in de rally tot een toerental dat lange minuten wordt aangehouden op circuit, via de zeer korte pieken van drag, en daarna volgens het beoogde vermogen per cilinder. De twee hier aangeboden kwaliteiten in 3/8"-38 mm vragen dezelfde zorg bij de montage: moment en rek naar de letter aangehouden.

ARP 2000 biedt met ~220 000 psi (~1 517 MPa) treksterkte precies wat de grote meerderheid van de wedstrijd-XU10J4RS nodig heeft: tot 200 pk per cilinder in 3/8" en 8 500 tpm. Het is de kwaliteit die je tegenkomt op circuit en trackday, in drift, rally, drag en bergrace, en ze vraagt geen enkele bijzondere eis voor de opslag, wat het werk in de werkplaats en langs de baan vereenvoudigt.

L19 stijgt naar ~260 000 psi (~1 793 MPa) en dekt tot 250 pk per cilinder in 3/8" plus 10 000 tpm. Ze richt zich op XU10J4RS-motoren die met zeer hoge laaddruk werken, met hoge cilinderdruk en langdurig hoge toerentallen, en op de grote vermogens in drag, drift, rally en circuit. De keerzijde moet vooraf bekend zijn: de legering is gevoelig voor corrosie en waterstofverbrossing, ze wordt geolied bewaard en geolied gemonteerd, beschut tegen vocht, nooit onbeschermd in een gereedschapskist.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP is een Grieks merk van gesmede hoogwaardige drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, met precisie bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoge toerentallen. Voor deze XU10J4RS-toepassing worden ze aangeboden in een I-profiel (versterkte I) met ARP 2000- of L19-bouten, ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de Citroën / Peugeot XU10J4RS motor

Deze gesmede drijfstangen passen op alle voertuigen met de 2.0 16V XU10J4RS, met zijn zuigerpen van 20 mm en zijn hartafstand van 158 mm. De tabel hieronder geeft de betrokken modellen van Citroën en Peugeot.

OEM-referentie: 0603 60 (set van 4 drijfstangen).

Waarom is het de meest economische oplossing?

Op een XU10J4RS neemt een gebroken standaard drijfstang bijna altijd de bijbehorende zuiger mee en vraagt hij een volledige controle van het blok. De fabrieksconfiguratie herstellen betekent dus standaard drijfstangen en zuigers opnieuw kopen, een hoge rekening voor een eenvoudige terugkeer naar de begintoestand, met dezelfde kwetsbaarheid als voorheen.

Voor een vergelijkbaar, vaak lager budget brengen gesmede drijfstangen in 4340-staal samen met gesmede zuigers een duidelijk hogere betrouwbaarheid en veiligheidsmarge en vooral echte ruimte om het vermogen verder te laten groeien. Dat is de weg die Europese motorenbouwers al meer dan 15 jaar kiezen bij de 2.0 16V-motoren van de PSA-groep.

Bij hetzelfde budget blijft de conclusie dezelfde: meer betrouwbaarheid, meer potentieel, meer levensduur.
