Bielle forgiate Citroën / Peugeot - 2.0L 16V - XU10J4RS per pistoni forgiati

Il motore Citroën / Peugeot XU10J4RS (2.0 16V)

Il XU10J4RS è la versione ad alte prestazioni del 2.0 litri a 16 valvole della famiglia XU del gruppo PSA. Aspirato, ha una cilindrata di 1 998 cm³ con alesaggio e corsa entrambi di 86 mm, una quota quadra che consente regimi elevati senza allungare troppo la corsa. La testata a 16 valvole gli dà un carattere pronto, chiaramente orientato agli alti regimi, con una potenza che raggiunge 167 CV nella definizione più spinta. È il punto d'arrivo di una stirpe di motori XU che ha costruito la fama sportiva del marchio negli anni Novanta.

Lo si trova sotto il cofano delle Peugeot 306 S16, Citroën ZX 16V e Xsara VTS prodotte tra il 1996 e il 2005, compatte diventate un riferimento sia nei rally sia in pista. È proprio questo impiego che mette in evidenza il limite del motore: pensato per l'uso stradale, il gruppo mobile di serie sopporta male le sessioni prolungate ad alto regime, l'adozione di alberi a camme più spinti, un'aspirazione libera o una sovralimentazione. Bielle forgiate in acciaio 4340 portano la riserva di resistenza che manca, proteggono l'albero motore e rendono coerente il montaggio di pistoni forgiati.

Le bielle forgiate

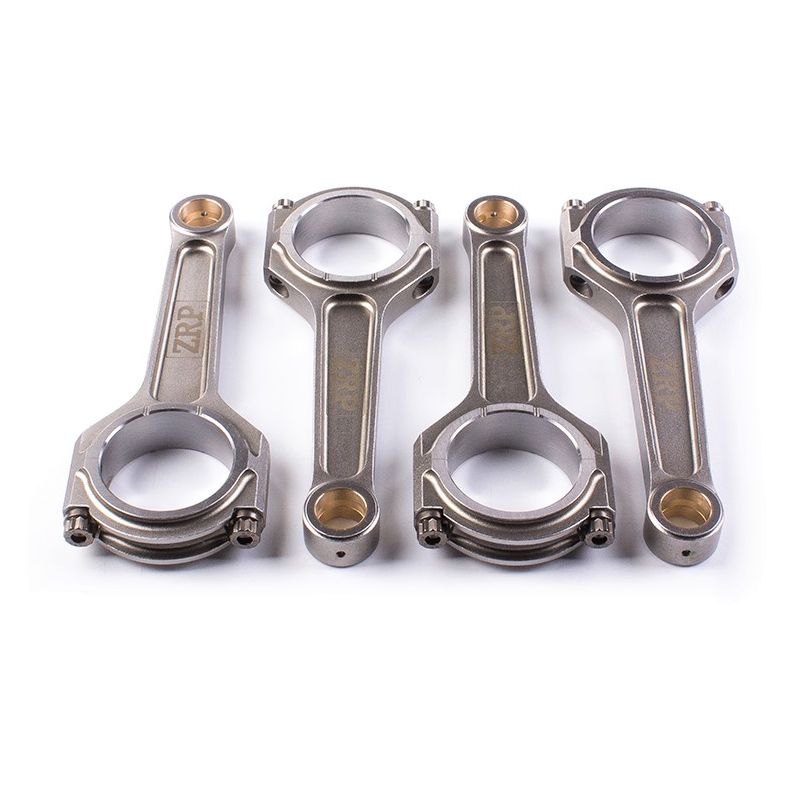

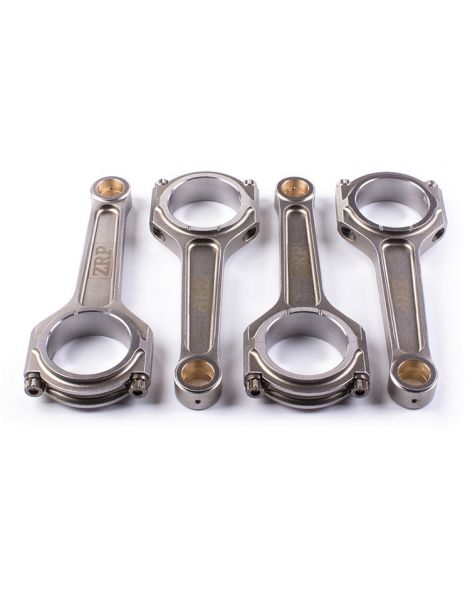

Forgiate e poi lavorate in acciaio 4340 ad alta resistenza, queste bielle rispondono all’esigenza degli XU10J4RS preparati: rendere affidabile la parte bassa del motore appena potenza, regime o pressione in camera escono dai valori di fabbrica. La sostituzione diventa inevitabile al montaggio di pistoni forgiati, all’aumento del regime, all’aumento della pressione di sovralimentazione o della cilindrata, situazioni in cui la biella di serie, con il suo interasse di 158 mm e il suo spinotto da 20 mm, non ha più alcuna riserva.

Pensate per i motori preparati, aspirati spinti come sovralimentati con turbo o compressore volumetrico, coprono tutte le discipline: rally, drift, drag, pista e track day, salita, time attack. Accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+ fino al motore da competizione ricostruito integralmente, con 610 g per biella e profilo I.

Caratteristiche tecniche delle bielle forgiate XU10J4RS (spinotto 20 mm)

Coppia di serraggio e allungamento

Il serraggio eccessivo non rompe soltanto la vite: può anche danneggiare la filettatura della biella, e una biella con il filetto rovinato è da scartare. Prima di quello stadio, superare l’intervallo prescritto plasticizza la vite, che conserva un allungamento permanente e non esercita più il precarico previsto, mentre il sovraccarico deforma la sede della bronzina e ovalizza la testa di biella: la bronzina resta stretta, il film d’olio si assottiglia e la temperatura del supporto sale. Il difetto opposto, il serraggio insufficiente, lascia semplicemente muovere il cappello: distacco a ogni inversione di carico, piano di appoggio che si degrada, bronzina matata, gioco che si apre, pressione dell’olio che scende. Su questo XU10J4RS i valori da applicare alle quattro bielle ZRP sono quelli della tabella qui sotto, pubblicati dal costruttore della viteria, con cifre proprie per ARP 2000 e per ARP L19 da 3/8". Il controllo dell’allungamento con comparatore resta il metodo di riferimento; montaggio con lubrificante ARP e istruzioni del kit prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

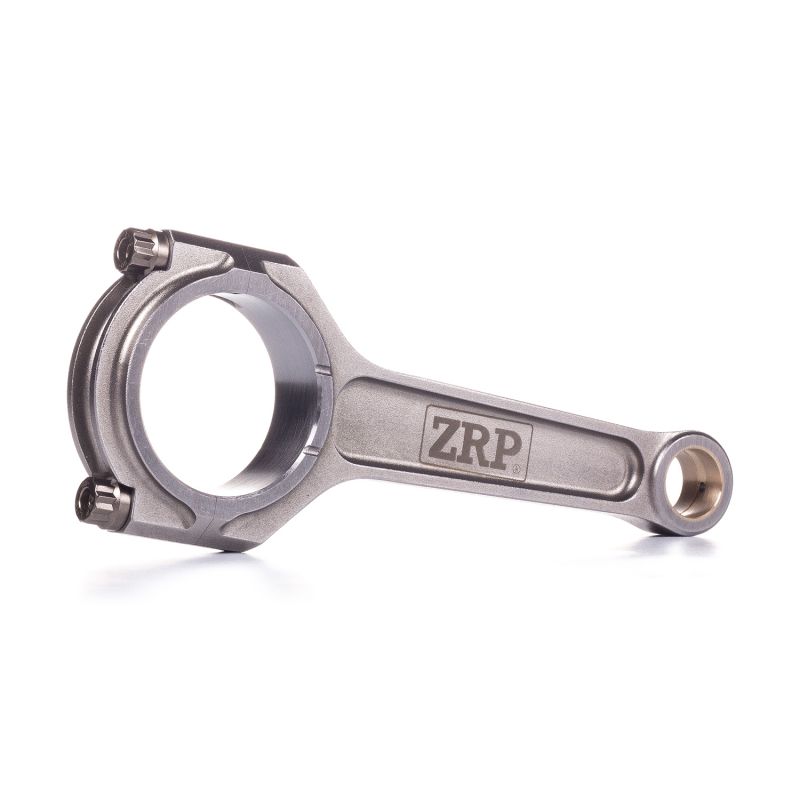

Profilo I (I rinforzato). La biella a I, con la sezione centrale più sottile, è più leggera: meno inerzia e salite di giri più libere, un vantaggio su un motore vivace e ad alti regimi come il XU10J4RS. Forgiata in acciaio 4340, la sua struttura rinforzata sopporta carichi elevati senza penalizzare il peso.

Come scegliere la viteria di biella?

Su un 2.0 16V che prende giri, la vite di biella è il pezzo che decide tutto: limita il regime massimo e la pressione in camera accettabili. Il grado si scegle quindi in base alla disciplina e al profilo di sollecitazione, dalla coppia ripresa ai bassi regimi nei rally al regime tenuto per lunghi minuti in pista, passando dai picchi molto brevi del drag, e poi in base alla potenza cercata per cilindro. I due gradi proposti qui in 3/8"-38 mm richiedono la stessa cura in fase di montaggio: coppia e allungamento rispettati alla lettera.

ARP 2000, con i suoi ~220 000 psi (~1 517 MPa) di resistenza alla trazione, corrisponde all’esigenza reale della grande maggioranza degli XU10J4RS da competizione: fino a 200 CV per cilindro in 3/8" e 8 500 giri/min. È il grado che si incontra in pista e nei track day, nel drift, nei rally, nel drag e in salita, e non richiede alcun vincolo particolare di stoccaggio, il che semplifica la vita in officina come a bordo pista.

L19 sale a ~260 000 psi (~1 793 MPa) e copre fino a 250 CV per cilindro in 3/8" oltre a 10 000 giri/min. Si rivolge agli XU10J4RS che lavorano con pressione di sovralimentazione molto elevata, alta pressione in camera e regimi alti mantenuti, e alle grandi potenze nel drag, nel drift, nei rally e in pista. Il rovescio va conosciuto prima dell’acquisto: la lega è sensibile alla corrosione e all’infragilimento da idrogeno, si conserva e si monta oliata, al riparo dall’umidità, mai nuda in una cassetta degli attrezzi.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Su questa applicazione XU10J4RS sono proposte nel profilo I (I rinforzato) con viteria ARP 2000 o L19, progettate e controllate in Grecia e collaudate nei rally, in pista e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Citroën / Peugeot XU10J4RS

Queste bielle forgiate si adattano a tutti i veicoli equipaggiati con il 2.0 16V XU10J4RS, con il suo spinotto da 20 mm e il suo interasse di 158 mm. La tabella seguente riassume i modelli Citroën e Peugeot interessati.

Riferimento OEM: 0603 60 (kit di 4 bielle).

Perché è la soluzione più economica?

Su un XU10J4RS la rottura di una biella di serie porta con sé quasi sempre il pistone corrispondente e impone un controllo completo del basamento. Ricostituire la configurazione di fabbrica significa quindi ricomprare bielle e pistoni di serie, un conto elevato per un semplice ritorno allo stato iniziale, con la stessa fragilità di prima.

A budget equivalente, spesso inferiore, bielle forgiate in acciaio 4340 abbinate a pistoni forgiati portano un’affidabilità e un margine di sicurezza nettamente superiori e soprattutto un vero potenziale di crescita della potenza per il resto della preparazione. È la strada scelta dai preparatori europei da più di 15 anni sui 2.0 16V del gruppo PSA.

A parità di budget la conclusione è la stessa: più affidabilità, più potenziale, più durata.
