Bielas forjadas Citroën / Peugeot - 2.0L 16V - XU10J4RS para pistones forjados

El motor Citroën / Peugeot XU10J4RS (2.0 16V)

El XU10J4RS es la versión de altas prestaciones del 2.0 litros de 16 válvulas de la familia XU del grupo PSA. Atmosférico, cubica 1 998 cm³ con un diámetro y una carrera fijados ambos en 86 mm, una cota cuadrada que permite subir de vueltas sin alargar en exceso la carrera. Su culata de 16 válvulas le da un carácter vivo, claramente orientado a la parte alta del régimen, con una potencia que alcanza 167 CV en su definición más elaborada. Es la culminación de una estirpe de motores XU que labró la fama deportiva de la marca en los años noventa.

Se encuentra bajo el capó de los Peugeot 306 S16, Citroën ZX 16V y Xsara VTS fabricados entre 1996 y 2005, compactos convertidos en referencias tanto en rally como en circuito. Precisamente ese uso pone de manifiesto el límite del bloque: concebido para carretera, el conjunto móvil de serie soporta mal las sesiones prolongadas a alto régimen, el montaje de árboles de levas más agresivos, una admisión liberada o una sobrealimentación. Unas bielas forjadas en acero 4340 aportan la reserva de resistencia que falta, protegen el cigüeñal y hacen coherente el montaje de pistones forjados.

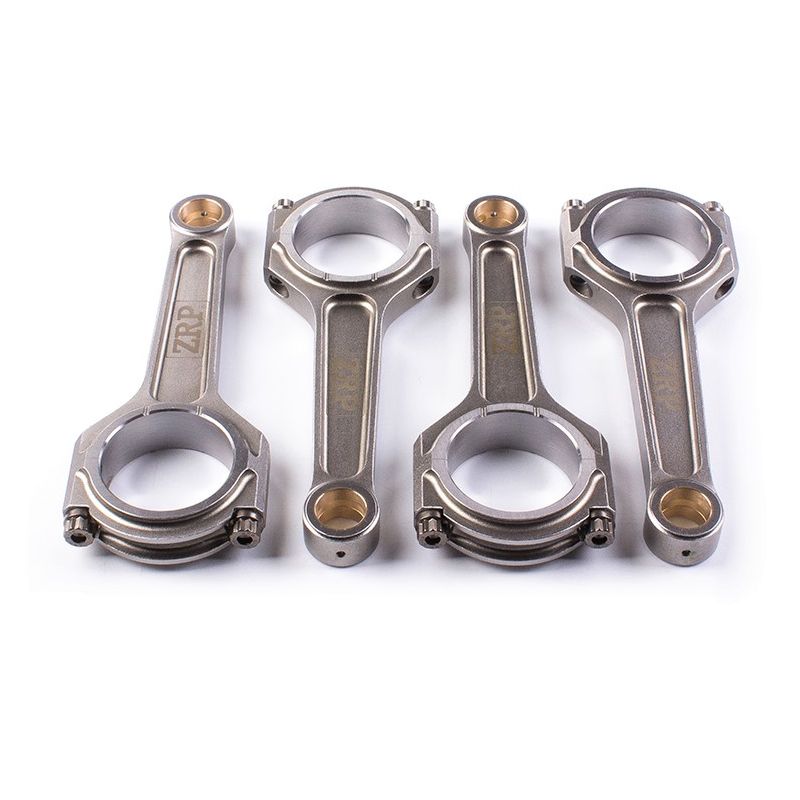

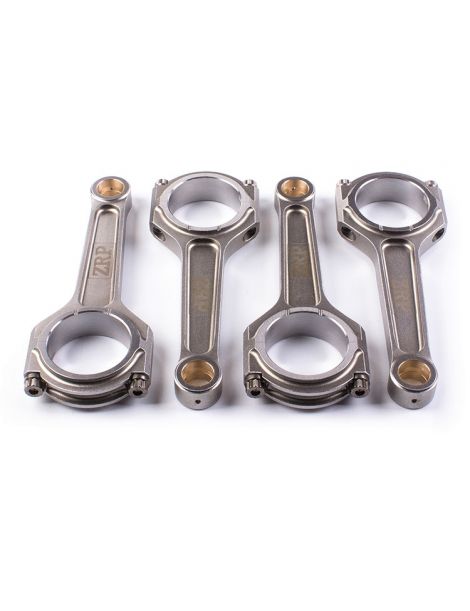

Las bielas forjadas

Forjadas y luego mecanizadas en acero 4340 de alta resistencia, estas bielas responden a la necesidad de los XU10J4RS preparados: fiabilizar la parte baja del motor en cuanto la potencia, el régimen o la presión de cilindro salen de los valores de fábrica. La sustitución se vuelve inevitable al montar pistones forjados, al subir el régimen, al aumentar la presión de sobrealimentación o al ganar cilindrada, situaciones en las que la biela de serie, con su distancia entre centros de 158 mm y su bulón de 20 mm, ya no tiene reserva alguna.

Pensadas para motores preparados, atmosféricos muy trabajados o sobrealimentados por turbo o compresor, cubren todas las disciplinas: rally, drift, drag, circuito y rodada, subida en cuesta, time attack. Acompañan las preparaciones Stage 2, Stage 3 y Stage 4+ hasta el bloque de competición reconstruido por completo, con 610 g por biela y en perfil I.

Características técnicas de las bielas forjadas XU10J4RS (bulón 20 mm)

Par de apriete y alargamiento

El apriete excesivo no solo rompe el tornillo: también puede dañar la rosca de la biela, y una biela con el roscado estropeado está perdida. Antes de ese punto, superar el intervalo prescrito plastifica el tornillo, que conserva un alargamiento permanente y ya no ejerce la precarga prevista, mientras la sobrecarga deforma el alojamiento del casquillo y ovaliza la cabeza de biela: el casquillo queda apretado, la película de aceite se adelgaza y la temperatura del apoyo sube. El defecto contrario, el apriete insuficiente, simplemente deja moverse el sombrerete: despegue en cada inversión de carga, plano de unión que se degrada, casquillo machacado, holgura que se abre, presión de aceite que baja. En este XU10J4RS, los valores a aplicar a las cuatro bielas ZRP son los de la tabla siguiente, publicados por el fabricante de la tornillería, con cifras propias para ARP 2000 y para ARP L19 de 3/8". El control del alargamiento con comparador sigue siendo el método de referencia; montaje con lubricante ARP e instrucciones del kit prioritarias.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil I (perfil en I reforzado). Su sección central adelgazada, enmarcada por dos alas que dibujan la forma en « I », confiere a la biela una gran rigidez conteniendo su masa. El fabricante la concibió para el alto rendimiento y una larga vida útil, y en el XU10J4RS responde a las preparaciones que anteponen la solidez de la parte baja del motor.

¿Cómo elegir la tornillería de biela?

En un 2.0 16V que coge vueltas, el tornillo de biela es la pieza que lo decide todo: limita el régimen máximo y la presión de cilindro admisibles. El grado se elige por tanto según la disciplina y el perfil de solicitación, del par retomado a bajo régimen en rally al régimen mantenido largos minutos en circuito, pasando por los picos muy breves del drag, y después según la potencia buscada por cilindro. Los dos grados propuestos aquí en 3/8"-38 mm exigen el mismo cuidado en el montaje: par y alargamiento respetados al pie de la letra.

ARP 2000, con sus ~220 000 psi (~1 517 MPa) de resistencia a la tracción, corresponde a la necesidad real de la gran mayoría de los XU10J4RS de competición: hasta 200 CV por cilindro en 3/8" y 8 500 rpm. Es el grado que se encuentra en circuito y trackday, en drift, en rally, en drag y en subida en cuesta, y no exige ninguna restricción de almacenamiento particular, lo que simplifica la vida en el taller y al borde de la pista.

L19 sube a ~260 000 psi (~1 793 MPa) y cubre hasta 250 CV por cilindro en 3/8" así como 10 000 rpm. Se dirige a los XU10J4RS que trabajan con una presión de sobrealimentación muy alta, con presión de cilindro elevada y regímenes altos sostenidos, y a las grandes potencias en drag, drift, rally y circuito. Su contrapartida debe conocerse antes de la compra: la aleación es sensible a la corrosión y a la fragilización por hidrógeno, se almacena y se monta aceitada, protegida de la humedad, nunca desnuda en una caja de herramientas.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

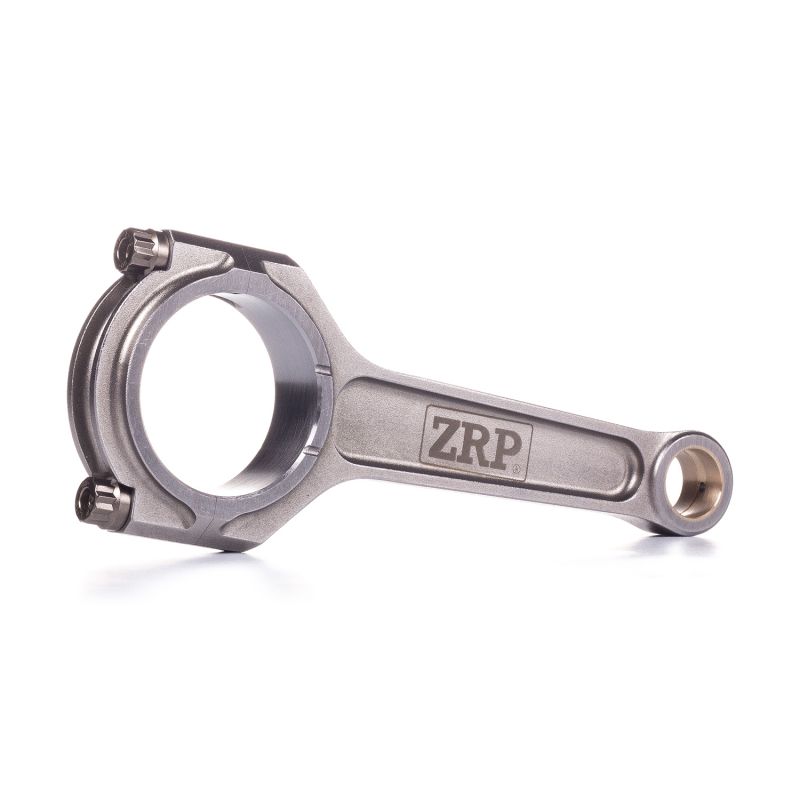

ZRP es una marca griega de bielas forjadas de alto rendimiento, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. En esta aplicación XU10J4RS se ofrecen en perfil I (en I reforzado) con tornillería ARP 2000 o L19, diseñadas y controladas en Grecia, y probadas en rallye, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Citroën / Peugeot XU10J4RS

Estas bielas forjadas se adaptan a todos los vehículos equipados con el 2.0 16V XU10J4RS, con su bulón de 20 mm y su distancia entre centros de 158 mm. La tabla siguiente recoge los modelos Citroën y Peugeot afectados.

Referencia OEM: 0603 60 (juego de 4 bielas).

¿Por qué es la solución más económica?

En un XU10J4RS, la rotura de una biela de serie se lleva casi siempre el pistón correspondiente y obliga a un control completo del bloque. Reconstituir la configuración de fábrica supone entonces comprar bielas y pistones de serie, una factura elevada para un simple regreso al estado inicial, con la misma fragilidad que antes.

Con un presupuesto equivalente, a menudo inferior, unas bielas forjadas en acero 4340 unidas a pistones forjados aportan una fiabilidad y un margen de seguridad claramente superiores y, sobre todo, un verdadero potencial de evolución de la potencia para el resto de la preparación. Es la vía elegida por los preparadores europeos desde hace más de 15 años en los 2.0 16V del grupo PSA.

Con el mismo presupuesto la conclusión es la misma: más fiabilidad, más potencial, más longevidad.
