Bielas forjadas BMW - 3.0L 24V Biturbo - N54B30 para pistones forjados

El motor BMW N54B30

El BMW N54B30 (conocido habitualmente como «N54») es un seis cilindros en línea 3.0L biturbo de inyección directa, presentado en el Salón de Ginebra de 2006. Primer motor de gasolina turboalimentado fabricado en gran serie por BMW desde el M106 (1986), cubica 2.979 cm³ (diámetro 84 mm × carrera 89,6 mm) y combina un bloque de aluminio open-deck, un cigüeñal forjado, una culata DOHC con doble VANOS e inyección directa de alta presión (High Precision Injection con inyectores piezoeléctricos). Sus dos turbocompresores reducen el tiempo de respuesta; relación de compresión 10,2:1, corte a 7.000 rpm. Se fabricó de 2006 a 2016.

Lanzado en el BMW 335i (Serie 3 E90/E91/E92/E93), el N54 también equipa los 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i y Z4 sDrive35i/35is, con una potencia de unos 306 a 340 CV según la versión y un par cercano a 400 N·m. Reconocido por la solidez de su tren alternativo, el N54B30 es una de las bases de preparación más apreciadas: para fiabilizar las altas potencias, se sustituyen las bielas de origen por bielas forjadas reforzadas de acero 4340, combinadas con pistones forjados.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, las bielas forjadas reforzadas fiabilizan el tren alternativo en cuanto aumenta la potencia. Resultan indispensables al pasar a pistones forjados, subir el régimen, aumentar la presión de sobrealimentación o ganar cilindrada, todos los casos en que la biela de origen alcanza sus límites.

Diseñadas para soportar las fuertes solicitaciones de los motores preparados (tanto turbo como compresor), estas bielas forjadas cubren todas las disciplinas (rally, drift, drag, circuito y rodada, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el bloque de competición.

Características técnicas de las bielas forjadas N54B30

ZRP: Pie de biela recto, no cónico.

Par de apriete y alargamiento

Los fabricantes recomiendan el método por alargamiento (galga de alargamiento) como referencia: las instrucciones suministradas con el kit siempre prevalecen. Los pares indicados corresponden a un montaje con lubricante ARP.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil en I. Con su sección central más fina, enmarcada por dos alas que le dan su forma de «I», la biela combina rigidez y masa contenida. Es el perfil preferido en los motores turbo modernos como el N54, tanto para fiabilizar el tren alternativo como para acompañar un aumento de la presión de sobrealimentación. Su variante I-HD (Heavy Duty), con un cuerpo reforzado y más grueso, está destinada a cargas extremas, con turbo, compresor u óxido nitroso.

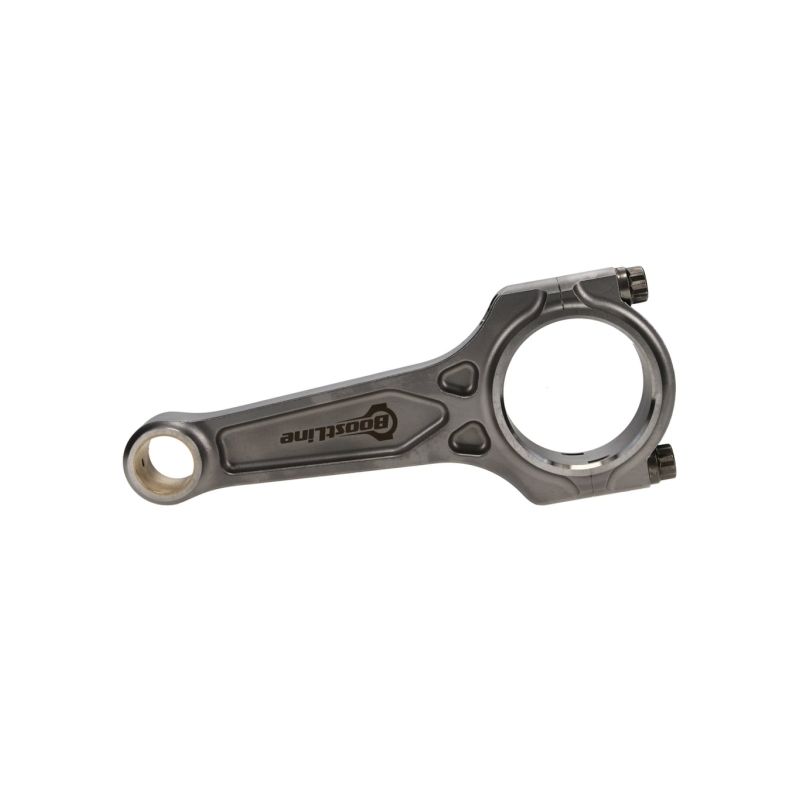

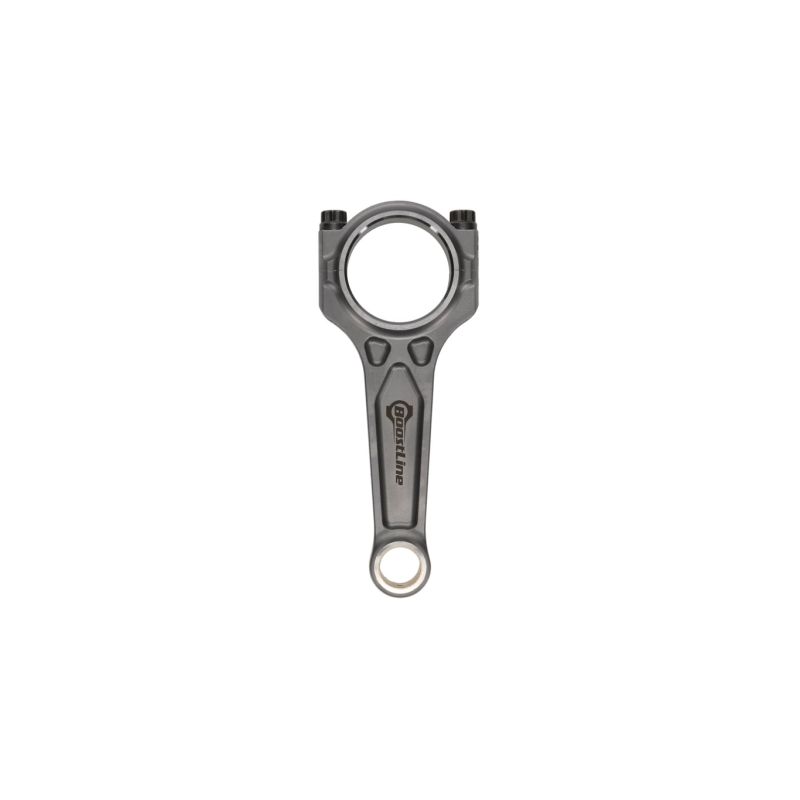

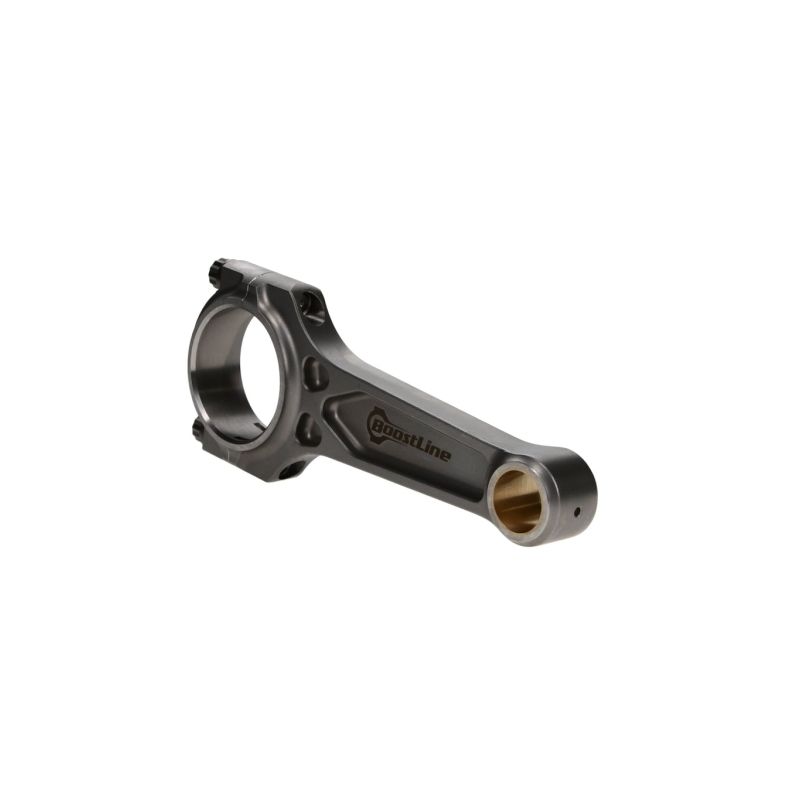

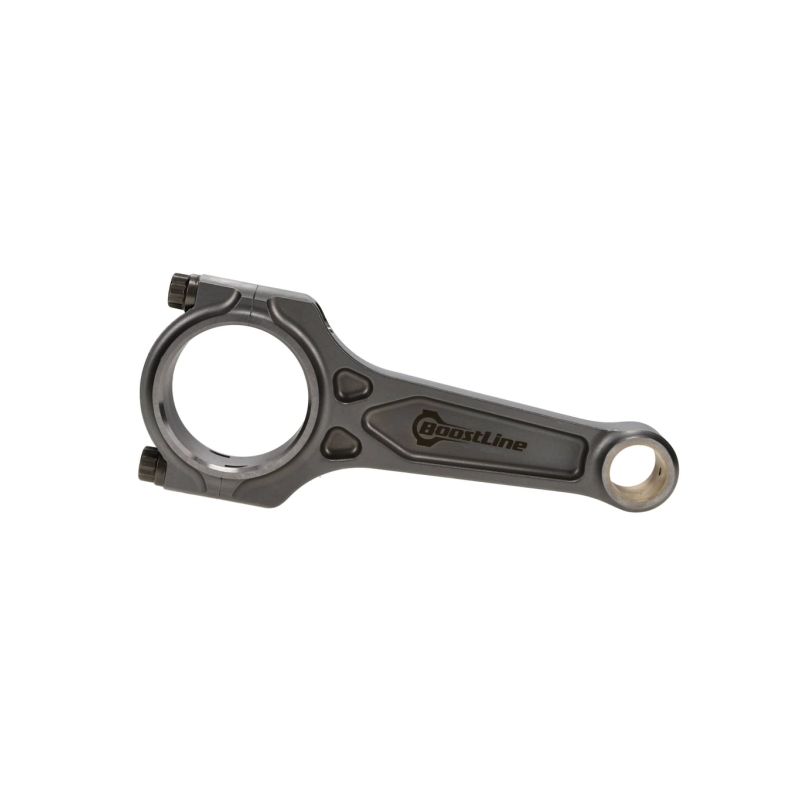

	Perfil I-3P (Boostline). Perfil patentado de tres cajeados, concebido por Boostline para reunir las cualidades de las secciones en H y en I: máxima resistencia con una masa en rotación reducida. El fabricante lo reserva a los motores sobrealimentados, hasta las presiones de sobrealimentación más elevadas, con turbo, compresor u óxido nitroso.
	Perfil en H. Formada por dos amplios flancos planos unidos por un alma central, su sección en «H» da a la biela una silueta maciza y regular de un extremo a otro. En un motor turbo como el N54, es un perfil robusto y versátil, pensado para las preparaciones habituales: desde fiabilizar el tren alternativo al pasar a pistones forjados hasta un aumento moderado de la presión de sobrealimentación.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es una de las piezas más solicitadas del motor. Lo esencial es ajustar el grado ARP al uso real de la preparación y luego respetar escrupulosamente el par y el alargamiento de montaje.

	ARP 2000 (resistencia a la tracción ~220.000 psi, es decir ~1.517 MPa) es el estándar de altas prestaciones. Apto para preparaciones de hasta 200 CV por cilindro con tornillos de 3/8", y hasta 8.500 rpm, es el grado más común en circuito, tandas en pista, drift, rally, drag y subida de montaña, reconocido por su robustez, fiabilidad y versatilidad, sin limitaciones particulares de almacenamiento.
	L19 (resistencia a la tracción ~260.000 psi, es decir ~1.793 MPa) está diseñado para motores llevados al extremo, hasta 250 CV por cilindro con tornillos de 3/8", y hasta 10.000 rpm: presión de sobrealimentación muy alta, regímenes elevados sostenidos y alta presión en cámara. Es la elección para preparaciones de gran potencia: aceleración (drag), drift, rally y circuito. Atención: sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse obligatoriamente aceitado, al abrigo de la humedad.
	CA625+ (Custom Age 625+, resistencia a la tracción de 260.000 a 280.000 psi, es decir ~1.793 a 1.931 MPa) es la aleación premium de ARP. De muy alta resistencia, está orientada a las preparaciones más extremas (más de 250 CV por cilindro con tornillos de 3/8", más de 10.000 rpm), ofreciendo a la vez una mejor resistencia a la corrosión atmosférica y a la oxidación que el ARP 2000, y permaneciendo insensible a la fragilización por hidrógeno (sin las limitaciones de almacenamiento del L19). Ideal para las aplicaciones de biela y de culata más exigentes.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

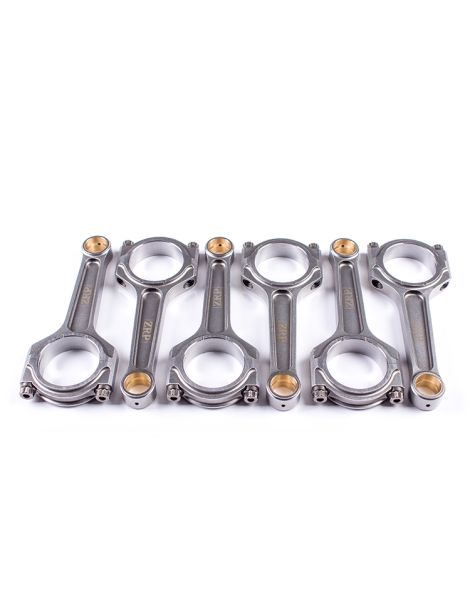

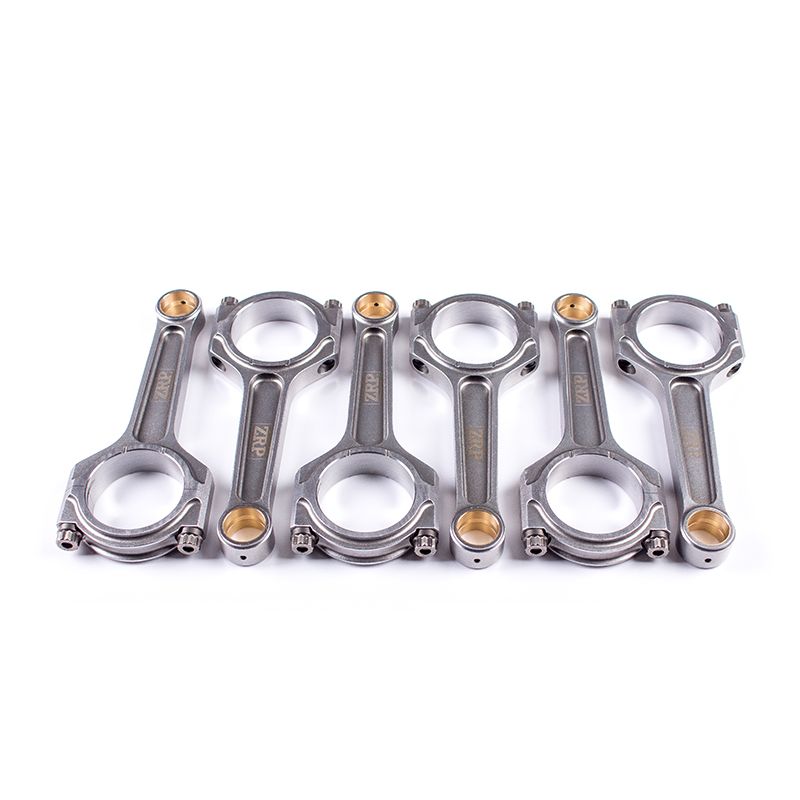

	ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000, L19 o Custom Age 625+, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.
	BOOSTLINE (grupo Wiseco), gama de bielas forjadas del grupo estadounidense Wiseco, referencia desde 1941. Su diseño patentado de 3 cajeados combina la rigidez de una biela en I con la robustez de una biela en H. Forjadas en acero 4340 y mecanizadas en EE. UU., se entregan con tornillería ARP 2000 (Custom Age 625+ opcional) y están concebidas para motores sobrealimentados.
	MANLEY, fabricante estadounidense de bielas forjadas desde 1966. Mecanizadas en acero 4340 de calidad aeronáutica desgasificado al vacío, granalladas y controladas una a una, sus bielas «Turbo Tuff» existen en perfil en H e I, con tornillería ARP 2000 o Custom Age 625+. Un gran nombre de la preparación de motores, de la calle a la competición.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW N54B30

Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor BMW N54B30 (3.0L 24V biturbo):

Referencia OEM: 11 24 7 586 491 (juego de 6 bielas).

¿Por qué es la solución más económica?

Cuando un tren alternativo de origen se rompe (biela rota, doblada o marcada), volver a la configuración de fábrica obliga a sustituir las bielas y los pistones, a menudo dañados al mismo tiempo. La factura sube rápido, para una simple puesta a punto de serie.

Por un presupuesto equivalente, o incluso inferior, montar bielas forjadas de acero 4340 combinadas con pistones forjados aporta una fiabilidad y un margen de seguridad claramente superiores, además de un potencial real de aumento de potencia. Es la solución elegida por los preparadores europeos desde hace más de 15 años.

A igualdad de presupuesto: más fiabilidad, más potencial, más longevidad.
