Junta de culata reforzada BMW N54B30

Los motores BMW cubiertos

El BMW N54B30 es el seis cilindros en línea de gasolina biturbo de 3,0 litros y 24 válvulas que equipa los 135i (E82 y E88) y el 1 M Coupé, los 335i (E90 a E93), los 535i (E60 y E61), los 740i (F01 y F02), el X6 xDrive35i (E71) y los Z4 sDrive35i y 35is (E89). Su diámetro es de 84 mm con una carrera de 89,6 mm, y todas sus versiones reciben la misma junta de culata de origen.

Esta junta de origen lleva la referencia 11 12 7 557 265. BMW la designa como junta de culata sin amianto, sin precisar su construcción; su diámetro es de 85,3 mm y su espesor de 1,22 mm. La cota de reparación, 11 12 7 557 266, mide 1,52 mm, es decir 0,30 mm más. Está dimensionada para la presión de combustión de serie: cuando esta aumenta, el apriete se afloja, la culata se levanta y el refrigerante pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no crea la estanqueidad por sí misma: la mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite se aplasta definitivamente más allá de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLX soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión. La O-Ring, por su parte, separa las funciones: su anillo inoxidable asegura por sí solo la estanqueidad de la combustión, el cuerpo gestiona los circuitos de agua y aceite, y no hay nada que mecanizar en el bloque.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en dos construcciones: O-Ring con anillo inoxidable y MLX con tope de cámara. Los diámetros de junta van de 85 a 86 mm, lo que cubre el bloque de origen como el bloque rectificado, y los espesores de 0,81 a 1,85 mm, lo suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Volumen de la junta: el espacio que la junta deja libre sobre cada cilindro. Se añade a la cámara de combustión, de modo que cuanto mayor es, más baja la relación de compresión. Estos valores solo se comparan entre juntas del mismo diámetro.

Preparación y montaje

Antes de montar, compruebe con una regla que la culata y el bloque son planos, y hágalos rectificar si es necesario. No hay que prever pasta selladora: Athena y Cometic suministran estas juntas ya revestidas.

Guía técnica

Las dos construcciones propuestas

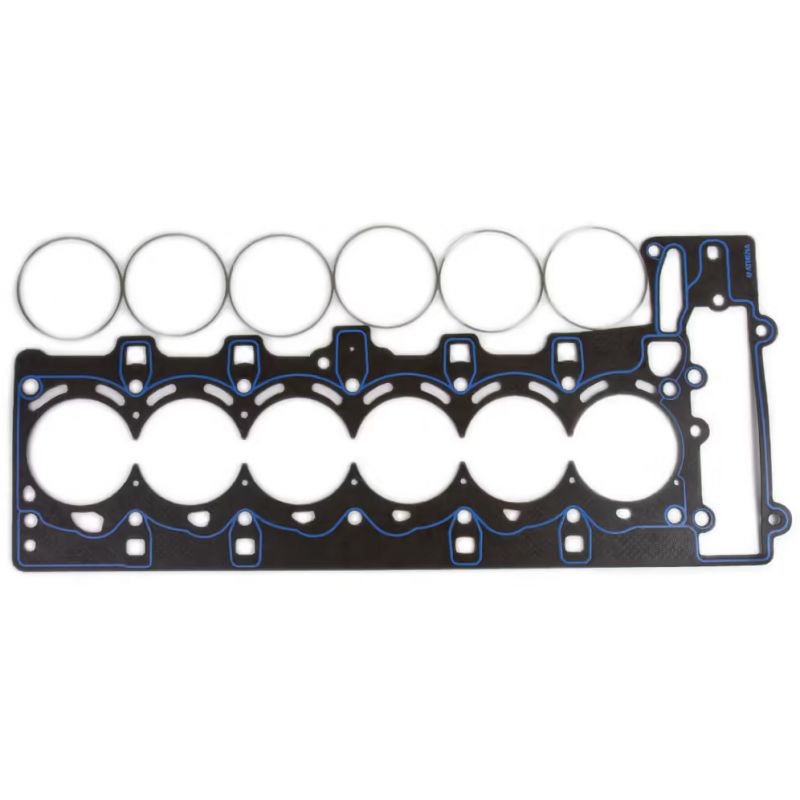

O-Ring / Cut Ring Athena Una chapa de acero recubierta de fibra de aramida sin amianto, dotada de un anillo de compresión de acero inoxidable alrededor de cada uno de los cilindros. El anillo concentra el esfuerzo de apriete en un diámetro pequeño, justo donde se produce la estanqueidad, y un cordón de silicona guarda los pasos de agua y de aceite. Es la construcción que resiste las presiones más altas, y la única que encaja con una culata ya preparada con un hilo de compresión.

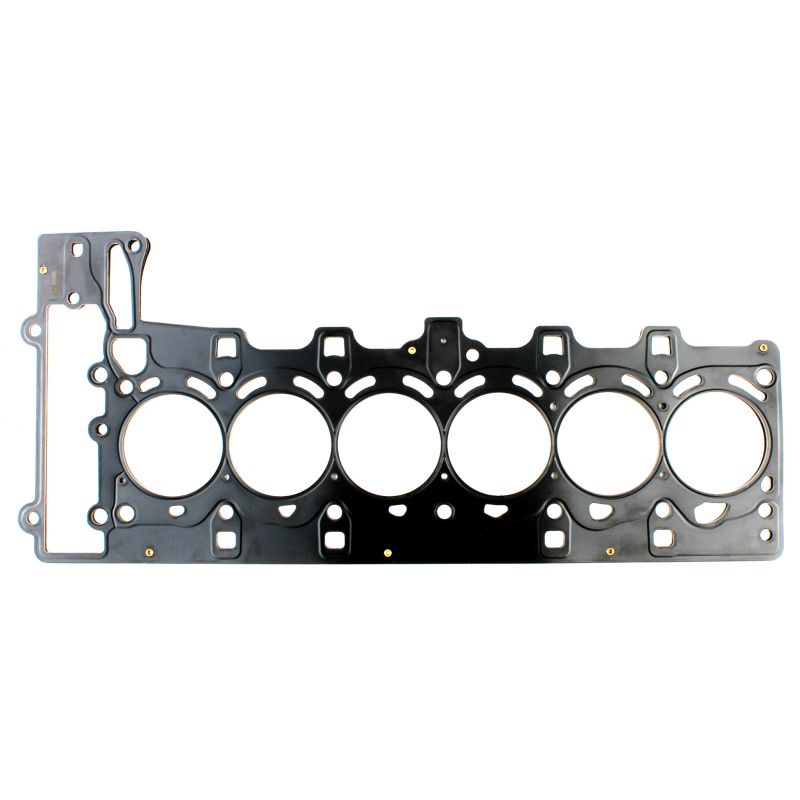

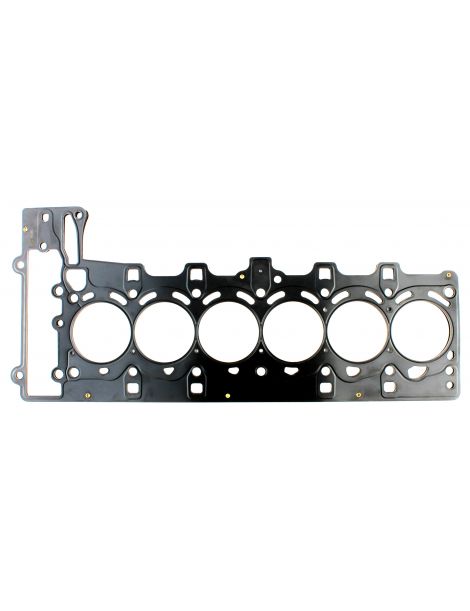

MLX Cometic Varias láminas de acero inoxidable embutidas y remachadas, con una lámina central plegada que forma un tope alrededor de la cámara de combustión, y un revestimiento de alta temperatura. El apriete local aumenta sin que crezca la deformación del diámetro. Es la más resistente de las juntas de acero íntegro, a elegir para sobrealimentaciones elevadas, en 85 mm únicamente.

Elegir el diámetro y el espesor

El diámetro de la junta. El O-Ring Athena existe en 86 mm, el MLX Cometic en 85 mm.

El espesor. La junta de origen tiene 1,22 mm. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Si el espesor elegido es más fino que el de origen, mida con un comparador la altura a la que sobresalen los pistones del bloque: esa medida da la holgura restante entre pistón y culata.

Las dos marcas

	Fabricante italiano de juntas y componentes de motor, Athena S.p.A. está instalada en Alonte, en el Véneto, que acoge su sede y su fábrica principal. El grupo fabrica también en España, Estados Unidos, Brasil e India. Fabricantes de automóviles montan de origen sus juntas multicapa, y su gama de competición se diseña y produce íntegramente en Italia.
	Empresa estadounidense fundada en 1989 y con sede en Concord, Ohio, Cometic Gasket, Inc. diseña juntas y soluciones de estanqueidad para motores. Se ha especializado en la junta producida a demanda, con el diámetro y el espesor requeridos. Toda su producción se realiza en Estados Unidos, a partir de materiales estadounidenses.

Ventajas frente a la junta de origen

Cuándo se hace necesaria una junta reforzada

• Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
• Cilindro rectificado más allá de lo que cubre el diámetro de 85,3 mm de la junta de origen
• Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
• Motor que ya ha perdido su junta, o que consume refrigerante
• Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Referencia OEM: 11 12 7 557 265 en cota estándar, 11 12 7 557 266 en cota de reparación.

Importante: el N55B30, que sucedió al N54B30 a partir de 2010 en los 135i, 335i y X6 xDrive35i, recibe otra junta de culata de origen, referencias 11 12 7 599 212 y 11 12 7 599 213. Estos vehículos con motor N55B30 no están cubiertos por las referencias de esta ficha.

¿Por qué pasar a una junta reforzada?

Cuando la junta de origen llega a su límite, la reforzada sigue aguantando: bajo una presión de combustión mayor, conserva su forma sin aplastarse.

Con un turbo añadido, un compresor o una relación de compresión elevada, la potencia sube y la junta de culata pasa a ser el punto más frágil de la parte alta del motor. Optar por la reforzada no tiene nada de comodidad: es una seguridad, la que ahorra la rotura y el desmontaje de culata que la acompaña.
