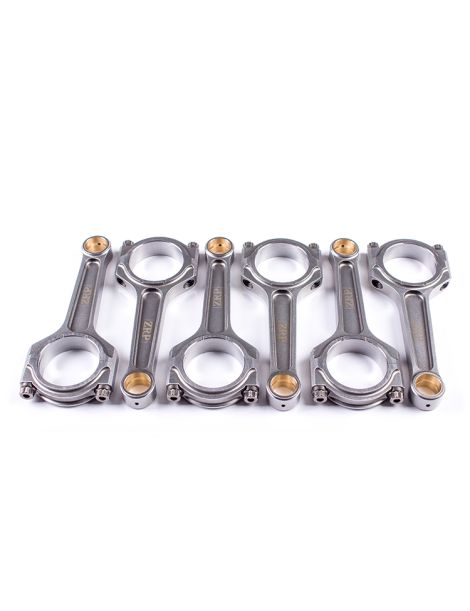

Bielles forgées BMW - 3.0L 24V Biturbo - N54B30 pour pistons forgés

Le moteur BMW N54B30

Le BMW N54B30 (couramment appelé « N54 ») est un six-cylindres en ligne 3.0L biturbo à injection directe, dévoilé au salon de Genève 2006. Premier moteur essence turbocompressé produit en grande série par BMW depuis le M106 (1986), il cube 2 979 cm³ (alésage 84 mm × course 89,6 mm) et associe un bloc en aluminium à pont ouvert, un vilebrequin forgé, une culasse DOHC à double VANOS et l’injection directe haute pression (High Precision Injection à injecteurs piézoélectriques). Ses deux turbocompresseurs réduisent le temps de réponse ; taux de compression 10,2:1, rupteur à 7 000 tr/min. Il a été produit de 2006 à 2016.

Lancé sur la BMW 335i (Série 3 E90/E91/E92/E93), le N54 équipe aussi les 135i, 1 M Coupé, 535i, 740i, X6 xDrive35i et Z4 sDrive35i/35is, avec une puissance d’environ 306 à 340 ch selon les versions et un couple voisin de 400 N·m. Réputé pour la solidité de son bas moteur, le N54B30 est l’une des bases de préparation les plus prisées : pour fiabiliser les fortes puissances, on remplace les bielles d’origine par des bielles forgées renforcées en acier 4340, associées à des pistons forgés.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, les bielles forgées renforcées fiabilisent le bas moteur dès que la puissance augmente. Elles deviennent indispensables lors d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée, autant de cas où la bielle d’origine atteint ses limites.

Conçues pour encaisser les fortes contraintes des moteurs préparés (turbo comme compresseur), ces bielles forgées couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu'au bloc de compétition.

Caractéristiques techniques des bielles forgées N54B30

ZRP : Pied de bielle droit, non conique.

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I. Avec sa section centrale plus fine, encadrée de deux semelles qui lui donnent sa forme en « I », la bielle allie rigidité et masse contenue. C’est le profil privilégié sur les moteurs turbo modernes comme le N54, aussi bien pour fiabiliser le bas moteur que pour accompagner une hausse de la pression de suralimentation. Sa déclinaison I-HD (Heavy Duty), au corps renforcé et plus épais, est destinée aux charges extrêmes, avec turbo, compresseur ou protoxyde d’azote.
	Profil I-3P (Boostline). Profil breveté à trois poches, imaginé par Boostline pour associer les qualités des sections en H et en I : une résistance maximale pour une masse en rotation réduite. Le fabricant le réserve aux moteurs suralimentés, jusqu’aux pressions de suralimentation les plus fortes, en turbo, avec compresseur ou avec protoxyde d’azote.
	Profil H. Formée de deux larges flancs plats reliés par une âme centrale, sa section en « H » donne à la bielle une silhouette massive et régulière d’un bout à l’autre. Sur un moteur turbo comme le N54, c’est un profil robuste et polyvalent, taillé pour les préparations courantes : de la fiabilisation du bas moteur lors du passage en pistons forgés jusqu’à une hausse mesurée de la pression de suralimentation.

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur. L’essentiel est d’accorder le grade ARP à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

	ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance. Adapté aux préparations jusqu’à 200 ch par cylindre en 3/8", et jusqu’à 8 500 tr/min, c’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière.
	L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa) est conçu pour les moteurs poussés à l’extrême, jusqu’à 250 ch par cylindre en 3/8", et jusqu’à 10 000 tr/min : très forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. C’est le choix des préparations grosse puissance : course d’accélération (drag), drift, rallye et circuit. Attention : sensible à la corrosion et à la fragilisation par l’hydrogène, il doit impérativement être stocké et monté huilé, à l’abri de l’humidité.
	CA625+ (Custom Age 625+, résistance à la traction 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa) est l’alliage premium d’ARP. À très haute résistance, il vise les préparations les plus extrêmes (plus de 250 ch par cylindre en 3/8", au-delà de 10 000 tr/min), tout en offrant une meilleure tenue à la corrosion atmosphérique et à l’oxydation que l’ARP 2000, et en restant insensible à la fragilisation par l’hydrogène (sans les contraintes de stockage du L19). Idéal pour les applications de bielle et de culasse les plus exigeantes.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

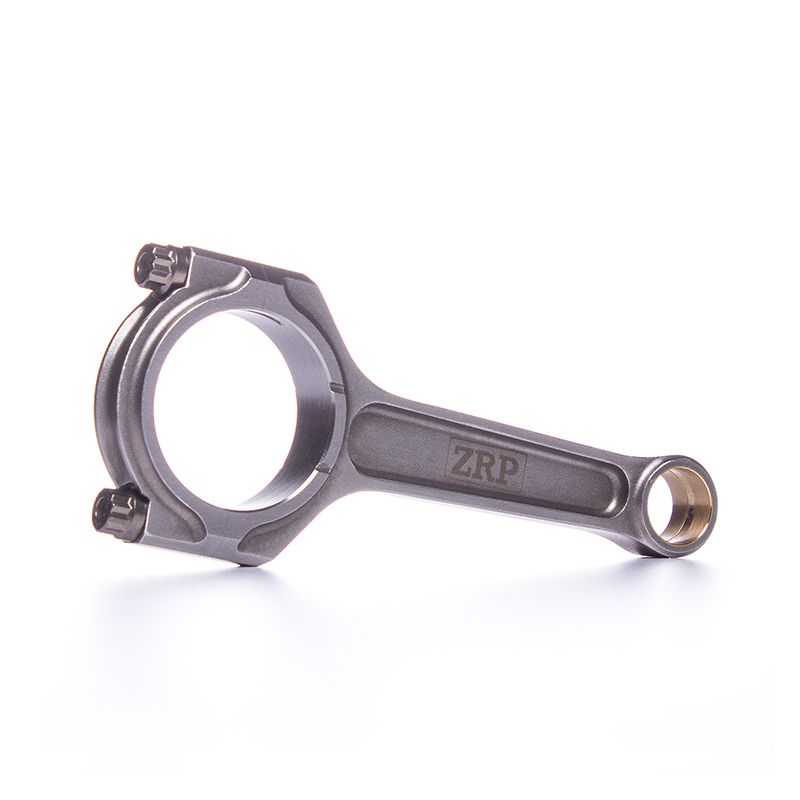

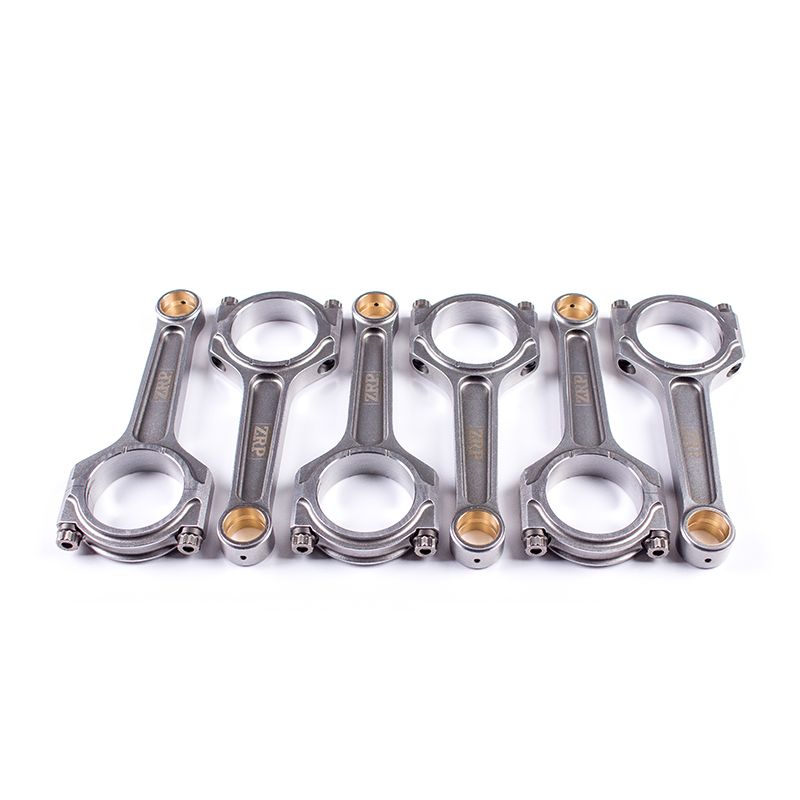

	ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

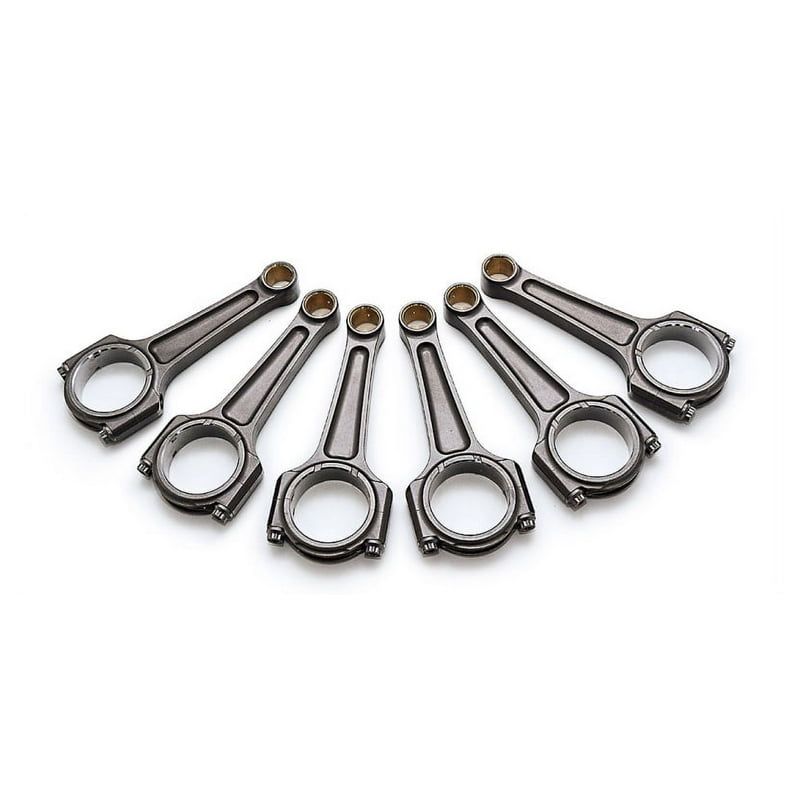

	BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP 2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés.

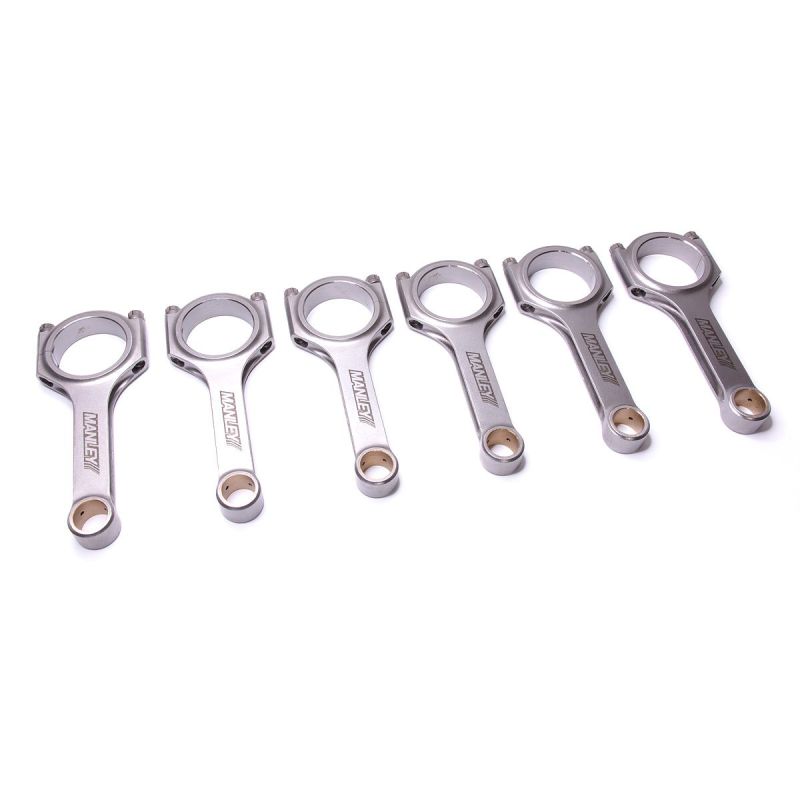

	MANLEY, fabricant américain de bielles forgées depuis 1966. Usinées dans un acier 4340 de qualité aéronautique dégazé sous vide, grenaillées et contrôlées une à une, ses bielles « Turbo Tuff » existent en profil H et I, avec visserie ARP 2000 ou Custom Age 625+. Un grand nom de la préparation moteur, de la route à la compétition.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW N54B30

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur BMW N54B30 (3.0L 24V biturbo) :

Référence OEM : 11 24 7 586 491 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine rend l’âme (bielle rompue, voilée ou marquée), revenir à la configuration constructeur impose de remplacer les bielles et les pistons, souvent endommagés en même temps. La facture grimpe vite, pour une simple remise à niveau.

Pour un budget équivalent, voire inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité nettement supérieures, avec en prime un réel potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de 15 ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
