Bielas forjadas Mazda - 2.3L 16V Turbo - L3-VDT eje 22,5 mm para pistones forjados

El motor Mazda 2.3L 16V Turbo L3-VDT

El L3-VDT es la versión sobrealimentada del cuatro cilindros MZR 2,3 litros de Mazda. Con inyección directa de gasolina (sistema DISI) y turbocompresor, desarrolla unos 260 CV (hasta 263 hp / 267 PS según el mercado) y un par cercano a 380 N·m. Su cilindrada real es de 2 261 cm³ (diámetro 87,5 mm, carrera 94 mm).

Presentado en 2005 en el Mazda 6 MPS, equipó después al Mazda 3 MPS y al Mazda CX-7 hasta 2013. Muy apreciado en preparación, este bloque gana potencia rápidamente mediante la gestión electrónica y el aumento de la presión de soplado: entonces el conjunto móvil pasa a ser la pieza crítica a reforzar.

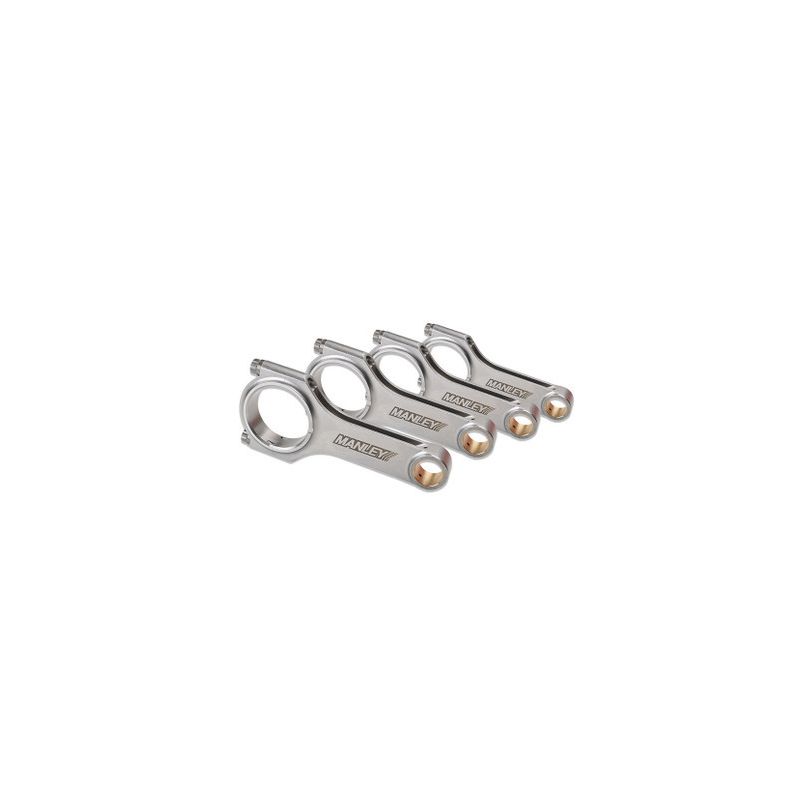

Las bielas forjadas

Forjadas en acero aleado 4340 y mecanizadas con precisión, estas bielas Manley sustituyen a las de serie para soportar potencias y regímenes muy superiores a los de origen. La forja orienta el grano del metal y elimina la porosidad, lo que aporta una resistencia a la fatiga muy superior a una pieza fundida.

Esta ficha reúne las bielas con eje de pistón de 22,5 mm. Se ofrecen tres perfiles: H, H-HD (H reforzado) e I-HD (I reforzado), cada uno con tornillería ARP 2000 o ARP CA625+. La distancia entre centros respeta la cota de origen (150,55 mm) para un montaje directo con pistones forjados adecuados. Diseñadas para motores turbo muy preparados, cubren todas las disciplinas (rally, drift, drag, circuito y rodaje, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el motor de competición.

Características técnicas de las bielas forjadas L3-VDT (eje 22,5 mm)

Par de apriete y alargamiento

Los fabricantes recomiendan el método por alargamiento (galga de estiramiento) frente al apriete por par: medir el estiramiento del tornillo es lo que garantiza la precarga correcta. Una galga de alargamiento es imprescindible para un montaje fiable.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

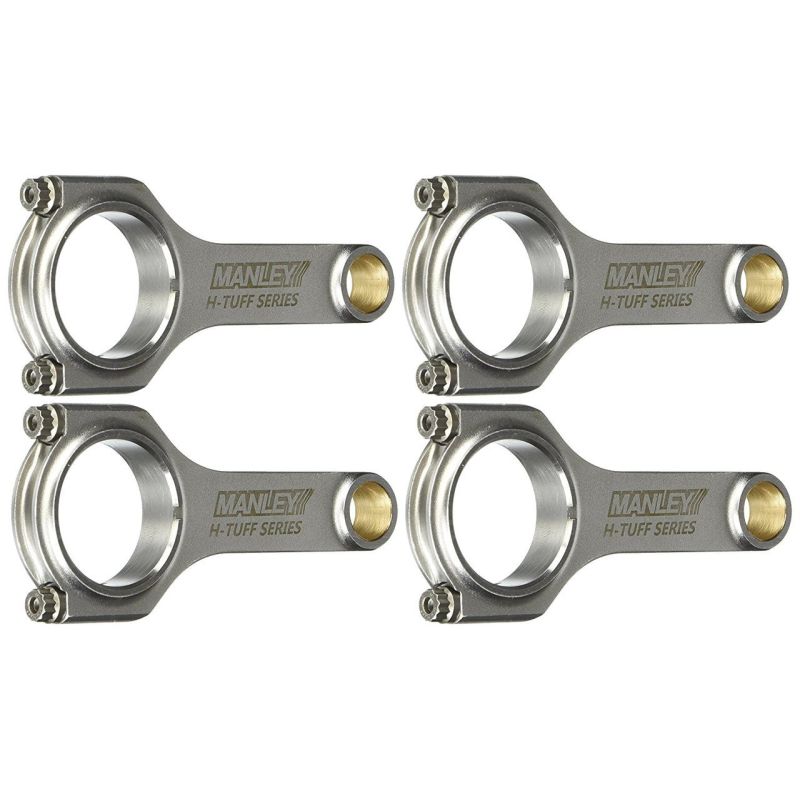

Perfil H. Dos amplios flancos planos, unidos en su centro por un alma, dibujan la sección en «H» de esta biela y le confieren un aspecto macizo y homogéneo en toda su longitud. En un motor turbo como el L3-VDT, es un perfil robusto y polivalente, adecuado para las preparaciones habituales, tanto para fiabilizar el bloque inferior al pasar a pistones forjados como para acompañar un aumento moderado de la presión de soplado. Su variante H-HD (H-Tuff), más gruesa y reforzada, se dirige a las sobrealimentaciones elevadas.

Perfil I-HD (Pro Series I-Beam Turbo Tuff). Variante «Heavy Duty» del perfil I, esta biela conserva la misma arquitectura pero recibe un cuerpo más grueso y reforzado, diseñado para soportar esfuerzos claramente superiores. Está reservada a las cargas extremas de las preparaciones turbo, con compresor o con óxido nitroso llevadas a alta potencia y a alta presión de soplado.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es una de las piezas más solicitadas del motor: mantiene el sombrerete durante las inversiones de esfuerzo a alto régimen. En estas bielas hay dos calidades ARP disponibles. Cubren las preparaciones turbo más variadas, del circuito al drift, pasando por el drag y el rally, y se eligen según la potencia buscada.

ARP 2000 es un acero forjado de baja aleación, tratado en masa, con una resistencia a la tracción en torno a 220 000 psi, es decir ~1 517 MPa. Su rosca se lamina después del tratamiento térmico, lo que endurece el fondo del filete y da una excelente resistencia a la fatiga cíclica; químicamente estable, no impone ninguna condición de almacenamiento. El grado está dado hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm: es el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. En este L3-VDT con bulón de 22,5 mm equipa los tres perfiles Manley propuestos, H, H-HD e I-HD, en 3/8"-38 mm.

CA625+ (Custom Age 625+) es la aleación premium de ARP: su resistencia a la tracción va de 260 000 a 280 000 psi, es decir de ~1 793 a 1 931 MPa, gracias a una designación envejecida y a un tratamiento térmico dedicado, con rosca laminada después del tratamiento. Apunta a las preparaciones más extremas, por encima de 250 CV por cilindro en 3/8" y más allá de 10 000 rpm. Su química le da una mejor resistencia a la corrosión atmosférica y a la oxidación que el ARP 2000, y es insensible a la fragilización por hidrógeno. En este L3-VDT se ofrece sobre las Manley H-HD e I-HD en 3/8"-38 mm.

Tornillos ARP de biela disponibles aparte: tornillos ARP 3/8" x 38 mm.

Comprar la galga de alargamiento ARP →

Medición del alargamiento de los tornillos

En el L3-VDT, el apriete por par solo ofrece una imagen indirecta de la precarga: el rozamiento de la rosca, la limpieza del alojamiento roscado y el lubricante de montaje hacen variar el resultado de un tornillo a otro. La medición del alargamiento elimina esas diferencias.

Las marcas disponibles

MANLEY, fabricante estadounidense de bielas forjadas desde 1966. Mecanizadas en acero 4340 de calidad aeronáutica desgasificado al vacío, granalladas y controladas una a una, sus bielas «Turbo Tuff» existen en perfil en H e I, con tornillería ARP 2000 o Custom Age 625+. Un gran nombre de la preparación de motores, de la calle a la competición.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Mazda L3-VDT

Estas bielas forjadas son compatibles con los vehículos equipados con el motor Mazda 2.3L 16V Turbo L3-VDT (MZR 2.3 DISI), con eje de pistón de 22,5 mm.

Referencia OEM: L3K9-11-210A (alt. L3K9-11-210B) (juego de 4 bielas)

Por qué es la solución más económica

En un Mazda 2.3 L3-VDT (MZR DISI), una biela de serie que cede suele arrastrar el pistón y marcar el bloque: reconstruir por completo un bloque inferior destrozado cuesta mucho más que montar de forma preventiva un juego de bielas forjadas.

Con una inversión contenida, las bielas forjadas Manley en acero 4340 aseguran la preparación, soportan el aumento de presión del turbo y evitan la rotura a alta potencia. En lugar de arriesgar el bloque, se fiabiliza el motor de forma duradera y con margen para evolucionar: la opción más rentable a largo plazo.
