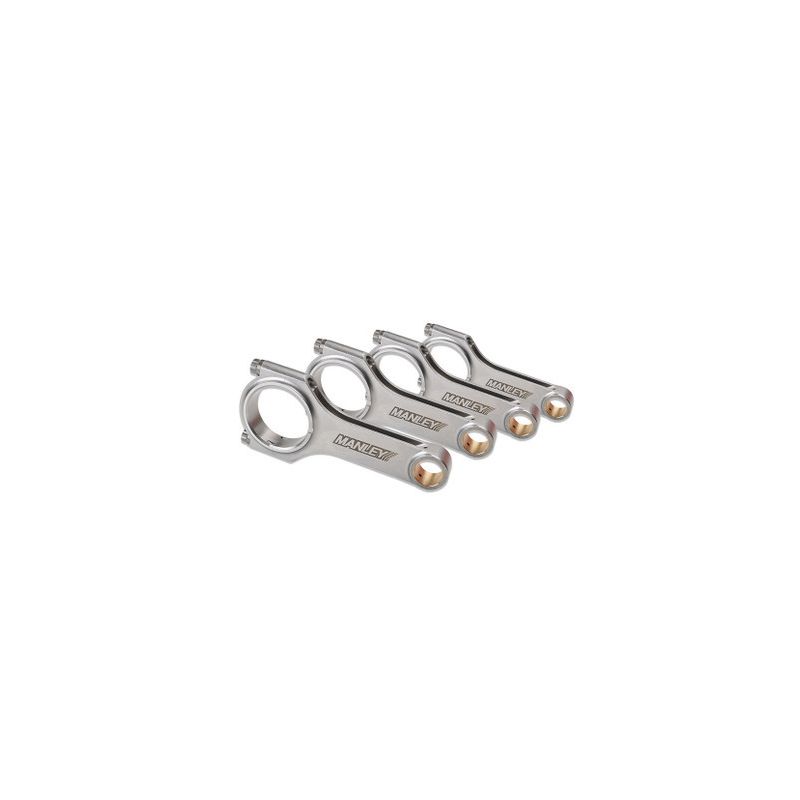

Kit de 4 bielles forgées en acier 4340 pour Mazda 2.3 16V Turbo L3-VDT.
Le L3-VDT est la version suralimentée du quatre-cylindres MZR 2,3 litres de Mazda. Doté de l’injection directe d’essence (système DISI) et d’un turbocompresseur, il développe environ 260 ch (jusqu’à 263 ch / 267 PS selon les marchés) et un couple proche de 380 N·m. Sa cylindrée réelle est de 2 261 cm³ (alésage 87,5 mm, course 94 mm).
Apparu en 2005 sur la Mazda 6 MPS, il a ensuite équipé la Mazda 3 MPS et le Mazda CX-7 jusqu’en 2013. Très prisé en préparation, ce bloc gagne vite en puissance par la gestion électronique et l’augmentation de pression de suralimentation : l’embiellage devient alors le point critique à fiabiliser.
Forgées dans un acier allié 4340 puis usinées avec précision, ces bielles Manley remplacent les bielles d’usine pour encaisser des puissances et des régimes très supérieurs à ceux d’origine. La forge oriente le fil du métal et élimine la porosité, ce qui procure une tenue en fatigue très supérieure à une pièce coulée.
Cette fiche regroupe les bielles à axe de piston de 22,5 mm. Trois profils sont proposés : H, H-HD (H renforcé) et I-HD (I renforcé), chacun avec une visserie ARP 2000 ou ARP CA625+. L’entraxe respecte la cote d’origine (150,55 mm) pour un montage direct avec des pistons forgés adaptés. Conçues pour les moteurs turbo fortement préparés, elles couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 22,5 mm | Largeur pied | Diamètre tête OEM 55,02 mm | Largeur tête | Entraxe OEM 150,55 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| 14032-4 | Manley | H | ARP 2000-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 150,55 mm | 610 g | |
| 15032-4 | Manley | H-HD | ARP 2000-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 150,55 mm | 640 g | |
| 15032R6-4 | Manley | H-HD | ARP CA625+-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 150,55 mm | 640 g | |
| 14432-4 | Manley | I-HD | ARP 2000-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 150,55 mm | 600 g | |
| 14432R6-4 | Manley | I-HD | ARP CA625+-3/8"-38mm | 22,5 mm | 55,02 mm | 21,82 mm | 150,55 mm | 600 g |
| Référence | Visserie | Couple max. (sans jauge) | Allongement (avec jauge) |
|---|---|---|---|
| 14032-4 | ARP 2000 | 81,3 N·m | 0,147 – 0,157 mm |
| 15032-4 | ARP 2000 | 81,3 N·m | 0,147 – 0,157 mm |
| 15032R6-4 | ARP CA625+ | 88,1 N·m | 0,160 – 0,170 mm |
| 14432-4 | ARP 2000 | 81,3 N·m | 0,147 – 0,157 mm |
| 14432R6-4 | ARP CA625+ | 81,3 N·m | 0,160 – 0,170 mm |
Les fabricants recommandent la méthode par allongement (stretch gauge) plutôt que le serrage au couple : c’est la mesure de l’étirement de la vis qui garantit la précontrainte correcte. Une jauge d’allongement est indispensable pour un montage fiable.
| Le 4340 est un acier allié au nickel-chrome-molybdène réputé pour son excellent compromis entre résistance mécanique, ténacité et tenue en fatigue. C’est la matière de référence des bielles de préparation : elle supporte les hautes pressions de combustion et les montées en régime sans se déformer durablement. Face à une bielle de série en métal fritté, le 4340 forgé affiche environ +19 % de limite élastique en plus, +8 % de résistance à la traction et de +19 à +37 % de tenue en fatigue, un gain déterminant sous les charges répétées d'un moteur suralimenté. |

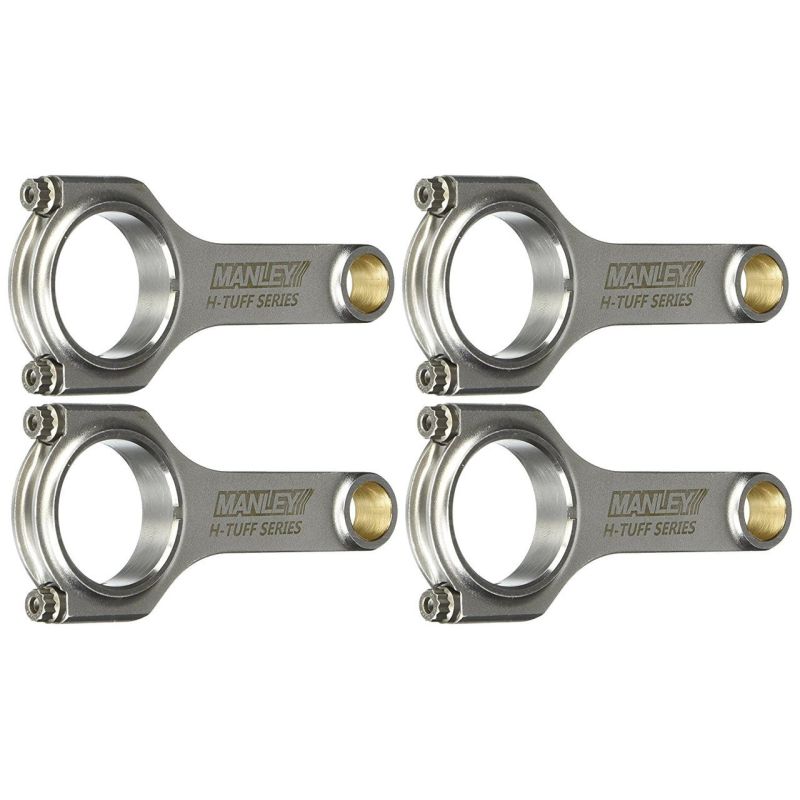

 | Profil H. Section en « H » offrant une grande rigidité et une excellente résistance aux fortes charges : c’est le profil privilégié pour les moteurs turbo à fort couple. La version H-HD (Heavy Duty) ajoute de la matière pour les préparations les plus poussées. |
 | Profil I-HD. Bielle en I renforcée (Pro Series I-Beam Turbo Tuff de Manley) : sa section centrale plus compacte allège l’ensemble tout en conservant une grande robustesse, un bon choix pour gagner en régime sans sacrifier la fiabilité. |
La vis de bielle est l’une des pièces les plus sollicitées du moteur : c’est elle qui maintient le chapeau lors des inversions d’effort à haut régime. Sur ces bielles, deux nuances ARP sont disponibles. Elles couvrent les préparations turbo les plus variées, du circuit au drift, en passant par le drag et le rallye, et se choisissent selon la puissance visée.
 | ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le standard haute performance. En diamètre 3/8", il couvre les préparations jusqu’à environ 200 ch par cylindre et des régimes jusqu’à 8 500 tr/min. C’est le grade le plus polyvalent, employé en circuit, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière. |
 | ARP Custom Age 625+ (résistance à la traction d’environ 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa) est l’alliage premium d’ARP. En diamètre 3/8", il vise les préparations les plus extrêmes, au-delà de 250 ch par cylindre, à des régimes pouvant atteindre 10 000 tr/min. Insensible à la corrosion et à la fragilisation par l’hydrogène (sans les contraintes de stockage du L19), c’est le choix des applications de bielle les plus exigeantes. |
Vis ARP de bielle disponibles à part : vis ARP 3/8" x 38 mm.
Acheter la jauge d'allongement ARP →
En complément du serrage au couple, la mesure de l'allongement des vis de bielle est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple & allongement ci-dessus). Cette méthode s'affranchit des écarts de frottement propres au serrage au couple et sécurise l'assemblage sur les moteurs fortement sollicités. |
 | MANLEY, fabricant américain de bielles forgées depuis 1966. Usinées dans un acier 4340 de qualité aéronautique dégazé sous vide, grenaillées et contrôlées une à une, ses bielles « Turbo Tuff » existent en profil H et I, avec visserie ARP 2000 ou Custom Age 625+. Un grand nom de la préparation moteur, de la route à la compétition. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
Ces bielles forgées sont compatibles avec les véhicules équipés du moteur Mazda 2.3L 16V Turbo L3-VDT (MZR 2.3 DISI), à axe de piston de 22,5 mm.
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Mazda | Mazda 3 MPS (BK) | L3-VDT | 260 ch | 2007–2009 |
| Mazda | Mazda 3 MPS (BL) | L3-VDT | 260 ch | 2009–2013 |
| Mazda | Mazda 6 MPS (GG) | L3-VDT | 260 ch | 2005–2007 |
| Mazda | CX-7 (ER) 2.3 DISI Turbo | L3-VDT | 260 ch | 2007–2012 |
Référence OEM : L3K9-11-210A (alt. L3K9-11-210B) (jeu de 4 bielles)
Sur un Mazda 2.3 L3-VDT (MZR DISI), une bielle d’origine qui lâche emporte généralement le piston et marque le bloc : la remise en état complète d’un bas moteur détruit coûte bien plus cher qu’un jeu de bielles forgées monté en prévention.
Pour un investissement maîtrisé, les bielles forgées Manley en acier 4340 sécurisent la préparation, encaissent la montée en pression du turbo et évitent la casse à forte puissance. Plutôt que de risquer le bloc, on fiabilise durablement le moteur tout en gardant de la marge pour évoluer : c’est le choix le plus rentable sur la durée.
