Gesmede drijfstangen Mazda - 2.3L 16V Turbo - L3-VDT pen 22,5 mm voor gesmede zuigers

De Mazda 2.3L 16V Turbo L3-VDT motor

De L3-VDT is de turboversie van Mazda’s 2,3-liter MZR-viercilinder. Met directe benzine-inspuiting (DISI-systeem) en een turbo levert hij circa 260 pk (tot 263 hp / 267 PS afhankelijk van de markt) en een koppel rond 380 N·m. De werkelijke cilinderinhoud bedraagt 2 261 cm³ (boring 87,5 mm, slag 94 mm).

Geïntroduceerd in 2005 op de Mazda 6 MPS, kwam hij daarna in de Mazda 3 MPS en de Mazda CX-7 tot 2013. Geliefd bij tuners wint dit blok snel vermogen via software en hogere laaddruk, waarna het krukmechanisme het kritieke onderdeel wordt om te versterken.

De gesmede drijfstangen

Gesmeed uit 4340-legeringsstaal en nauwkeurig bewerkt, vervangen deze Manley-drijfstangen de fabrieksstangen om vermogens en toerentallen ver boven standaard te verdragen. Smeden richt de metaalvezel en verwijdert porositeit, wat een veel betere vermoeiingssterkte geeft dan een gegoten onderdeel.

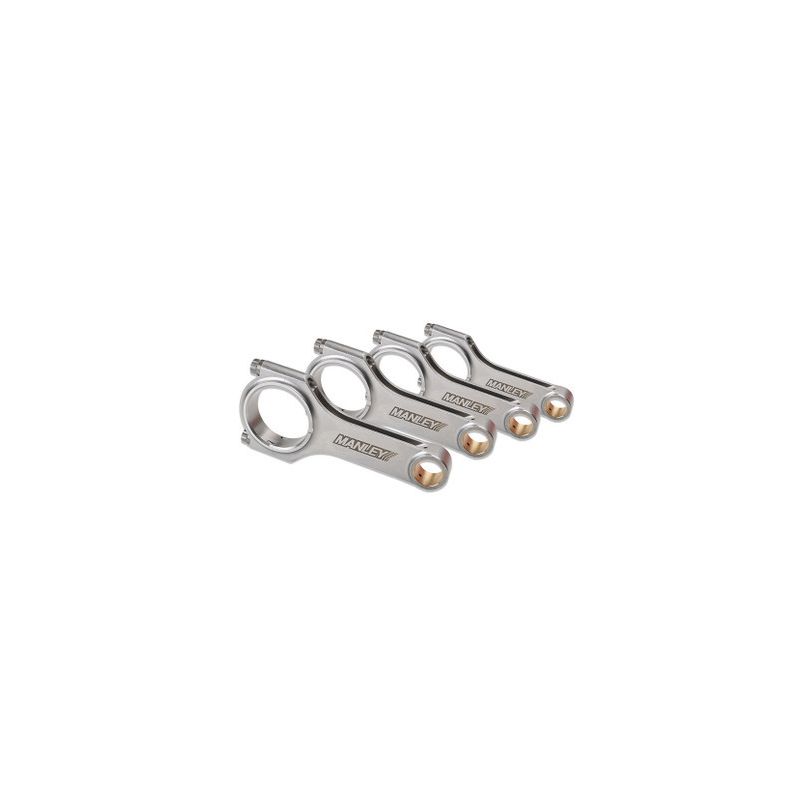

Deze pagina omvat de drijfstangen met een zuigerpen van 22,5 mm. Er zijn drie profielen: H, H-HD (versterkte H) en I-HD (versterkte I), elk met ARP 2000- of ARP CA625+-bouten. De hart-op-hartafstand volgt de OEM-maat (150,55 mm) voor directe montage met passende gesmede zuigers. Gemaakt voor zwaar getunede turbomotoren, dekken ze alle disciplines (rally, drift, drag, circuit en trackdays, bergrace, time attack) en begeleiden ze Stage 2-, Stage 3- en Stage 4+-projecten tot aan de wedstrijdmotor.

Technische specificaties van de gesmede L3-VDT-drijfstangen (pen 22,5 mm)

Aanhaalmoment en rek

Fabrikanten raden de rekmethode (stretch gauge) aan boven aanhalen op koppel: het meten van de boutrek garandeert de juiste voorspanning. Een rekmeter is onmisbaar voor een betrouwbare montage.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

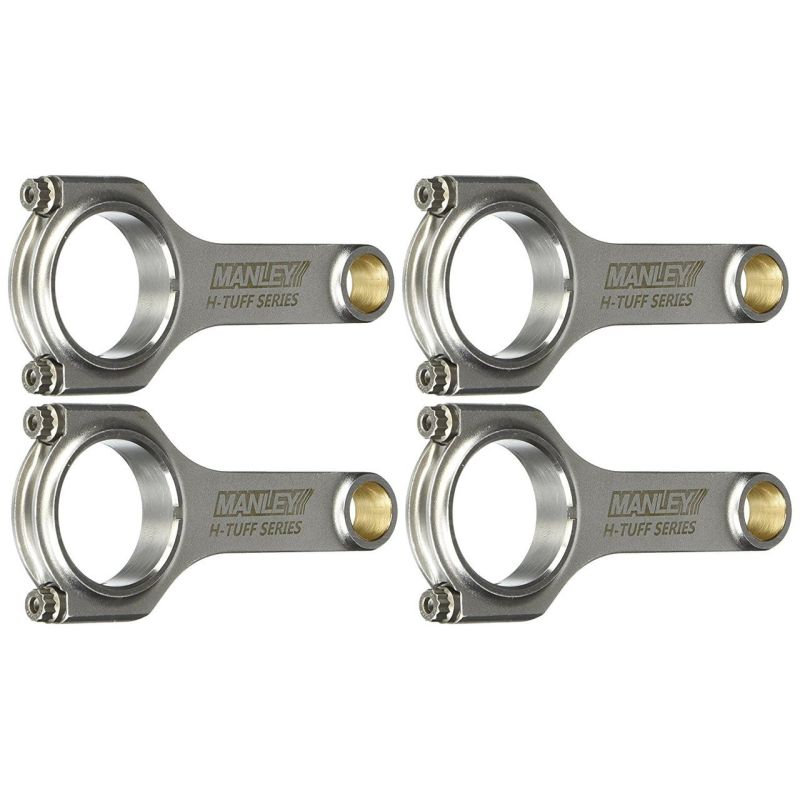

H-profiel. Twee brede vlakke flanken, in het midden verbonden door een lijf, vormen de „H”-doorsnede van deze drijfstang en geven haar over de volledige lengte een massief en gelijkmatig uiterlijk. Op een turbomotor zoals de L3-VDT is dit een robuust en veelzijdig profiel voor gangbare projecten, of het nu gaat om het onderblok betrouwbaar maken bij de overstap naar gesmede zuigers of om een gematigde verhoging van de laaddruk op te vangen. De H-HD-variant (H-Tuff), dikker en versterkt, richt zich op hoge laaddrukken.

I-HD-profiel (Pro Series I-Beam Turbo Tuff). Als „Heavy Duty”-variant van het I-profiel behoudt deze drijfstang dezelfde architectuur, maar krijgt een dikker en versterkt lichaam, ontworpen om duidelijk hogere krachten op te vangen. Hij is voorbehouden aan de extreme belastingen van turbo-, compressor- of lachgasprojecten met hoog vermogen en hoge laaddruk.

Hoe kies je de drijfstangbouten?

De drijfstangbout is een van de zwaarst belaste delen van de motor: hij houdt de kap vast bij belastingswisselingen op hoog toerental. Op deze drijfstangen zijn twee ARP-kwaliteiten beschikbaar. Ze dekken de meest uiteenlopende turbobuilds, van circuit tot drift, drag en rally, en worden gekozen op basis van het beoogde vermogen.

ARP 2000 is een gesmeed laaggelegeerd staal, in de massa behandeld, met een treksterkte rond 220 000 psi, dus ~1 517 MPa. De schroefdraad wordt na de warmtebehandeling gerold, wat de draadvoet verstevigt en een uitstekende weerstand tegen cyclische vermoeiing geeft; chemisch stabiel legt hij geen opslagvoorwaarde op. De kwaliteit is toegelaten tot 200 pk per cilinder in 3/8" en tot 8 500 t/min: het is de meest gebruikte op circuit, trackday, drift, rally, drag en heuvelklim. Op deze L3-VDT met zuigerpen van 22,5 mm zit hij op alle drie aangeboden Manley-profielen, H, H-HD en I-HD, in 3/8"-38 mm.

CA625+ (Custom Age 625+) is de topligering van ARP: de treksterkte loopt van 260 000 tot 280 000 psi, dus ~1 793 tot 1 931 MPa, dank zij een verouderde staalsoort en een specifieke warmtebehandeling, met na de behandeling gerolde schroefdraad. Hij richt zich op de meest extreme opbouwen, boven 250 pk per cilinder in 3/8" en boven 10 000 t/min. Zijn chemie geeft hem een betere weerstand tegen atmosferische corrosie en oxidatie dan ARP 2000, en hij is ongevoelig voor waterstofverbrossing. Op deze L3-VDT wordt hij op de Manley H-HD en I-HD in 3/8"-38 mm aangeboden.

ARP-drijfstangbouten los verkrijgbaar: ARP-bouten 3/8" x 38 mm.

Koop de ARP-rekmeter →

Meting van de boutrek

Op de L3-VDT geeft aandraaien op koppel slechts een indirect beeld van de voorspanning: de wrijving van de schroefdraad, de reinheid van het tapgat en het montagemiddel doen het resultaat van bout tot bout verschillen. De rekmeting sluit die spreiding uit.

De aangeboden merken

MANLEY, Amerikaanse fabrikant van gesmede drijfstangen sinds 1966. Vervaardigd uit vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en stuk voor stuk gecontroleerd, bestaan zijn „Turbo Tuff”-drijfstangen in H-Beam en I-Beam, met ARP 2000- of Custom Age 625+-bouten. Een grote naam in motorbouw, van straat tot competitie.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de Mazda L3-VDT-motor

Deze gesmede drijfstangen passen op voertuigen met de Mazda 2.3L 16V Turbo L3-VDT (MZR 2.3 DISI) motor, met een zuigerpen van 22,5 mm.

OEM-referentie: L3K9-11-210A (alt. L3K9-11-210B) (set van 4 drijfstangen)

Waarom dit de meest voordelige oplossing is

Op een Mazda 2.3 L3-VDT (MZR DISI) neemt een brekende standaard drijfstang meestal de zuiger mee en beschadigt het blok: het volledig reviseren van een vernield onderblok kost veel meer dan preventief een set gesmede drijfstangen monteren.

Voor een beheerst budget beveiligen de gesmede Manley-drijfstangen in 4340-staal de motorbouw, verdragen ze de oplopende laaddruk en voorkomen ze breuk bij hoog vermogen. In plaats van het blok te riskeren maak je de motor blijvend betrouwbaar, met reserve om verder te gaan: op termijn de meest rendabele keuze.
