Bielle forgiate Mazda - 2.3L 16V Turbo - L3-VDT spinotto 22,5 mm per pistoni forgiati

Il motore Mazda 2.3L 16V Turbo L3-VDT

Il L3-VDT è la versione sovralimentata del quattro cilindri MZR 2,3 litri di Mazda. Con iniezione diretta di benzina (sistema DISI) e turbocompressore, eroga circa 260 CV (fino a 263 hp / 267 PS a seconda del mercato) e una coppia vicina a 380 N·m. La cilindrata reale è di 2 261 cm³ (alesaggio 87,5 mm, corsa 94 mm).

Introdotto nel 2005 sulla Mazda 6 MPS, ha poi equipaggiato la Mazda 3 MPS e il Mazda CX-7 fino al 2013. Molto apprezzato nell’elaborazione, questo blocco guadagna potenza rapidamente tramite la gestione elettronica e l’aumento della pressione di sovralimentazione: il manovellismo diventa allora il punto critico da rinforzare.

Le bielle forgiate

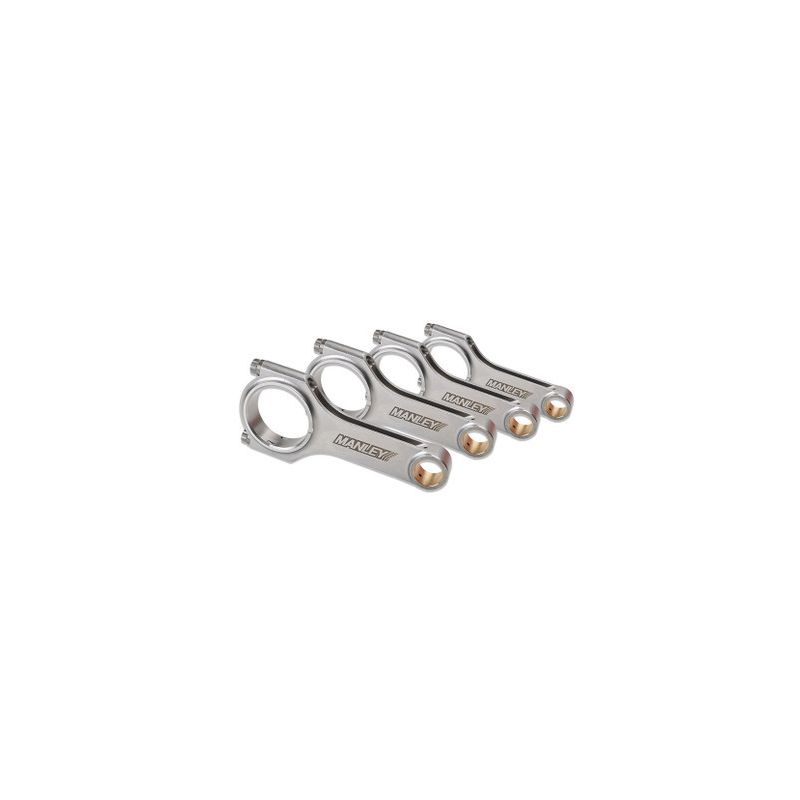

Forgiate in acciaio legato 4340 e lavorate con precisione, queste bielle Manley sostituiscono quelle di serie per sopportare potenze e regimi molto superiori all’origine. La forgiatura orienta il flusso del metallo ed elimina la porosità, offrendo una resistenza a fatica molto superiore a un pezzo fuso.

Questa scheda raggruppa le bielle con spinotto da 22,5 mm. Sono proposti tre profili: H, H-HD (H rinforzato) e I-HD (I rinforzato), ciascuno con bulloneria ARP 2000 o ARP CA625+. L’interasse rispetta la quota d’origine (150,55 mm) per un montaggio diretto con pistoni forgiati adeguati. Realizzate per i motori turbo fortemente elaborati, coprono tutte le discipline (rally, drift, drag, pista e track day, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate L3-VDT (spinotto 22,5 mm)

Coppia di serraggio e allungamento

I costruttori raccomandano il metodo per allungamento (stretch gauge) rispetto al serraggio a coppia: misurare l’allungamento della vite garantisce il precarico corretto. Un calibro di allungamento è indispensabile per un montaggio affidabile.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

I profili di biella

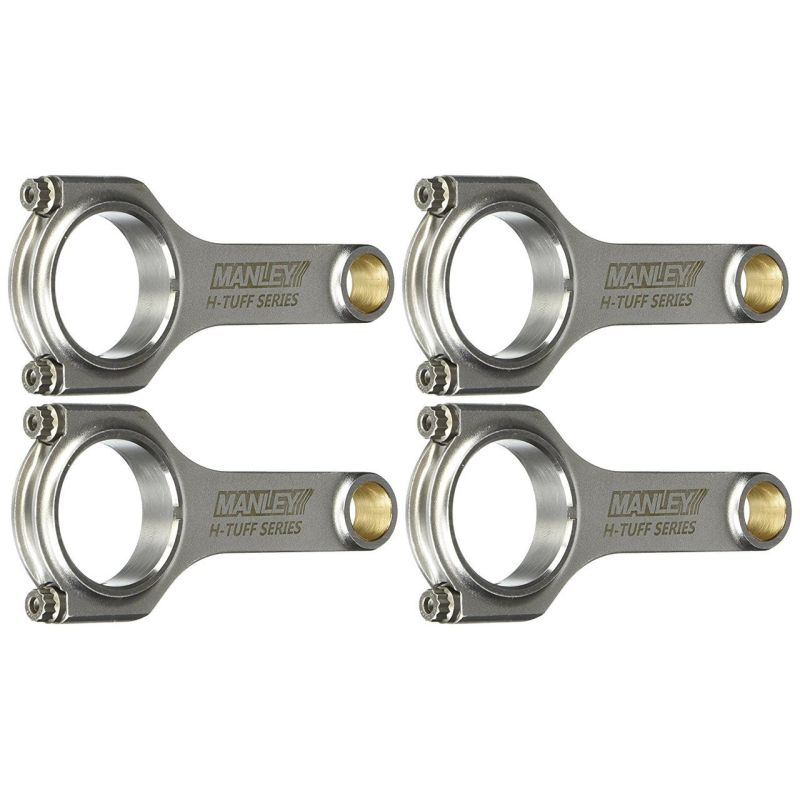

Profilo H. Due ampi fianchi piatti, collegati al centro da un’anima, disegnano la sezione a «H» di questa biella e le conferiscono un aspetto massiccio e omogeneo lungo tutta la sua lunghezza. Su un motore turbo come il L3-VDT è un profilo robusto e versatile, adatto alle elaborazioni più comuni, sia per rendere affidabile la parte bassa del motore con il passaggio a pistoni forgiati sia per accompagnare un aumento misurato della pressione di sovralimentazione. La sua variante H-HD (H-Tuff), più spessa e rinforzata, è rivolta alle sovralimentazioni elevate.

Profilo I-HD (Pro Series I-Beam Turbo Tuff). Variante «Heavy Duty» del profilo I, questa biella mantiene la stessa architettura ma riceve un fusto più spesso e rinforzato, progettato per sopportare sforzi nettamente maggiori. È riservata ai carichi estremi delle elaborazioni turbo, con compressore o protossido d’azoto spinte a forte potenza e ad alta pressione di sovralimentazione.

Come scegliere la bulloneria di biella?

La vite di biella è uno dei componenti più sollecitati del motore: trattiene il cappello durante le inversioni di carico ad alto regime. Su queste bielle sono disponibili due qualità ARP. Coprono le preparazioni turbo più varie, dalla pista al drift, passando per drag e rally, e si scelgono in base alla potenza desiderata.

ARP 2000 è un acciaio fucinato debolmente legato, trattato in massa, con una resistenza alla trazione intorno a 220 000 psi, ossia ~1 517 MPa. La filettatura è rullata dopo il trattamento termico, il che incrudisce il fondo del filetto e dà un’eccellente tenuta a fatica ciclica; chimicamente stabile, non impone alcuna condizione di stoccaggio. La classe è data fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min: è la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Su questo L3-VDT con spinotto da 22,5 mm equipaggia i tre profili Manley proposti, H, H-HD e I-HD, in 3/8"-38 mm.

CA625+ (Custom Age 625+) è la lega premium di ARP: la resistenza alla trazione va da 260 000 a 280 000 psi, ossia da ~1 793 a 1 931 MPa, grazie a una designazione invecchiata e a un trattamento termico dedicato, con filettatura rullata dopo il trattamento. Mira alle preparazioni più estreme, oltre 250 CV per cilindro in 3/8" e oltre 10 000 giri/min. La sua chimica gli dà una migliore tenuta alla corrosione atmosferica e all’ossidazione rispetto all’ARP 2000, ed è insensibile all’infragilimento da idrogeno. Su questo L3-VDT è proposto sulle Manley H-HD e I-HD in 3/8"-38 mm.

Viti ARP di biella disponibili a parte: viti ARP 3/8" x 38 mm.

Acquista il comparatore di allungamento ARP →

Misurazione dell'allungamento delle viti

Sul L3-VDT il serraggio a coppia fornisce solo un’immagine indiretta del precarico: l’attrito del filetto, la pulizia della sede filettata e il lubrificante di montaggio fanno variare il risultato da una vite all’altra. La misura dell’allungamento elimina queste dispersioni.

Le marche proposte

MANLEY, costruttore americano di bielle forgiate dal 1966. Lavorate in acciaio 4340 di qualità aeronautica degassato sotto vuoto, pallinate e controllate una a una, le sue bielle «Turbo Tuff» esistono in profilo H-Beam e I-Beam, con viteria ARP 2000 o Custom Age 625+. Un grande nome della preparazione motori, dalla strada alla competizione.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Mazda L3-VDT

Queste bielle forgiate sono compatibili con i veicoli equipaggiati con il motore Mazda 2.3L 16V Turbo L3-VDT (MZR 2.3 DISI), con spinotto da 22,5 mm.

Riferimento OEM: L3K9-11-210A (alt. L3K9-11-210B) (set di 4 bielle)

Perché è la soluzione più economica

Su un Mazda 2.3 L3-VDT (MZR DISI), una biella di serie che cede trascina di solito il pistone e segna il blocco: ricostruire completamente un monoblocco distrutto costa molto più che montare per prevenzione un set di bielle forgiate.

Con un investimento contenuto, le bielle forgiate Manley in acciaio 4340 mettono in sicurezza la preparazione, sopportano l’aumento della pressione di sovralimentazione ed evitano la rottura ad alta potenza. Invece di rischiare il blocco si rende il motore affidabile a lungo, con margine per crescere: la scelta più redditizia nel tempo.
