Bielles forgées Citroën / Peugeot - 2.0L 16V - XU10J4RS pour pistons forgés

Le moteur Citroën / Peugeot XU10J4RS (2.0 16V)

Le XU10J4RS est la version haute performance du 2.0 litres 16 soupapes de la famille XU du groupe PSA. Atmosphérique, il cube 1 998 cm³ avec un alésage et une course tous deux fixés à 86 mm, une cote carrée qui autorise les hauts régimes sans allonger exagérément la course. Sa culasse 16 soupapes lui donne un caractère vif, franchement orienté vers le haut de la plage, et une puissance qui atteint 167 ch dans sa définition la plus poussée. Il est l'aboutissement d'une lignée de moteurs XU qui a bâti la réputation sportive de la marque au cours des années 1990.

On le retrouve sous le capot des Peugeot 306 S16, Citroën ZX 16V et Xsara VTS produites entre 1996 et 2005, des compactes devenues des références en rallye comme sur circuit. C'est justement cet usage qui met en évidence la limite du bloc : conçu pour la route, l'embiellage d'origine encaisse mal les séances prolongées à haut régime, l'adoption d'arbres à cames plus généreux, d'une admission libérée ou d'une suralimentation. Des bielles forgées en acier 4340 apportent la réserve de résistance qui manque, protègent le vilebrequin et rendent le montage de pistons forgés parfaitement cohérent.

Les bielles forgées

Forgées puis usinées dans un acier 4340 à haute résistance, ces bielles répondent au besoin des XU10J4RS préparés : fiabiliser le bas moteur dès que la puissance, le régime ou la pression cylindre sortent des valeurs d’usine. Le remplacement devient incontournable au passage en pistons forgés, lors d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée, situations dans lesquelles la bielle de série, avec son entraxe de 158 mm et son axe de 20 mm, ne dispose plus d’aucune réserve.

Pensées pour les moteurs préparés, atmosphériques poussés comme suralimentés par turbo ou par compresseur, elles couvrent l’ensemble des disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+ jusqu’au bloc de compétition entièrement reconstruit, à 610 g par bielle et en profil I.

Caractéristiques techniques des bielles forgées XU10J4RS (axe 20 mm)

Couple de serrage et allongement

Le surserrage ne casse pas seulement la vis : il peut aussi endommager le filetage de la bielle, et une bielle au taraudage abîmé est perdue. Avant ce stade, dépasser la plage prescrite plastifie la vis, qui garde un allongement permanent et n’exerce plus la précharge attendue, pendant que la surcharge déforme le logement de coussinet et ovalise la tête de bielle : le coussinet se retrouve pincé, le film d’huile s’amincit et la température de palier grimpe. Le défaut opposé, le sous-serrage, laisse simplement le chapeau bouger : décollement à chaque inversion d’effort, plan de joint qui se dégrade, coussinet maté, jeu qui s’ouvre, pression d’huile qui baisse. Sur ce XU10J4RS, les valeurs à appliquer aux quatre bielles ZRP sont celles du tableau ci-dessous, publiées par le fabricant de la visserie, avec des chiffres propres à l’ARP 2000 et à l’ARP L19 en 3/8". Le contrôle de l’allongement au comparateur reste la méthode de référence ; montage au lubrifiant ARP et notice du kit prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I (I renforcé). La bielle en I, à section centrale plus fine, est plus légère : moins d’inertie et des montées en régime plus libres, un atout sur un moteur vif et haut en régime comme le XU10J4RS. Forgée en acier 4340, sa structure renforcée encaisse des charges élevées sans pénaliser le poids.

Comment choisir sa visserie de bielle ?

Sur un 2.0 16V qui prend ses tours, la vis de bielle est la pièce qui décide de tout : c’est elle qui borne le régime maximal et la pression cylindre admissibles. Le grade se choisit donc selon la discipline et le profil de sollicitation, du couple repris à bas régime en rallye au régime tenu de longues minutes sur circuit, en passant par les pointes très brèves du drag, puis selon la puissance visée par cylindre. Les deux grades proposés ici en 3/8"-38 mm exigent le même soin au montage : couple et allongement respectés à la lettre.

ARP 2000, avec ses ~220 000 psi (~1 517 MPa) de résistance à la traction, correspond au besoin réel de la grande majorité des XU10J4RS de compétition : jusqu’à 200 ch par cylindre en 3/8" et 8 500 tr/min. C’est le grade que l’on croise en circuit et en trackday, en drift, en rallye, en drag et en course de côte, et il n’exige aucune contrainte de stockage particulière, ce qui simplifie la vie en atelier comme au bord de la piste.

L19 monte à ~260 000 psi (~1 793 MPa) et couvre jusqu’à 250 ch par cylindre en 3/8" ainsi que 10 000 tr/min. Il s’adresse aux XU10J4RS qui travaillent sous très forte pression de suralimentation, avec une pression cylindre élevée et des hauts régimes soutenus, ainsi qu’aux grosses puissances en drag, en drift, en rallye et sur circuit. Sa contrepartie doit être connue avant l’achat : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il se stocke et se monte huilé, à l’abri de l’humidité, jamais nu dans une caisse à outils.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

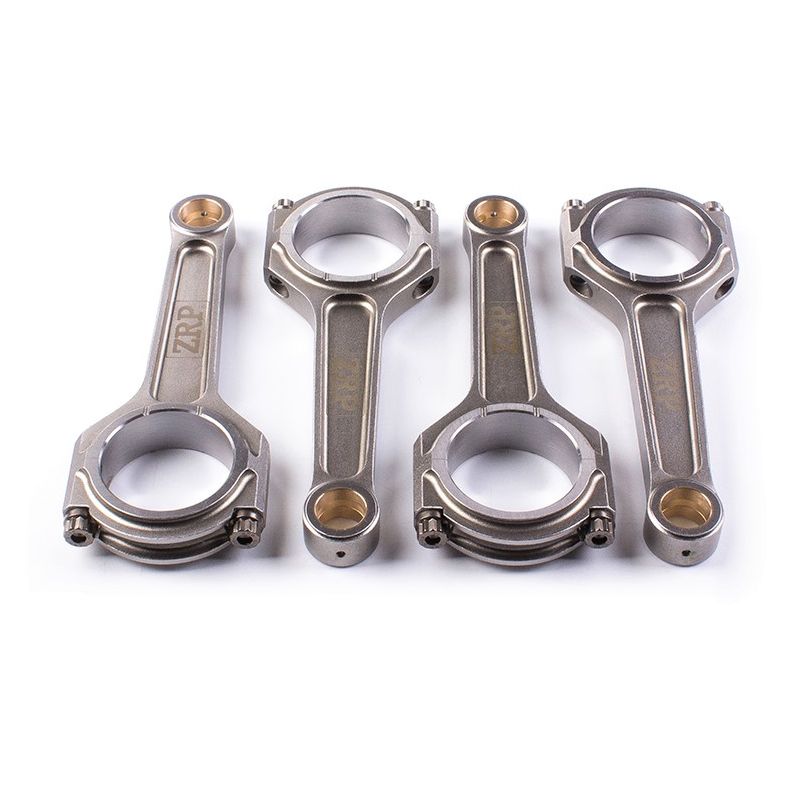

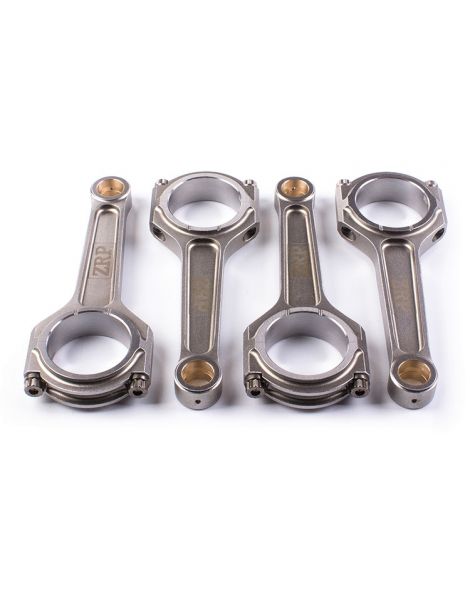

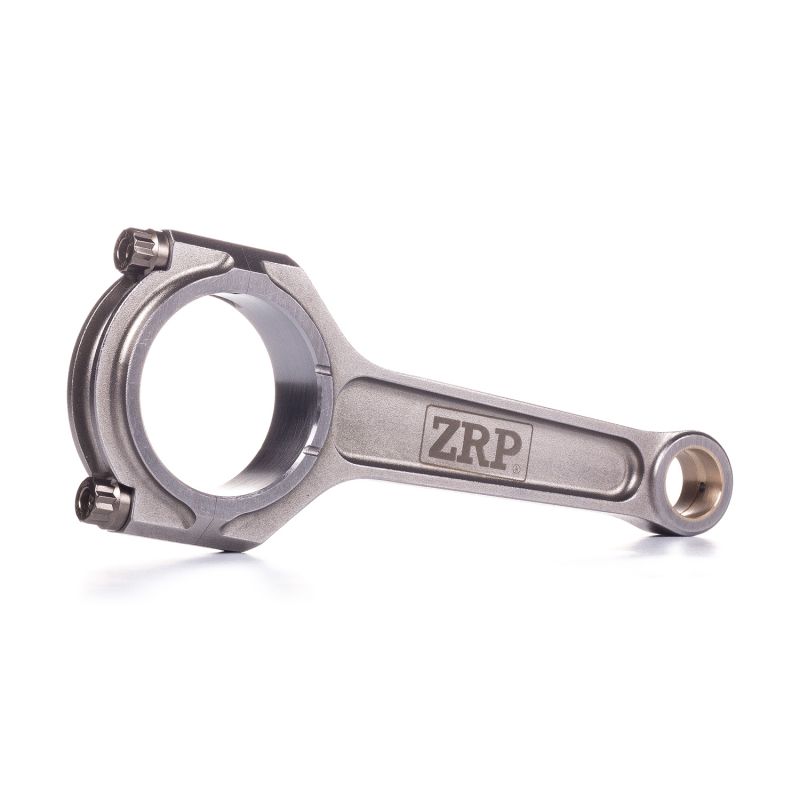

ZRP est une marque grecque de bielles forgées haute performance, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Sur cette application XU10J4RS, elles sont proposées en profil I (I renforcé) avec visserie ARP 2000 ou L19, conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Citroën / Peugeot XU10J4RS

Ces bielles forgées s’adaptent à tous les véhicules équipés du 2.0 16V XU10J4RS, avec son axe de piston de 20 mm et son entraxe de 158 mm. Le tableau ci-dessous récapitule les modèles Citroën et Peugeot concernés.

Référence OEM : 0603 60 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Sur un XU10J4RS, la rupture d’une bielle d’origine emporte presque toujours le piston correspondant et impose un contrôle complet du bloc. Reconstituer la configuration constructeur revient donc à racheter les bielles et les pistons de série, une facture élevée pour un simple retour à l’état initial, avec la même fragilité qu’auparavant.

Pour un budget équivalent, souvent inférieur, des bielles forgées en acier 4340 associées à des pistons forgés apportent une fiabilité et une marge de sécurité nettement supérieures, et surtout un vrai potentiel d’évolution de la puissance pour la suite de la préparation. C’est la voie choisie par les préparateurs européens depuis plus de 15 ans sur les 2.0 16V du groupe PSA.

À budget égal, la conclusion est la même : plus de fiabilité, plus de potentiel, plus de longévité.
