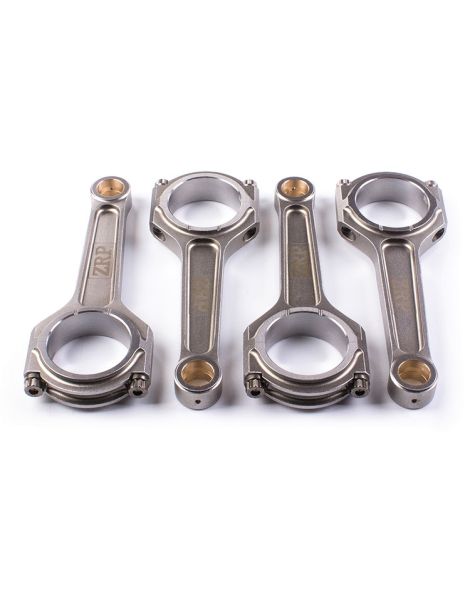

Bielles forgées Citroën / Peugeot - 2.0L 16V - XU10J4RS - axe 22 mm pour pistons forgés

Le moteur Citroën / Peugeot XU10J4RS (2.0 16V)

Le XU10J4RS est le 2.0 litres 16 soupapes haute performance du groupe PSA, issu de la famille XU. Atmosphérique, d’une cylindrée de 1 998 cm³ avec un alésage et une course de 86 mm, il anime les versions les plus sportives de la marque et développe jusqu’à 167 ch grâce à sa culasse 16 soupapes au caractère vif et haut en régime.

On le retrouve sous le capot des Peugeot 306 S16, Citroën ZX 16V et Xsara VTS produites entre 1996 et 2005. Très recherché en préparation, il offre une base solide pour la compétition, où le renfort de l’embiellage devient rapidement indispensable pour encaisser les hauts régimes et l’augmentation de puissance.

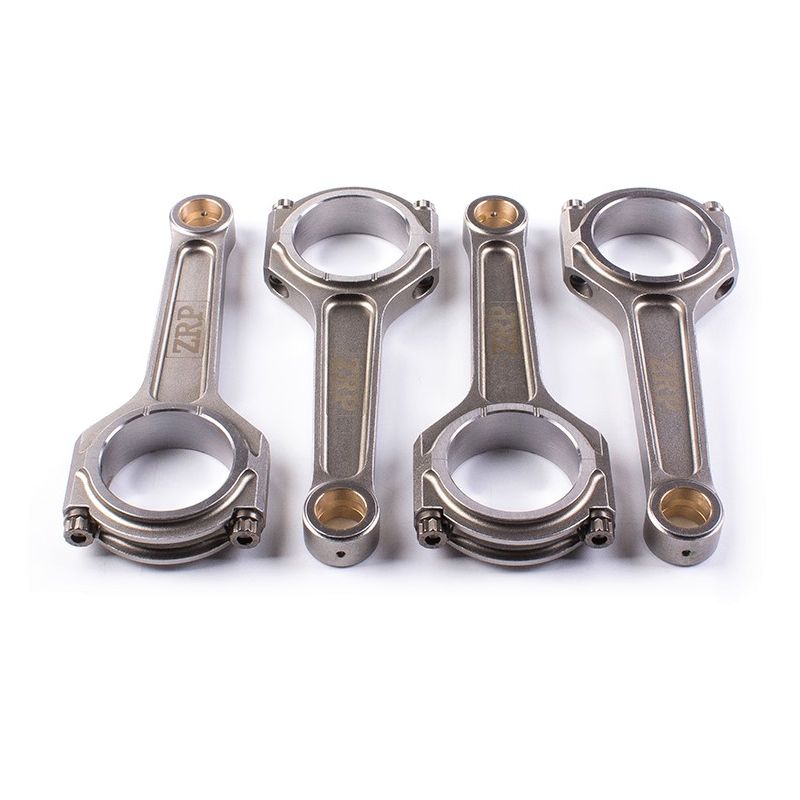

Les bielles forgées

Ces bielles sont forgées dans un acier 4340 à haute résistance, puis usinées pour recevoir un axe de piston de 22 mm : c’est la version renforcée du XU10J4RS, celle que l’on associe à des pistons forgés à axe majoré. Le passage aux forgées devient nécessaire dès la montée du régime maximal, l’ajout d’une suralimentation, l’augmentation de la pression cylindre ou un gain de cylindrée.

Étudiées pour la compétition, sur moteur atmosphérique poussé comme sur moteur suralimenté, elles couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+ jusqu’au moteur entièrement reconstruit, à 610 g par bielle pour un entraxe de 158 mm.

Caractéristiques techniques des bielles forgées XU10J4RS (axe 22 mm)

Couple de serrage et allongement

Serrer une vis de bielle, c’est l’étirer : la tension qui maintient le chapeau vient de cet allongement élastique, et de rien d’autre. Un allongement insuffisant se traduit immédiatement par une précharge trop faible : le chapeau se sépare de la bielle à chaque remontée de piston, le plan de joint se dégrade, le coussinet est maté, son jeu s’ouvre, l’huile ne le sépare plus du maneton. Un allongement excessif signifie que l’acier a été poussé dans son domaine plastique : la vis reste étirée, sa tension utile disparaît, le logement de coussinet se déforme sous la surcharge et la tête de bielle s’ovalise, ce qui pince le coussinet et rompt le film d’huile. C’est exactement pour cela que le tableau ci-dessous donne un allongement cible en plus du couple, aux valeurs du fabricant de la visserie, différentes pour l’ARP 2000 et l’ARP L19 en 3/8" équipant ces bielles ZRP. Le comparateur reste l’instrument de référence pour vérifier cet allongement ; montage au lubrifiant ARP, notice du kit prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

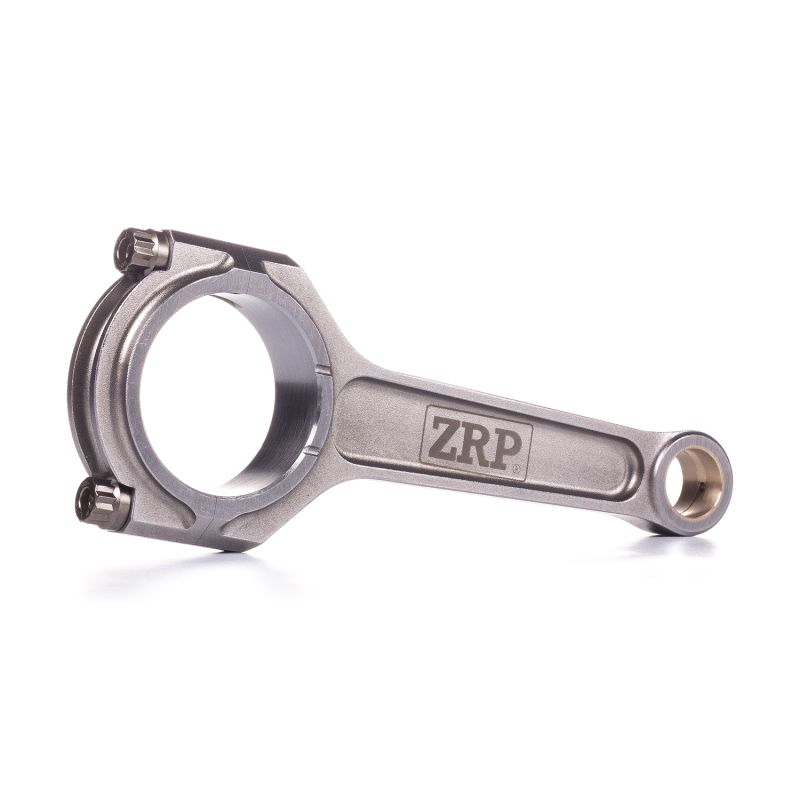

Profil I (I renforcé). La bielle en I, à section centrale plus fine, est plus légère : moins d’inertie et des montées en régime plus libres, un atout sur un moteur vif et haut en régime comme le XU10J4RS. Forgée en acier 4340, sa structure renforcée encaisse des charges élevées sans pénaliser le poids.

Comment choisir sa visserie de bielle ?

Le choix du grade de visserie part toujours de l’usage réel du moteur : un XU10J4RS de rallye n’use pas ses vis comme un moteur de circuit qui tient un régime élevé de longues minutes, ni comme un moteur de drag qui subit quelques charges extrêmes. On regarde ensuite la puissance visée par cylindre et le régime maximal. Les grades proposés ici le sont en 3/8"-38 mm et se montent au couple et à l’allongement du tableau.

ARP 2000, avec une résistance à la traction de ~220 000 psi (~1 517 MPa), correspond au besoin courant d’un XU10J4RS préparé : jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min. On le retrouve en circuit et en trackday, en drift, en rallye, en drag et en course de côte, et il n’impose aucune contrainte de stockage particulière, ce qui simplifie la préparation. Sur cette fiche, il est monté avec un axe de 22 mm et un entraxe de 158 mm.

L19 monte la résistance à la traction à environ 260 000 psi, soit ~1 793 MPa, et vise les XU10J4RS les plus poussés : jusqu’à 250 ch par cylindre en 3/8" et 10 000 tr/min, sous forte pression de suralimentation, à hauts régimes soutenus et sous pression cylindre élevée. C’est le grade des grosses puissances en course d’accélération, drift, rallye et circuit. Sa contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit donc être stocké et monté huilé, à l’abri de l’humidité, et ses vis ne se laissent pas oublier plusieurs mois sur une étagère d’atelier.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP est une marque grecque de bielles forgées haute performance, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Sur cette application XU10J4RS, elles sont proposées en profil I (I renforcé) avec visserie ARP 2000 ou L19, conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Citroën / Peugeot XU10J4RS

Ces bielles forgées, dans leur version à axe de piston de 22 mm, s’adressent aux véhicules équipés du 2.0 16V XU10J4RS, avec un entraxe de 158 mm. Le tableau ci-dessous récapitule les modèles Citroën et Peugeot concernés.

Référence OEM : 0603 60 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Sur ce 2.0 16V, une bielle d’origine qui rompt détruit le piston qui lui fait face et impose un contrôle du bloc. La remise en état d’usine se traduit donc par l’achat de bielles et de pistons, pour un moteur qui gardera ses limites d’origine.

Pour un budget équivalent, voire inférieur, des bielles forgées en acier 4340 et des pistons forgés apportent une fiabilité et une marge de sécurité bien plus élevées, avec un potentiel de puissance qui reste disponible. C’est ce que font les préparateurs européens depuis plus de 15 ans sur les XU de compétition. Le moteur repart alors avec une vraie réserve.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité, sur un attelage mobile enfin cohérent.
