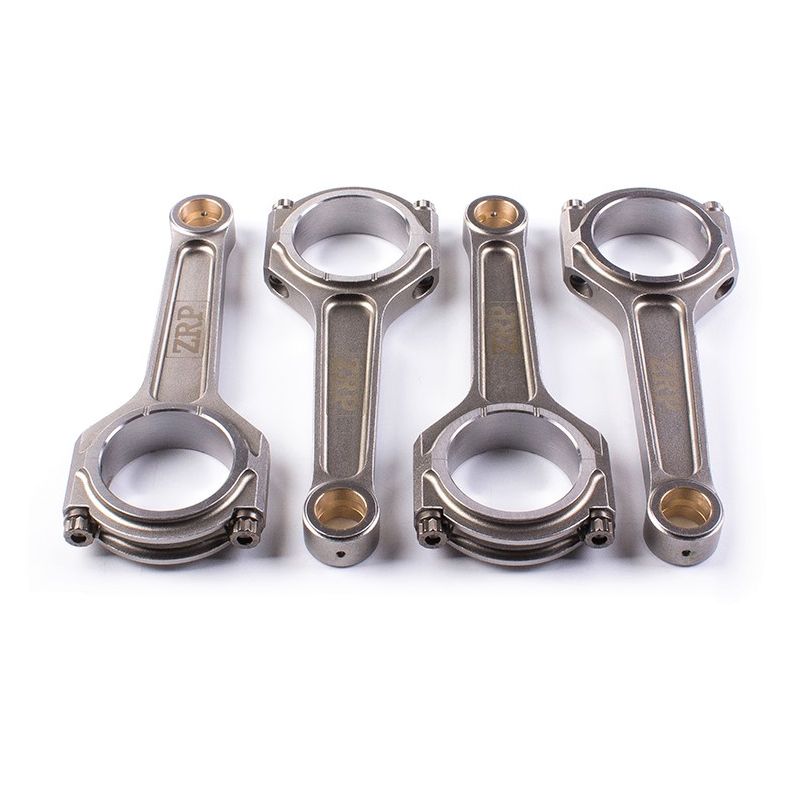

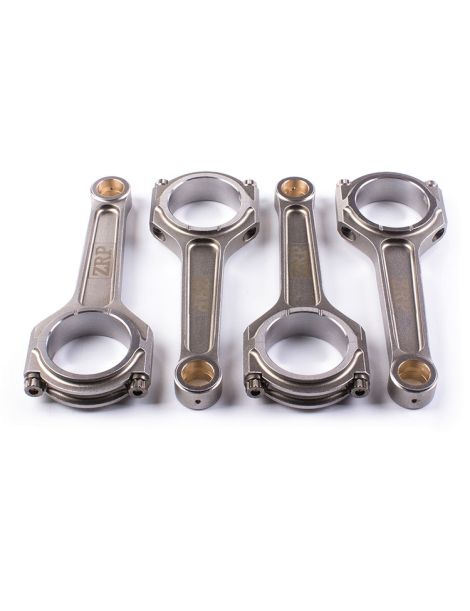

Bielle forgiate Citroën / Peugeot - 2.0L 16V - XU10J4RS - spinotto 22 mm per pistoni forgiati

Il motore Citroën / Peugeot XU10J4RS (2.0 16V)

Il XU10J4RS è il 2.0 litri 16 valvole ad alte prestazioni del gruppo PSA, derivato dalla famiglia XU. Aspirato, con una cilindrata di 1.998 cm³ e alesaggio e corsa di 86 mm, anima le versioni più sportive del marchio e sviluppa fino a 167 CV grazie alla sua testata a 16 valvole, briosa e ad alti regimi.

Lo si ritrova sotto il cofano di Peugeot 306 S16, Citroën ZX 16V e Xsara VTS prodotte tra il 1996 e il 2005. Molto ricercato nella preparazione, offre una base solida per le competizioni, dove il rinforzo del manovellismo diventa rapidamente indispensabile per sopportare gli alti regimi e l’aumento di potenza.

Le bielle forgiate

Queste bielle sono forgiate in acciaio 4340 ad alta resistenza e poi lavorate per ricevere uno spinotto da 22 mm: è la versione rinforzata del XU10J4RS, quella che si abbina a pistoni forgiati con spinotto maggiorato. Il passaggio alle forgiate diventa necessario appena sale il regime massimo, si aggiunge una sovralimentazione, aumenta la pressione in camera o cresce la cilindrata.

Studiate per la competizione, su motore aspirato spinto come su motore sovralimentato, coprono tutte le discipline: rally, drift, drag, pista e track day, salita, time attack. Accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+ fino al motore ricostruito integralmente, con 610 g per biella per un interasse di 158 mm.

Caratteristiche tecniche delle bielle forgiate XU10J4RS (spinotto 22 mm)

Coppia di serraggio e allungamento

Serrare una vite di biella significa stirarla: la tensione che tiene il cappello viene da questo allungamento elastico, e da nient’altro. Un allungamento insufficiente si traduce subito in un precarico troppo basso: il cappello si separa dalla biella a ogni risalita del pistone, il piano di appoggio si degrada, la bronzina si mata, il gioco si apre e l’olio non la separa più dal perno di manovella. Un allungamento eccessivo significa che l’acciaio è stato spinto nel campo plastico: la vite resta stirata, la sua tensione utile scompare, la sede della bronzina si deforma per il sovraccarico e la testa di biella si ovalizza, stringendo la bronzina e rompendo il film d’olio. È esattamente per questo che la tabella qui sotto indica un allungamento obiettivo oltre alla coppia, ai valori del costruttore della viteria, diversi per le viti ARP 2000 e ARP L19 da 3/8" montate su queste bielle ZRP. Il comparatore resta lo strumento di riferimento per verificare tale allungamento; montaggio con lubrificante ARP, istruzioni del kit prioritarie.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

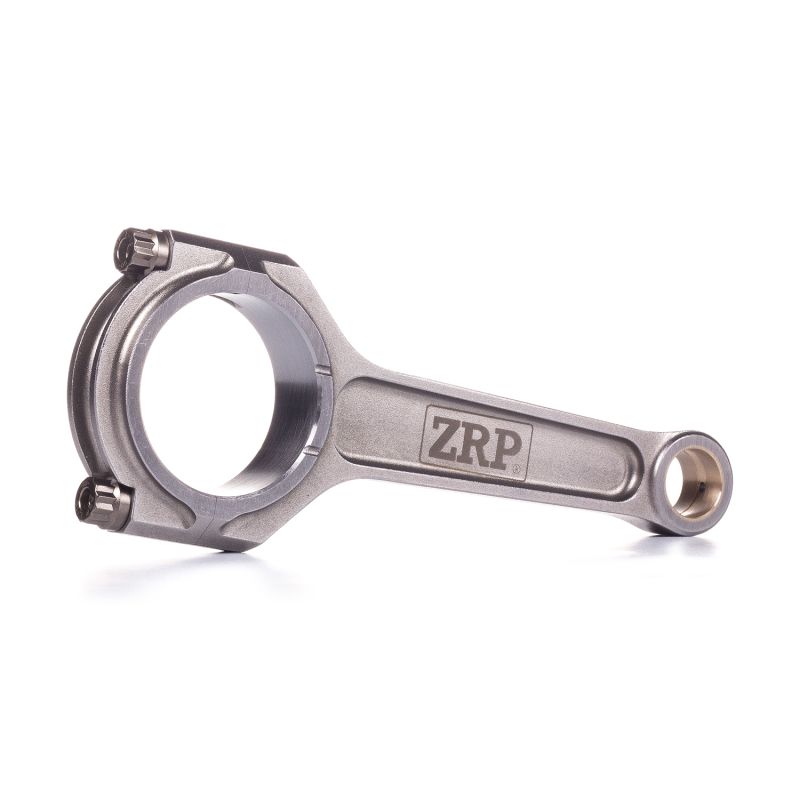

Profilo I (I rinforzato). La biella a I, con la sezione centrale più sottile, è più leggera: meno inerzia e salite di giri più libere, un vantaggio su un motore vivace e ad alti regimi come il XU10J4RS. Forgiata in acciaio 4340, la sua struttura rinforzata sopporta carichi elevati senza penalizzare il peso.

Come scegliere la viteria di biella?

La scelta del grado di bulloneria parte sempre dall’uso reale del motore: un XU10J4RS da rally non consuma le viti come un motore da pista che tiene un regime alto per lunghi minuti, né come un motore da drag che subisce alcuni carichi estremi. Poi si guardano la potenza cercata per cilindro e il regime massimo. I gradi proposti qui sono in 3/8"-38 mm e si montano alla coppia e all’allungamento della tabella.

ARP 2000, con una resistenza alla trazione di ~220 000 psi (~1 517 MPa), corrisponde all’esigenza corrente di un XU10J4RS preparato: fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min. Lo si ritrova in pista e nei track day, nel drift, nei rally, nel drag e in salita, e non impone alcun vincolo particolare di stoccaggio, il che semplifica la preparazione. In questa scheda è montato con spinotto da 22 mm e interasse di 158 mm.

ARP L19 (resistenza a trazione di circa 260.000 psi, ossia ~250 CV per cilindro in 3/8", e fino a 10.000 giri/min, con pressione di sovralimentazione molto elevata, alti regimi sostenuti e alta pressione in camera. È la scelta delle preparazioni di grande potenza: drag, drift, rally e circuito. Sensibile alla corrosione e all'infragilimento da idrogeno, deve essere stoccato e montato oliato, al riparo dall'umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Su questa applicazione XU10J4RS sono proposte nel profilo I (I rinforzato) con viteria ARP 2000 o L19, progettate e controllate in Grecia e collaudate nei rally, in pista e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Citroën / Peugeot XU10J4RS

Queste bielle forgiate, nella versione con spinotto da 22 mm, si rivolgono ai veicoli equipaggiati con il 2.0 16V XU10J4RS, con un interasse di 158 mm. La tabella seguente riassume i modelli Citroën e Peugeot interessati.

Riferimento OEM: 0603 60 (kit di 4 bielle).

Perché è la soluzione più economica?

Su questo 2.0 16V una biella di origine che si rompe distrugge il pistone che le sta davanti e impone un controllo del basamento. Il ritorno allo stato di fabbrica si traduce quindi nell’acquisto di bielle e pistoni, per un motore che conserverà i limiti di origine.

A budget equivalente, o anche inferiore, bielle forgiate in acciaio 4340 e pistoni forgiati portano un’affidabilità e un margine di sicurezza molto più alti, con un potenziale di potenza che resta disponibile. È ciò che fanno i preparatori europei da più di 15 anni sui XU da competizione. Il motore riparte allora con una vera riserva.

A parità di budget: più affidabilità, più potenziale, più durata, su un gruppo alternativo finalmente coerente.
