Bielles forgées Lamborghini Huracán et Audi R8 - 5.2L 40V - V10 FSI pour pistons forgés

Le moteur Lamborghini 5.2 FSI V10

Le V10 5.2 FSI conçu par le groupe Audi équipe la Lamborghini Gallardo (à partir de la LP560-4 en 2008) puis la Huracán, ainsi que l’Audi R8 V10 avec laquelle il partage son architecture. D’une cylindrée de 5 204 cm³ (alésage 84,5 mm, course 92,8 mm), ce dix-cylindres atmosphérique à 90°, à injection directe FSI et 40 soupapes, adopte un graissage à carter sec qui autorise des régimes très élevés.

Selon les versions, ce bloc délivre de 525 à 620 ch et monte au-delà de 8 000 tr/min : l’attelage mobile travaille en permanence à très haute contrainte. Dès que l’on augmente la puissance (ajout d’une suralimentation, passage à l’éthanol, prise de régime), les bielles d’origine deviennent un point faible. Les remplacer par des bielles forgées fiabilise le bas moteur et sécurise les montées en puissance.

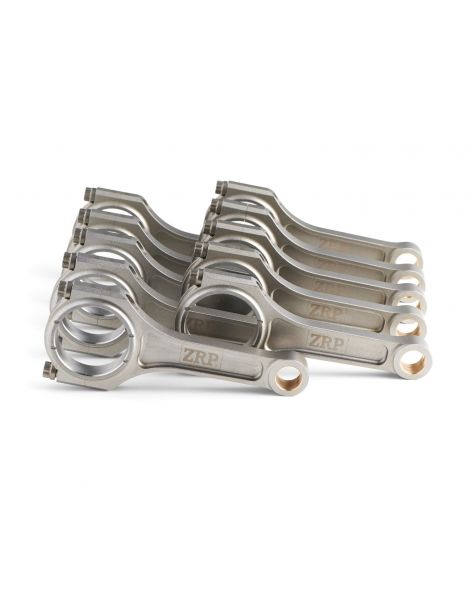

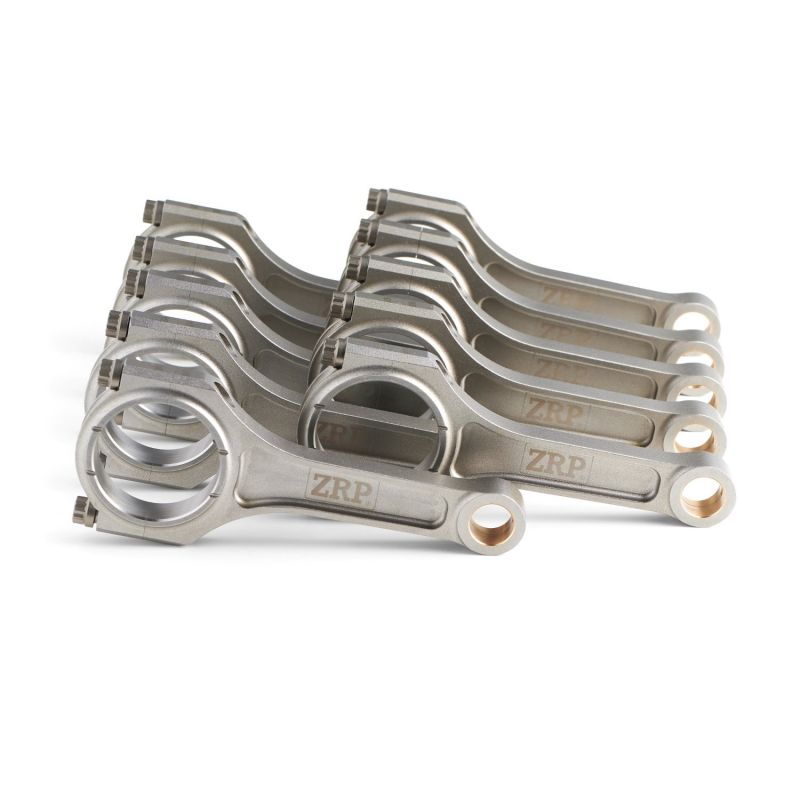

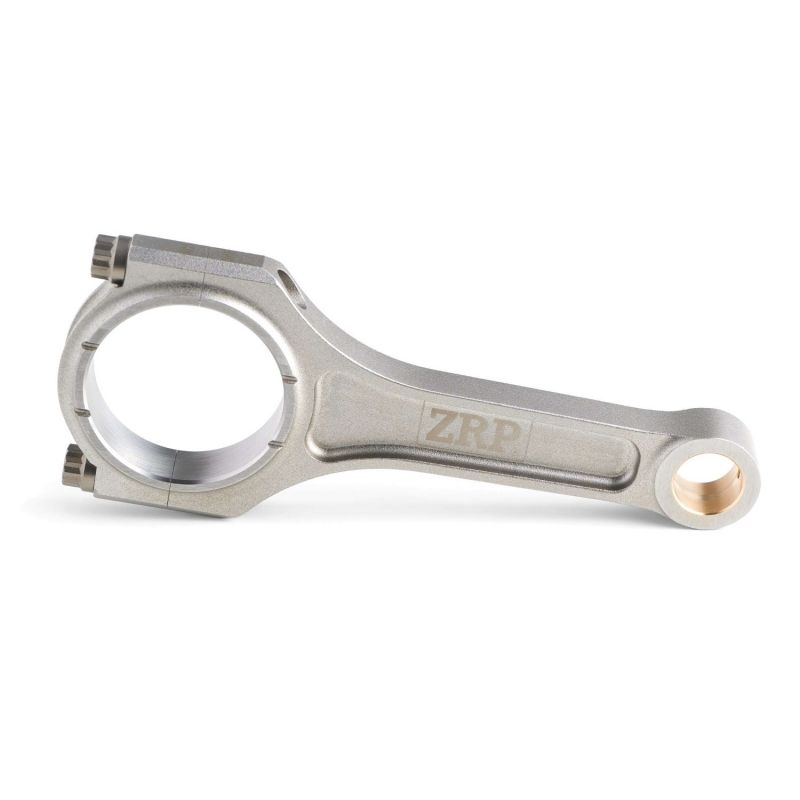

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, et en alliage 300M pour la version la plus extrême, les bielles forgées NSB Concept sont dimensionnées pour encaisser les efforts d’un V10 préparé. Le forgeage oriente les fibres du métal le long de la pièce : à cote égale, une bielle forgée supporte des charges nettement supérieures à une bielle coulée.

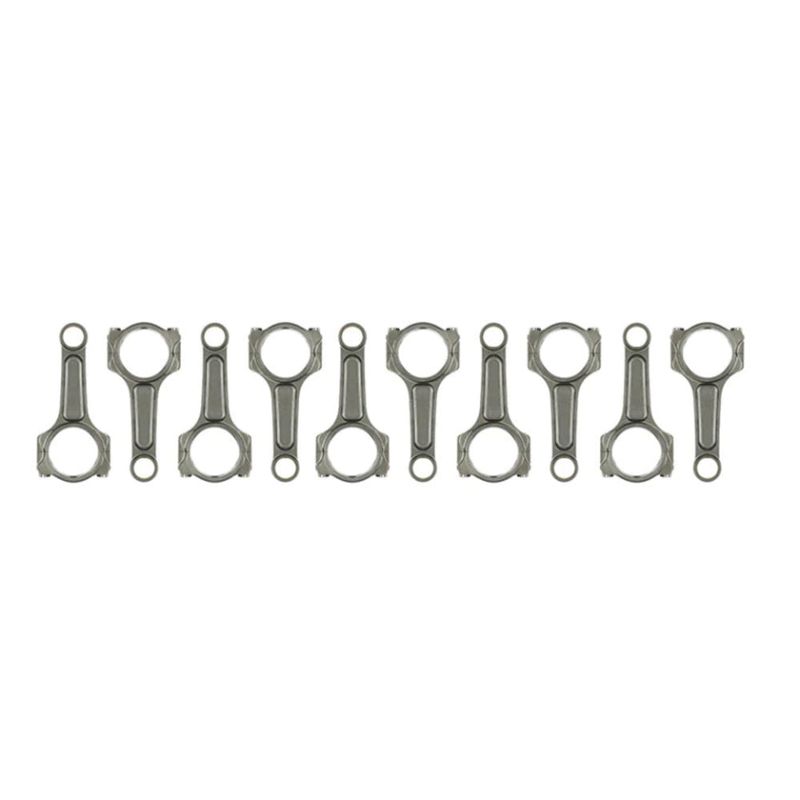

Grenaillées, contrôlées une à une et appariées en poids sur les dix bielles du jeu, elles préservent l’équilibrage d’un V10 dont la douceur et l’allonge font tout le caractère. Elles couvrent les usages engagés d’une Huracán ou d’une R8 préparée : circuit et roulage, course de côte, time attack, drag et compétition GT, et accompagnent les préparations Stage 1, Stage 2 et Stage 3, y compris les conversions suralimentées les plus ambitieuses. La visserie ARP fournie verrouille l’assemblage sous très forte charge.

Caractéristiques techniques des bielles forgées 5.2 FSI V10

Couple de serrage et allongement

Avec vingt vis à serrer sur un V10, il devient payant de suivre la montée en charge plutôt que d’attendre le déclenchement : une clé à lecture continue, ou une simple pause à mi-parcours avec relecture du comparateur, permet de voir naître un allongement anormal avant d’avoir atteint la valeur finale. Une vis qui s’allonge trop vite se repère ainsi à temps, et l’on évite de découvrir le problème en fin de série. La visserie est proposée en ARP 2000 ou ARP CA625+ en 3/8" de 41 mm ; les couples et les allongements du tableau sont ceux préconisés par son fabricant et se respectent scrupuleusement, l’allongement mesuré étant la seule méthode de référence.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I-HD (Pro Series I-Beam Turbo Tuff). Déclinaison « Heavy Duty » du profil I, cette bielle conserve la même architecture mais avec un corps plus épais et renforcé, calibré pour supporter des efforts bien plus élevés. Elle se destine aux charges extrêmes, sur les préparations à forte puissance et à forte pression de suralimentation, qu’elles fassent appel au turbo, au compresseur ou au protoxyde d’azote.

Profil I-HD 300M. Reprenant l’architecture renforcée et épaissie de l’I-HD, cette variante de la Turbo Tuff est forgée dans un acier 300M dégazé sous vide. Elle vise les préparations les plus exigeantes, sur des moteurs turbo, à compresseur ou au protoxyde d’azote menés à des niveaux de puissance très élevés.

Comment choisir sa visserie de bielle ?

La vis de bielle est l’un des éléments les plus sollicités du moteur : c’est elle qui maintient le chapeau serré sur le maneton à chaque tour. Sur un V10 préparé, le choix du grade de visserie ARP conditionne directement la fiabilité du bas moteur.

ARP 2000. : le standard haute performance d’ARP, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). Il couvre les préparations jusqu’à 200 ch par cylindre en 3/8" et 8 500 tr/min, ce qui englobe le V10 FSI d’origine comme la plupart des versions optimisées en atmosphérique, y compris en usage circuit régulier. Robuste, polyvalent et sans contrainte de stockage particulière, c’est le grade le plus courant en circuit et trackday, en course de côte et en drag.

ARP Custom Age 625+. : l’alliage premium d’ARP, d’une résistance à la traction de 260 000 à 280 000 psi (environ 1 793 à 1 931 MPa). Il vise les préparations les plus extrêmes, au-delà de 250 ch par cylindre en 3/8" et de 10 000 tr/min, exactement le terrain des V10 FSI suralimentés à forte pression. Il offre en plus une meilleure tenue à la corrosion et à l’oxydation que l’ARP 2000 et reste insensible à la fragilisation par l’hydrogène.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

Manley Performance. est un fabricant américain de bielles forgées, référence de la préparation moteur depuis des décennies. Pour le V10 FSI, la gamme retenue est le profil I-HD, dont les renforts localisés encaissent la pression cylindre des versions les plus poussées sans alourdir inutilement l’attelage mobile. Chaque bielle est forgée, usinée et contrôlée aux États-Unis, appariée en poids sur le jeu complet de dix, puis livrée avec sa visserie ARP dédiée, au choix ARP 2000 ou Custom Age 625+.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur 5.2 FSI V10

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du V10 5.2 FSI (architecture partagée Lamborghini et Audi), sous réserve d’utiliser des pistons forgés adaptés.

Référence OEM : 07L198401 (bielle d’origine Audi/Lamborghini V10 5.2 FSI).

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine lâche (bielle rompue, coussinet tourné), la facture d’un V10 grimpe très vite. Reconstruire avec des bielles forgées n’est pas une dépense superflue : c’est l’assurance de ne pas refaire le moteur deux fois.

Pour un budget comparable à un attelage d’origine, des bielles forgées encaissent bien plus de couple et de régime. C’est l’un des investissements les plus rentables d’une préparation moteur sérieuse.

À budget égal : plus de fiabilité, plus de potentiel de puissance et une vraie tranquillité d’esprit dans le temps.
