Bielles forgées Nissan - 2.0L 16V Turbo - SR20DET pour pistons forgés

Le moteur Nissan SR20DET (2.0 16V Turbo)

Le Nissan SR20DET est un quatre-cylindres en ligne de 2,0 litres à 16 soupapes suralimenté par turbocompresseur, devenu une véritable icône de la sportive japonaise des années 1990. Avec une cylindrée de 1 998 cm³ (alésage et course de 86 mm), une culasse à double arbre à cames en tête et une gestion électronique de l’injection, il développe selon les versions de 205 à 250 ch et se distingue par une marge de préparation exceptionnelle.

On le retrouve sur les Nissan Silvia, 180SX et 200SX (S13, S14 et S15), la Pulsar GTI-R et la Bluebird, tandis que ses déclinaisons atmosphériques SR20DE équipent notamment les Primera, Almera, Sentra et 100NX. Plébiscité en drift comme en compétition, il offre une base d’une grande robustesse ; mais dès que la pression de suralimentation et le régime augmentent, l’embiellage de série en acier fritté devient le premier maillon à renforcer.

Les bielles forgées

Forgées dans un acier 4340 à haute résistance puis traitées thermiquement, ces bielles remplacent avantageusement les bielles de série du SR20. Leur fibre forgée, sans porosité, encaisse sans se déformer les efforts alternés générés par les hauts régimes et la suralimentation, là où la bielle d’origine atteint ses limites dès les premières évolutions de puissance.

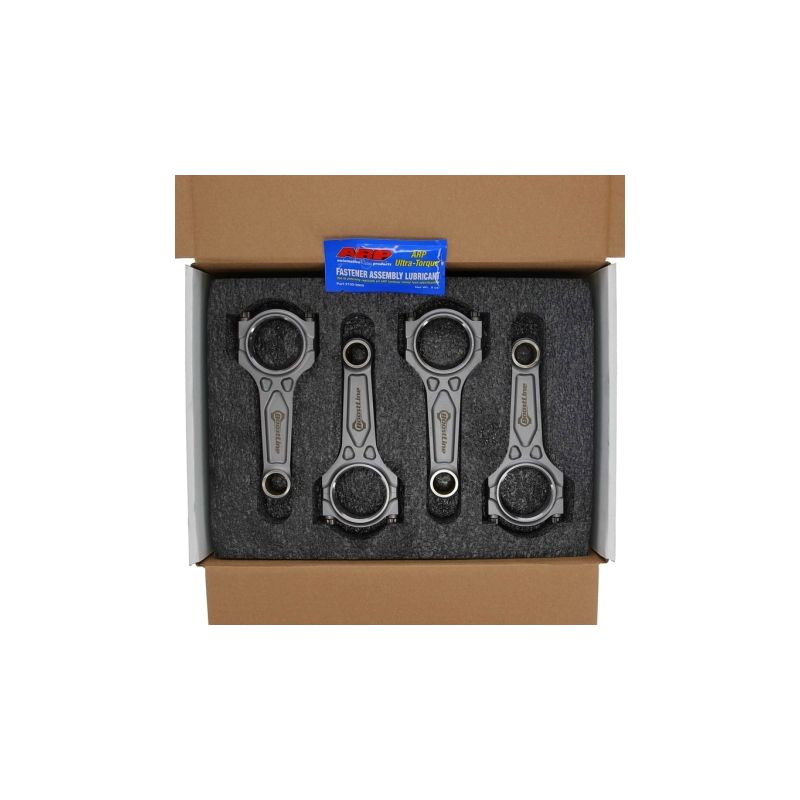

Proposées en profils H, I et I-3P et avec plusieurs grades de visserie (ARP 2000, ARP L19 et ARP Custom Age 625+), elles s’adaptent à chaque niveau de préparation : du Stage 1/2 sur turbo d’origine jusqu’aux configurations de compétition dépassant 400 ch, et conviennent aussi bien au drift qu’au circuit, au time attack, au rallye, au drag ou à la course de côte. Chaque kit de 4 bielles est livré complet avec sa visserie haute performance.

Caractéristiques techniques des bielles forgées SR20DET

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge), plus précise que le serrage au couple seul : elle mesure l’étirement réel de la vis et garantit une précontrainte homogène sur les quatre bielles. Les valeurs ci-dessus sont données à titre indicatif ; respectez toujours la notice fournie avec le kit et lubrifiez la visserie selon le montage préconisé par le fabricant.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I-HD. Déclinaison « Heavy Duty » de la bielle en I, elle conserve la même conception mais adopte un corps épaissi et plus massif, calibré pour supporter des contraintes bien plus élevées. Elle s’adresse aux sollicitations les plus sévères, sur les préparations turbo, compresseur ou protoxyde d’azote de forte puissance, avec une pression de suralimentation élevée.

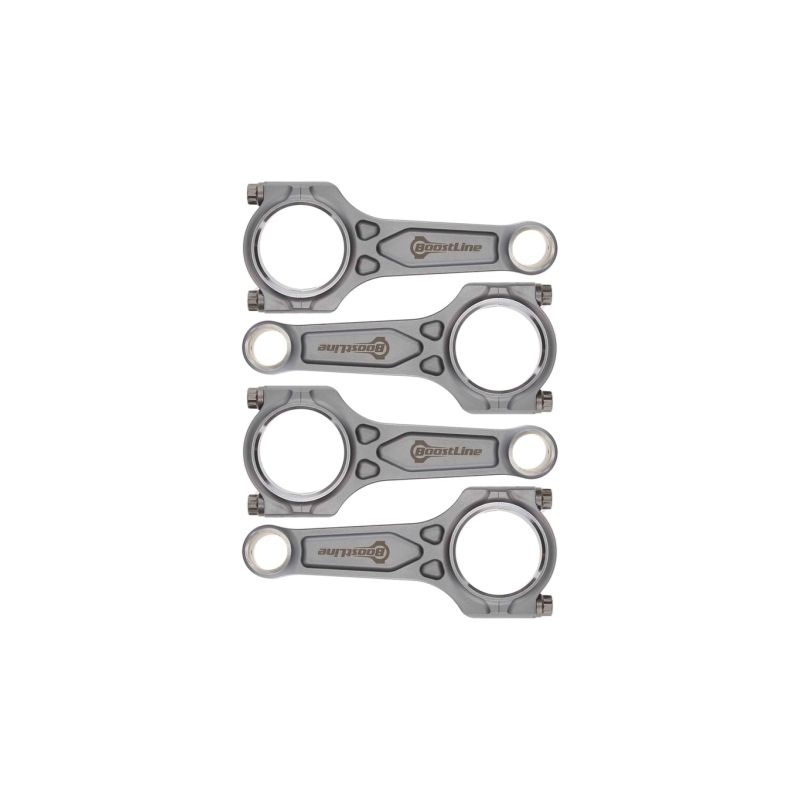

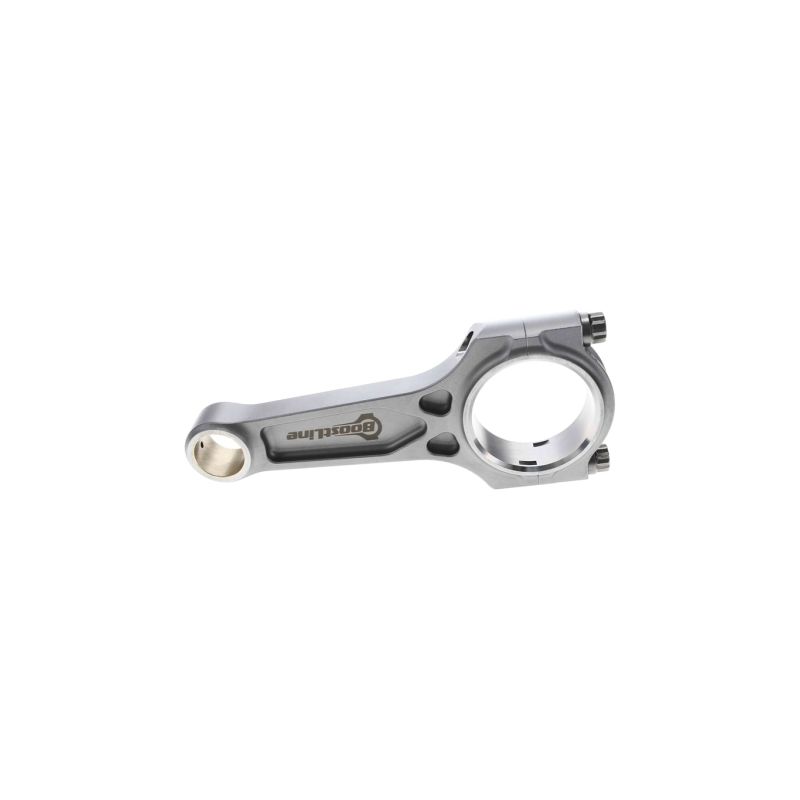

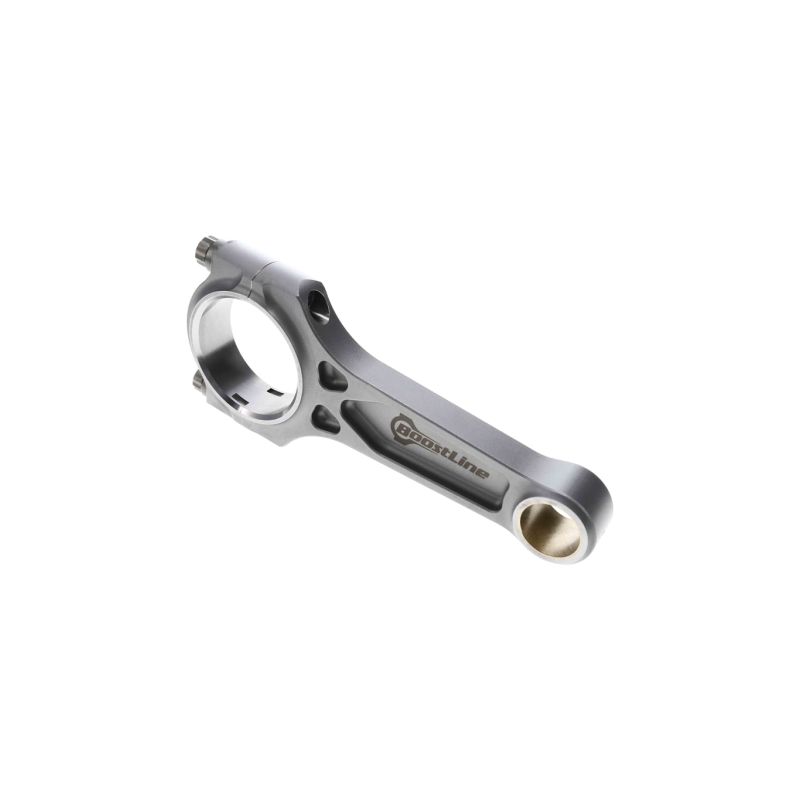

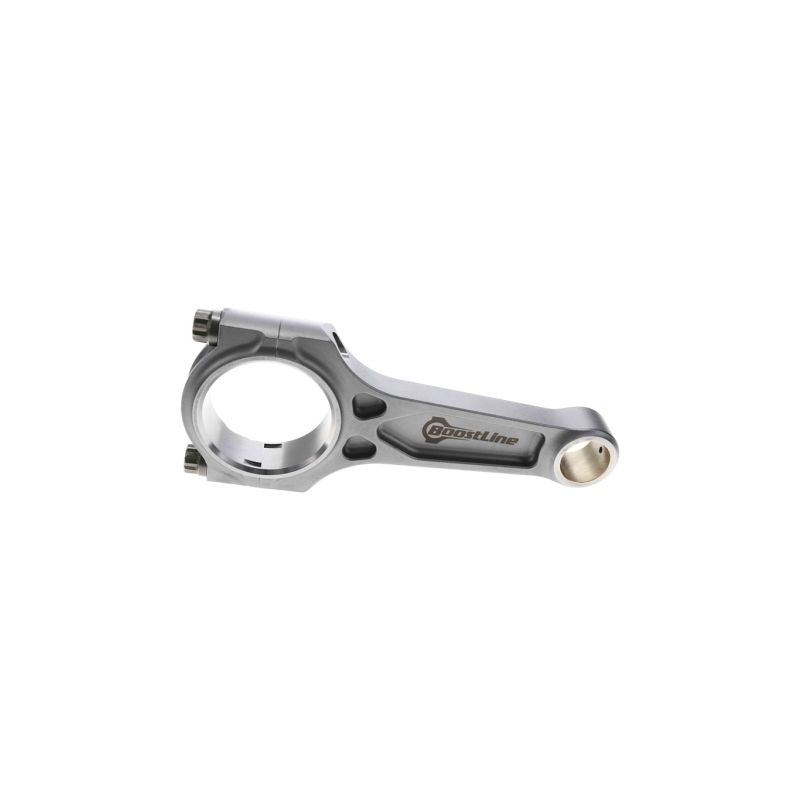

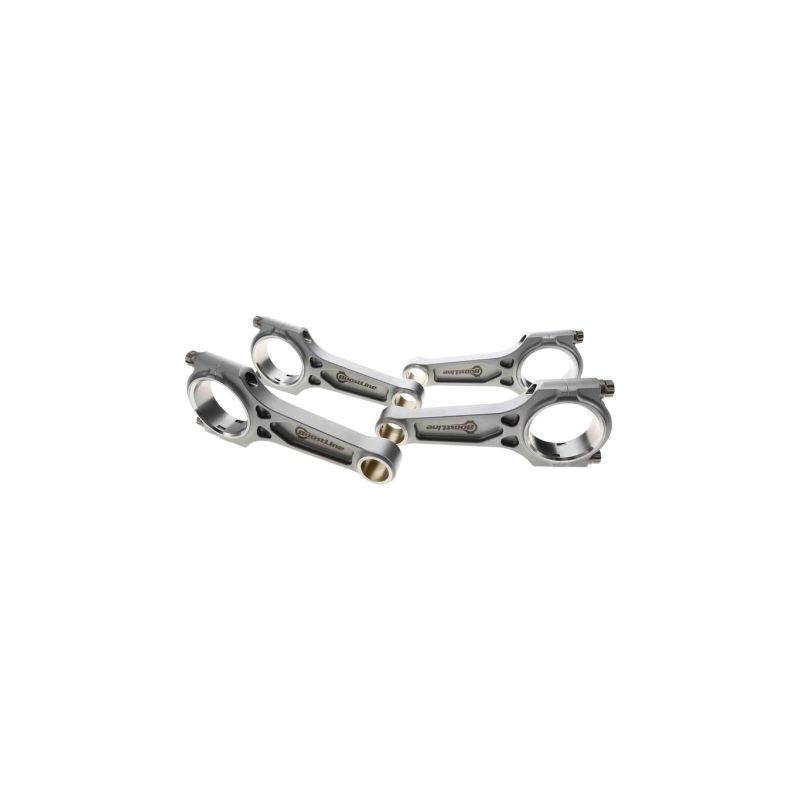

	Profil I-3P. Section brevetée à trois poches, développée par Boostline pour associer les qualités des profils en H et en I, afin d’offrir une résistance maximale avec une masse en rotation contenue. Le constructeur la réserve aux moteurs suralimentés, y compris à forte pression de suralimentation, qu’ils soient équipés d’un turbo, d’un compresseur ou d’une injection de protoxyde d’azote.
	Profil H. Sa section en « H », composée de deux flancs plats et larges réunis par une âme centrale, confère à la bielle une forme massive et homogène d’un bout à l’autre. Sur un moteur turbo comme le SR20DET, ce profil solide et polyvalent convient aux préparations courantes : de la fiabilisation du bas moteur au moment du passage en pistons forgés jusqu’à une augmentation mesurée de la pression de suralimentation.

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur : elle maintient le chapeau de bielle malgré les efforts d’inertie qui croissent avec le régime. Une visserie haut de gamme garantit une précontrainte stable et un serrage fiable dans le temps. Toutes nos bielles SR20 sont livrées avec une visserie ARP, déclinée en trois grades selon le niveau de puissance visé.

	ARP 2000. Résistance à la traction d’environ 220 000 psi (~1 517 MPa). C’est le standard de la préparation : on compte généralement jusqu’à 200 ch par cylindre en 3/8". Idéale pour la grande majorité des montages turbo du SR20DET, du Stage 1 aux préparations sérieuses tournant jusqu’à 8 500 tr/min.
	ARP L19 (résistance à la traction d'environ 260 000 psi, soit ~1 793 MPa). Plus résistante que l’ARP 2000, elle vise les moteurs à très forte charge et à régime élevé. Attention : l’acier L19 est sensible à la corrosion et à l’hydrogène ; il exige un graissage et un stockage soignés, ce qui le réserve aux applications de compétition exigeantes.
	ARP Custom Age 625+. Le sommet de la gamme ARP, à la résistance et à la tenue en fatigue extrêmes, sans la contrainte de stockage du L19. C’est le choix des moteurs de compétition les plus poussés, lorsque la fiabilité ne souffre aucun compromis.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Les marques proposées

	Boostline. Gamme développée par le groupe Wiseco, reconnue pour ses bielles à profil optimisé (I-3P) d’une grande rigidité. Conçues pour les moteurs turbo fortement préparés, elles privilégient la tenue mécanique aux puissances élevées.
	Manley Performance. Fabricant américain de référence en compétition. Ses bielles forgées (profils H et I-HD Turbo Tuff) sont réputées pour leur robustesse et leur constance, sur des moteurs sollicités au plus haut niveau.

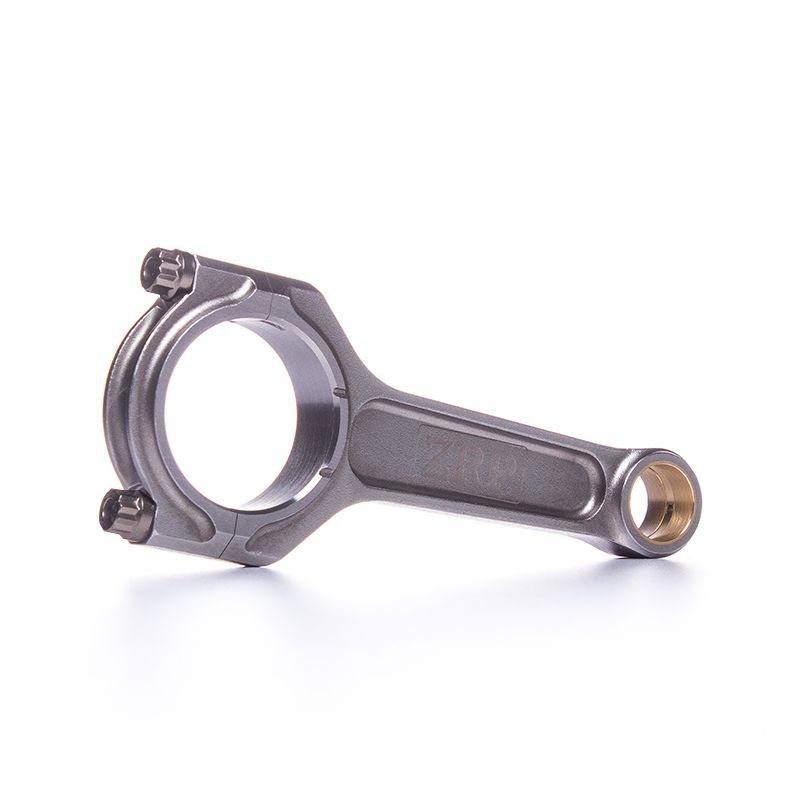

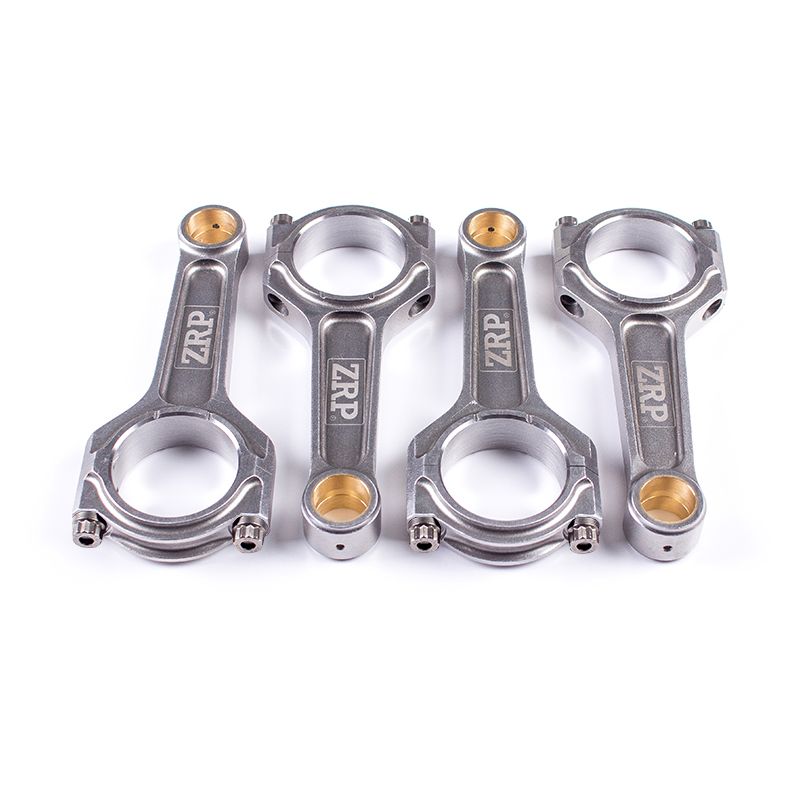

	ZRP. Marque grecque de bielles forgées hautes performances conçues par Alex Drakos (Athènes). Usinées dans de l’acier 4340, elles offrent un rapport qualité/résistance très apprécié en préparation et en compétition, avec un excellent niveau de finition.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Nissan SR20DET

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur Nissan SR20 (turbo SR20DET et atmosphérique SR20DE), sous réserve de respecter les cotes d’origine. Vérifiez le code moteur et le diamètre d’axe de piston (22 mm) avant commande.

Référence OEM : 12100-8H600 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine rend l’âme (bielle rompue, voilée ou coussinet marqué), la facture grimpe vite. Profiter de cette ouverture moteur pour monter des bielles forgées évite de tout redémonter plus tard et sécurise durablement l’embiellage.

Pour un budget équivalent, voire inférieur à un simple remplacement à l’identique, des bielles forgées 4340 apportent une marge de résistance considérable : le bloc encaisse alors sans crainte les hausses de pression de turbo et les montées en régime, ce que les bielles de série ne permettent pas.

À budget comparable : plus de fiabilité, plus de potentiel de préparation et plus de longévité. C’est l’assurance d’un moteur prêt pour la performance, sans mauvaise surprise au premier gain de puissance.
