Bielas forjadas Toyota 1.6 12v G16E-GTS (GR Yaris) para pistones forjados

El motor Toyota G16E-GTS

El G16E-GTS es el tres cilindros en línea de 1,6 litros turbo y 12 válvulas que Toyota desarrolló para su gama GR. Con una cilindrada de 1.618 cm³ (diámetro 87,5 mm, carrera 89,7 mm) y una relación de compresión de 10,5:1, entrega de 261 a 300 CV según la versión y hasta 390 Nm de par. Presentado en 2020 en el GR Yaris, se ha consolidado como uno de los motores de serie con mayor densidad de potencia jamás fabricados por la marca, con casi 100 CV por cilindro.

Esta densidad de potencia somete al tren alternativo a esfuerzos excepcionales: altas presiones de combustión, subida de régimen rápida y uso deportivo repetido en circuito, rally o preparación. En cuanto se aumenta la presión de sobrealimentación o se busca más potencia, las bielas de origen se convierten en el eslabón a reforzar. Las bielas forjadas asumen entonces el relevo para soportar sin ceder los mayores esfuerzos mecánicos y térmicos.

Las bielas forjadas

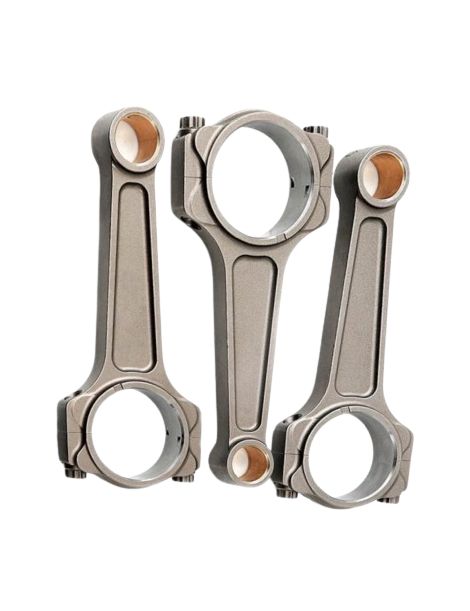

Nuestras bielas forjadas para el G16E-GTS se mecanizan en acero 4340 de calidad aeronáutica, el material de referencia en competición. Ofrecen una resistencia a la fatiga, a la flexión y al arranque muy superior a las bielas de serie, respetando las cotas del cigüeñal y de los pistones. Suministradas en juego de 3, se ofrecen en dos perfiles (I y H) y dos distancias entre centros (143,75 mm de origen y 147,75 mm), con la tornillería de alta resistencia adecuada.

Cubren todos los programas de preparación: fiabilización en Stage 1, aumento de sobrealimentación en Stage 2 y altas potencias para circuito, rally, drift, drag, subida de montaña o time attack en Stage 3. Según el perfil y la tornillería elegidos, el juego asegura el aumento de potencia hasta unos 250 CV por cilindro, sin comprometer la fiabilidad.

Características técnicas de las bielas forjadas G16E-GTS

Par de apriete y alargamiento

El par de apriete y el alargamiento exactos dependen de la tornillería que equipa cada biela (ARP Custom Age 625+ en las Manley, tornillería Carrillo WMC o CARR en las Carrillo). Figuran en las instrucciones del fabricante suministradas con el kit y deben respetarse escrupulosamente.

El apriete por par sigue siendo aproximado porque depende del rozamiento de las roscas. Para un apriete óptimo se recomienda controlar el alargamiento del cuerpo del tornillo con un comparador micrométrico, más preciso que el par por sí solo. Los valores objetivo figuran en la ficha técnica suministrada con la tornillería; no publicamos ningún valor de par o alargamiento no confirmado por el fabricante.

Guía técnica

Acero forjado 4340: ¿qué es?

El 4340 es un acero de baja aleación con níquel, cromo y molibdeno. La forja orienta las fibras del metal a lo largo de la biela, elimina las porosidades internas y aporta una resistencia mecánica muy superior a la de una biela de origen colada o sinterizada. Se obtiene una resistencia a la tracción del orden de 930 a 1.080 MPa y una excelente resistencia a la fatiga, indispensable cuando el motor sube en potencia y régimen. Es el estándar de las bielas de competición, capaz de absorber los golpes de combustión sin deformarse ni romperse.

Los perfiles de biela

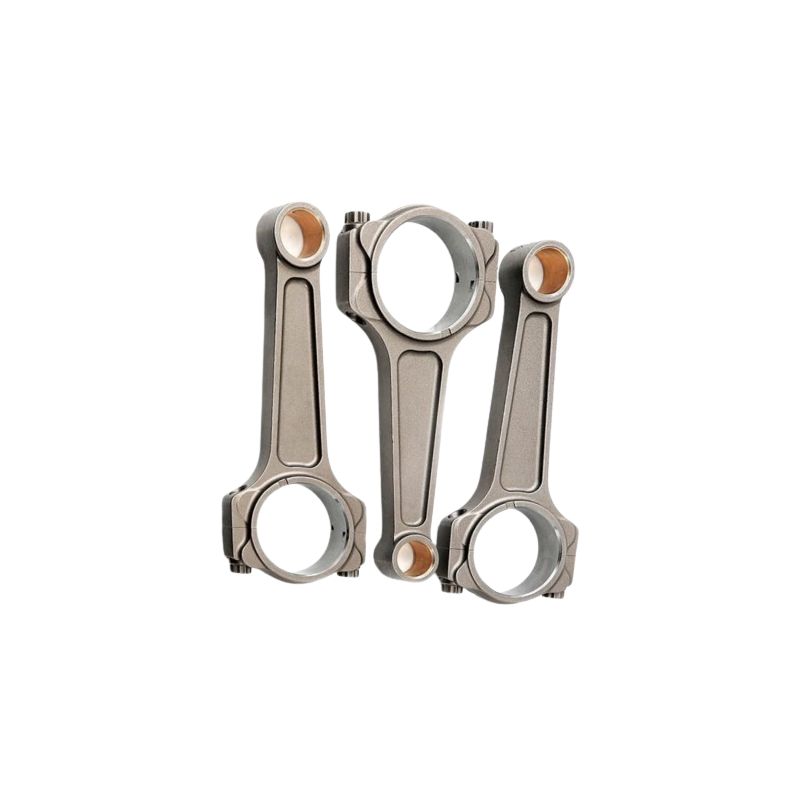

	El perfil I (I-Beam) presenta una sección en I, con un alma central fina y dos alas. Esta geometría prioriza la ligereza y la rigidez longitudinal: limita las masas en movimiento, favorece la subida de régimen y conviene a preparaciones orientadas a la potencia y a regímenes elevados. Las bielas Manley ofrecidas para el G16E-GTS adoptan este perfil I.

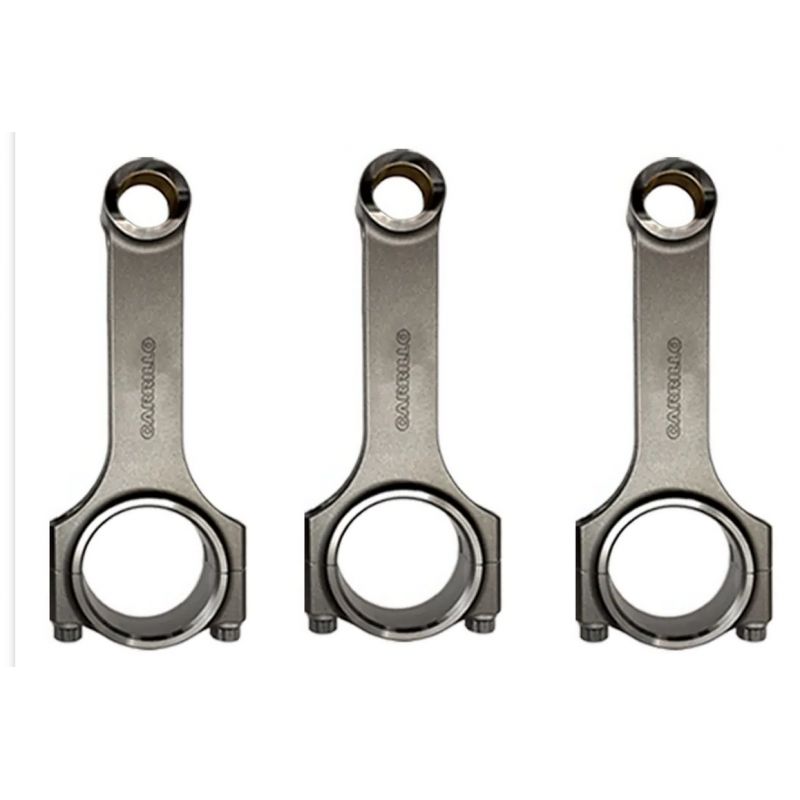

	El perfil H (H-Beam) presenta una sección en H, con dos flancos planos unidos por un alma central. Esta geometría ofrece una excelente rigidez a flexión y compresión con un peso contenido, lo que la convierte en una opción apreciada en motores de alto par y uso intensivo. Las bielas Carrillo ofrecidas para el G16E-GTS adoptan este perfil H.

¿Cómo elegir la tornillería de biela?

	El ARP 2000 es un acero aleado de alta resistencia que ofrece unos 220.000 psi (cerca de 1.517 MPa) de resistencia a la tracción. Cubre hasta unos 150 CV por cilindro y soporta regímenes de hasta 8.500 rpm. Es una tornillería robusta y polivalente, sin restricciones particulares de almacenamiento.
	El ARP L19 es un acero de muy alta resistencia para preparaciones más exigentes: cubre hasta unos 200 CV por cilindro y regímenes de hasta 10.000 rpm. Sensible a la oxidación, requiere almacenamiento engrasado y un montaje cuidadoso.
	El ARP Custom Age 625+ es la gama alta: cubre hasta unos 250 CV por cilindro y regímenes por encima de 10.000 rpm, con una excelente resistencia a la fatiga. Es la tornillería que equipa las bielas Manley ofrecidas aquí.

Las bielas Manley de este kit están equipadas con tornillería ARP Custom Age 625+, mientras que las bielas Carrillo reciben la tornillería propia de Carrillo (WMC o CARR), también diseñada para usos de alto rendimiento. La elección se hace según la potencia buscada y el régimen máximo de uso.

Medición del alargamiento de los tornillos

El apriete por par sigue siendo un método aproximado porque depende del rozamiento de las roscas. El método más preciso consiste en medir el alargamiento del cuerpo del tornillo con un comparador micrométrico: se aprieta hasta alcanzar el alargamiento preconizado por el fabricante de la tornillería. Este método garantiza una precarga homogénea en las tres bielas y una fiabilidad máxima a alto régimen.

Ver el comparador de alargamiento ARP

Las marcas ofrecidas

Manley Performance Products, fundada en 1966, es un fabricante estadounidense reconocido por sus componentes de motor de alto rendimiento: pistones forjados, bielas forjadas y cigüeñales. Sus bielas en acero 4340, disponibles en perfiles H e I, son reconocidas por su calidad de mecanizado, su homogeneidad de peso y su fiabilidad en uso severo. Para el G16E-GTS, Manley ofrece el perfil I equipado con tornillería ARP Custom Age 625+.

Carrillo Industries es un fabricante estadounidense de referencia cuyas bielas forjadas equipan desde hace décadas los motores de competición más exigidos. Reconocidas por su robustez y precisión, se suministran con la tornillería propia de Carrillo (WMC o CARR). Para el G16E-GTS, Carrillo ofrece el perfil H, especialmente adaptado a los motores de alto par.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Toyota G16E-GTS

¿Por qué es la solución más económica?

En un G16E-GTS preparado, una biela de origen que falla suele provocar la destrucción del bloque, del cigüeñal y de los pistones. Invertir de entrada en un juego de bielas forjadas resulta mucho más barato que una rotura de motor y una reconstrucción completa. Fiabiliza de forma duradera el tren alternativo, preserva el valor del motor y conduce con tranquilidad, tanto en carretera como en competición.
