Bielles forgées Toyota - 1.6L 12V - G16E-GTS (GR Yaris) pour pistons forgés

Le moteur Toyota G16E-GTS

Le G16E-GTS est le trois-cylindres en ligne 1,6 litre turbo à 12 soupapes que Toyota a conçu pour sa gamme GR. D’une cylindrée de 1 618 cm³ (alésage 87,5 mm, course 89,7 mm) avec un rapport volumétrique de 10,5:1, il délivre de 261 à 300 ch selon les versions et jusqu’à 390 N·m de couple. Introduit en 2020 sur la GR Yaris, il s’est imposé comme l’un des moteurs de série les plus denses en puissance jamais produits par la marque, avec près de 100 ch par cylindre.

Cette densité de puissance impose des contraintes exceptionnelles à l’attelage mobile : pressions de combustion élevées, montée en régime rapide et usage sportif répété en piste, en rallye ou en préparation. Dès que l’on augmente la pression de suralimentation ou que l’on vise davantage de puissance, les bielles d’origine deviennent le maillon à fiabiliser. Les bielles forgées prennent alors le relais pour encaisser sans faiblir les efforts mécaniques et thermiques accrus.

Les bielles forgées

Nos bielles forgées pour G16E-GTS sont usinées dans un acier 4340 de qualité aéronautique, la matière de référence en compétition. Elles offrent une résistance à la fatigue, à la flexion et à l’arrachement très supérieure aux bielles de série, tout en respectant les cotes du vilebrequin et des pistons. Livrées en kit de 3, elles sont proposées en deux profils (I et H) et deux longueurs d’entraxe (143,75 mm d’origine et 147,75 mm), avec la visserie haute résistance adaptée.

Elles couvrent tous les programmes de préparation : fiabilisation en Stage 1, hausse de suralimentation en Stage 2, fortes puissances et usage circuit, rallye, drift, drag, montée de côte ou time attack en Stage 3. Selon le profil et la visserie retenus, le kit sécurise la montée en puissance jusqu’à environ 250 ch par cylindre, sans compromis sur la fiabilité.

Caractéristiques techniques des bielles forgées G16E-GTS

Deux diamètres d’axe de piston sont proposés sur cette motorisation : 24 mm avec un entraxe de 143,75 mm, et 22 mm avec un entraxe de 147,75 mm. Le diamètre d’axe et l’entraxe de chaque référence figurent dans le tableau ci-dessus : choisissez la déclinaison correspondant à vos pistons forgés.

Couple de serrage et allongement

Les couples de serrage et allongements exacts dépendent de la visserie équipant chaque bielle (ARP Custom Age 625+ pour les Manley, boulonnerie Carrillo WMC ou CARR pour les Carrillo). Ils sont fournis avec la notice du fabricant livrée avec le kit et doivent être respectés scrupuleusement.

Le serrage au couple reste approximatif car il dépend du frottement des filets. Pour un serrage optimal, il est recommandé de contrôler l’allongement du corps de vis à l’aide d’une jauge micrométrique, plus précise que le serrage au couple seul. Les valeurs cibles figurent sur la fiche technique fournie avec la visserie ; nous ne publions aucune valeur de couple ou d’allongement non confirmée par le fabricant.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Le 4340 est un acier faiblement allié au nickel, chrome et molybdène. Le forgeage oriente les fibres du métal le long de la bielle, supprime les porosités internes et procure une résistance mécanique bien supérieure à celle d’une bielle coulée ou frittée d’origine. On obtient une résistance à la traction de l’ordre de 930 à 1 080 MPa et une excellente tenue à la fatigue, indispensable lorsque le moteur monte en puissance et en régime. C’est le standard des bielles de compétition, capable d’absorber les chocs de combustion sans se déformer ni casser.

Les profils de bielle

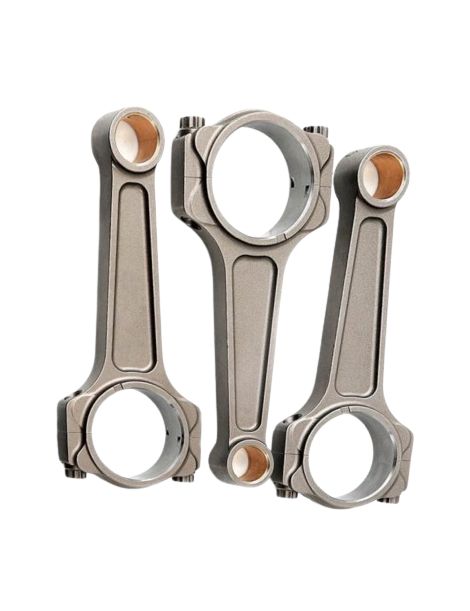

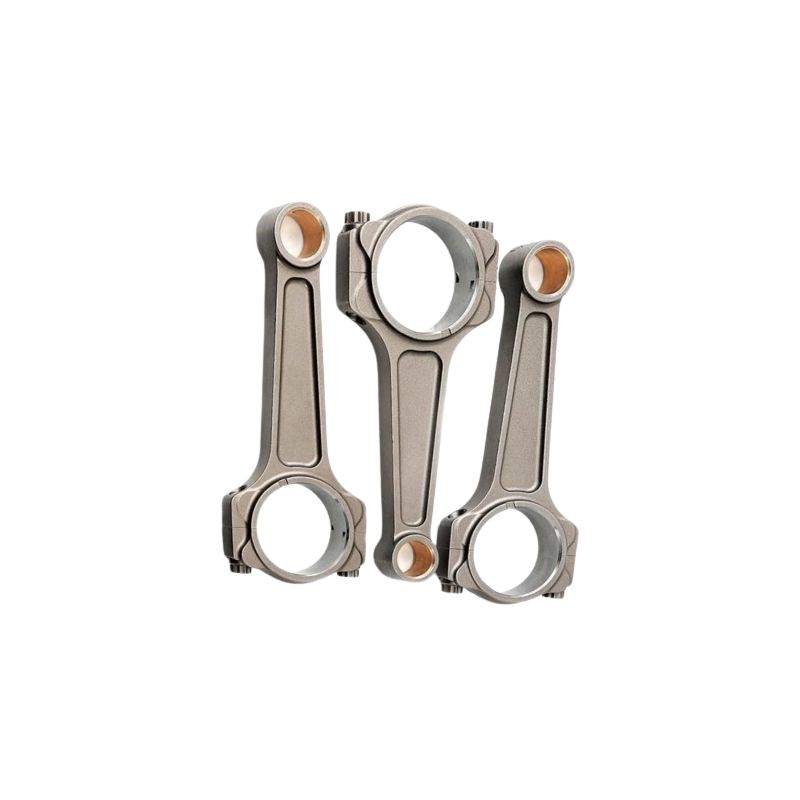

Profil I (Pro Series I-Beam). Issue de la gamme Pro Series de Manley et proposée ici en version de poids standard, cette bielle à section en I est forgée pour conserver une forte raideur d’une extrémité à l’autre. Le fabricant réserve cette gamme aux moteurs soumis à de fortes charges, en particulier en turbo, avec compresseur ou protoxyde d’azote, dès que la puissance et la pression de suralimentation atteignent des niveaux élevés.

Profil H. Deux larges flancs plats, solidarisés par une âme centrale, dessinent sa section en « H » et donnent à la bielle une allure massive et constante de la tête au pied. Monté sur un moteur suralimenté comme le G16E-GTS, ce profil robuste et polyvalent accompagne les préparations courantes, depuis la consolidation du bas moteur au passage à des pistons forgés jusqu’à une augmentation raisonnée de la pression de suralimentation.

Comment choisir sa visserie de bielle ?

L’ARP Custom Age 625+ est le haut de gamme : il couvre jusqu’à environ 250 ch par cylindre et des régimes au-delà de 10 000 tr/min, avec une excellente tenue à la fatigue. C’est la visserie qui équipe les bielles Manley proposées ici.

Les bielles Manley de ce kit sont équipées de visserie ARP Custom Age 625+, tandis que les bielles Carrillo reçoivent la boulonnerie propriétaire Carrillo (WMC ou CARR), elle aussi conçue pour les usages haute performance. Le choix se fait selon la puissance visée et le régime maximal d’utilisation.

Mesure de l’allongement des vis

Le serrage au couple reste une méthode approximative car il dépend du frottement des filets. La méthode la plus précise consiste à mesurer l’allongement du corps de vis à l’aide d’une jauge micrométrique : on serre jusqu’à atteindre l’allongement préconisé par le fabricant de la visserie. Cette méthode garantit une précharge homogène sur les trois bielles et une fiabilité maximale à haut régime.

Voir la jauge d’allongement ARP

Les marques proposées

Manley Performance Products, fondée en 1966, est un fabricant américain reconnu pour ses composants moteur haute performance : pistons forgés, bielles forgées et vilebrequins. Ses bielles en acier 4340, disponibles en profils H et I, sont réputées pour leur qualité d’usinage, leur homogénéité de poids et leur fiabilité en usage sévère. Pour le G16E-GTS, Manley propose le profil I équipé de visserie ARP Custom Age 625+.

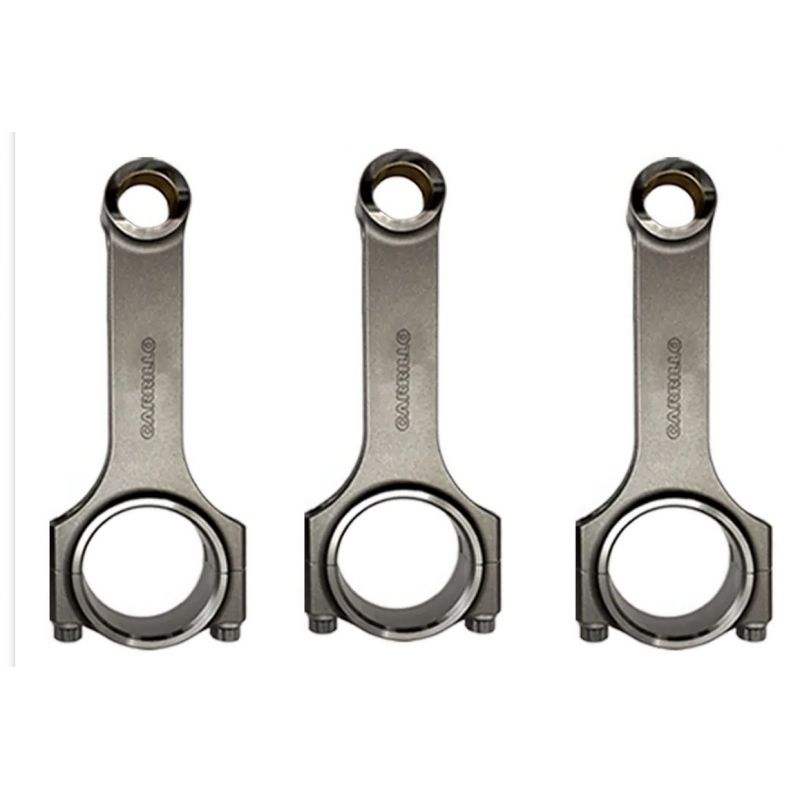

Carrillo Industries est un fabricant américain de référence, dont les bielles forgées équipent depuis des décennies les moteurs de compétition les plus sollicités. Reconnues pour leur robustesse et leur précision, elles sont livrées avec la boulonnerie maison Carrillo (WMC ou CARR). Pour le G16E-GTS, Carrillo propose le profil H, particulièrement adapté aux moteurs à fort couple.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Toyota G16E-GTS

Les modèles listés ci-dessous reçoivent le moteur Toyota 1.6L 12V G16E-GTS. Vérifiez le diamètre d’axe de piston ainsi que l’entraxe de bielle avant de valider votre panier. Variante concernée : GR Yaris.

Pourquoi c’est la solution la plus économique ?

Sur un G16E-GTS préparé, une bielle d’origine qui lâche entraîne souvent la destruction du bloc, du vilebrequin et des pistons. Investir d’emblée dans un kit de bielles forgées revient bien moins cher qu’une casse moteur et une reconstruction complète. Vous fiabilisez durablement l’attelage mobile, vous préservez la valeur du moteur et vous roulez l’esprit tranquille, sur route comme en compétition.
