- En stock

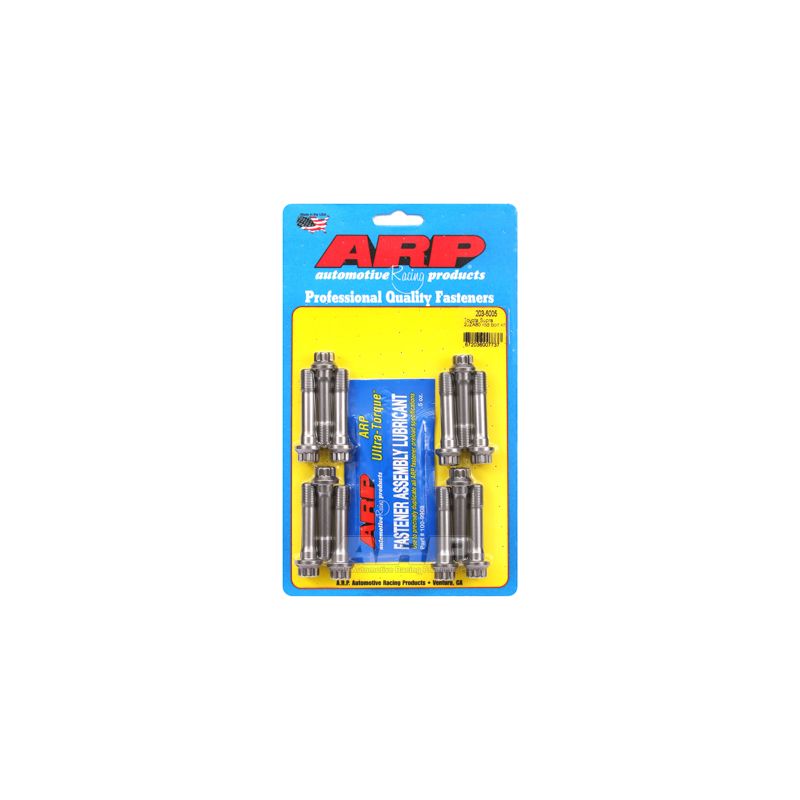

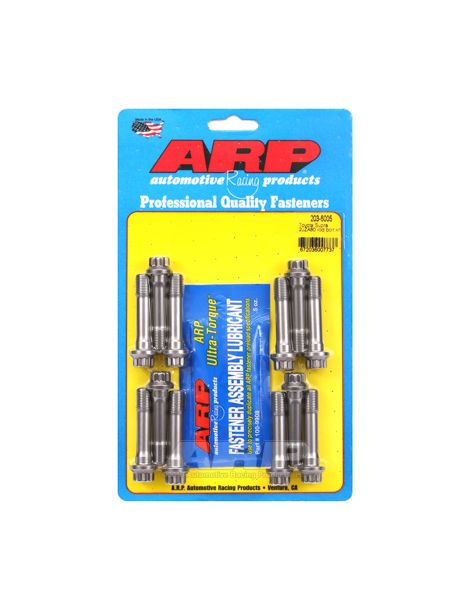

Tornillos reforzados ARP para bielas OEM TOYOTA LEXUS 2JZ
Kit de tornillos de biela ARP de ARP2000 en sustitución de los tornillos originales en bielas OEM de los motores Toyota 2JZ-GE y 2JZ-GTE (Supra, Aristo, Soarer, Lexus GS, IS).
- Marca: ARP
- Motores: 2JZ-GE, 2JZ-GTE
- Dimensiones: M10
- Grado: ARP2000
Los motores afectados
Este kit está destinado a los motores Toyota de 3,0 litros y 24 válvulas, los 2JZ-GE y 2JZ-GTE, los de los Toyota Supra, Aristo, Soarer, Chaser, Cresta, Mark II, Crown, Altezza, Progres y Origin, y de los Lexus GS, IS y SC.
El tornillo de biela original de estos motores lleva la referencia 13265-46020: el fabricante prescribe apretarlo aceitado a 29 Nm y después 90 grados más.
Tornillos reforzados ARP para bielas
En cada vuelta, el tornillo de biela soporta la tracción del conjunto biela-pistón, que por inercia intenta separar el sombrerete. De origen está dimensionado para la potencia de serie y se sustituye en cada desmontaje.
Una vez montados en lugar de los originales, estos tornillos ARP2000 se aprietan preferentemente por alargamiento, método de referencia de ARP; sin comparador, las instrucciones indican un par. Estos tornillos se fabrican en ARP2000, acero aleado propio de ARP tratado térmicamente a 220.000 psi de resistencia a la tracción, con roscas laminadas una vez terminado el tratamiento. Las clases 10.9 y 12.9 de la tornillería de serie empiezan en 150.800 y 176.900 psi: el ARP2000 las supera entre un 24 y un 46 %. Los tornillos ARP2000 resisten hasta 11.750 rpm (valor indicativo calculado).
Características técnicas
| Referencia | Marca | Grado / material | Cabeza | Rosca | Longitud bajo cabeza |
|---|---|---|---|---|---|
| ARP-203-6005 | ARP | ARP2000 | 12 puntas | M10 | No publicada |
Par de apriete y alargamiento
| Referencia | Par de apriete | Alargamiento |
|---|---|---|
| ARP-203-6005 | 88,1 Nm | 0,190 - 0,203 mm |
ARP da prioridad al control del alargamiento para una precarga precisa; el par de la tabla solo sirve a falta de galga. Pares y alargamientos de la tabla valen con el lubricante ARP.
Los valores indicados arriba proceden de las instrucciones ARP 203-6005 aplicables en la fecha de publicación; en caso de diferencia, son ellas las que valen. Consultar las instrucciones ARP 203-6005
El montaje se hace sin fijador de roscas, ya que las instrucciones ARP no lo prevén: la grasa ARP Ultra-Torque se aplica en las roscas y bajo la cabeza de cada tornillo.
Una vez montada la tornillería, ARP exige en sus instrucciones un control y un recalibrado de las cabezas de biela, que debe realizar un taller de rectificado.
Medición del alargamiento de los tornillos

Apretar por alargamiento es ajustar la precarga a lo que el tornillo se estira realmente, y no a un par influido por el rozamiento. Con el tornillo montado, se coloca el medidor con comparador en sus dos extremos y se aprieta hasta leer el alargamiento indicado en la tabla. Es el método más seguro en un motor preparado.
Guía técnica
Todos los valores de par y de alargamiento de esta ficha suponen la grasa de montaje ARP en las roscas y bajo la cabeza del tornillo; el aceite de motor no la sustituye.
La marca ARP
Ingeniero procedente del sector aeroespacial, Gary Holzapfel puso en marcha ARP (Automotive Racing Products) a principios de los años 1970 con un objetivo: acabar con las roturas de motor causadas por una tornillería demasiado débil en competición. ARP diseña y fabrica en California miles de referencias, tornillos de culata, de bancada y de biela, en varios materiales según el uso, y es conocida por la regularidad de su fabricación.
Compatibilidad de vehículos
| Marca | Modelo (chasis) | Código motor | Potencia | Años |
|---|---|---|---|---|
| Lexus | GS 300 JZS147 | 2JZ-GE | 212-223 CV | 1993-1997 |
| Lexus | GS 300 JZS160 | 2JZ-GE | 219-228 CV | 1997-2004 |
| Lexus | IS 300 | 2JZ-GE | 213-219 CV | 2000-2005 |
| Lexus | SC 300 | 2JZ-GE | 220 CV | 1995-2000 |
| Toyota | Altezza | 2JZ-GE | 214-220 CV | 2001-2005 |
| Toyota | Aristo JZS147 | 2JZ-GE, 2JZ-GTE | 230-279 CV | 1990-1997 |
| Toyota | Aristo JZS160 JZS161 | 2JZ-GE, 2JZ-GTE | 231-280 CV | 1997-2004 |
| Toyota | Chaser | 2JZ-GE | 220 CV | 1992-2001 |
| Toyota | Cresta | 2JZ-GE | 220 CV | 1992-2001 |
| Toyota | Crown | 2JZ-GE | 220-230 CV | 1991- |
| Toyota | Mark II | 2JZ-GE | 220-230 CV | 1992-2001 |
| Toyota | Origin | 2JZ-GE | 214 CV | 2000-2001 |
| Toyota | Progres | 2JZ-GE | 215 CV | 1998-2004 |
| Toyota | Soarer | 2JZ-GE | 226-230 CV | 1990-2000 |
| Toyota | Supra JZA80 | 2JZ-GE, 2JZ-GTE | 224-330 CV | 1993-2002 |
Referencia OEM (tornillo de biela): 13265-46020
¿Por qué es la solución más económica?
En un 2JZ preparado, cada tornillo de biela soporta una tracción muy superior a la de serie en cuanto suben el régimen o la potencia: si uno cede, pagan la biela, el pistón y el bloque. Los tornillos de ARP2000 cuestan una fracción de reparar una parte baja del motor.
Los cojinetes de biela asociados
Para completar el montaje de la parte baja del motor, proponemos los cojinetes de biela previstos para este motor.
| Cojinetes de biela ACL 2JZ-GTE → |
¿Y si pasara a bielas forjadas?
Forjada en caliente a una presión considerable, generalmente en acero 4340, la biela forjada presenta una estructura más densa y regular que una biela de serie. Frente a la biela de origen, a menudo de metal sinterizado y optimizada para el coste de producción, aporta aproximadamente un +19 % de límite elástico, un +8 % de resistencia a la tracción y de +19 a +37 % de resistencia a la fatiga: lo necesario para basar una preparación fiable de alta potencia. Para su motor:
| Bielas forjadas 2JZ-GE / 2JZ-GTE → |
-
Marca
-
ReferenciaARP-203-6005
-
ean130672036007737
