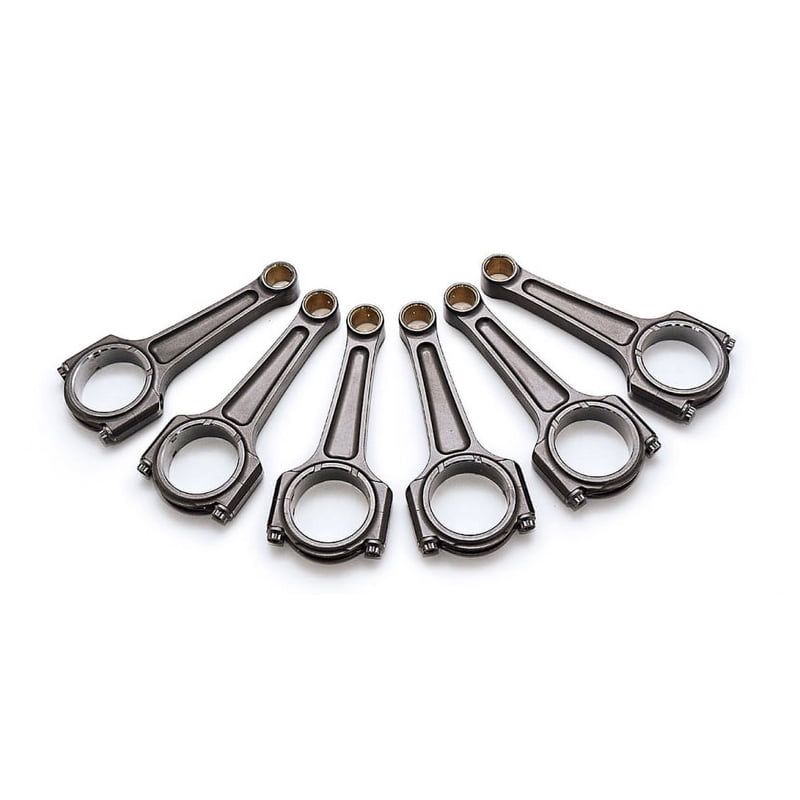

Bielas forjadas Toyota - 3.0L 24V - 2JZ-GE / 2JZ-GTE (Supra Mk4) para pistones forjados

El motor Toyota 2JZ-GE / 2JZ-GTE

El Toyota 2JZ es un seis cilindros en línea de 3.0 L (2997 cc) con doble árbol de levas en cabeza y 24 válvulas, fabricado de 1991 a 2007. Su relación diámetro-carrera es perfectamente cuadrada, 86 x 86 mm, una geometría que favorece tanto los regímenes altos como un par generoso a bajas vueltas. Se declina en dos grandes familias: el 2JZ-GE atmosférico y el 2JZ-GTE biturbo, este último origen de la fama mundial del Toyota Supra Mk4 (A80).

La robustez del 2JZ-GTE proviene ante todo de su arquitectura interna. El bloque de fundición de puente cerrado (closed-deck) ofrece una rigidez excepcional de la camisa del cilindro, mientras que el cigüeñal forjado y los apoyos anchos absorben potencias muy elevadas. La culata DACT de 24 válvulas, dotada de la distribución variable VVT-i en las versiones más recientes, asegura un llenado eficaz. En el 2JZ-GTE, dos turbocompresores funcionan de forma secuencial para combinar la respuesta a bajas vueltas con el caudal a altas.

Este diseño explica por qué la parte baja del 2JZ se considera una de las más sólidas jamás producidas y por qué sigue siendo la base preferida de las preparaciones de gran potencia en todo el mundo. Sin embargo, el eslabón más solicitado sigue siendo la biela: en cuanto se aumenta sensiblemente la presión de sobrealimentación o el régimen, las bielas de serie se convierten en el factor limitante.

Las bielas forjadas

¿Por qué pasar a bielas forjadas en un 2JZ? Porque la biela transmite cada impulso de combustión al cigüeñal y soporta esfuerzos de tracción, compresión y pandeo que crecen muy deprisa con la potencia y el régimen. Una biela forjada de acero aleado ofrece una resistencia a la fatiga y una tolerancia a la sobrecarga muy superiores a una pieza de serie, lo que eleva claramente el umbral de rotura de la parte baja.

El 2JZ-GE atmosférico se beneficia de bielas forjadas cuando se busca subir de régimen, aligerar el tren alternativo o preparar una conversión turbo. En el 2JZ-GTE biturbo se vuelven casi imprescindibles en cuanto aumenta la presión de sobrealimentación. Cubren todos los usos deportivos: rally, drift, drag, circuito, subida de montaña y time attack, donde las solicitaciones son a la vez violentas y repetidas.

En la práctica, la elección de las bielas se ajusta al nivel de preparación. En Stage 2, el objetivo es asegurar una potencia ya superior a la de origen sin exceso de régimen. En Stage 3, se busca potencias elevadas con presiones de sobrealimentación importantes y subidas frecuentes a la zona alta del cuentavueltas. En Stage 4 y más allá, se trata de motores de competición o de gran caudal, con regímenes extremos: es aquí donde la combinación de perfil de biela, tornillería y material resulta decisiva.

Características técnicas de las bielas forjadas 2JZ-GE / 2JZ-GTE

Par de apriete y alargamiento

El 2JZ perdona mucho, salvo un tornillo de biela mal tensado. Apretado por debajo, el tornillo deja que el sombrerete pierda el contacto pleno con la biela: se desplaza unas micras, el alojamiento deja de ser redondo, el casquillo queda apretado por un lado y machacado por el otro, y luego empieza a girar; una avería así termina siempre en el cigüeñal. Apretado en exceso, el tornillo supera su límite elástico, conserva un alargamiento permanente y pierde su tensión útil: reaparece el mismo defecto de circularidad, agravado por un alojamiento de casquillo deformado y una cabeza de biela ovalizada. Entre esos dos errores solo existe el intervalo prescrito, y es propio de cada combinación de biela y tornillería: en esta ficha, Boostline, Manley, Wössner y ZRP no emplean la misma calidad ARP ni la misma longitud de tornillo, y la tabla siguiente da para cada una los valores del fabricante de la tornillería. El control del alargamiento con comparador sigue siendo el método de referencia para validar la tensión obtenida, con el lubricante de montaje ARP y las instrucciones del kit como documentos prioritarios.

Guía técnica

El acero forjado

Los perfiles de biela

	El perfil I (I-Beam) adopta la forma de una I en sección, con un alma central bordeada por dos alas. Naturalmente ligero, reduce la masa en movimiento y se presta a los motores que privilegian la subida de régimen. En su versión reforzada conserva esa ligereza ganando en aguante, lo que lo convierte en un compromiso equilibrado entre inercia reducida y solidez para un 2JZ deportivo, desde el atmosférico preparado hasta el biturbo moderado.
	El perfil I-3P es una evolución del perfil I con tres superficies de apoyo, concebida para combinar la ligereza del I-Beam con una rigidez reforzada. La distribución de material optimiza la resistencia al pandeo y la estabilidad del cuerpo bajo cargas elevadas, manteniendo el peso bajo control. Este perfil se dirige a las preparaciones 2JZ ambiciosas, que buscan a la vez un tren alternativo ligero y un amplio margen de seguridad a alta presión y alto régimen.
	El perfil H (H-Beam) presenta un cuerpo rebajado en ambas caras, que deja ver dos alas paralelas unidas por un alma central, como la letra H vista en sección. Esta geometría ofrece una excelente rigidez con un peso contenido y se comporta muy bien frente a los esfuerzos de compresión, lo que la hace especialmente adecuada para motores fuertemente sobrealimentados como el 2JZ-GTE. Es un perfil versátil, apreciado por su robustez en las preparaciones de alta presión de turbo.

La elección de la tornillería

En un seis cilindros 2JZ, doce tornillos aseguran la sujeción de los sombreretes y su precarga debe permanecer idéntica de un cilindro a otro: es la condición para un bloque inferior que soporta presión y regímenes altos sostenidos sin holgura en el casquillo. La ficha ofrece tres grados ARP y dos anchuras de tornillo, 3/8"-38 mm y 3/8"-41 mm según la biela: compruebe la referencia exacta antes de encargar el utillaje. El montaje sigue siempre la misma disciplina: roscas y asientos limpios y soplados, lubricante de montaje en la rosca y bajo la cabeza, apriete en pasadas crecientes, precarga validada por el alargamiento medido con comparador y longitud libre anotada para los doce tornillos. El grado se elige después según la potencia por cilindro, el régimen máximo y el margen que se quiere conservar para un uso repetido; la tabla siguiente precisa el campo de cada uno.

	La tornillería ARP2000 constituye el estándar probado de las bielas de altas prestaciones. Presenta una resistencia a la tracción de aproximadamente 220.000 psi (es decir, unos 1517 MPa) y conviene a la gran mayoría de las preparaciones 2JZ, hasta un orden de magnitud de unos 200 CV por cilindro y regímenes que alcanzan alrededor de 8500 rpm. En esta ficha, los tornillos se ofrecen en diámetro 3/8 de pulgada, en longitudes de 38 mm y 41 mm según las bielas.
	La tornillería ARP L19 representa un escalón superior. Este acero aleado de mayores prestaciones admite tensiones más elevadas y conviene a los motores muy preparados, a título indicativo hasta unos 250 CV por cilindro. Se recomienda cuando la presión de sobrealimentación y el régimen aumentan claramente. El ARP L19 es más sensible a la corrosión y exige un cuidado particular en el montaje y el almacenamiento, a cambio de su aguante superior.
	La tornillería ARP CA625+ es el grado más resistente de la oferta, reservado a los usos extremos. Está destinada a los motores de muy alta potencia que superan los umbrales anteriores y a los regímenes más elevados, hasta unas 10.000 rpm en uso extremo. Asegura el mantenimiento de la precarga y de la estanqueidad de la tapa de biela en las condiciones de competición más severas, donde la mínima pérdida de apriete resultaría fatal.

La medición del alargamiento

Comprar el medidor de alargamiento

Las marcas propuestas

	Boostline es la línea de bielas forjadas de Wiseco, especialista estadounidense del pistón desde 1941. Para el 2JZ propone su I-3P: un cuerpo en I cuyos tres cajeados mecanizados llevan la rigidez al nivel esperado de un H, sin engordar. Forjado en acero 4340 y mecanizado en Estados Unidos, se pide con tornillería ARP 2000 o ARP Custom Age 625+ para bloques muy sobrealimentados.

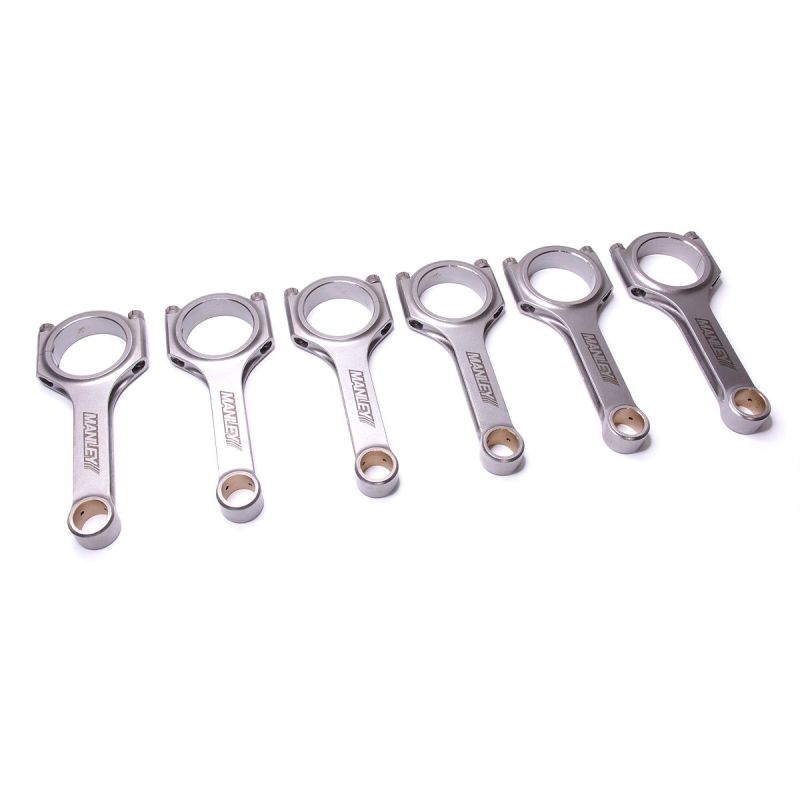

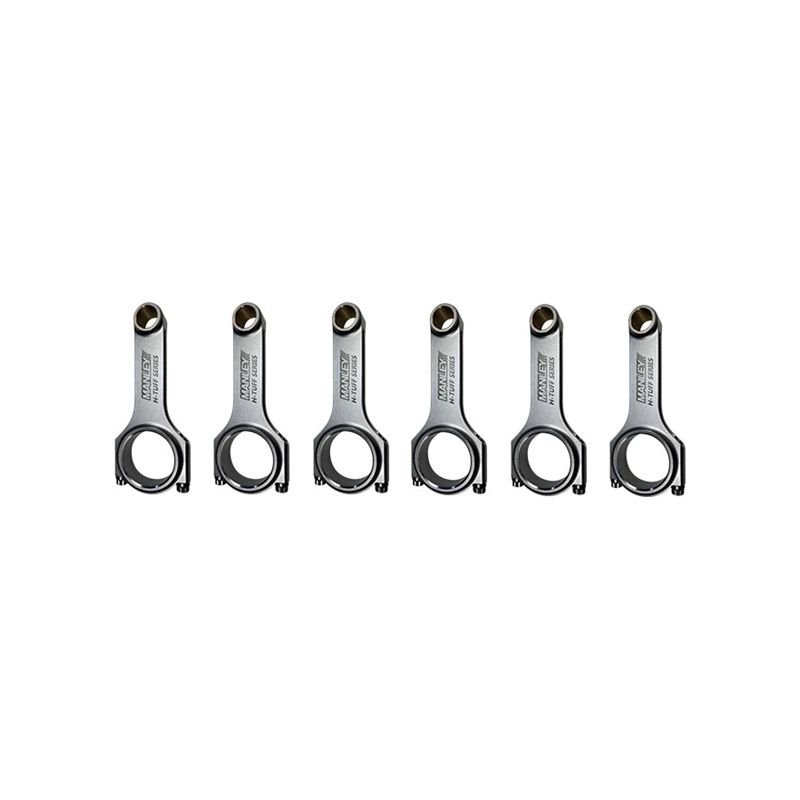

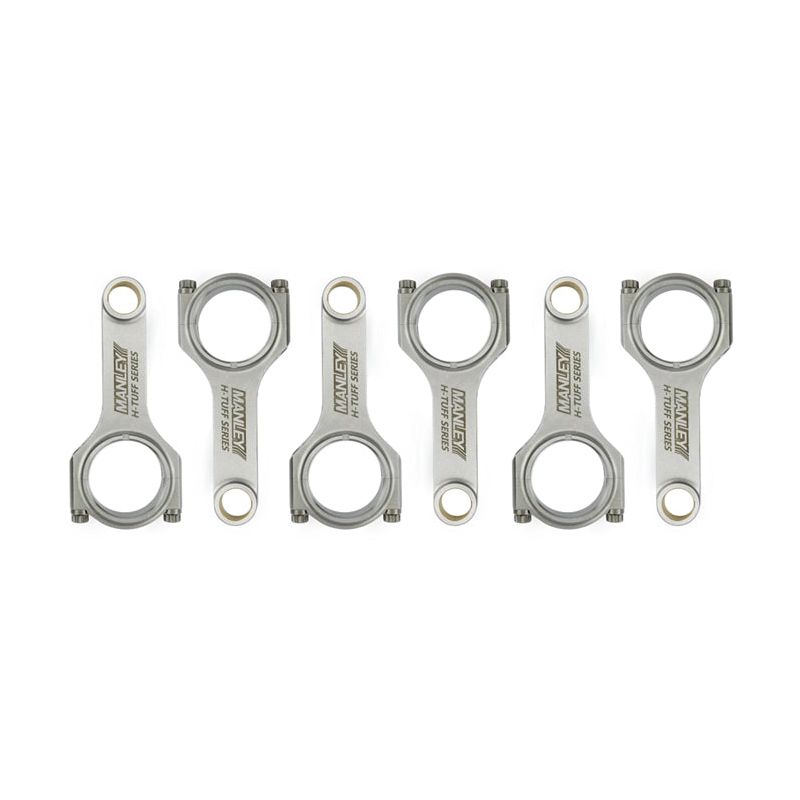

	Manley es un fabricante estadounidense independiente, presente en la biela forjada desde 1966. Su materia es un acero 4340 aeronáutico desgasificado al vacío, granallado y después controlado pieza a pieza. El 2JZ está especialmente bien servido: perfiles H, H-HD e I-HD, con tornillería ARP 2000 en las versiones corrientes y ARP Custom Age 625+ en las reforzadas.
	Wössner fabrica en Alemania piezas forjadas de altas prestaciones, tanto pistones como bielas. Para el 2JZ su oferta se limita a una biela de perfil en I en acero forjado, tolerada al mínimo, pesada y emparejada en el juego de seis, entregada con tornillería ARP 2000. Es la elección de una preparación meticulosa, donde la finura de mecanizado y la constancia de masas cuentan más que la escalada.

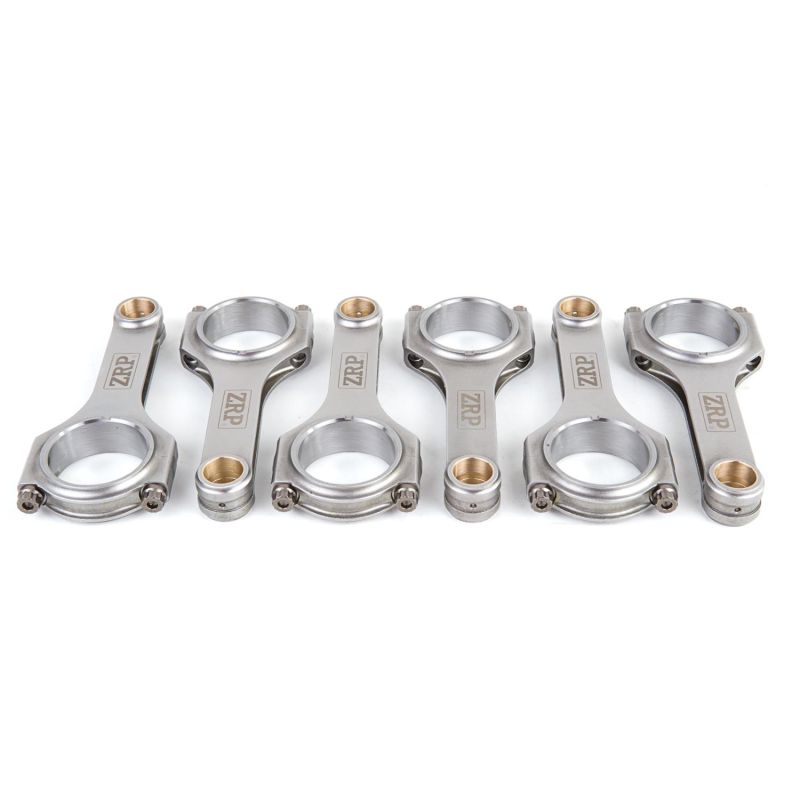

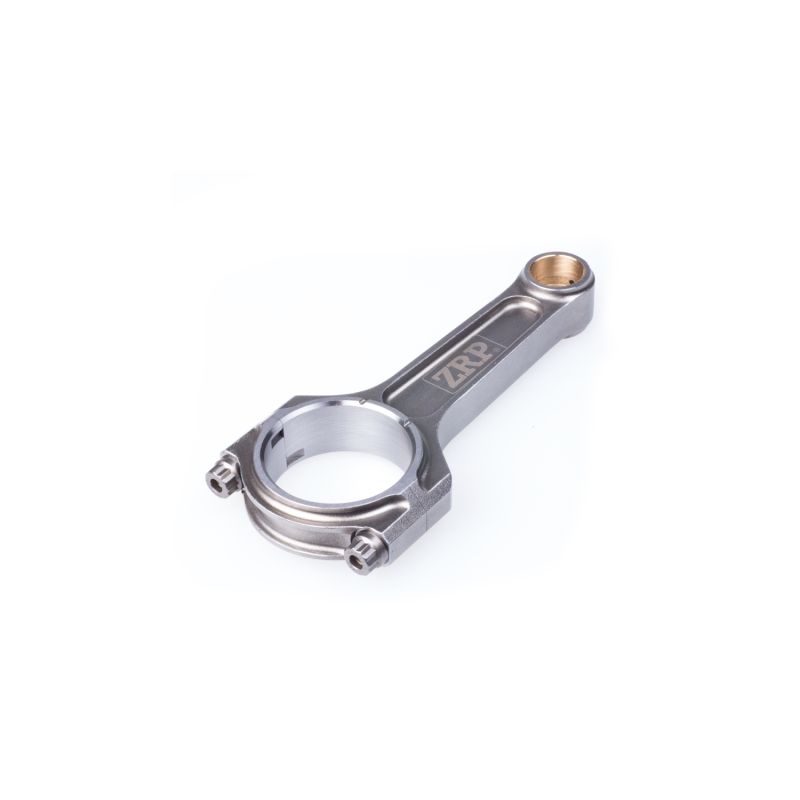

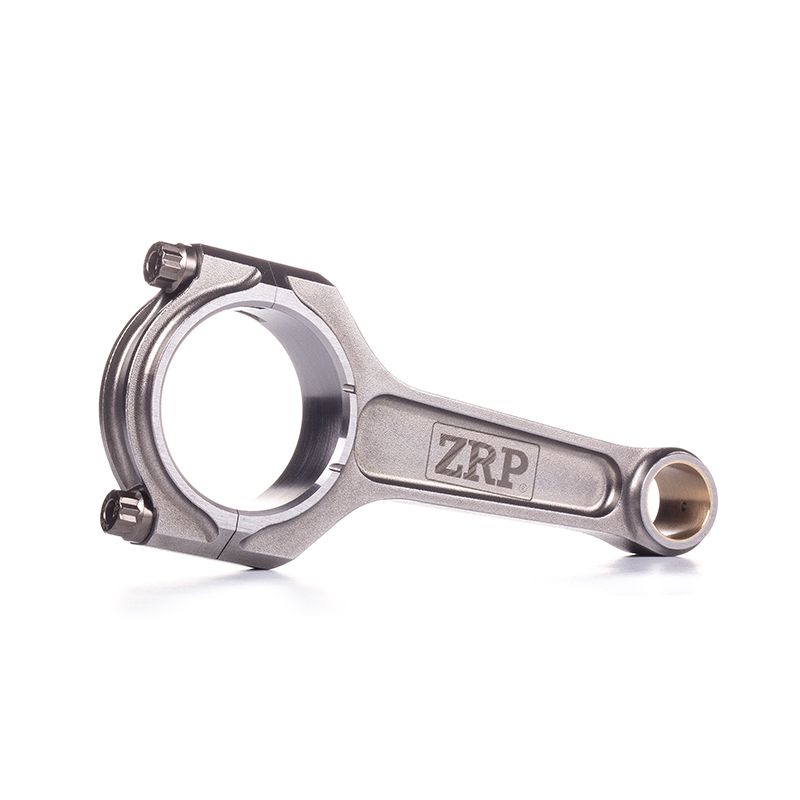

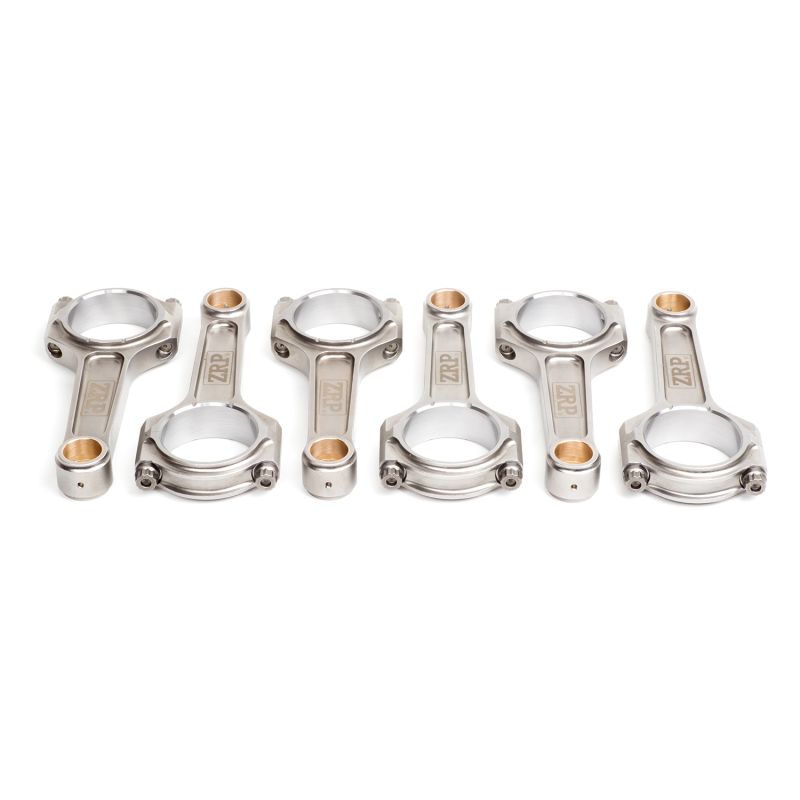

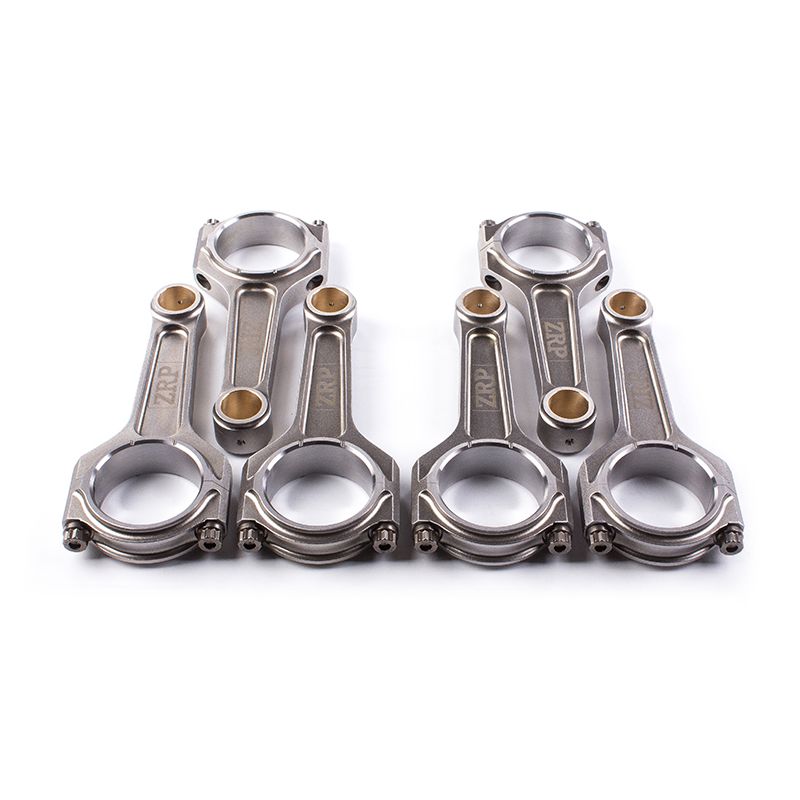

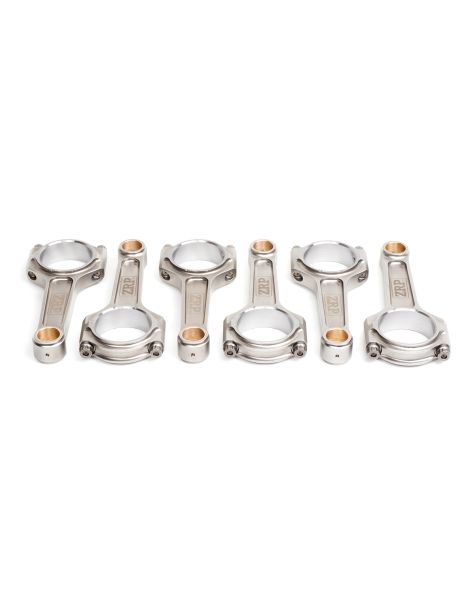

	ZRP es el fabricante griego dirigido por Alex Drakos en Atenas, donde todo se dibuja, se produce y se controla. En el 2JZ la gama es amplia: perfil en H y perfil I-HD en acero 4340 forjado, con tornillería ARP 2000 o ARP L19, más una variante de perfil en I en acero 817M40T. Cada juego de seis se pesa y se empareja a ±1 g. La marca extrae su experiencia del rally, el circuito y el drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Toyota 2JZ-GE / 2JZ-GTE

Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor Toyota 2JZ-GE / 2JZ-GTE (3.0L 24V biturbo):

Referencia OEM: 13201-46040 (juego de 6 bielas).

¿Por qué es la solución más económica?

Sustituir las bielas de serie por bielas forjadas durante una preparación cuesta una fracción del precio de un motor nuevo o de una reconstrucción completa tras una rotura. En un 2JZ preparado, la rotura de una biela de serie destruye la mayoría de las veces el bloque, el cigüeñal y la culata: la factura supera entonces con creces el precio de un juego de bielas forjadas.

Invertir en un kit de seis bielas forjadas es comprar un margen de seguridad duradero. Estas bielas soportan potencias y regímenes muy superiores a los de origen, se conservan ante futuras evoluciones del motor y evitan la inmovilización prolongada de un vehículo de competición. A lo largo de la vida de una preparación, es con diferencia el gasto más rentable para fiabilizar la parte baja.
