Bielles forgées Toyota - 3.0L 24V - 2JZ-GE / 2JZ-GTE (Supra Mk4) pour pistons forgés

Le moteur Toyota 2JZ-GE / 2JZ-GTE

Le Toyota 2JZ est un six cylindres en ligne de 3.0 L (2997 cm³) à double arbre à cames en tête et 24 soupapes, produit de 1991 à 2007. Sa cote d’alésage-course est parfaitement carrée, 86 x 86 mm, une géométrie qui favorise à la fois la montée en régime et un couple généreux dès les bas régimes. Il se décline en deux grandes familles : le 2JZ-GE atmosphérique et le 2JZ-GTE biturbo, ce dernier ayant fait la réputation mondiale de la Toyota Supra Mk4 (A80).

La robustesse du 2JZ-GTE tient d’abord à son architecture interne. Le bloc en fonte à pont fermé (closed-deck) offre une rigidité exceptionnelle du fût de cylindre, tandis que le vilebrequin forgé et les paliers larges encaissent des puissances très élevées. La culasse DACT à 24 soupapes, dotée du calage variable VVT-i sur les versions les plus récentes, assure un remplissage efficace. Sur le 2JZ-GTE, deux turbocompresseurs fonctionnent en séquentiel pour combiner réponse à bas régime et débit à haut régime.

Cette conception explique pourquoi le bas moteur du 2JZ est considéré comme l’un des plus solides jamais produits, et pourquoi il reste la base privilégiée des préparations de grande puissance à travers le monde. Le maillon le plus sollicité reste toutefois la bielle : dès que l’on augmente sensiblement la pression de suralimentation ou le régime, les bielles d’usine deviennent le facteur limitant.

Les bielles forgées

Pourquoi passer à des bielles forgées sur un 2JZ ? Parce que la bielle transmet chaque impulsion de combustion au vilebrequin et subit des efforts de traction, de compression et de flambage qui croissent très vite avec la puissance et le régime. Une bielle forgée en acier allié offre une résistance à la fatigue et une tolérance au dépassement de couple bien supérieures à une pièce de série, ce qui repousse nettement le seuil de rupture du bas moteur.

Le 2JZ-GE atmosphérique bénéficie de bielles forgées lorsqu’on cherche à monter en régime, à alléger l’équipage mobile ou à préparer une conversion turbo. Sur le 2JZ-GTE biturbo, elles deviennent quasiment incontournables dès que la pression de suralimentation augmente. Elles couvrent tous les usages sportifs : rallye, drift, drag, circuit, course de côte et time attack, où les sollicitations sont à la fois violentes et répétées.

En pratique, on associe le choix des bielles au niveau de préparation. En Stage 2, l’objectif est de sécuriser une puissance déjà supérieure à l’origine sans excès de régime. En Stage 3, on vise des puissances élevées avec des pressions de suralimentation importantes et des passages fréquents en haut du compte-tours. En Stage 4 et au-delà, il s’agit de moteurs de compétition ou de gros débit, avec des régimes extrêmes : c’est là que le couple profil de bielle, visserie et matériau prend tout son sens.

Caractéristiques techniques des bielles forgées 2JZ-GE / 2JZ-GTE

Couple de serrage et allongement

Le 2JZ pardonne beaucoup, sauf une vis de bielle mal tendue. Sous-serrée, la vis laisse le chapeau perdre le contact franc avec la bielle : il se décale de quelques microns, le logement cesse d’être rond, le coussinet est pincé d’un côté et maté de l’autre, puis se met à tourner ; l’avarie se termine toujours par le vilebrequin. Surserrée, la vis dépasse sa limite élastique, conserve un allongement permanent et perd sa tension utile : on retrouve le même défaut de circularité, aggravé par une déformation du logement de coussinet et une ovalisation de la tête de bielle. Entre ces deux fautes, il n’y a que la plage prescrite, et elle est propre à chaque combinaison bielle-visserie : sur cette fiche, Boostline, Manley, Wössner et ZRP n’emploient ni le même grade ARP ni la même longueur de vis, et le tableau ci-dessous donne pour chacune les valeurs du fabricant de la visserie. Le contrôle de l’allongement au comparateur reste la méthode de référence pour valider la tension obtenue, avec le lubrifiant de montage ARP et la notice du kit comme documents prioritaires.

Guide technique

L’acier forgé

Les profils de bielle

	Le profil I (I-Beam) reprend la forme d’un I en coupe, avec une âme centrale bordée de deux semelles. Naturellement léger, il réduit la masse en mouvement et se prête aux moteurs qui privilégient la montée en régime. Dans sa version renforcée, il conserve cette légèreté tout en gagnant en tenue, ce qui en fait un compromis équilibré entre inertie réduite et solidité pour un 2JZ sportif, atmosphérique préparé comme biturbo modéré.
	Le profil I-3P est une évolution du profil I à trois surfaces d’appui, conçue pour combiner la légèreté de l’I-Beam avec une rigidité renforcée. La répartition de matière optimise la résistance au flambage et la stabilité du corps de bielle sous fortes charges, tout en maîtrisant le poids. Ce profil vise les préparations 2JZ ambitieuses, qui recherchent à la fois un équipage mobile léger et une marge de sécurité importante à haute pression et haut régime.
	Le profil H (H-Beam) présente un corps évidé sur les deux faces, qui laisse apparaître deux flancs parallèles reliés par une âme centrale, à la manière de la lettre H vue en coupe. Cette géométrie offre une excellente rigidité pour un poids contenu et se comporte très bien face aux efforts de compression, ce qui la rend particulièrement adaptée aux moteurs fortement suralimentés comme le 2JZ-GTE. C’est un profil polyvalent, apprécié pour sa robustesse sur les préparations à forte pression de turbo.

Le choix de la visserie

Sur un six-cylindres 2JZ, douze vis assurent la tenue des chapeaux, et leur précharge doit rester identique d’un cylindre à l’autre : c’est la condition d’un bas moteur qui encaisse la pression et les régimes soutenus sans jeu au coussinet. La fiche propose trois grades ARP et deux largeurs de vis, 3/8"-38 mm et 3/8"-41 mm selon la bielle : vérifiez la référence exacte avant de commander l’outillage. Le montage suit toujours la même discipline : filets et appuis nettoyés et soufflés, lubrifiant d’assemblage sur le filet et sous la tête, serrage en passes croissantes, précharge validée à l’allongement mesuré au comparateur et longueur libre notée pour les douze vis. Le grade se choisit ensuite selon la puissance par cylindre, le régime maximal et la marge que l’on veut conserver pour un usage répété ; le tableau ci-dessous précise le domaine de chacun.

	La visserie ARP2000 constitue le standard éprouvé des bielles hautes performances. Elle affiche une résistance à la traction d’environ 220 000 psi (soit environ 1517 MPa) et convient à la grande majorité des préparations 2JZ, jusqu’à un ordre de grandeur d’environ 200 ch par cylindre et des régimes atteignant environ 8500 tr/min. Sur cette fiche, les vis sont proposées en diamètre 3/8 de pouce, en longueurs de 38 mm et 41 mm selon les bielles.
	La visserie ARP L19 représente un cran au-dessus. Cet acier allié plus performant autorise des contraintes plus élevées et convient aux moteurs poussés, à titre indicatif jusqu’à environ 250 ch par cylindre. Elle est recommandée lorsque la pression de suralimentation et le régime augmentent nettement. L’ARP L19 est plus sensible à la corrosion et demande un soin particulier de montage et de stockage, en contrepartie de sa tenue supérieure.
	La visserie ARP CA625+ est le grade le plus résistant de l’offre, réservé aux usages extrêmes. Elle est destinée aux moteurs de très grande puissance dépassant les seuils précédents et aux régimes les plus hauts, jusqu’à environ 10 000 tr/min en usage extrême. Elle assure le maintien de la précharge et de l’étanchéité du chapeau de bielle dans les conditions de compétition les plus sévères, là où la moindre perte de serrage serait fatale.

La mesure de l’allongement

Acheter la jauge d’allongement

Les marques proposées

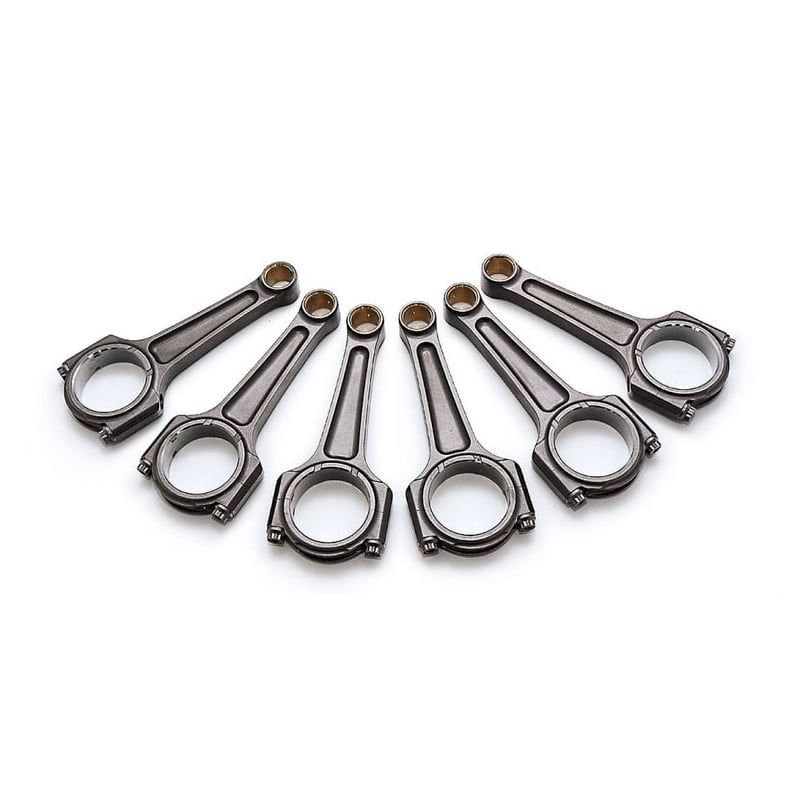

	Boostline est la ligne de bielles forgées de Wiseco, spécialiste américain du piston depuis 1941. Pour le 2JZ, elle propose son I-3P : un corps en I dont trois poches usinées ramènent la rigidité au niveau attendu d’un H, sans embonpoint. Forgé en acier 4340 et usiné aux États-Unis, il se commande en visserie ARP 2000 ou ARP Custom Age 625+ pour les blocs très suralimentés.

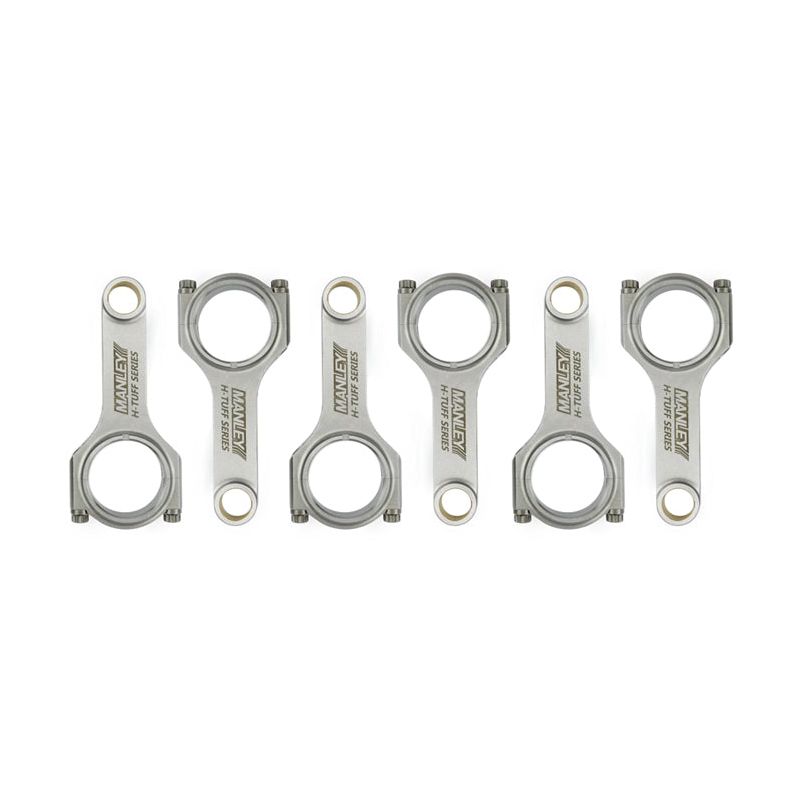

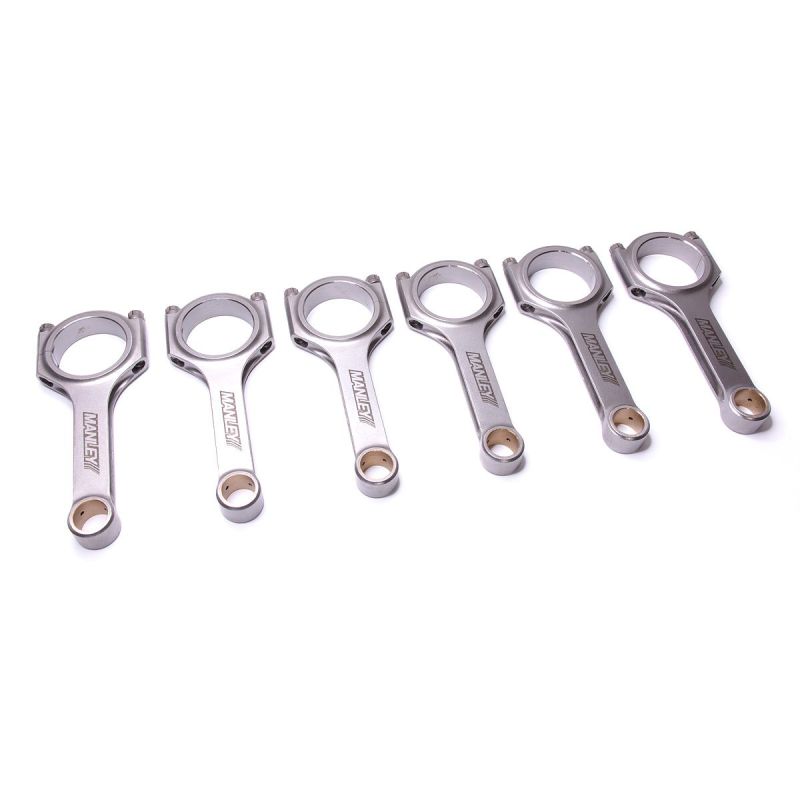

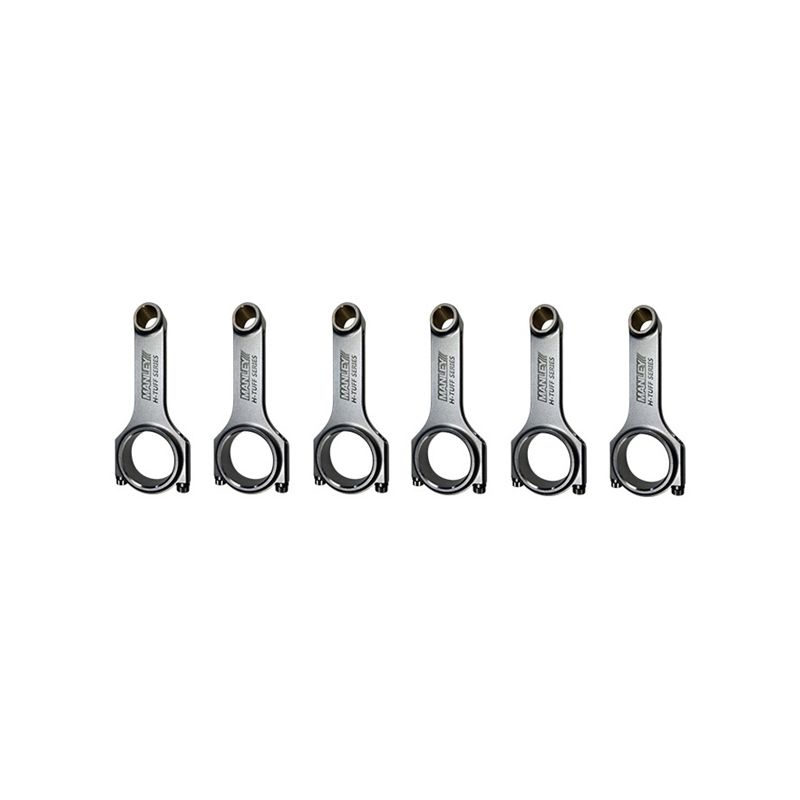

	Manley est un constructeur américain indépendant, sur le marché de la bielle forgée depuis 1966. Sa matière est un acier 4340 aéronautique dégazé sous vide, grenaillé puis contrôlé pièce à pièce. Le 2JZ est particulièrement bien servi : profils H, H-HD et I-HD, avec visserie ARP 2000 sur les versions courantes et ARP Custom Age 625+ sur les variantes renforcées.
	Wössner fabrique en Allemagne des pièces forgées de haute performance, pistons comme bielles. Pour le 2JZ, son offre se résume à une bielle de profil I en acier forgé, tolérancée au plus juste, pesée et appariée sur le jeu de six, livrée en visserie ARP 2000. C’est le choix d’une préparation méticuleuse, où la finesse d’usinage et la constance des masses priment sur la surenchère.

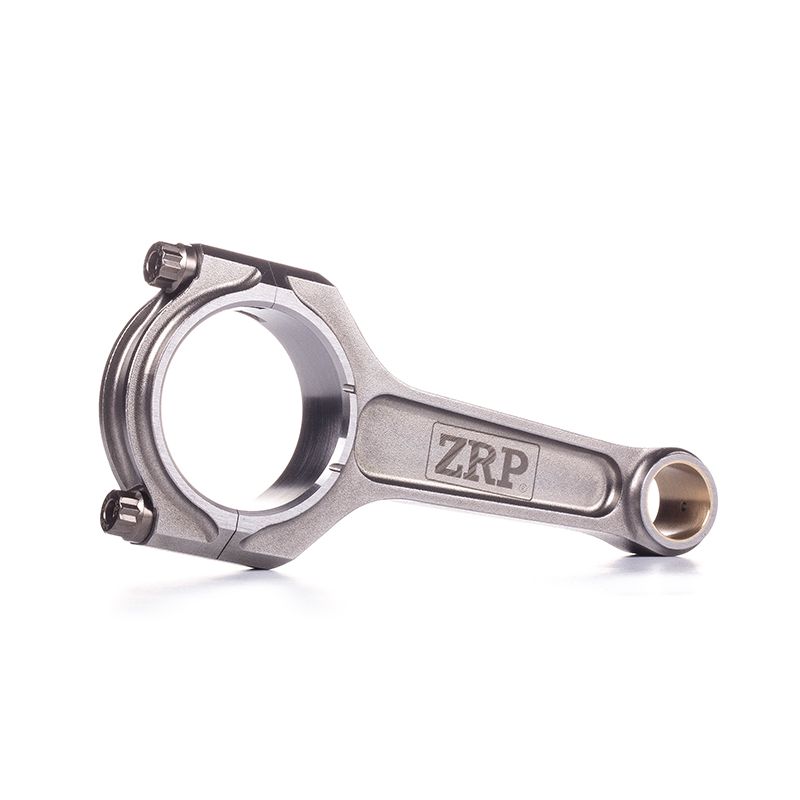

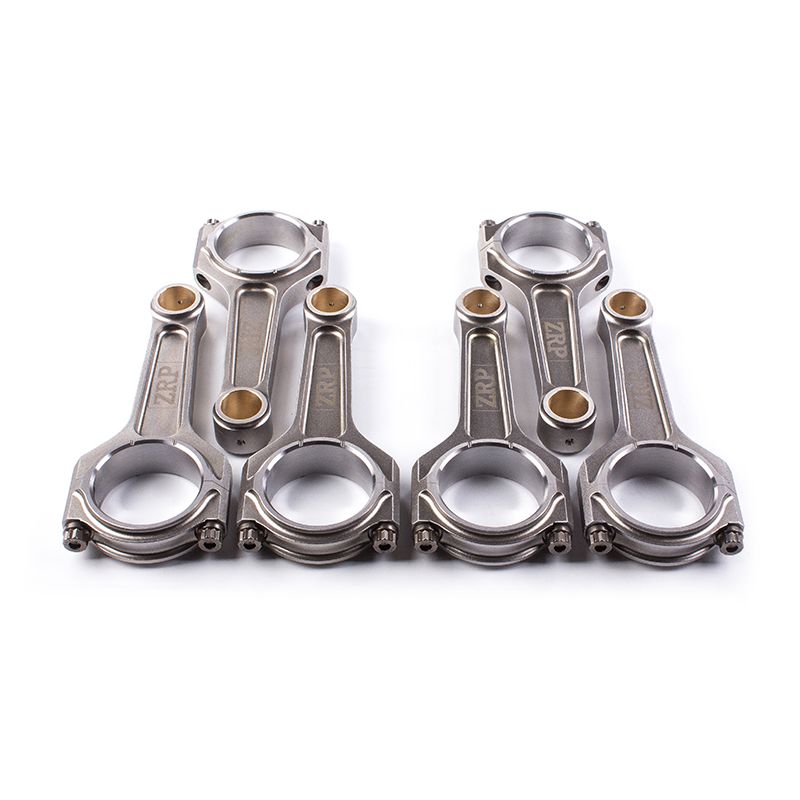

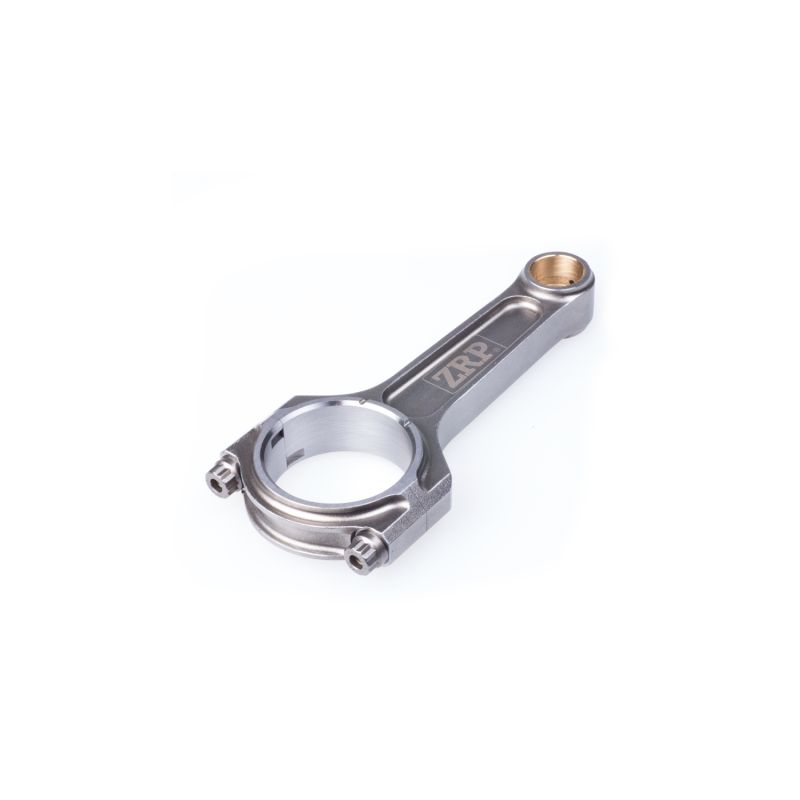

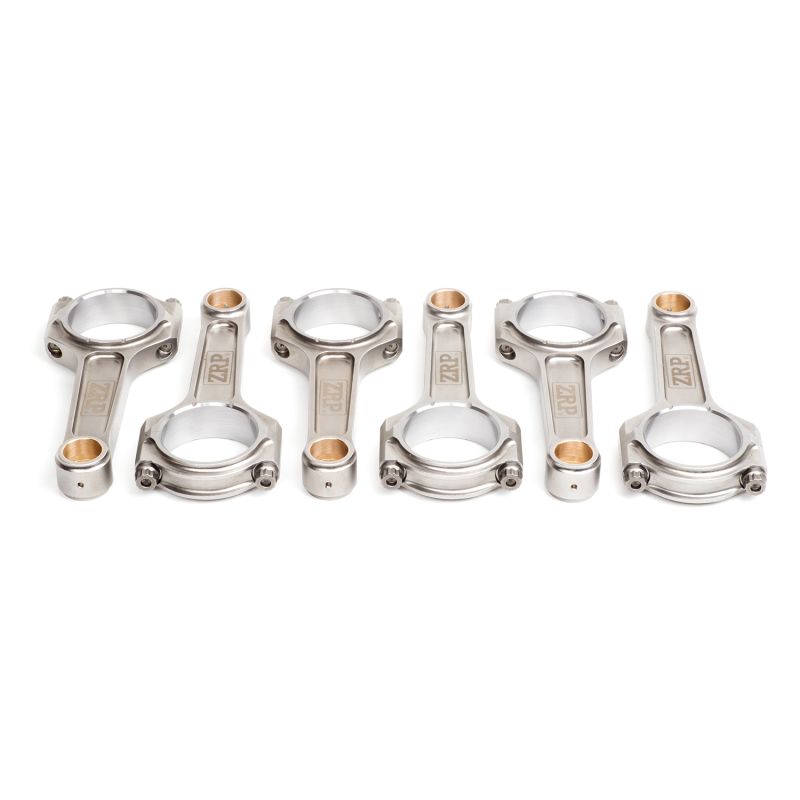

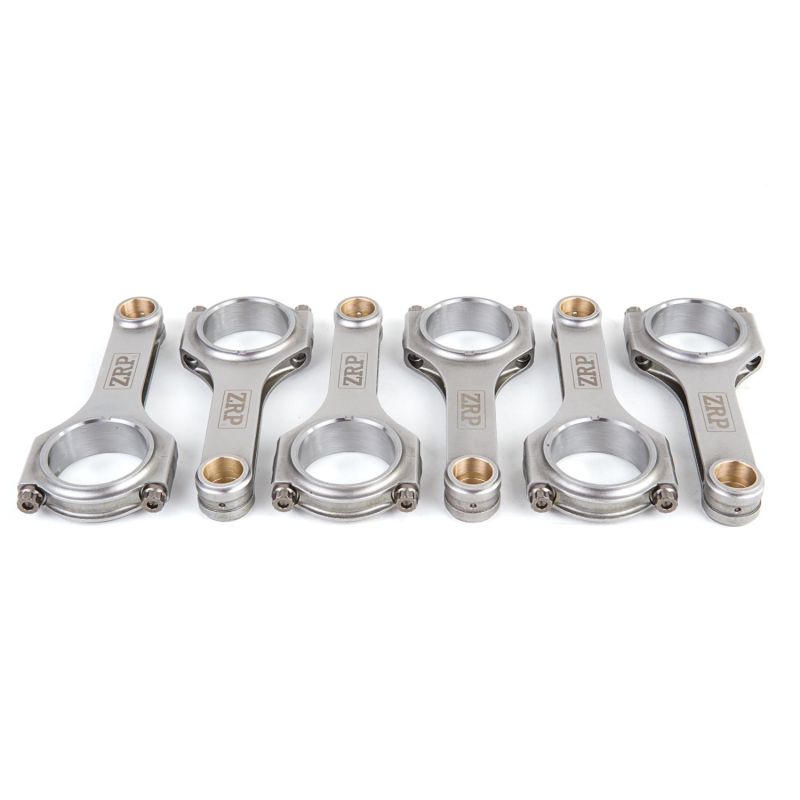

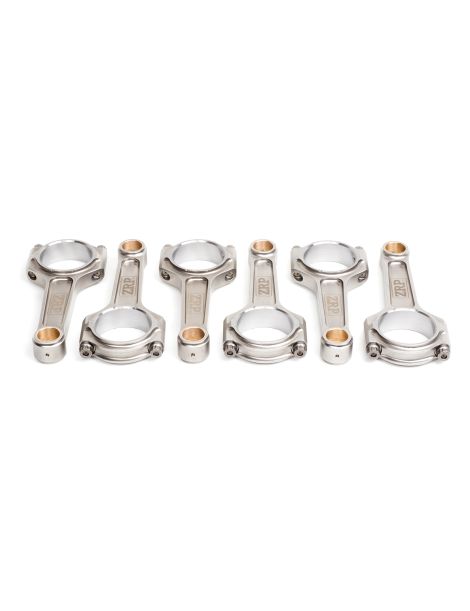

	ZRP est le fabricant grec dirigé par Alex Drakos, installé à Athènes, où tout est dessiné, produit et contrôlé. Sur le 2JZ, la gamme est large : profil H et profil I-HD en acier 4340 forgé, avec visserie ARP 2000 ou ARP L19, plus une variante de profil I en acier 817M40T. Chaque jeu de six est pesé et apparié à ±1 g. La marque tire son expérience du rallye, du circuit et du drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Toyota 2JZ-GE / 2JZ-GTE

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur Toyota 2JZ-GE / 2JZ-GTE (3.0L 24V biturbo) :

Référence OEM : 13201-46040 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Remplacer les bielles d’usine par des bielles forgées lors d’une préparation coûte une fraction du prix d’un moteur neuf ou d’une reconstruction complète après casse. Sur un 2JZ poussé, la rupture d’une bielle d’origine entraîne le plus souvent la destruction du bloc, du vilebrequin et de la culasse : la facture dépasse alors très largement le prix d’un jeu de bielles forgées.

Investir dans un kit de six bielles forgées, c’est acheter une marge de sécurité durable. Ces bielles supportent des puissances et des régimes bien supérieurs à l’origine, se conservent lors d’évolutions futures du moteur et évitent l’immobilisation prolongée d’un véhicule de compétition. À l’échelle de la durée de vie d’une préparation, c’est de loin la dépense la plus rentable pour fiabiliser le bas moteur.
