Bielle forgiate Toyota - 3.0L 24V - 2JZ-GE / 2JZ-GTE (Supra Mk4) per pistoni forgiati

La grande maggioranza delle bielle proposte per il 2JZ è realizzata in acciaio forgiato 4340, una lega al nichel-cromo-molibdeno riconosciuta come il riferimento delle bielle ad alte prestazioni. La forgiatura orienta la fibratura del metallo lungo le linee di sforzo, offrendo un ottimo compromesso tra resistenza a trazione, tenacità e durata a fatica. Dopo la forgiatura, le bielle vengono lavorate, trattate termicamente e controllate per garantire una geometria precisa e una massa controllata.

Una referenza si distingue: la biella R-TOY-006-IP è prodotta in acciaio forgiato 817M40T, una lega di tipo 4340 trattata secondo una norma britannica, scelta per le sue elevate caratteristiche meccaniche e la sua regolarità. In entrambi i casi si tratta di acciai forgiati di qualità aeronautica e da competizione, ben lontani dalle bielle fuse o sinterizzate della grande serie.

Il profilo I (I-Beam) riprende la forma di una I in sezione, con un’anima centrale delimitata da due ali. Naturalmente leggero, riduce la massa in movimento e si presta ai motori che privilegiano gli alti regimi. Nella versione rinforzata conserva questa leggerezza guadagnando in tenuta, il che ne fa un compromesso equilibrato tra inerzia ridotta e solidità per un 2JZ sportivo, dall’aspirato preparato al biturbo moderato.

Il profilo I-3P è un’evoluzione del profilo I a tre superfici d’appoggio, concepita per unire la leggerezza dell’I-Beam a una rigidità rinforzata. La distribuzione del materiale ottimizza la resistenza al carico di punta e la stabilità del corpo sotto forti carichi, mantenendo il peso sotto controllo. Questo profilo si rivolge alle preparazioni 2JZ ambiziose, che cercano insieme un manovellismo leggero e un ampio margine di sicurezza ad alta pressione e alto regime.

Il profilo H (H-Beam) presenta un corpo alleggerito su entrambe le facce, che lascia apparire due ali parallele unite da un’anima centrale, come la lettera H vista in sezione. Questa geometria offre un’eccellente rigidità con un peso contenuto e si comporta molto bene di fronte agli sforzi di compressione, il che la rende particolarmente adatta ai motori fortemente sovralimentati come il 2JZ-GTE. È un profilo versatile, apprezzato per la sua robustezza sulle preparazioni ad alta pressione.

La viteria ARP2000 costituisce lo standard collaudato delle bielle ad alte prestazioni. Presenta una resistenza a trazione di circa 220.000 psi (ovvero circa 1517 MPa) ed è adatta alla grande maggioranza delle preparazioni 2JZ, fino a un ordine di grandezza di circa 200 CV per cilindro e regimi fino a circa 8500 giri/min. In questa scheda le viti sono proposte in diametro 3/8 di pollice, in lunghezze di 38 mm e 41 mm a seconda delle bielle.

La viteria ARP L19 rappresenta un gradino superiore. Questo acciaio legato più prestazionale consente sollecitazioni più elevate ed è adatto ai motori spinti, a titolo indicativo fino a circa 250 CV per cilindro. È consigliata quando la pressione di sovralimentazione e il regime aumentano nettamente. L’ARP L19 è più sensibile alla corrosione e richiede una cura particolare in fase di montaggio e stoccaggio, in cambio della sua tenuta superiore.

La viteria ARP CA625+ è il grado più resistente dell’offerta, riservato agli usi estremi. È destinata ai motori di altissima potenza che superano le soglie precedenti e ai regimi più elevati, fino a circa 10.000 giri/min in uso estremo. Assicura il mantenimento del precarico e della tenuta del cappello di biella nelle condizioni di competizione più severe, dove la minima perdita di serraggio sarebbe fatale.

Sulle bielle ad alte prestazioni, il serraggio delle viti del cappello si controlla idealmente con la misura dell’allungamento più che con la sola coppia. Misurando l’allungamento della vite tra lo stato libero e quello serrato con un comparatore di allungamento, si eliminano le variazioni di attrito sotto testa e nel filetto, che falsano il rapporto tra coppia e precarico reale.

È il metodo raccomandato dai produttori di viteria per ottenere un precarico omogeneo sulle sei bielle ed evitare qualsiasi allentamento sotto carico. Ogni abbinamento biella-viteria possiede un intervallo di allungamento obiettivo: bisogna raggiungere quel valore, misurato sull’asse della vite, invece di affidarsi soltanto alla chiave dinamometrica. La coppia indicata resta un valore di partenza utile quando la misura dell’allungamento non è possibile.

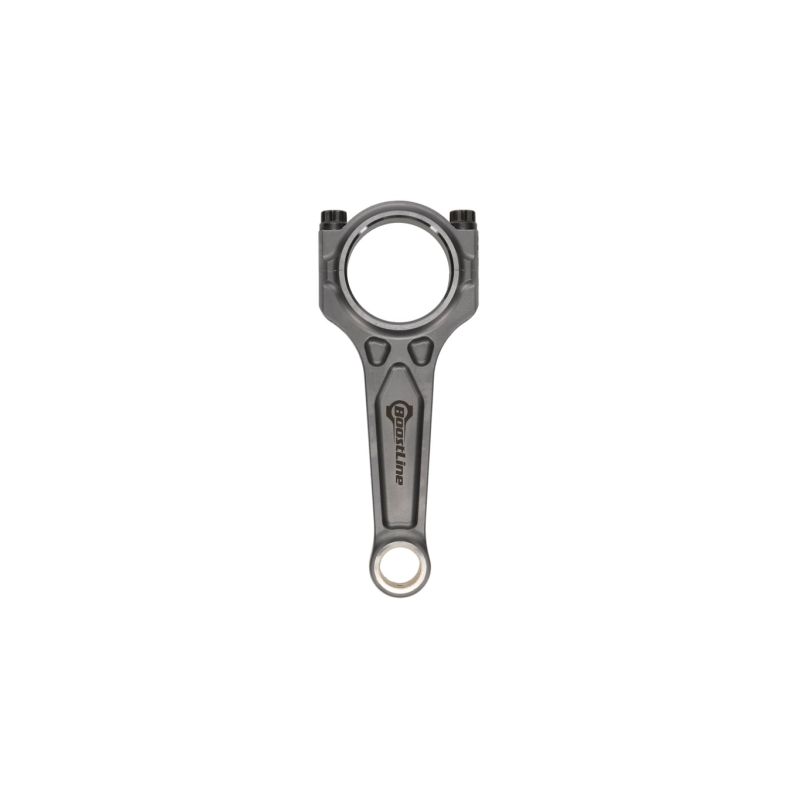

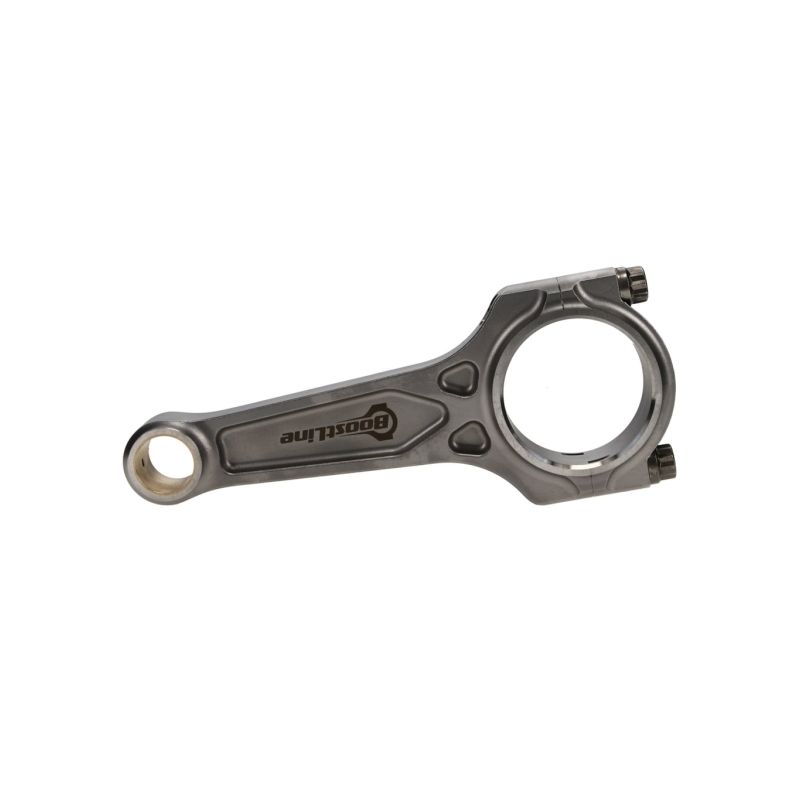

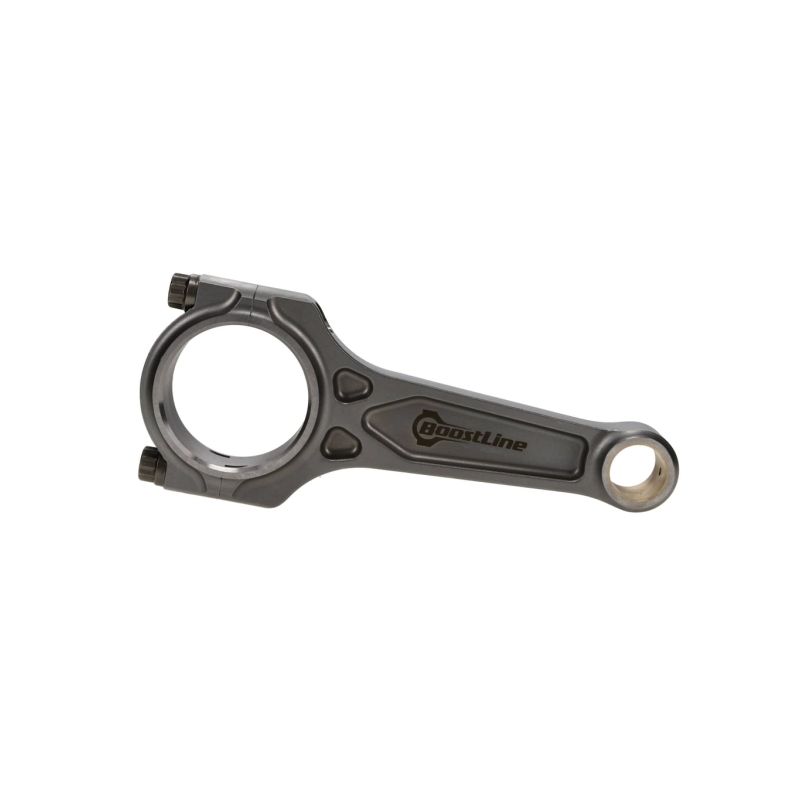

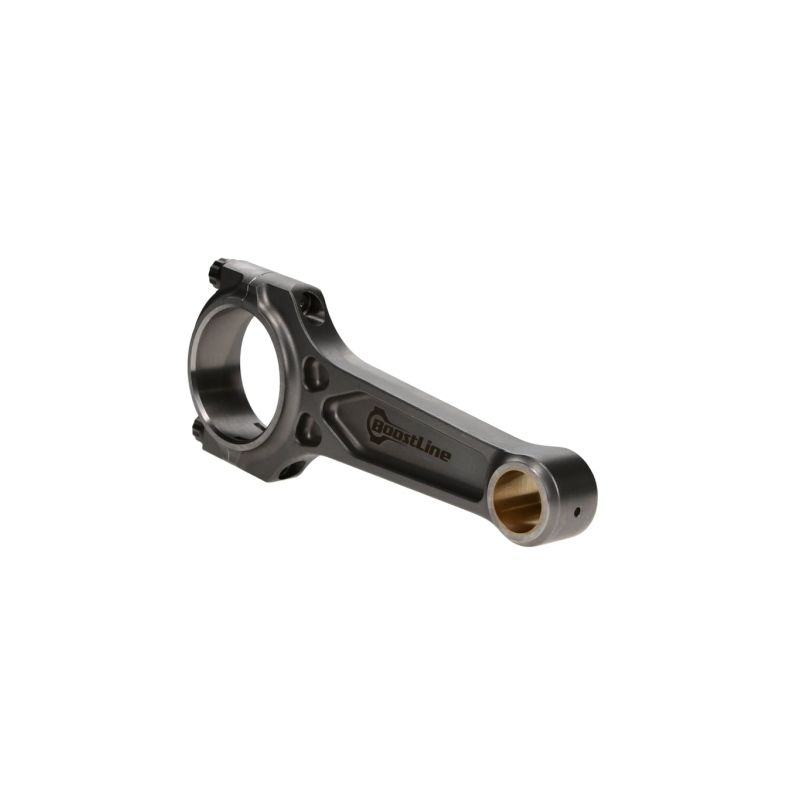

Boostline è la linea di bielle stampate di Wiseco, specialista americano del pistone dal 1941. Per il 2JZ propone il suo I-3P: un corpo a I in cui tre tasche lavorate riportano la rigidità al livello atteso da un H, senza appesantirlo. Stampato in acciaio 4340 e lavorato negli Stati Uniti, si ordina con viteria ARP 2000 o ARP Custom Age 625+ per i motori molto sovralimentati.

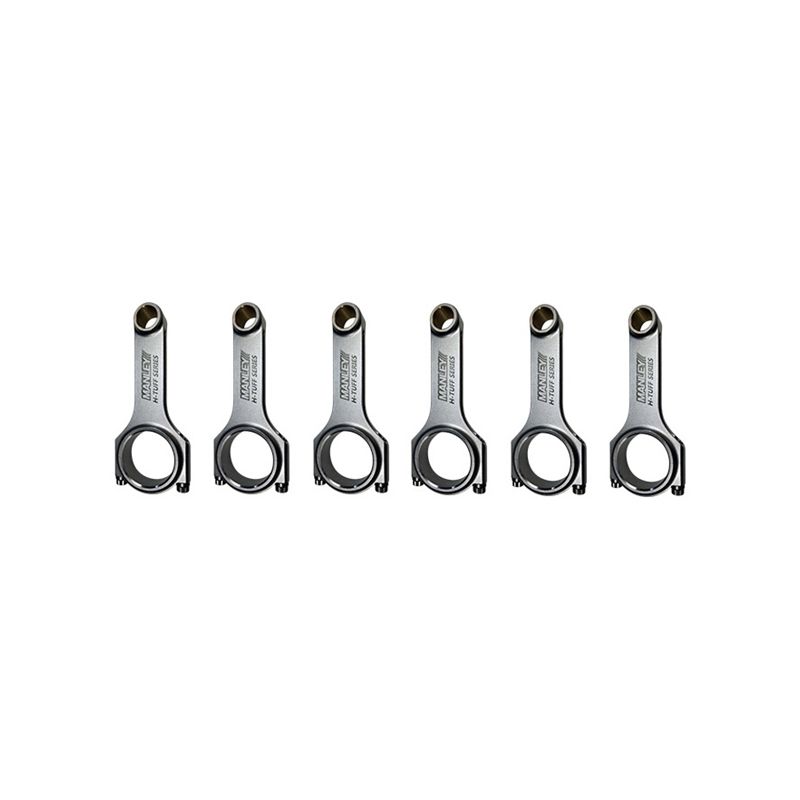

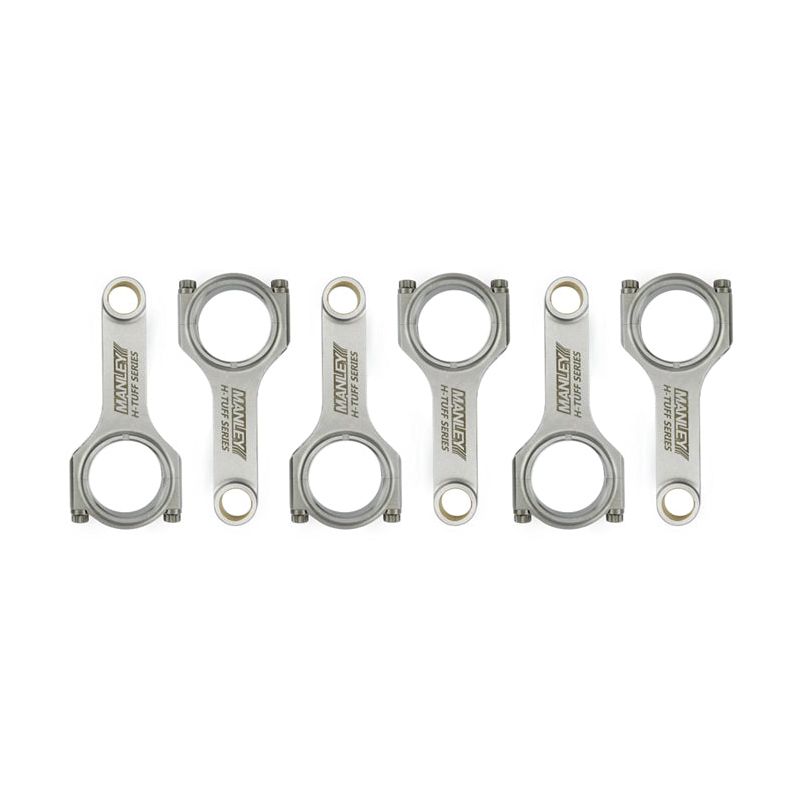

Manley è un costruttore americano indipendente, sul mercato della biella stampata dal 1966. La materia è un acciaio 4340 aeronautico degasato sotto vuoto, pallinato e poi controllato pezzo per pezzo. Il 2JZ è servito particolarmente bene: profili H, H-HD e I-HD, con viteria ARP 2000 sulle versioni correnti e ARP Custom Age 625+ su quelle rinforzate.

Wössner produce in Germania componenti forgiati ad alte prestazioni, pistoni e bielle. Per il 2JZ l’offerta si limita a una biella dal profilo I in acciaio forgiato, tollerata al minimo, pesata e appaiata sulla serie di sei, fornita con viteria ARP 2000. È la scelta di una preparazione meticolosa, dove la finezza di lavorazione e la costanza delle masse contano più della rincorsa alle prestazioni.

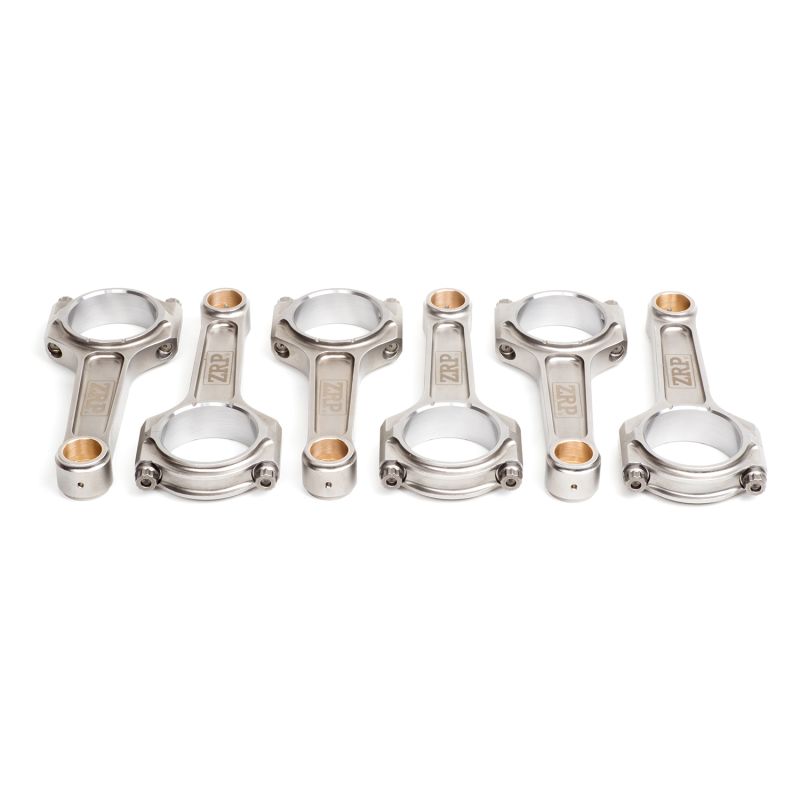

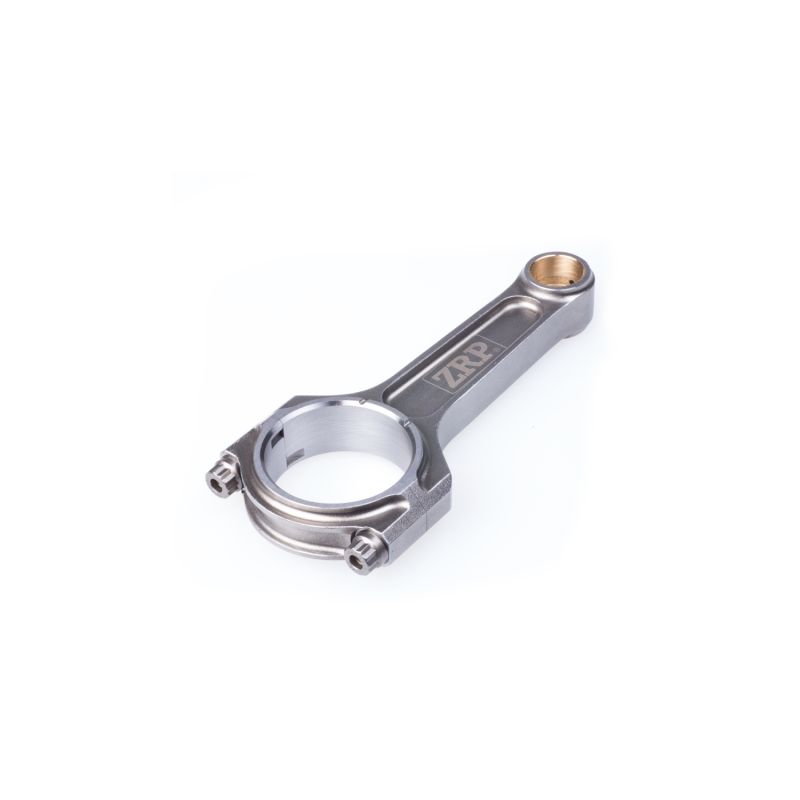

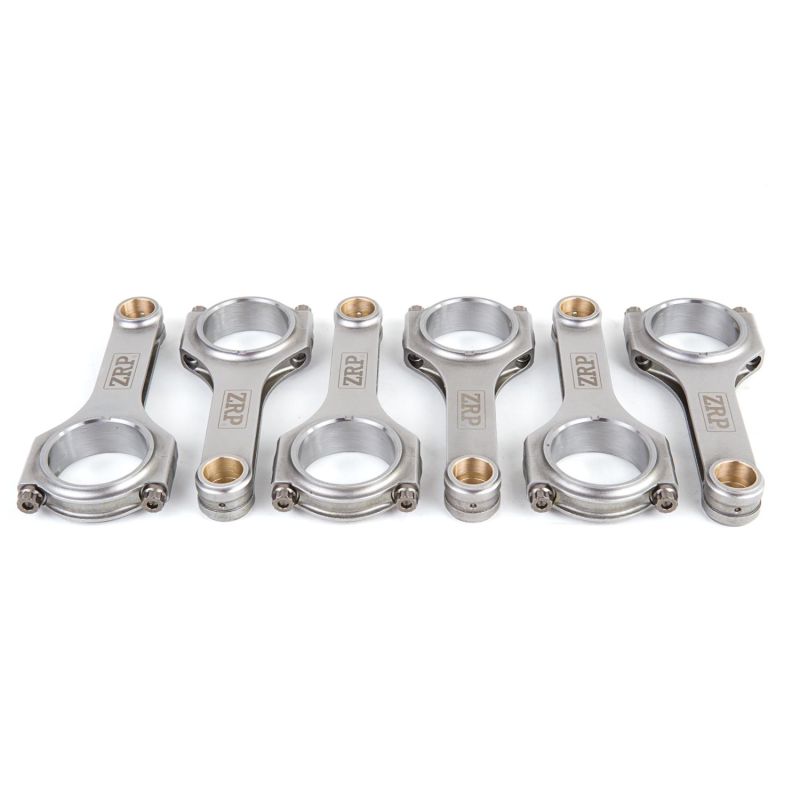

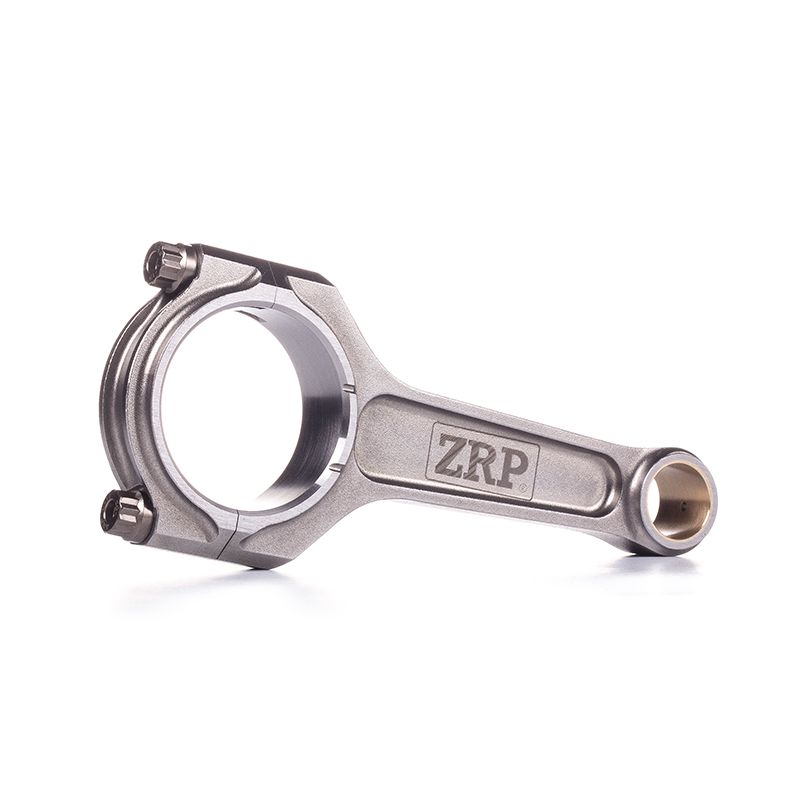

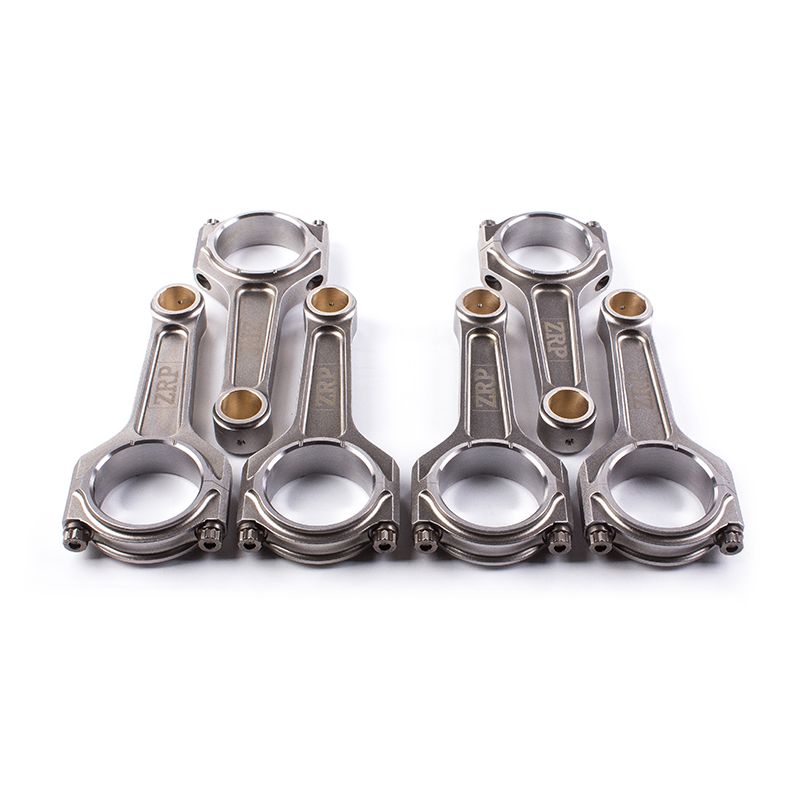

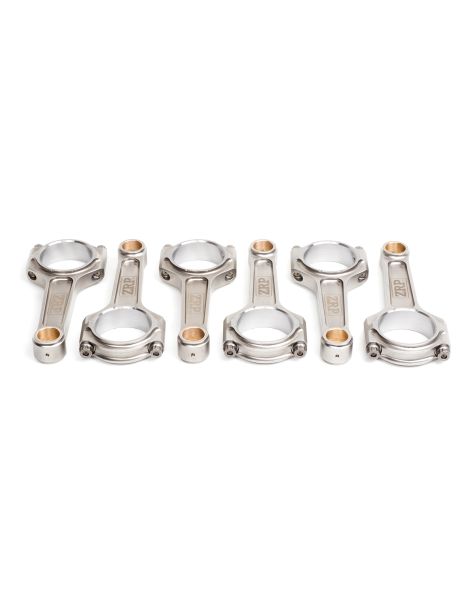

ZRP è il costruttore greco guidato da Alex Drakos ad Atene, dove tutto viene disegnato, prodotto e controllato. Sul 2JZ la gamma è ampia: profilo H e profilo I-HD in acciaio 4340 stampato, con viteria ARP 2000 o ARP L19, più una variante di profilo I in acciaio 817M40T. Ogni serie di sei viene pesata e appaiata a ±1 g. Il marchio trae la propria esperienza da rally, pista e drift.
