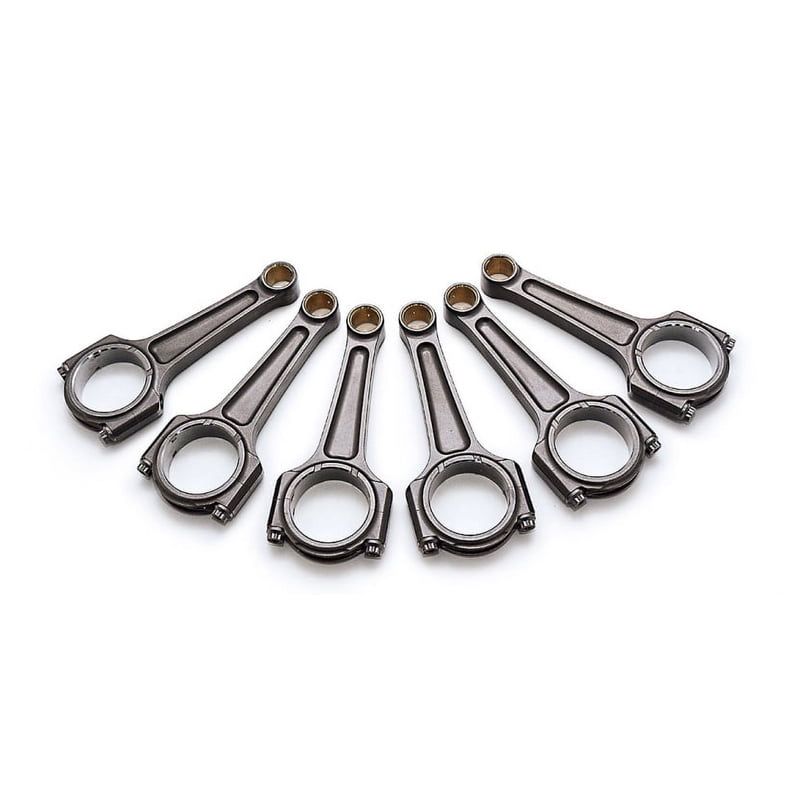

Gesmede drijfstangen Toyota - 3.0L 24V - 2JZ-GE / 2JZ-GTE (Supra Mk4) voor gesmede zuigers

De overgrote meerderheid van de drijfstangen voor de 2JZ is gemaakt van gesmeed 4340-staal, een nikkel-chroom-molybdeen legering die geldt als de referentie voor hoogwaardige drijfstangen. Het smeden richt de vezelstructuur van het metaal langs de belastingslijnen, wat een uitstekend evenwicht biedt tussen treksterkte, taaiheid en vermoeiingsweerstand. Na het smeden worden de drijfstangen bewerkt, warmtebehandeld en gecontroleerd om een nauwkeurige geometrie en een beheerste massa te garanderen.

Eén referentie onderscheidt zich: de drijfstang R-TOY-006-IP is vervaardigd uit gesmeed 817M40T-staal, een legering van het 4340-type die volgens een Britse norm wordt behandeld, gekozen voor haar hoge mechanische eigenschappen en regelmaat. In beide gevallen gaat het om gesmede staalsoorten van lucht- en wedstrijdkwaliteit, ver verwijderd van de gegoten of gesinterde drijfstangen uit massaproductie.

Het I-profiel (I-Beam) heeft in doorsnede de vorm van een I, met een centrale kern die door twee flenzen wordt begrensd. Van nature licht, vermindert het de bewegende massa en leent het zich voor motoren die hoge toerentallen verkiezen. In de versterkte uitvoering behoudt het deze lichtheid en wint het aan sterkte, wat een evenwichtig compromis vormt tussen lagere traagheid en stevigheid voor een sportieve 2JZ, van een geprepareerde atmosferische motor tot een gematigde twin-turbo build.

Het I-3P-profiel is een evolutie van het I-profiel met drie steunvlakken, ontworpen om de lichtheid van de I-Beam te combineren met een versterkte stijfheid. De materiaalverdeling optimaliseert de knikweerstand en de stabiliteit van het lichaam onder zware belasting, terwijl het gewicht beheerst blijft. Dit profiel richt zich op ambitieuze 2JZ builds die zowel een licht draaiend geheel als een ruime veiligheidsmarge bij hoge laaddruk en hoog toerental zoeken.

Het H-profiel (H-Beam) heeft een aan beide zijden uitgefreesd lichaam, waardoor twee evenwijdige flenzen zichtbaar worden die door een centrale kern verbonden zijn, zoals de letter H in doorsnede. Deze geometrie biedt een uitstekende stijfheid bij een beperkt gewicht en gaat zeer goed om met drukbelastingen, wat haar bijzonder geschikt maakt voor sterk gedrukte motoren zoals de 2JZ-GTE. Het is een veelzijdig profiel, gewaardeerd om zijn robuustheid bij high-boost builds.

De ARP2000 bevestiging is de beproefde standaard voor hoogwaardige drijfstangen. Ze biedt een treksterkte van ongeveer 220.000 psi (circa 1517 MPa) en past bij de overgrote meerderheid van 2JZ builds, tot een orde van grootte van ongeveer 200 pk per cilinder en toerentallen tot ongeveer 8500 tpm. Op deze fiche worden de bouten aangeboden in een diameter van 3/8 inch, in lengtes van 38 mm en 41 mm afhankelijk van de drijfstangen.

De ARP L19 bevestiging ligt een niveau hoger. Dit hoogwaardigere gelegeerde staal laat hogere spanningen toe en past bij sterk opgevoerde motoren, indicatief tot ongeveer 250 pk per cilinder. Ze wordt aanbevolen wanneer de laaddruk en het toerental aanzienlijk stijgen. ARP L19 is gevoeliger voor corrosie en vraagt bijzondere zorg bij montage en opslag, in ruil voor zijn hogere sterkte.

De ARP CA625+ bevestiging is de sterkste kwaliteit uit het aanbod, voorbehouden voor extreem gebruik. Ze is bestemd voor motoren met zeer hoog vermogen die de vorige drempels overschrijden en voor de hoogste toerentallen, tot ongeveer 10.000 tpm bij extreem gebruik. Ze houdt de voorspanning en de afdichting van de drijfstangkap in stand onder de zwaarste wedstrijdomstandigheden, waar het geringste verlies aan klemkracht fataal zou zijn.

Op hoogwaardige drijfstangen wordt het aanhalen van de kapbouten idealiter gecontroleerd via het meten van de boutrek in plaats van uitsluitend via het koppel. Door de verlenging van de bout te meten tussen de vrije en de aangehaalde toestand met een rekmeter, schakelt men de variaties van wrijving onder de kop en in de draad uit, die de relatie tussen koppel en werkelijke voorspanning vertekenen.

Dit is de methode die door de fabrikanten van bevestigingen wordt aanbevolen om een gelijkmatige voorspanning over alle zes drijfstangen te verkrijgen en elk losraken onder belasting te voorkomen. Elke combinatie van drijfstang en bevestiging heeft een doelrekbereik: men moet die waarde bereiken, gemeten langs de boutas, in plaats van uitsluitend op de momentsleutel te vertrouwen. Het opgegeven koppel blijft een nuttige startwaarde wanneer het meten van de rek niet mogelijk is.

Boostline is de gesmede drijfstanglijn van Wiseco, de Amerikaanse zuigerspecialist die sinds 1941 actief is. Voor de 2JZ komt de I-3P: een I-Beam-lichaam waarvan drie uitgefreesde holtes de stijfheid op het niveau van een H-Beam brengen, zonder extra gewicht. Gesmeed in 4340-staal en verspaand in de Verenigde Staten, te bestellen met ARP 2000- of ARP Custom Age 625+-bouten voor sterk opgeladen blokken.

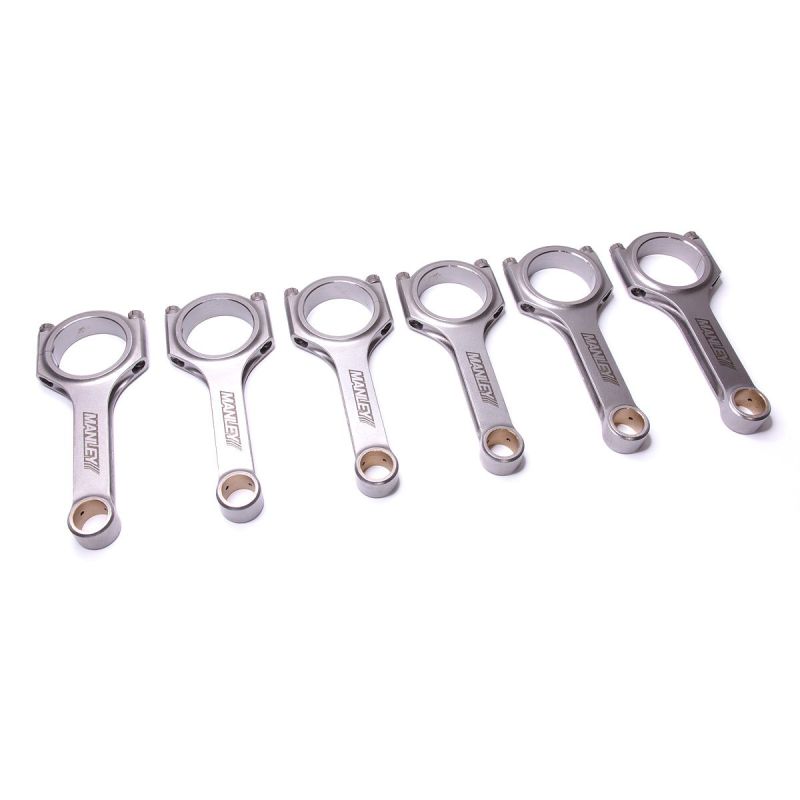

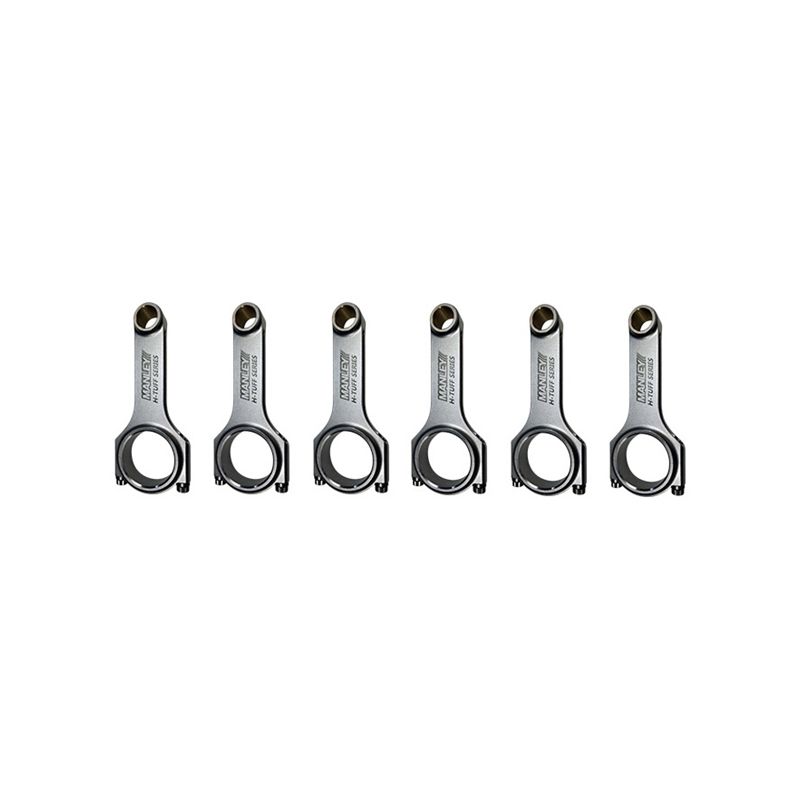

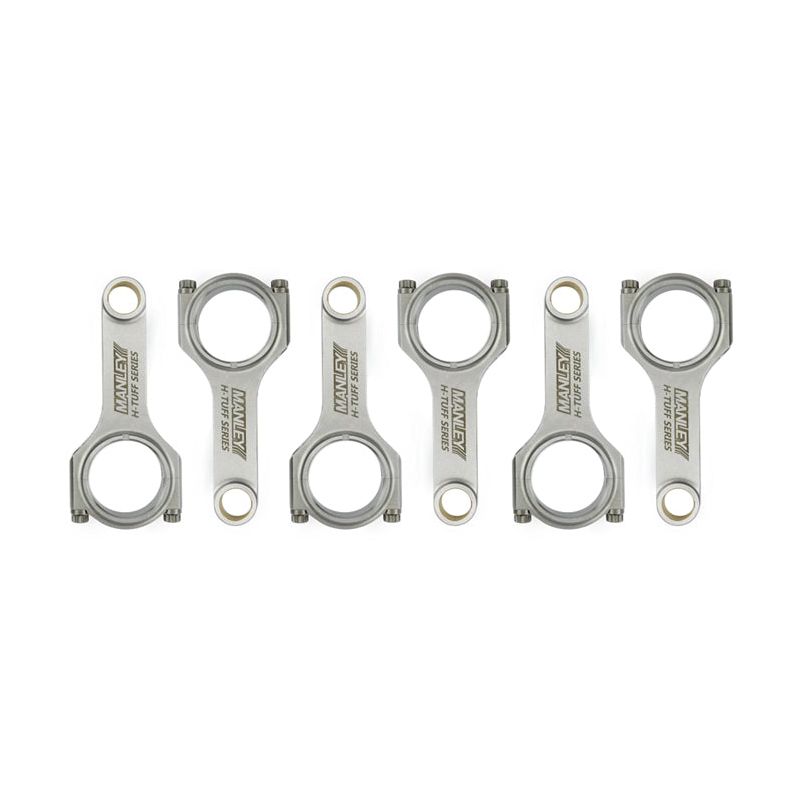

Manley is een onafhankelijke Amerikaanse fabrikant, sinds 1966 actief in de gesmede drijfstang. Het materiaal is vacuümontgast 4340-staal van luchtvaartkwaliteit, gestraald en daarna stuk voor stuk gecontroleerd. De 2JZ is bijzonder goed bediend: H-, H-HD- en I-HD-profielen, met ARP 2000-bouten op de courante uitvoeringen en ARP Custom Age 625+ op de versterkte varianten.

Wössner maakt in Duitsland gesmede hoogprestatieonderdelen, zowel zuigers als drijfstangen. Voor de 2JZ blijft het aanbod bij één drijfstang met I-profiel in gesmeed staal, zo krap mogelijk getolereerd, gewogen en over de set van zes gepaard, geleverd met ARP 2000-bouten. Het is de keuze voor een nauwgezette opbouw waarin verspaningsfinesse en gelijke massa’s zwaarder wegen dan overbieden.

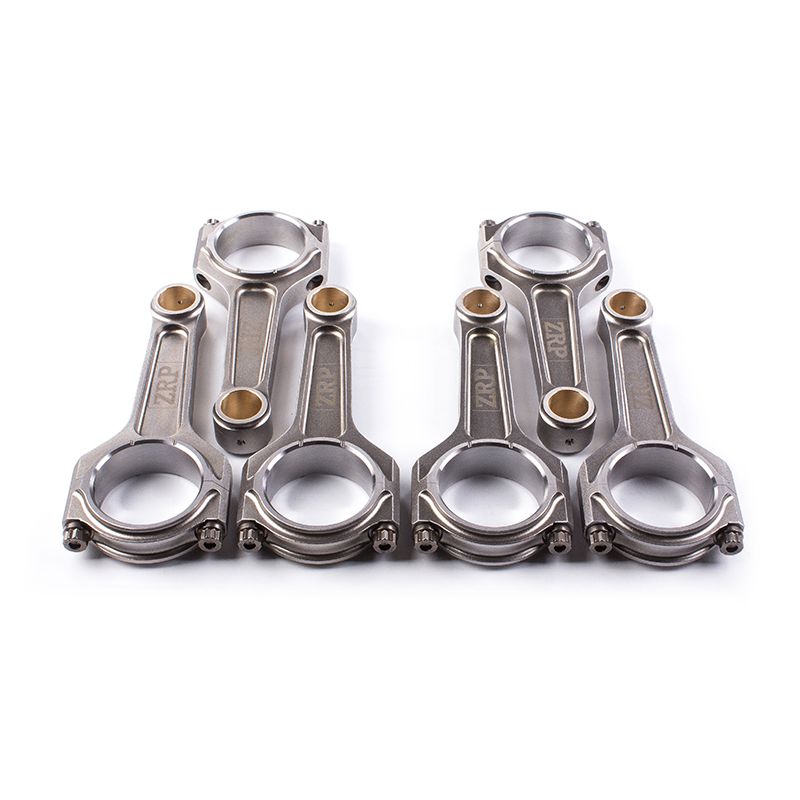

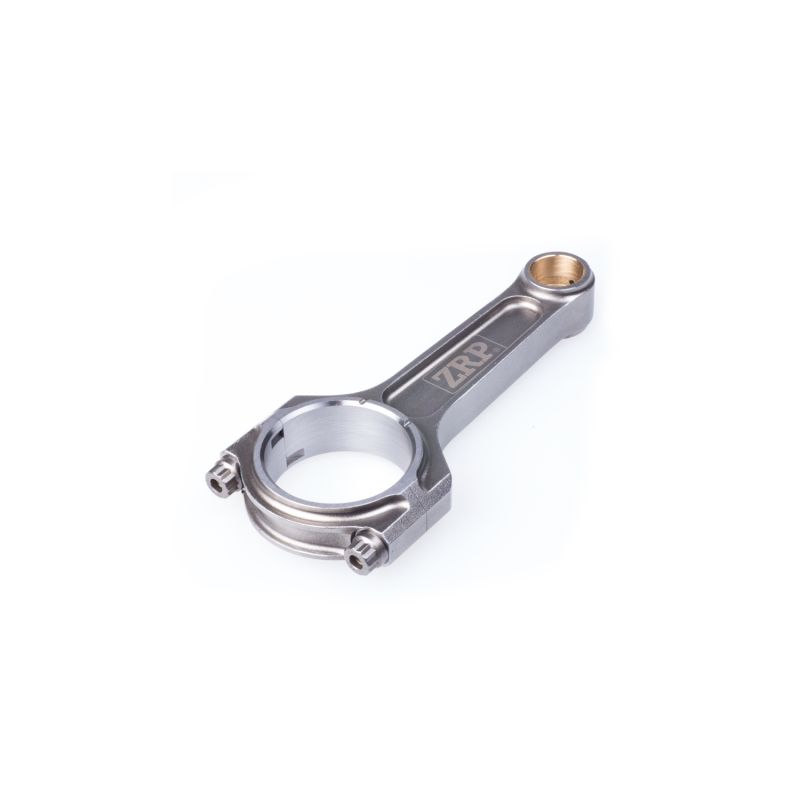

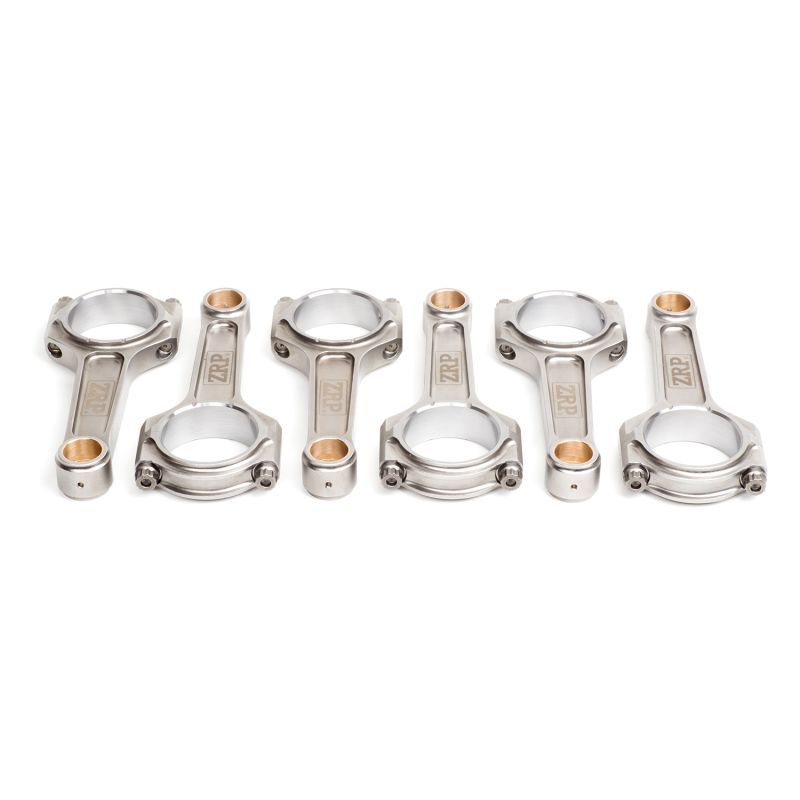

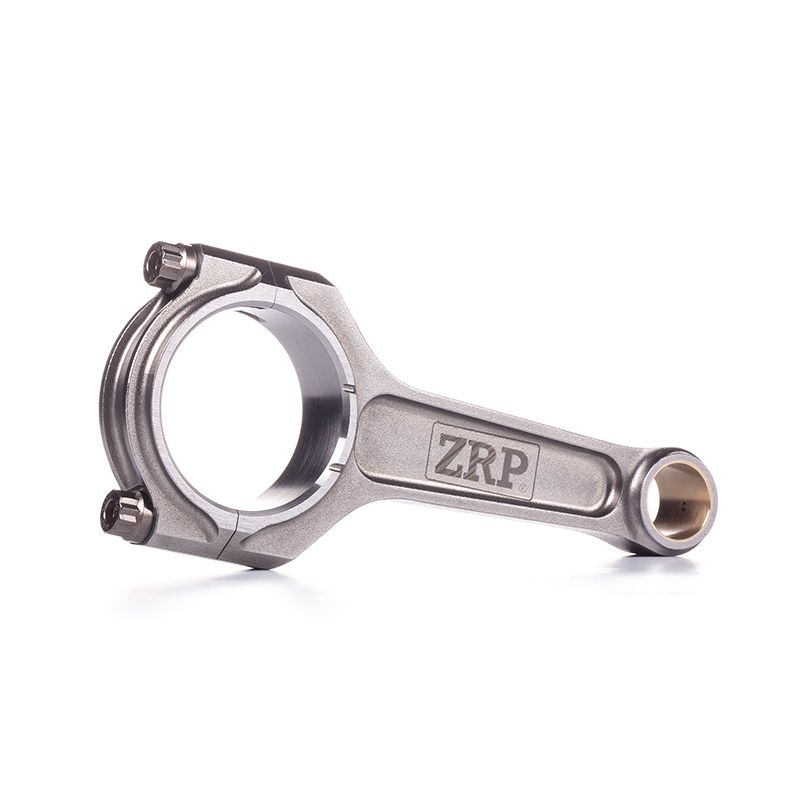

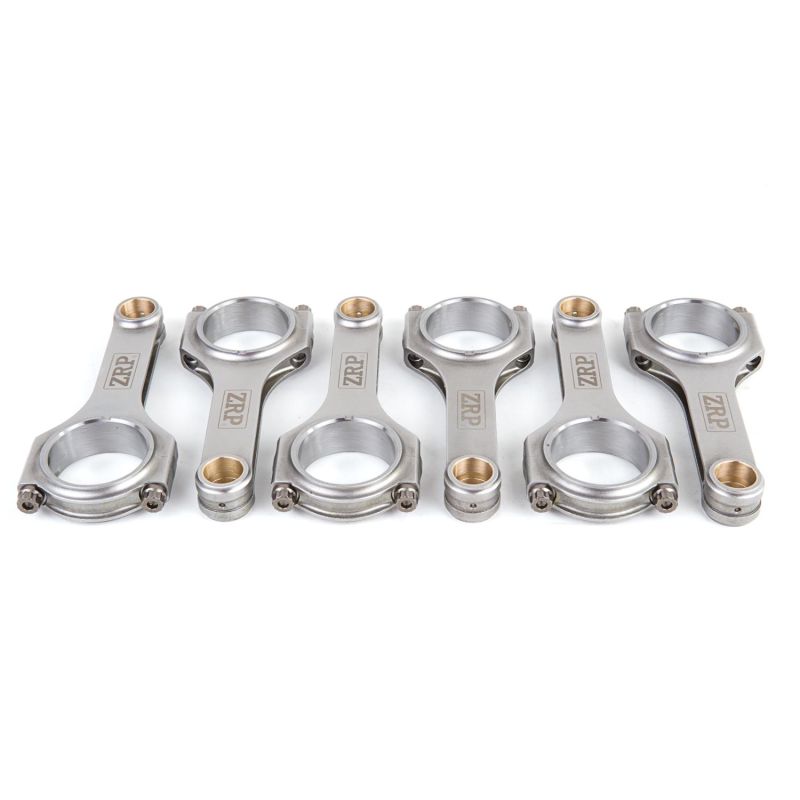

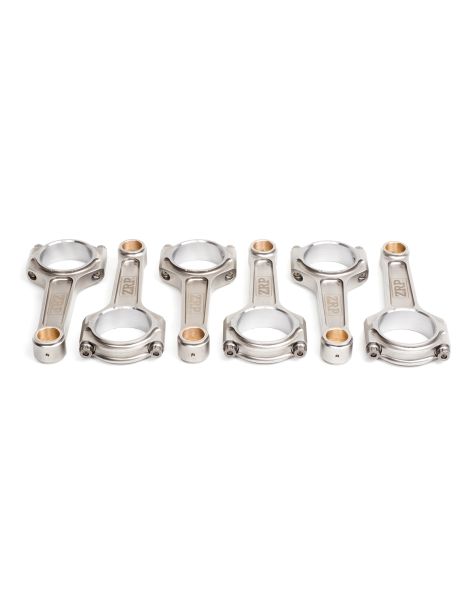

ZRP is de Griekse fabrikant onder leiding van Alex Drakos in Athene, waar alles wordt getekend, geproduceerd en gecontroleerd. Voor de 2JZ is het gamma breed: een H-profiel en een I-HD-profiel in gesmeed 4340-staal, met ARP 2000- of ARP L19-bouten, plus een variant met I-profiel in 817M40T-staal. Elke set van zes wordt gewogen en op ±1 g gepaard. Het merk haalt zijn ervaring uit rally, circuit en drift.
