Bielas forjadas Subaru - 2.0 / 2.2 / 2.5L 16V Bóxer - EJ para pistones forjados

El motor Subaru EJ (2.0 / 2.2 / 2.5 Bóxer)

El Subaru EJ es una familia de motores de cuatro cilindros opuestos (bóxer) introducida en 1989 y fabricada hasta 2021. Construida sobre un bloque de aluminio y un cigüeñal de cinco apoyos, se ofrece en 2,0 l (EJ20), 2,2 l (EJ22) y 2,5 l (EJ25), en versiones de un solo árbol de levas (SOHC) y de doble árbol de levas en cabeza (DOHC) de 16 válvulas. Las variantes turboalimentadas - EJ20G/EJ20K, luego las “Phase 2” EJ205/EJ207 y por último las EJ255/EJ257 de bloque semicerrado con distribución variable AVCS - son las que forjaron la reputación deportiva de la marca.

Equipan el Impreza GT Turbo y WRX/STi, el Legacy RS/GT y el Forester turbo, del rally mundial a las preparaciones de calle. El bóxer EJ admite de buen grado la sobrealimentación, pero su biela de serie se convierte en el eslabón débil en cuanto la presión de soplado y el par aumentan: más allá de 350 a 400 CV se dobla o se rompe. El cambio a bielas forjadas se vuelve entonces imprescindible para asegurar la parte baja del motor. Ese es precisamente el papel de las bielas que se ofrecen aquí, con 130,5 mm entre centros y bulón de 23 mm.

Bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, las bielas forjadas refuerzan la parte baja del motor en cuanto suben el par y el régimen. Resultan imprescindibles al montar pistones forjados, aumentar la cilindrada, subir de régimen o realizar una preparación elevada, donde la biela de serie alcanza pronto sus límites. Diseñadas para absorber los esfuerzos mecánicos severos de los motores preparados - atmosféricos y sobrealimentados - cubren todas las disciplinas (rally, drift, drag, circuito y rodaje, subida de montaña, time attack) y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+, hasta el motor de competición.

Acero forjado 4340: ¿qué es?

Los perfiles de biela

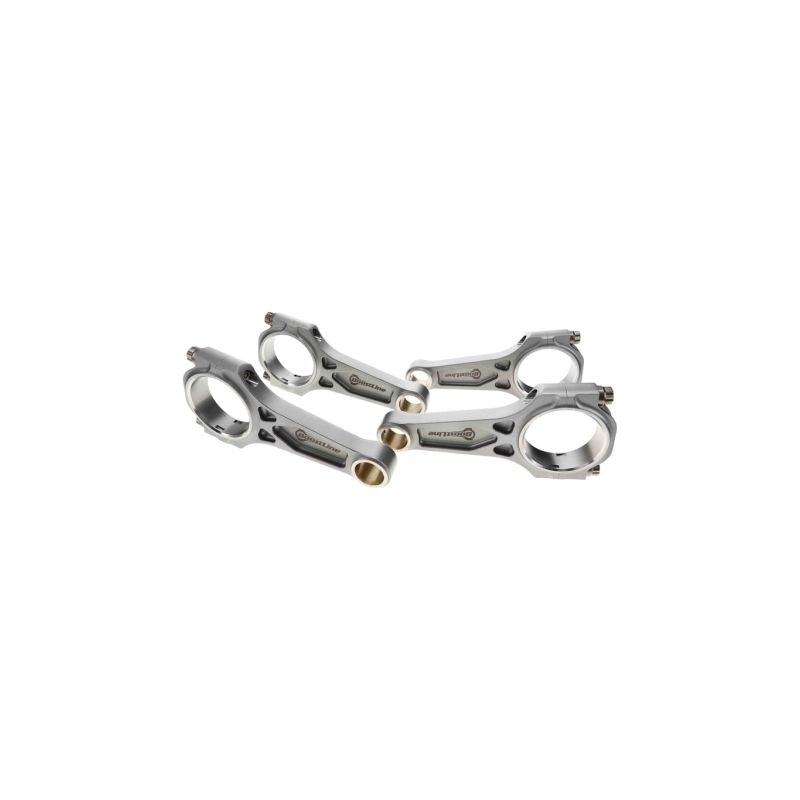

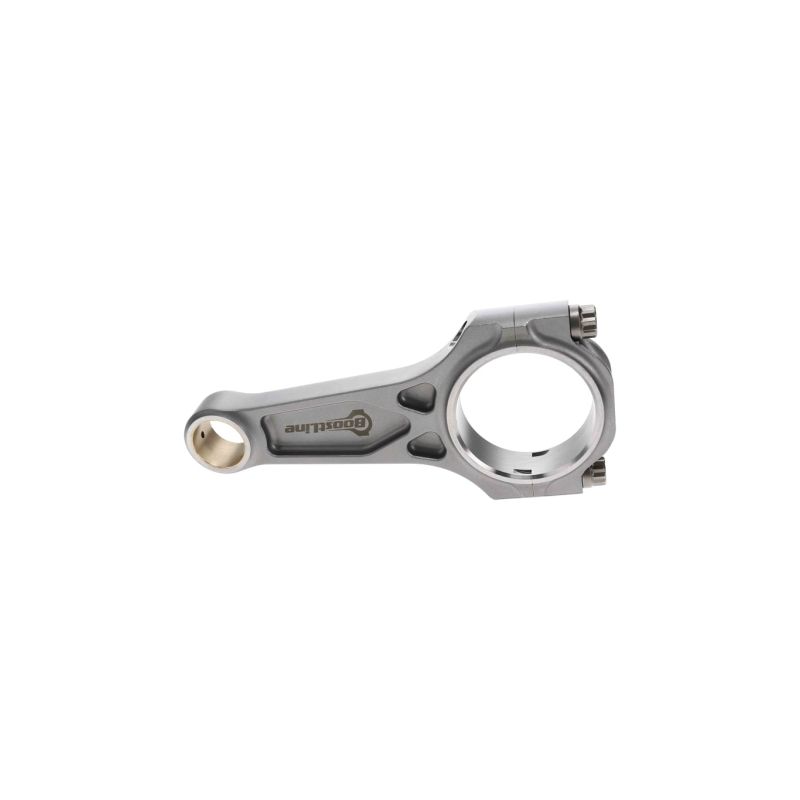

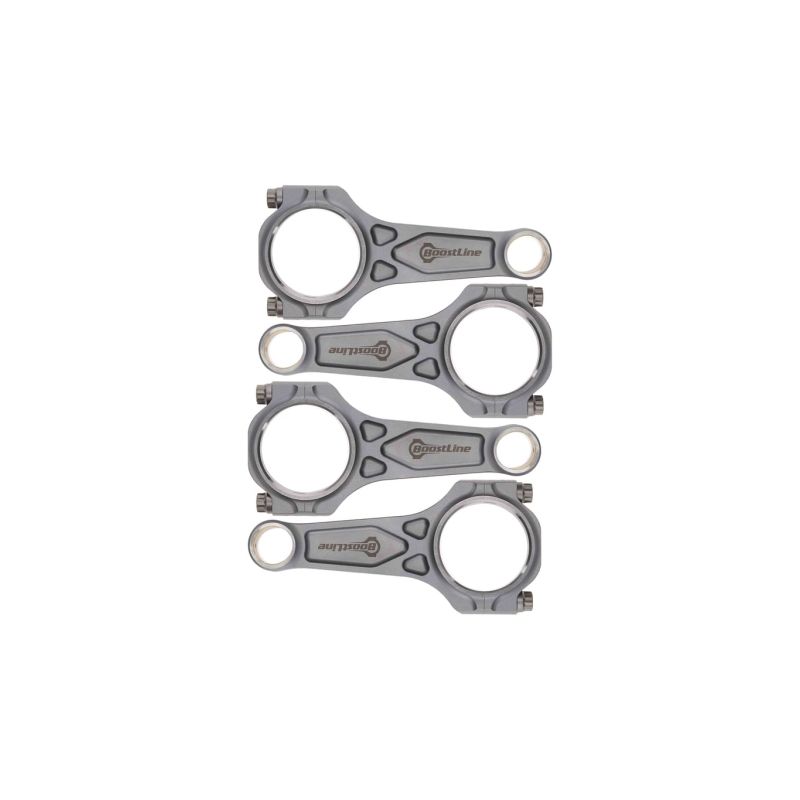

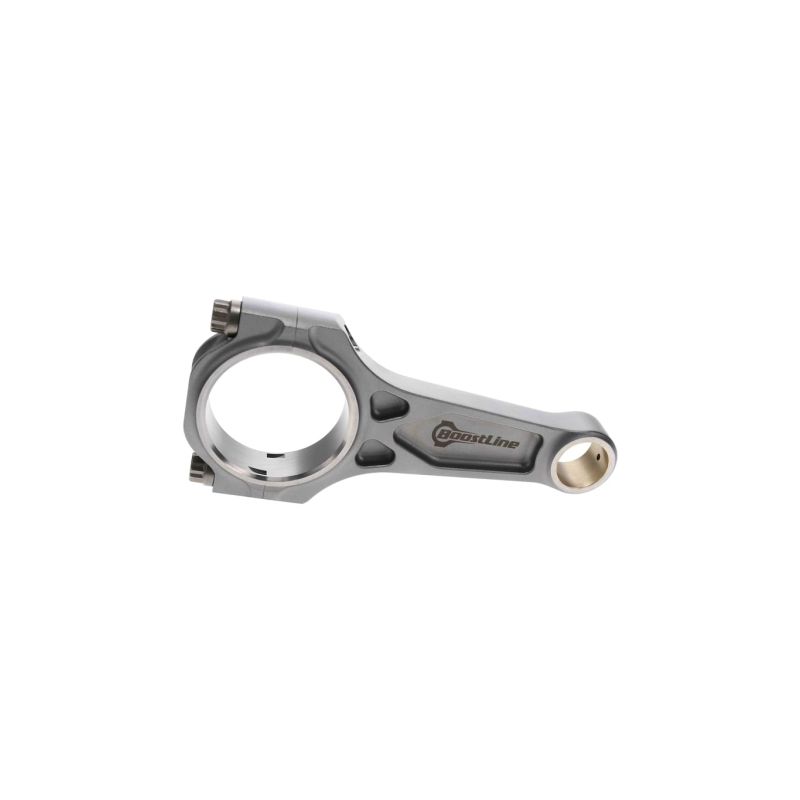

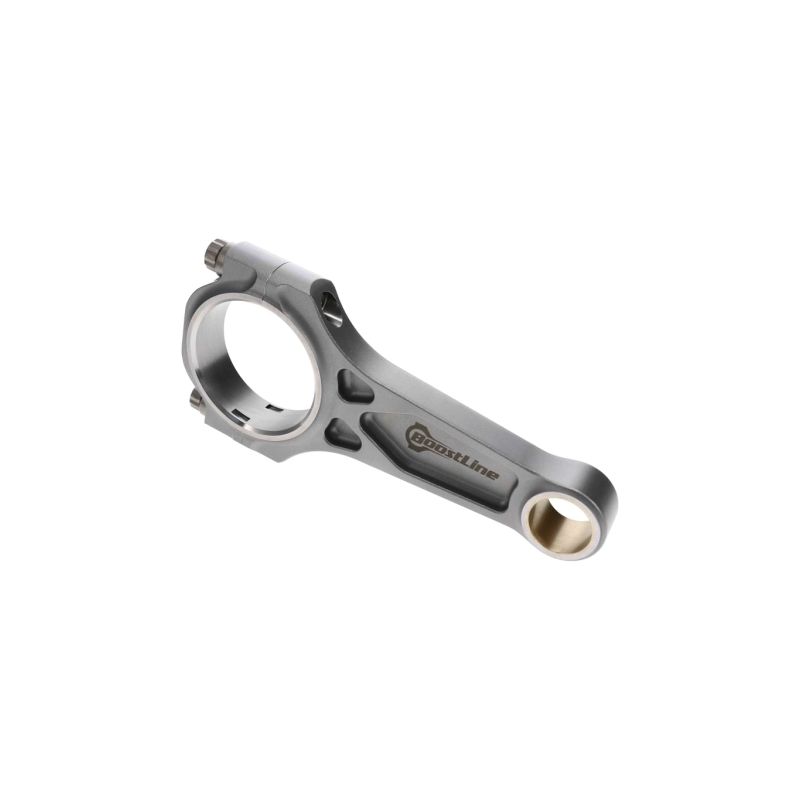

	Perfil I-3P (Boostline). Sección patentada de tres cavidades, desarrollada por Boostline para reunir las cualidades de los perfiles en H y en I: resistencia máxima unida a una masa en rotación aligerada. El fabricante la reserva a los motores sobrealimentados, hasta las presiones de soplado más elevadas, ya sea con turbo, compresor o inyección de óxido nitroso.
	Perfil H. Su sección en «H», formada por dos amplios flancos planos unidos por un alma central, da a la biela una silueta maciza y homogénea de un extremo a otro. En un motor turbo como el bóxer EJ, este perfil robusto y versátil responde a las preparaciones habituales, desde asegurar la parte baja del motor al montar pistones forjados hasta un aumento razonable de la presión de soplado. Su variante H-HD (H-Tuff), reforzada y más gruesa, está concebida para sobrealimentaciones elevadas.
	Perfil I. Su alma central afinada, flanqueada por dos alas que dibujan la forma de «I», otorga a la biela una gran rigidez sin exceso de masa. Es el perfil predilecto de los motores turbo modernos como el bóxer EJ, donde sirve tanto para asegurar la parte baja del motor como para acompañar el aumento de la presión de soplado. Su variante I-HD (Heavy Duty), con un cuerpo reforzado y engrosado, está destinada a cargas extremas, con turbo, compresor u óxido nitroso.

Características técnicas de las bielas

Par de apriete y estiramiento

¿Cómo elegir la tornillería de biela?

El tornillo de biela figura entre las piezas más solicitadas del motor. La clave consiste en ajustar el grado ARP al uso real de la preparación y luego respetar escrupulosamente el par y el estiramiento de montaje.

	ARP 2000 (resistencia a la tracción ~220.000 psi, es decir ~1.517 MPa) es el grado base de todas las bielas de esta ficha, en 3/8"-38 mm o 3/8"-41 mm según la referencia. Dado hasta 200 CV por cilindro en 3/8" y hasta 8.500 rpm, es el grado más habitual en circuito, trackday, drift, rally, drag y subida de montaña. En un bóxer EJ, el acceso a los sombreretes obliga a trabajar biela por biela con método: roscas sopladas, asientos sin rebabas, lubricante de montaje uniforme, apriete en pasadas y precarga confirmada por el alargamiento medido con comparador y no solo con la llave dinamométrica. Estos tornillos se almacenan sin precauciones particulares y se reutilizan mientras su longitud libre no cambie.
	ARP L19 es un grado de muy alta resistencia (~260 000 psi, es decir ~1 793 MPa), por encima del ARP 2000, destinado a motores muy solicitados y de alto régimen. Sensible a la fragilización por hidrógeno, exige un cuidado especial: los tornillos deben permanecer engrasados y no almacenarse desnudos al aire libre.
	ARP Custom Age 625+ es el grado extremo: su resistencia a la tracción alcanza ~260 000 a 280 000 psi (~1 793 a 1 931 MPa). Insensible a la fragilización por hidrógeno, se dirige a los motores más exigidos (gran soplado, alto par, uso drag) donde se busca el máximo margen de seguridad, sin restricciones de almacenamiento.

Medición del estiramiento de los tornillos

Comprar el comparador de estiramiento ARP →

Guía técnica

Las marcas propuestas

	Boostline es una marca estadounidense de bielas forjadas de altas prestaciones. Forjadas en acero 4340, sus bielas adoptan el perfil patentado I-3P (I de tres cavidades) dimensionado para motores muy sobrealimentados: rigidez elevada, resistencia al pandeo y amplio margen de seguridad sin penalizar la masa. Se ofrece aquí con tornillería ARP 2000 o ARP Custom Age 625+.
	Manley (Manley Performance) es uno de los fabricantes estadounidenses históricos de piezas de motor de competición. Sus bielas forjadas en acero 4340, pesadas y emparejadas, existen aquí en perfil H / H-HD (Heavy Duty) y en perfil I-HD (gama Pro Series Turbo Tuff), con tornillería ARP 2000 o ARP Custom Age 625+. Una apuesta segura para preparaciones turbo de alto par y alto régimen.

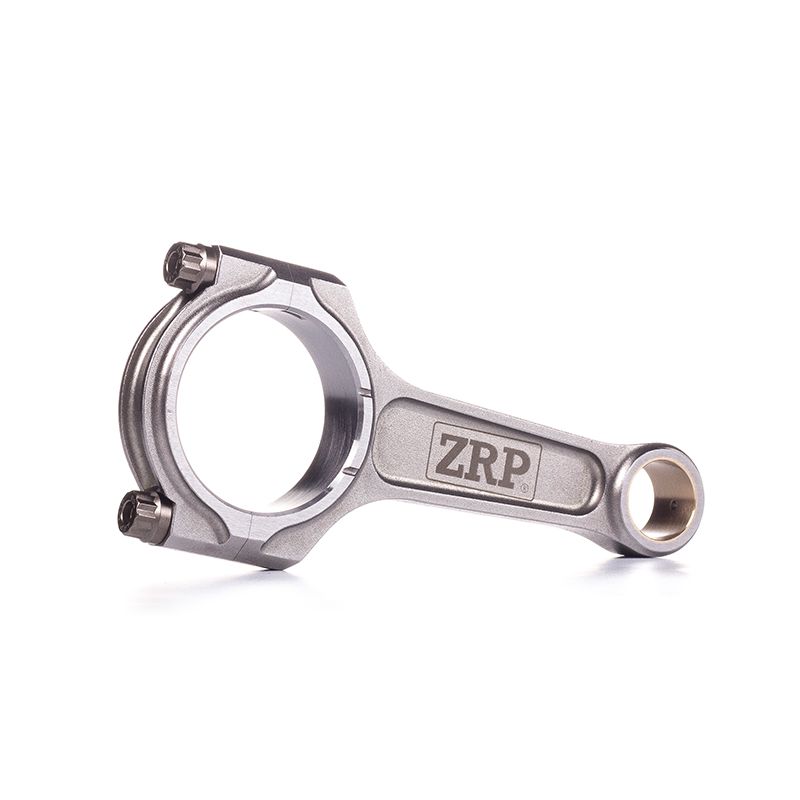

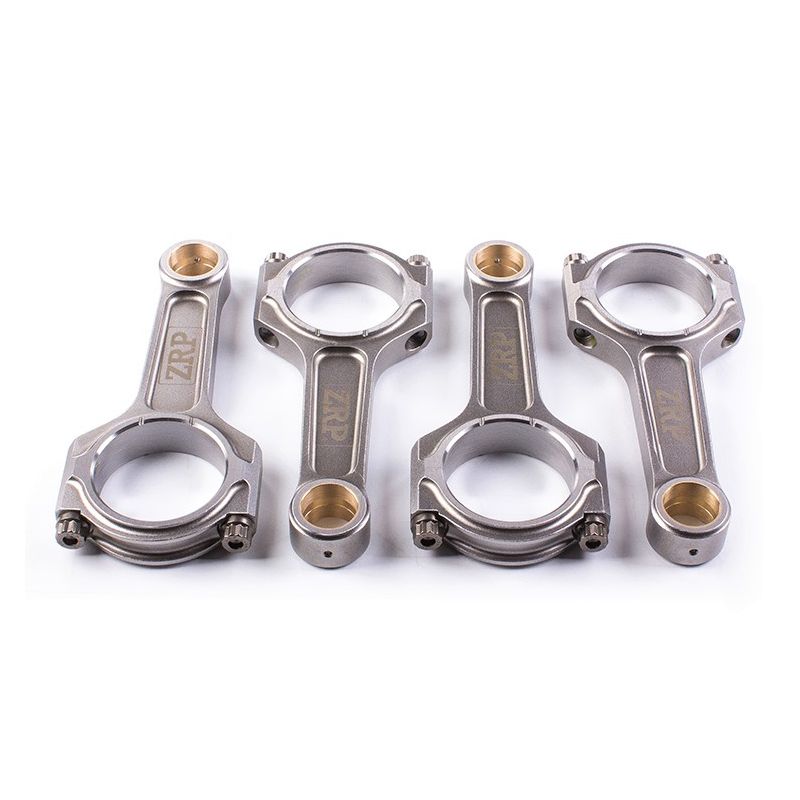

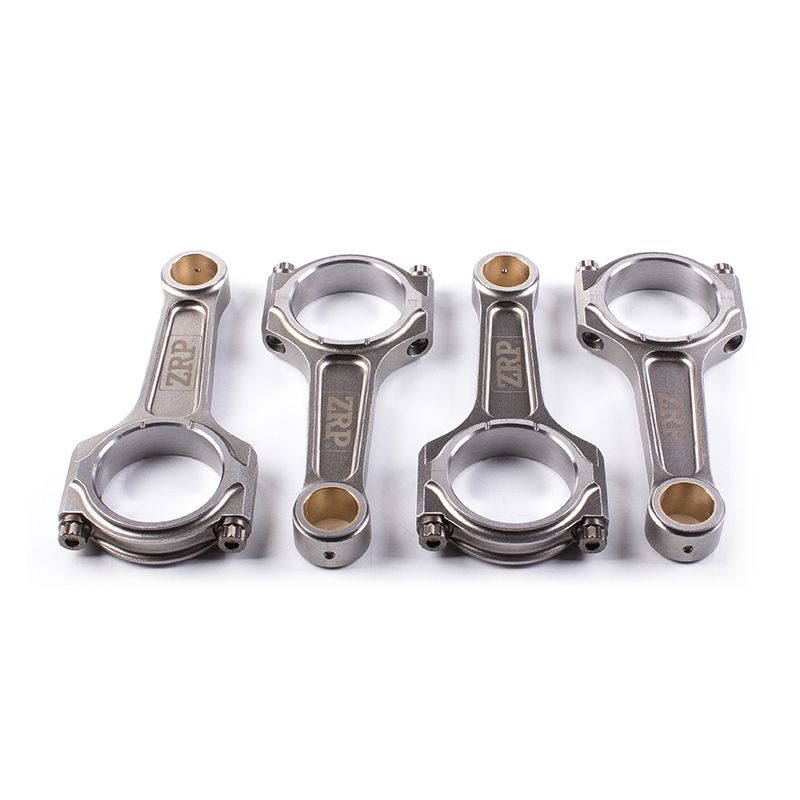

	ZRP es una marca griega de bielas forjadas de altas prestaciones, diseñada por Alex Drakos (Atenas). Forjadas en acero 4340 - y en acero 817M40T (EN24T) para la variante “Pro Series” de perfil I - sus bielas se ofrecen en perfiles H, I-HD e I, con tornillería ARP 2000 o ARP L19. Un excelente equilibrio entre robustez y precio, ampliamente probado en los bóxer Subaru preparados.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos de los motores Subaru EJ

Abajo, la lista de vehículos dotados del motor Subaru 2.0 / 2.2 / 2.5L 16V Bóxer EJ. El diámetro del bulón y la distancia entre centros deben confirmarse en su motor antes del pedido.

Referencia OEM: 12100AA181 (juego de 4 bielas).

Por qué es la solución más económica

Cuando una parte baja de serie cede (biela rota, retorcida o rayada), un simple retorno a la configuración de fábrica obliga a sustituir las bielas y, casi siempre, los pistones dañados en el proceso: la factura sube rápido para una reparación estándar. Por un presupuesto comparable, a veces menor, unas bielas forjadas en acero 4340 junto con pistones forjados aportan una fiabilidad y un margen de seguridad muy superiores, además de un verdadero potencial de evolución en potencia. Es la elección de los preparadores europeos desde hace más de quince años: a igual gasto, más fiabilidad, más potencial y más longevidad.
