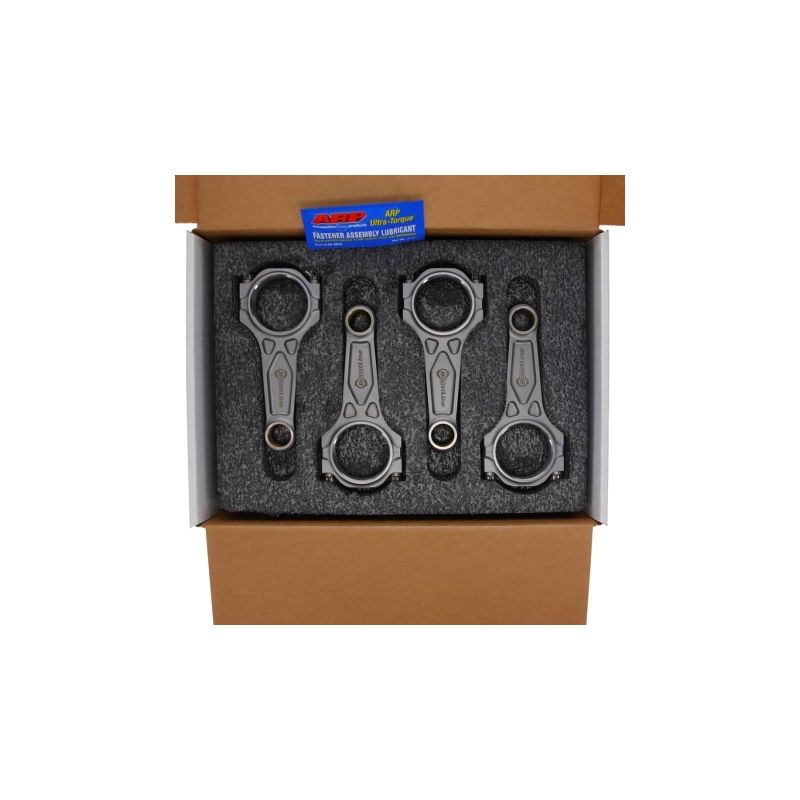

Gesmede drijfstangen Subaru - 2.0 / 2.2 / 2.5L 16V Boxer EJ voor gesmede zuigers

De Subaru EJ-motor (2.0 / 2.2 / 2.5 Boxer)

De Subaru EJ is een familie van viercilinder-boxermotoren, geïntroduceerd in 1989 en gebouwd tot 2021. Gebaseerd op een aluminium blok en een vijfvoudig gelagerde krukas, is hij verkrijgbaar in 2,0 l (EJ20), 2,2 l (EJ22) en 2,5 l (EJ25), in uitvoeringen met één bovenliggende nokkenas (SOHC) en met dubbele bovenliggende nokkenas (DOHC) en 16 kleppen. De turboversies — EJ20G/EJ20K, daarna de “Phase 2” EJ205/EJ207 en ten slotte de EJ255/EJ257 met semi-closed-deck en variabele kleptiming AVCS — hebben de sportieve reputatie van het merk gevestigd.

Ze drijven de Impreza GT Turbo en WRX/STi, de Legacy RS/GT en de turbo-Forester aan, van het wereldrally tot straatprojecten. De EJ-boxer verdraagt drukvulling moeiteloos, maar zijn standaard drijfstang wordt de zwakke schakel zodra laaddruk en koppel stijgen: voorbij 350 tot 400 pk buigt of breekt hij. Overstappen op gesmede drijfstangen is dan onmisbaar om het onderblok veilig te stellen. Dat is precies de rol van de hier aangeboden drijfstangen, met een hart-op-hart van 130,5 mm en een zuigerpen van 23 mm.

Gesmede drijfstangen

Gefreesd uit hoogwaardig 4340-staal versterken gesmede drijfstangen het onderblok zodra koppel en toerental stijgen. Ze worden onmisbaar bij het monteren van gesmede zuigers, het vergroten van de cilinderinhoud, het verhogen van het toerental of een zware tuning, waar de standaard drijfstang snel zijn grenzen bereikt. Ontworpen om de zware mechanische belastingen van getunede motoren op te vangen — atmosferisch én drukgevuld — dekken ze alle disciplines (rally, drift, drag, circuit en trackday, heuvelklim, time attack) en begeleiden ze Stage 2-, Stage 3- en Stage 4+-projecten, tot aan de pure wedstrijdmotor.

Gesmeed 4340-staal: wat is dat?

4340 is een laaggelegeerd nikkel-chroom-molybdeenstaal dat zowel in de luchtvaart als in de autosport wordt gebruikt. Warm gesmeed en vervolgens warmtebehandeld (gehard en ontlaten), combineert het een hoge rekgrens, een uitstekende vermoeiingssterkte en een behouden taaiheid. Tegenover een standaard drijfstang — vaak gesinterd metaal, geoptimaliseerd voor kostprijs — wint een gesmede 4340-drijfstang ongeveer +19 % rekgrens, +8 % treksterkte en vooral +19 tot +37 % vermoeiingssterkte, dus een onder herhaalde belasting meermaals langere levensduur. Daarom is gesmeed 4340 de referentie zodra toerental en verbrandingsdruk toenemen.

De drijfstangprofielen

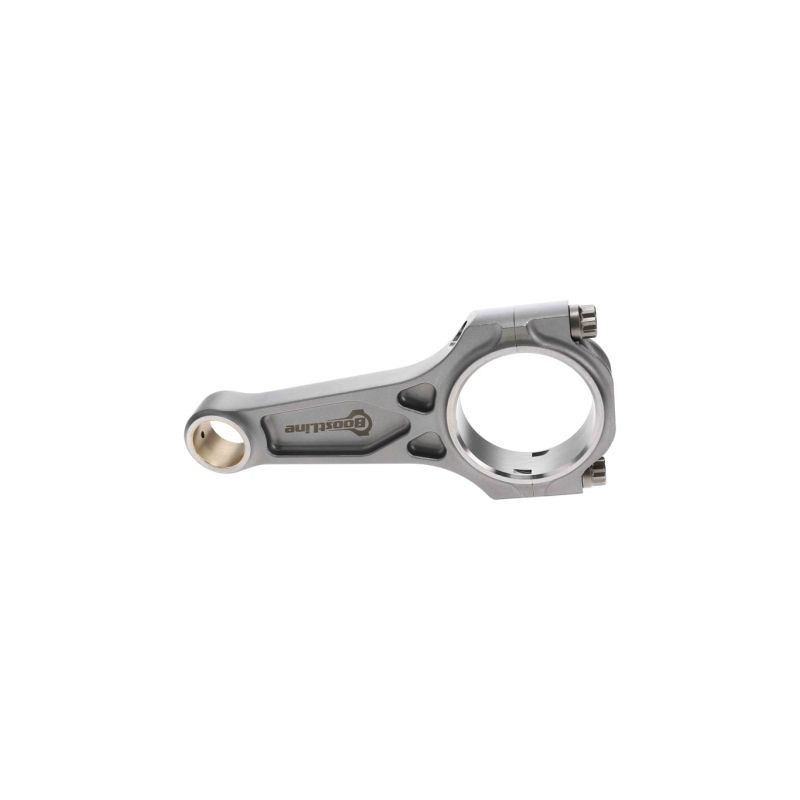

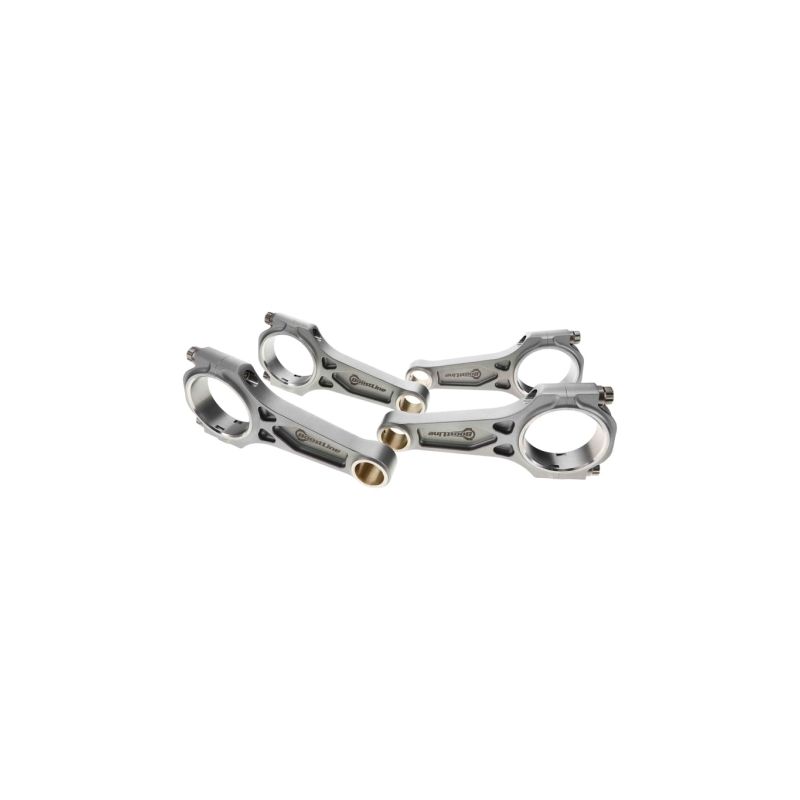

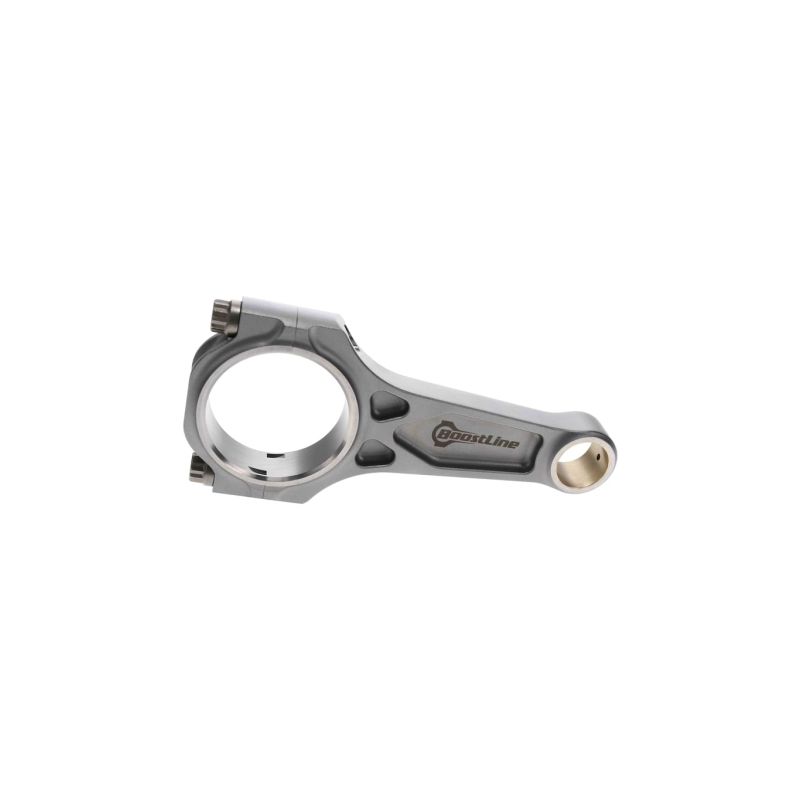

	I-3P-profiel. Een door Boostline ontwikkeld I-beam-ontwerp met drie holtes (3-Pocket): het materiaal zit precies waar het nodig is voor hoge stijfheid en uitstekende knikvastheid met beperkte massa. Ontworpen voor zwaar drukgevulde motoren neemt het hoge koppels op zonder het draaiende geheel te verzwaren.
	H-profiel. De H-doorsnede begunstigt de weerstand tegen druk en buiging: het voorkeursprofiel voor koppelrijke motoren en draggebruik. De H-HD-uitvoering (Heavy Duty) verdikt het drijfstanglichaam verder voor de zwaarste projecten.
	I / I-HD-profiel. De smallere centrale I-doorsnede maakt de drijfstang lichter (minder traagheid, vlotter optrekken). De I-HD-versie (Heavy Duty, Manley Pro Series Turbo Tuff) is een versterkte uitvoering voor hoogtoerige turbomotoren; het I-profiel “Pro Series” van ZRP wordt vervaardigd uit 817M40T-staal (EN24T).

Technische kenmerken van de drijfstangen

Aandraaimoment en rek

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor. Het komt erop aan de ARP-graad af te stemmen op het werkelijke gebruik van het project en vervolgens het montagemoment en de rek nauwgezet te respecteren.

	ARP 2000 (treksterkte van ongeveer 220.000 psi, oftewel ~1.517 MPa) is de high-performance standaard. Hij dekt projecten tot 150 pk per cilinder in 5/16" of 200 pk per cilinder in 3/8", en tot 8.500 t/min. De veelzijdigste graad, zonder opslagbeperking.
	ARP L19 is een graad met zeer hoge sterkte (~260.000 psi, oftewel ~1.793 MPa), boven ARP 2000, bedoeld voor zwaar belaste, hoogtoerige motoren. Gevoelig voor waterstofbrosheid vraagt hij bijzondere zorg: de bouten moeten geolied blijven en mogen niet kaal in de open lucht worden bewaard.
	ARP Custom Age 625+ is de extreme graad: de treksterkte bereikt ~260.000 tot 280.000 psi (~1.793 tot 1.931 MPa). Ongevoelig voor waterstofbrosheid richt hij zich op de zwaarst belaste motoren (veel boost, hoog koppel, draggebruik) waar men de maximale veiligheidsmarge zoekt, zonder opslagbeperking.

Meten van de boutrek

Koop de ARP-rekmeter →

Technische gids

De aangeboden merken

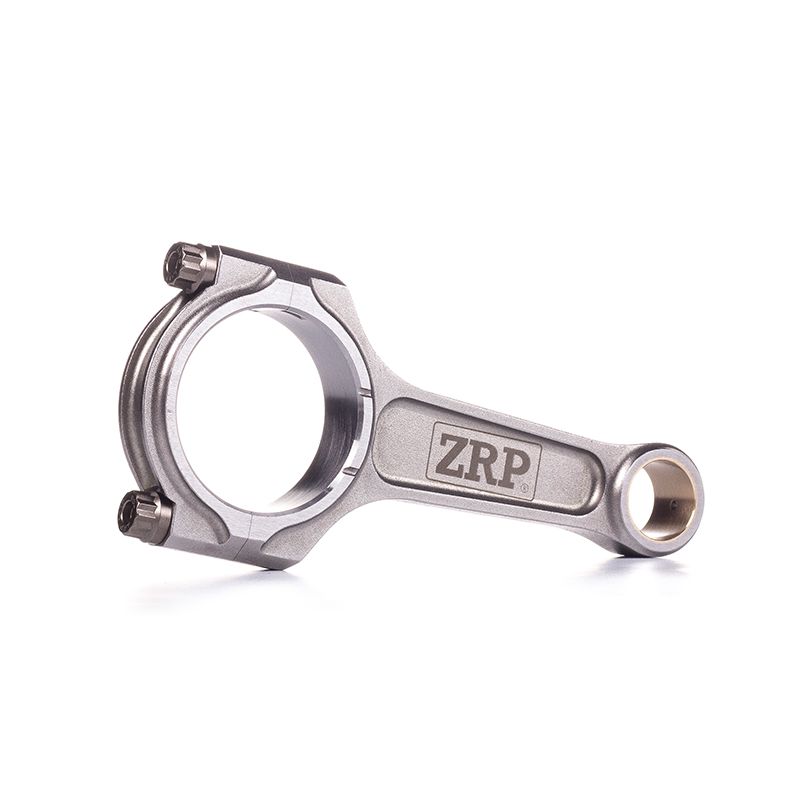

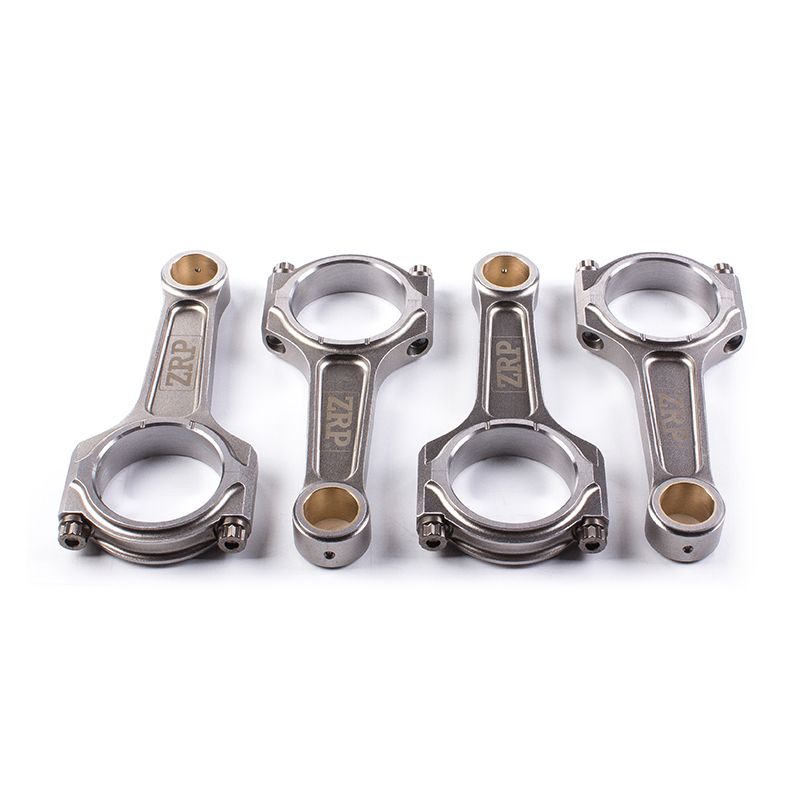

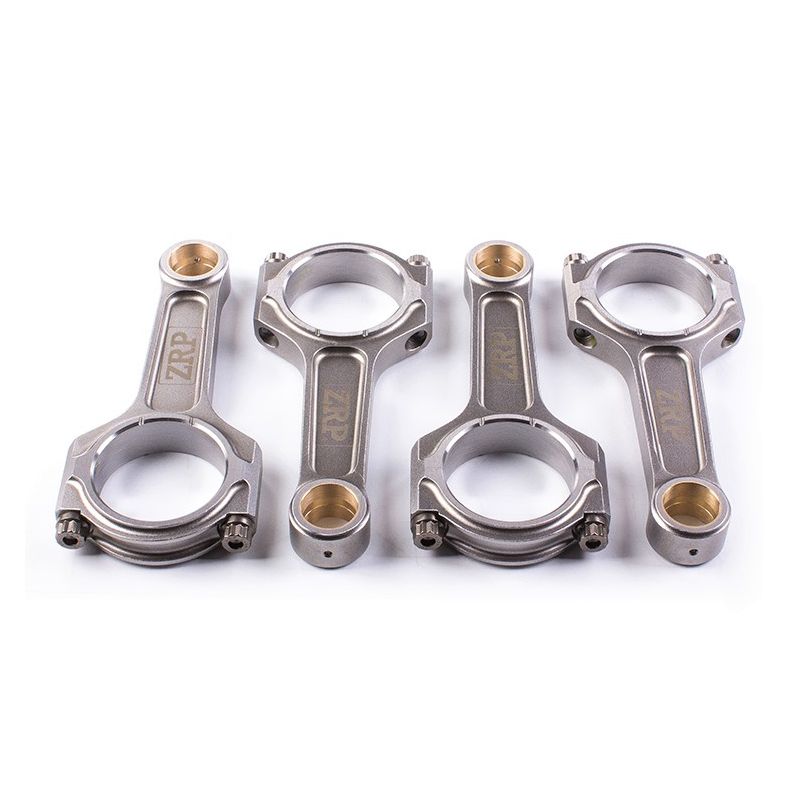

ZRP is een Grieks merk van gesmede high-performance drijfstangen, ontworpen door Alex Drakos (Athene). Gesmeed uit 4340-staal — en uit 817M40T-staal (EN24T) voor de “Pro Series”-variant met I-profiel — worden de drijfstangen aangeboden in de profielen H, I-HD en I, met ARP 2000- of ARP L19-bouten. Een uitstekende verhouding tussen sterkte en prijs, ruim beproefd op getunede Subaru-boxers.

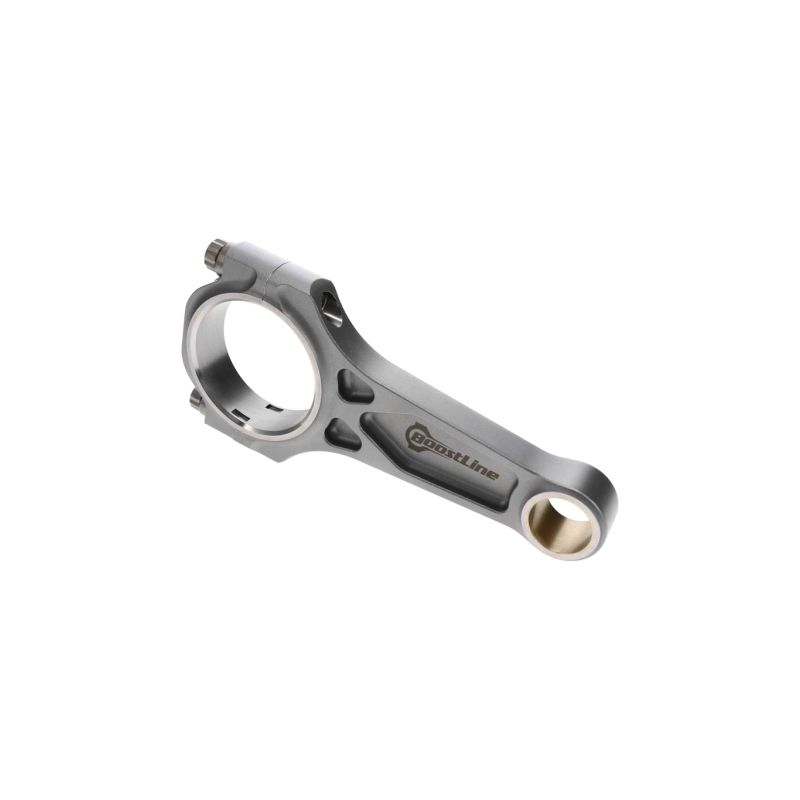

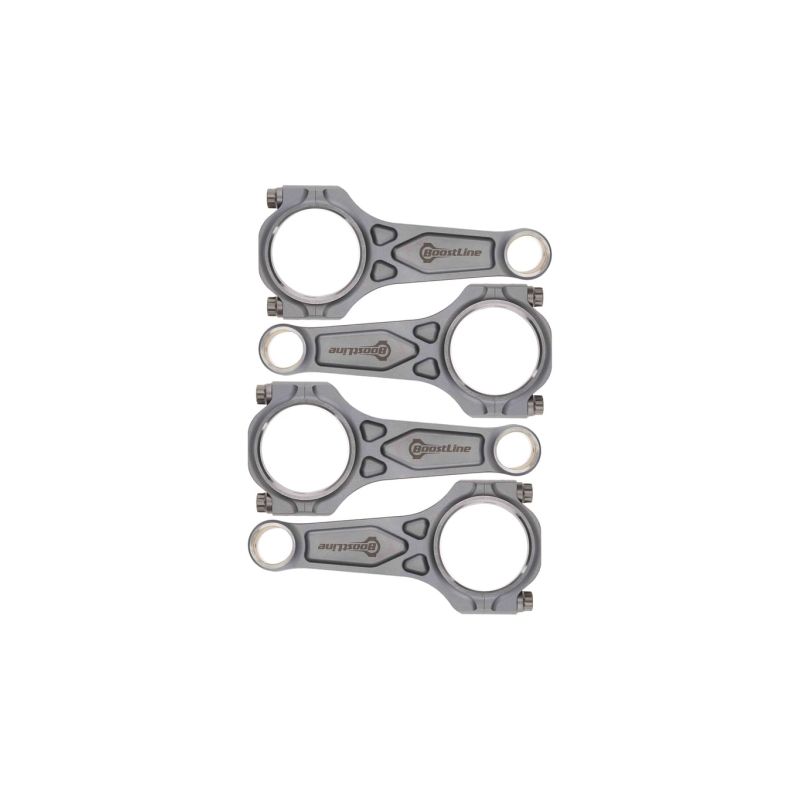

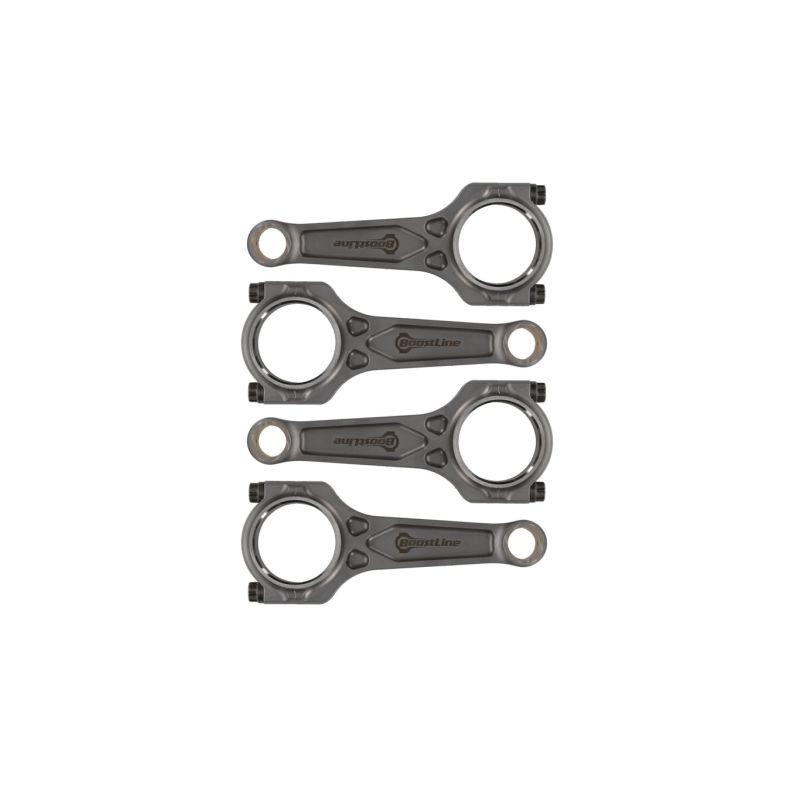

Boostline is een Amerikaans merk van gesmede high-performance drijfstangen. Gesmeed uit 4340-staal gebruiken de drijfstangen het gepatenteerde I-3P-profiel (I-beam met drie holtes), gedimensioneerd voor zwaar drukgevulde motoren: hoge stijfheid, knikvastheid en ruime veiligheidsmarge zonder massanadeel. Hier aangeboden met ARP 2000- of ARP Custom Age 625+-bouten.

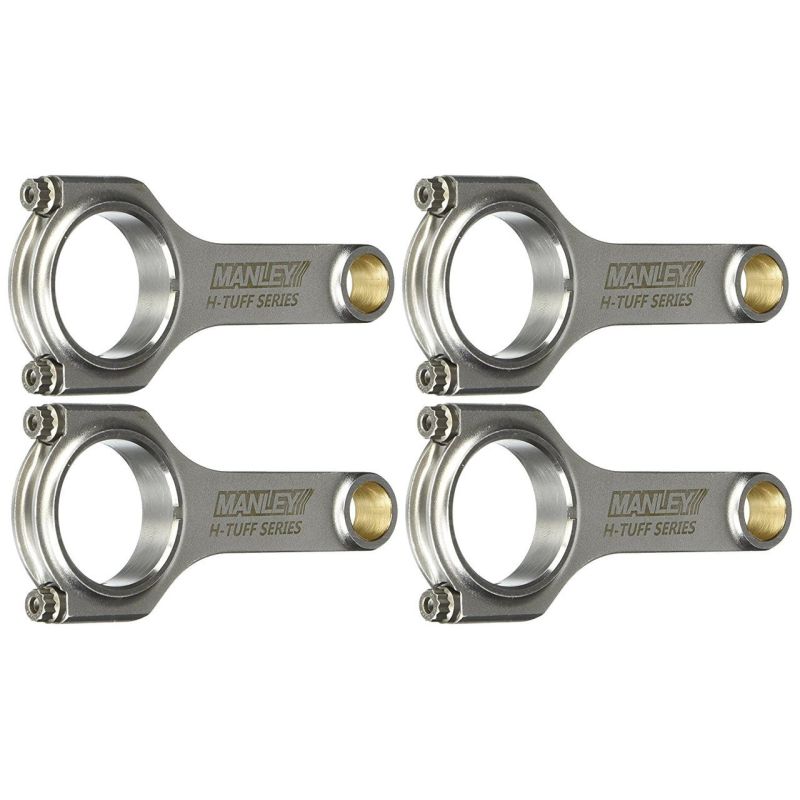

Manley (Manley Performance) is een van de historische Amerikaanse fabrikanten van wedstrijd-motoronderdelen. De gesmede 4340-drijfstangen, gewogen en gepaard, zijn hier verkrijgbaar in H / H-HD-profiel (Heavy Duty) en in I-HD-profiel (Pro Series Turbo Tuff), met ARP 2000- of ARP Custom Age 625+-bouten. Een veilige keuze voor koppelrijke, hoogtoerige turboprojecten.

Woordenlijst

1) Voetoog  2) Diameter voetoog  3) Drijfstanglichaam  4) Drijfstangbout  5) Kopoog  6) Drijfstangmoer / -bout  7) Drijfstangkap  8) Diameter kop  9) Hart-op-hart

Voertuigcompatibiliteit van de Subaru EJ-motoren

OEM-referentie: 12100AA181 (set van 4 drijfstangen).

Waarom dit de meest economische oplossing is

Wanneer een standaard onderblok bezwijkt (gebroken, verbogen of bekraste drijfstang), betekent een simpele terugkeer naar de fabrieksconfiguratie het vervangen van de drijfstangen en meestal ook van de daarbij beschadigde zuigers: de rekening loopt snel op voor een standaardherstel. Voor een vergelijkbaar, soms lager budget bieden gesmede 4340-drijfstangen samen met gesmede zuigers een veel hogere betrouwbaarheid en veiligheidsmarge, plus een reëel potentieel voor meer vermogen. Het is al meer dan vijftien jaar de keuze van Europese motorbouwers: voor dezelfde uitgave meer betrouwbaarheid, meer potentieel en meer levensduur.
