Bielles forgées Subaru - 2.0 / 2.2 / 2.5L 16V Boxer - EJ pour pistons forgés

Le moteur Subaru EJ (2.0 / 2.2 / 2.5 Boxer)

Le Subaru EJ est une famille de quatre-cylindres à plat (boxer) apparue en 1989 et produite jusqu’en 2021. Bâtie autour d’un bloc en aluminium et d’un vilebrequin à cinq paliers, elle se décline en 2,0 l (EJ20), 2,2 l (EJ22) et 2,5 l (EJ25), en versions monoarbre (SOHC) comme double arbre à cames en tête (DOHC) 16 soupapes. Les variantes turbocompressées - EJ20G/EJ20K, puis EJ205/EJ207 « Phase 2 » et enfin EJ255/EJ257 à bloc semi-fermé et calage variable AVCS - sont celles qui ont forgé la réputation sportive de la marque.

Ce sont elles qui équipent l’Impreza GT Turbo et WRX/STi, la Legacy RS/GT et le Forester turbo, du rallye mondial aux préparations de rue. Le boxer EJ encaisse volontiers la suralimentation, mais sa bielle d’origine devient le maillon faible dès que la pression de suralimentation et le couple grimpent : au-delà de 350 à 400 ch, elle plie ou se rompt. Le passage à des bielles forgées s’impose alors pour fiabiliser le bas moteur. C’est précisément le rôle des bielles proposées ici, à entraxe 130,5 mm et axe de piston 23 mm.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, les bielles forgées renforcent le bas moteur dès que le couple et le régime augmentent. Elles s’imposent lors d’un montage de pistons forgés, d’une hausse de cylindrée, d’une montée en régime ou d’une préparation poussée, là où la bielle de série atteint vite ses limites. Taillées pour encaisser les contraintes mécaniques sévères des moteurs préparés, atmosphériques comme suralimentés, elles couvrent toutes les disciplines - rallye, drift, drag, circuit et roulage, course de côte, time attack - et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au moteur de compétition.

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

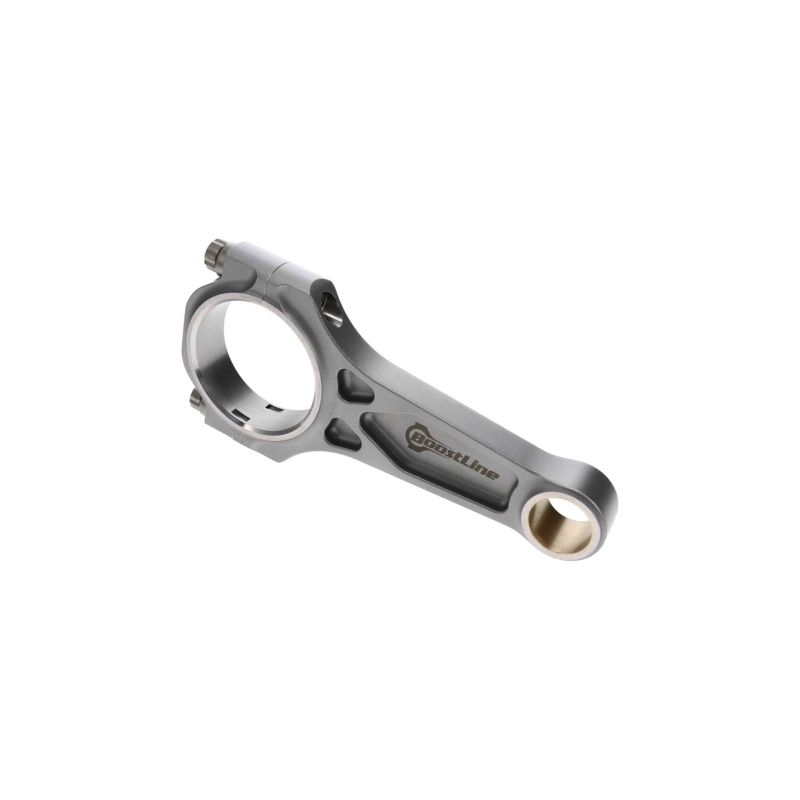

	Profil I-3P (Boostline). Section brevetée à trois poches, mise au point par Boostline pour conjuguer les qualités des profils en H et en I : une résistance maximale associée à une masse en rotation allégée. Le fabricant la réserve aux moteurs suralimentés, jusqu’aux pressions de suralimentation les plus élevées, qu’il s’agisse d’un turbo, d’un compresseur ou d’une injection de protoxyde d’azote.
	Profil H. Sa section en « H », composée de deux larges flancs plats unis par une âme centrale, confère à la bielle une silhouette massive et homogène d’un bout à l’autre. Sur un moteur turbo comme le boxer EJ, ce profil robuste et polyvalent répond aux préparations courantes, de la fiabilisation du bas moteur lors du montage de pistons forgés jusqu’à une augmentation raisonnable de la pression de suralimentation. Sa variante H-HD (H-Tuff), renforcée et plus épaisse, est conçue pour les suralimentations élevées.
	Profil I. Son âme centrale affinée, flanquée de deux semelles qui dessinent la lettre « I », offre à la bielle une forte rigidité sans excès de masse. C’est le profil de prédilection des moteurs turbo modernes comme le boxer EJ, où il convient autant pour sécuriser le bas moteur que pour suivre la montée de la pression de suralimentation. Sa variante I-HD (Heavy Duty), dotée d’un corps renforcé et épaissi, vise les charges extrêmes, en turbo, avec compresseur ou au protoxyde d’azote.

Caractéristiques techniques des bielles

Couple de serrage et allongement

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur. Tout l’enjeu consiste à accorder le grade ARP à l’usage réel de la préparation, puis à respecter scrupuleusement le couple et l’allongement de montage.

	ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le grade de base de toutes les bielles de cette fiche, en 3/8"-38 mm ou 3/8"-41 mm selon la référence. Donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, c’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur un boxer EJ, l’accès aux chapeaux impose de travailler bielle par bielle avec méthode : filets soufflés, appuis sans bavure, lubrifiant d’assemblage régulier, serrage en passes et précharge confirmée à l’allongement mesuré au comparateur plutôt qu’à la seule clé dynamométrique. Ces vis se stockent sans précaution particulière et se réutilisent tant que leur longueur libre reste inchangée.
	ARP L19 est un grade à très haute résistance (~260 000 psi, soit ~1 793 MPa), supérieur à l’ARP 2000, destiné aux moteurs très chargés et aux hauts régimes. Sensible à la fragilisation par l’hydrogène, il demande un soin particulier : les vis doivent rester huilées et ne pas être stockées nues à l’air libre.
	ARP Custom Age 625+ est le grade extrême : sa résistance à la traction atteint ~260 000 à 280 000 psi (~1 793 à 1 931 MPa). Insensible à la fragilisation par l’hydrogène, il vise les moteurs très fortement sollicités (gros boost, fort couple, usage drag) où l’on recherche la marge de sécurité maximale, sans contrainte de stockage.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Guide technique

Les marques proposées

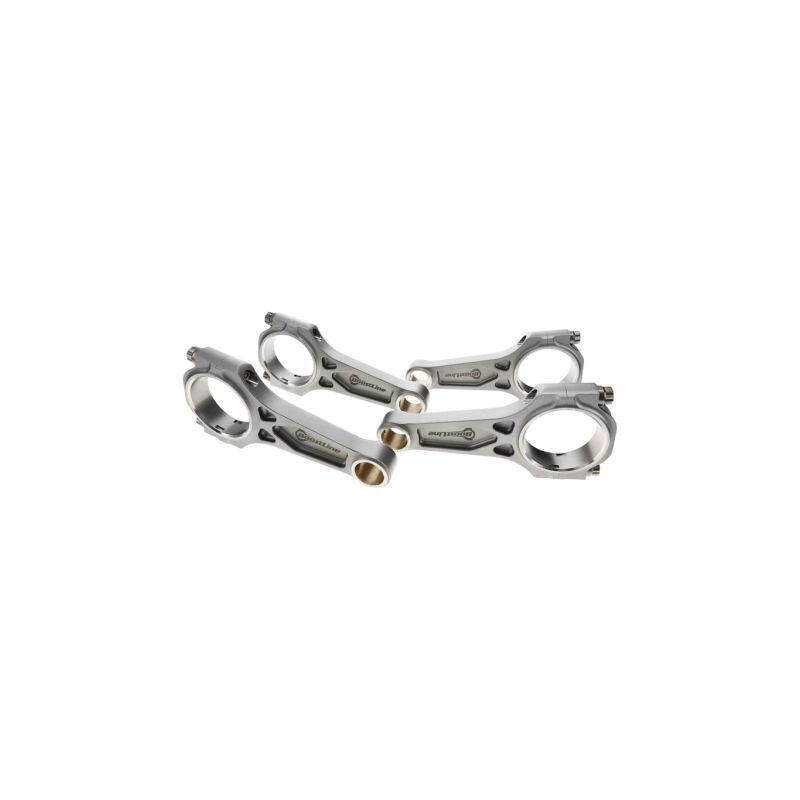

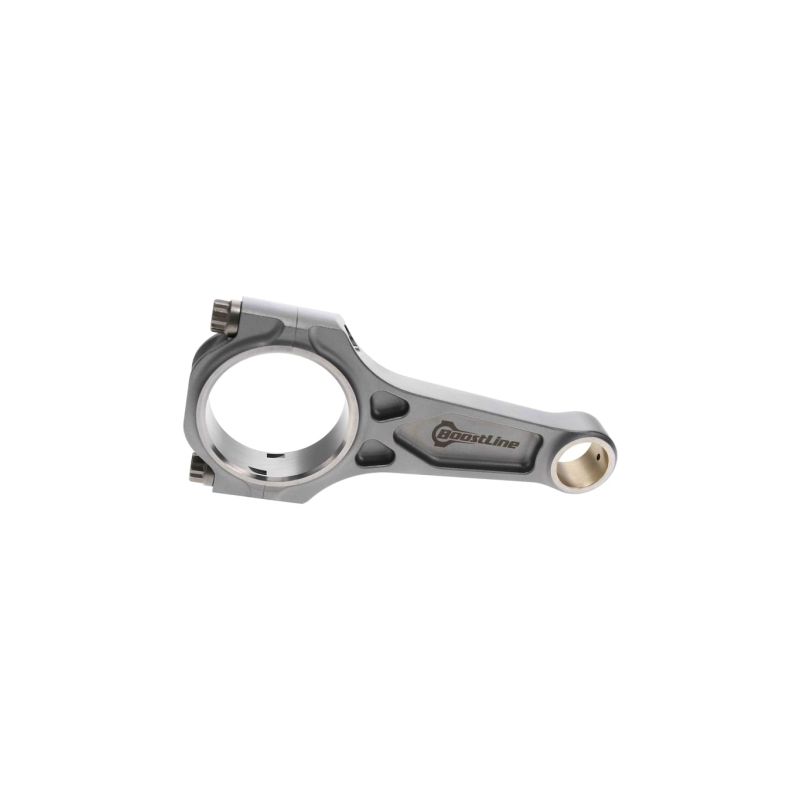

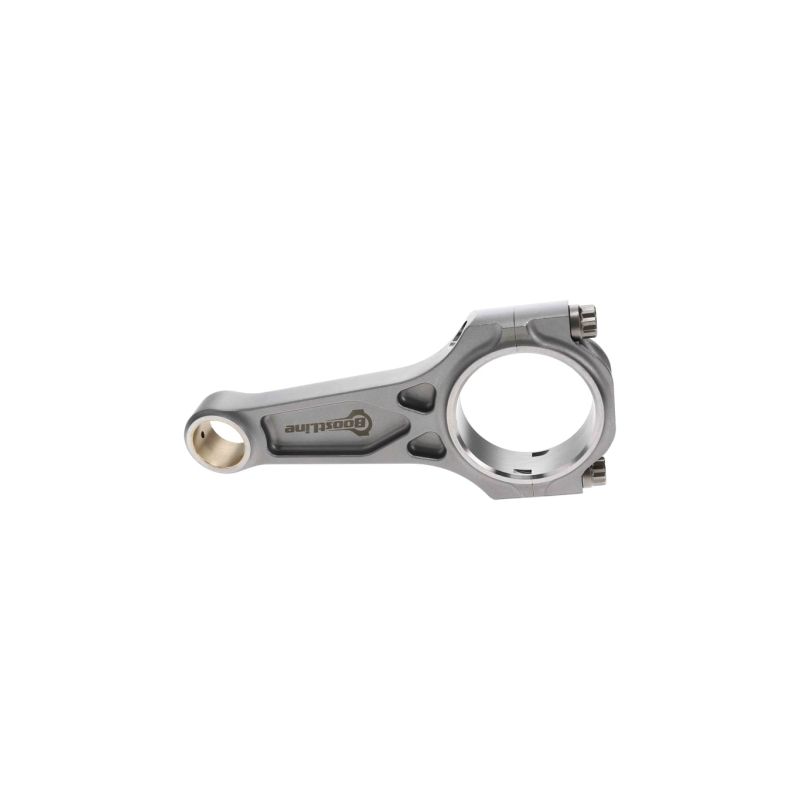

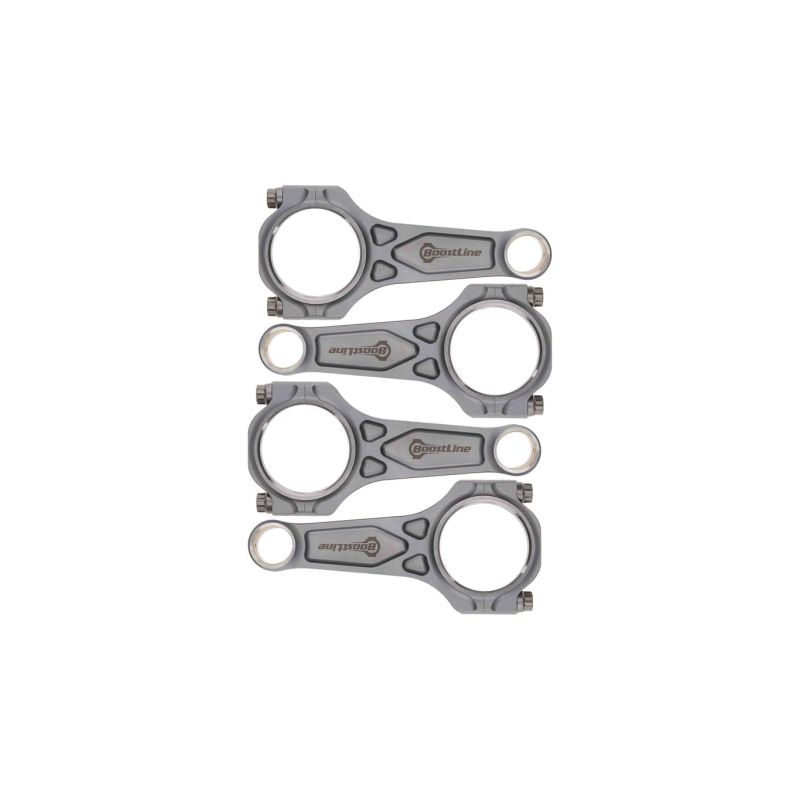

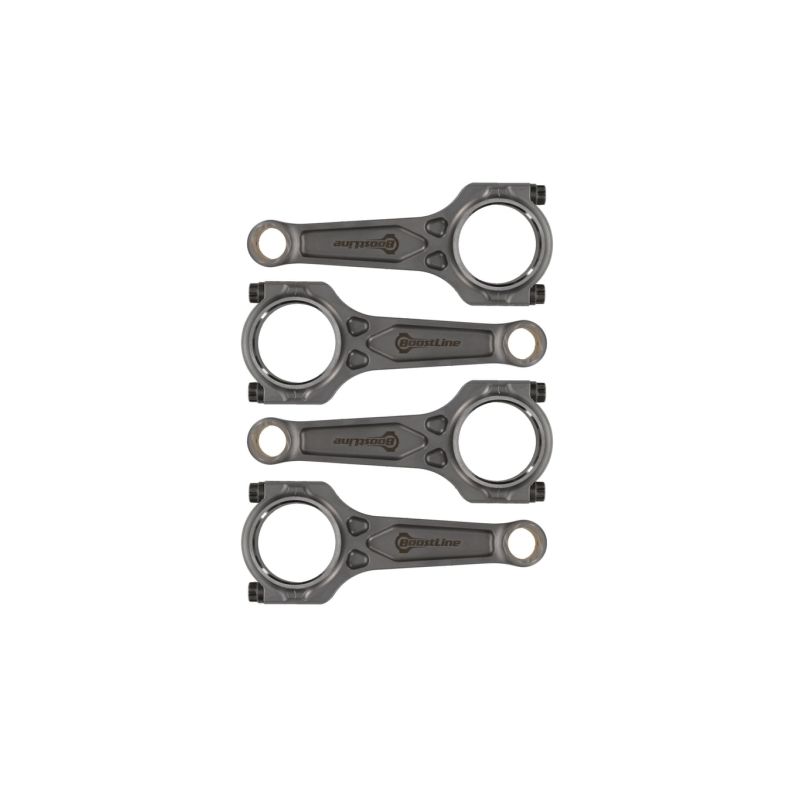

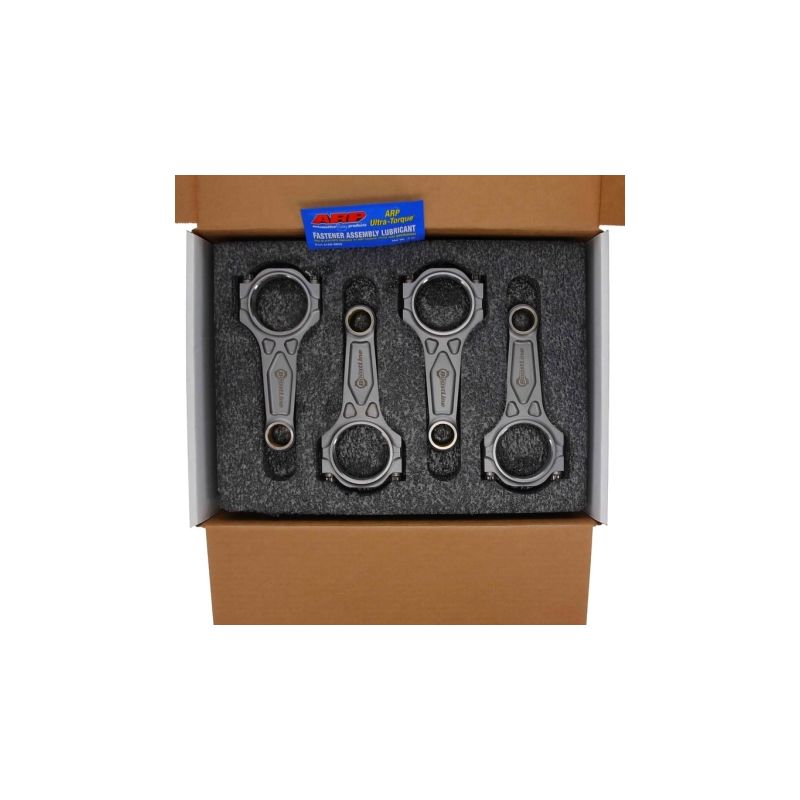

	Boostline est une marque américaine de bielles forgées hautes performances. Forgées en acier 4340, ses bielles adoptent le profil breveté I-3P (I-beam à trois poches) dimensionné pour les moteurs fortement suralimentés : rigidité élevée, tenue au flambage et large marge de sécurité, sans pénaliser la masse. Elle est proposée ici avec visserie ARP 2000 ou ARP Custom Age 625+.

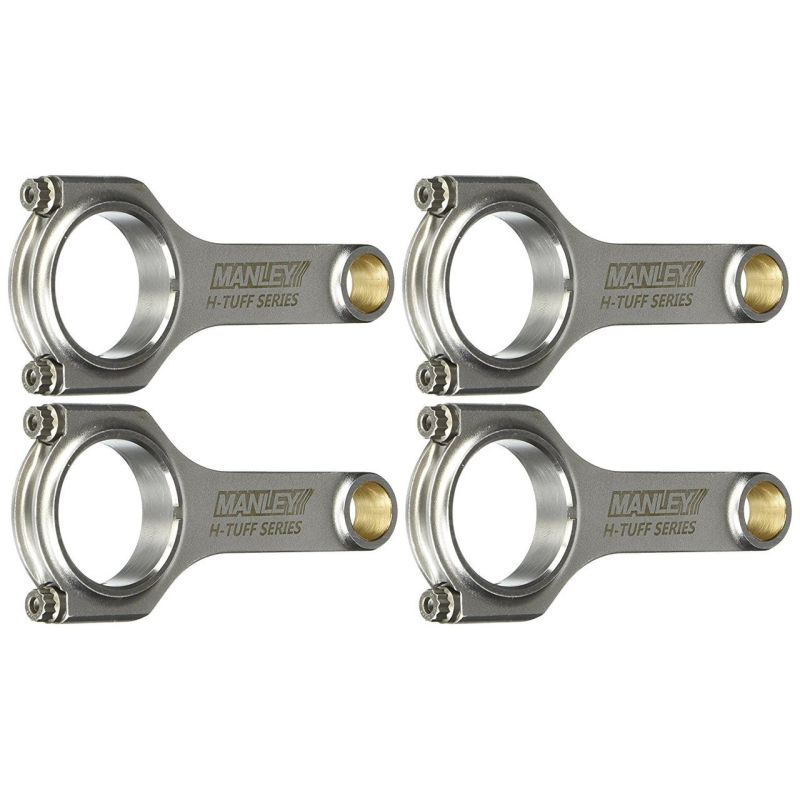

	Manley (Manley Performance) est l’un des fabricants américains historiques de pièces moteur de compétition. Ses bielles forgées en acier 4340, pesées et appairées, existent ici en profil H / H-HD (Heavy Duty) et en profil I-HD (gamme Pro Series Turbo Tuff), avec visserie ARP 2000 ou ARP Custom Age 625+. Une valeur sûre pour les préparations turbo à fort couple et haut régime.

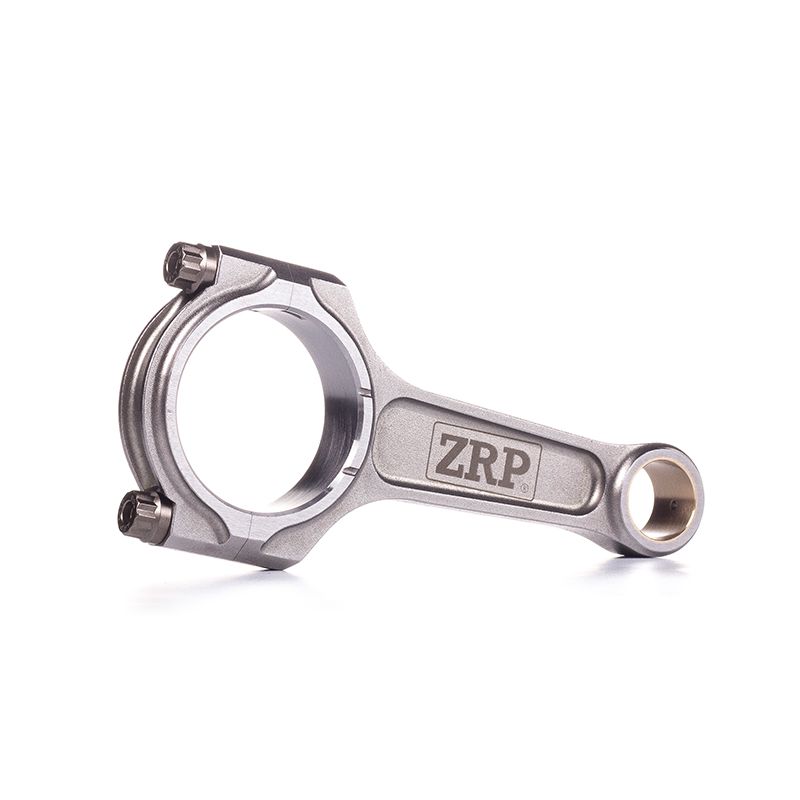

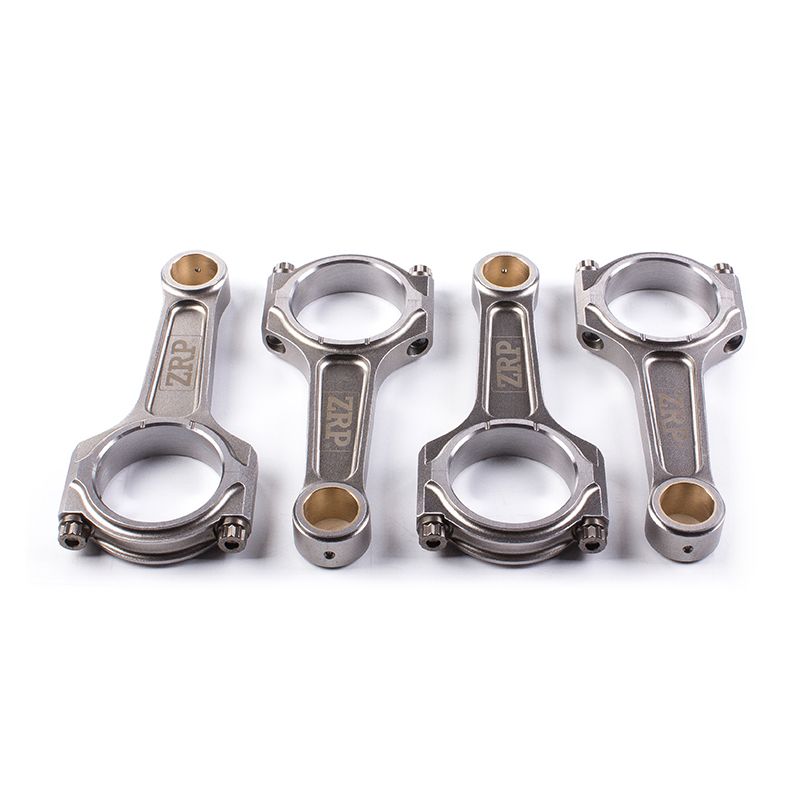

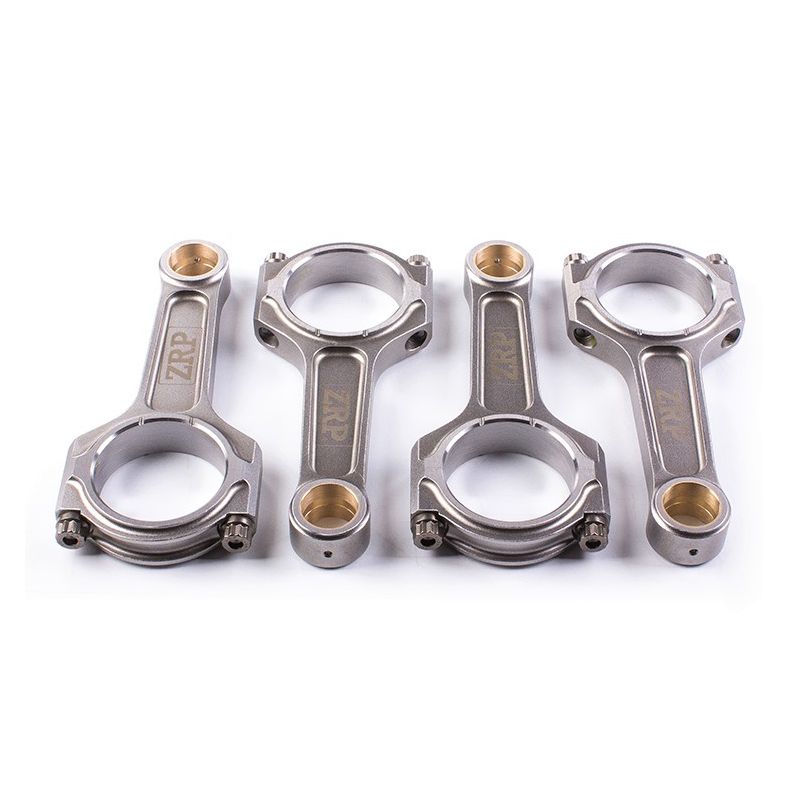

	ZRP est une marque grecque de bielles forgées hautes performances, conçue par Alex Drakos (Athènes). Forgées en acier 4340 - et en acier 817M40T (EN24T) pour la variante « Pro Series » à profil I - ses bielles sont proposées en profils H, I-HD et I, avec visserie ARP 2000 ou ARP L19. Un excellent compromis robustesse/prix, largement éprouvé sur les boxers Subaru de préparation.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules des moteurs Subaru EJ

Ci-dessous, la liste des véhicules équipés du moteur Subaru 2.0 / 2.2 / 2.5L 16V Boxer EJ. Le diamètre d’axe de piston et l’entraxe doivent être confirmés sur votre moteur avant de commander.

Référence OEM : 12100AA181 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique

Quand un bas moteur d’origine lâche (bielle rompue, vrillée ou marquée), un simple retour à la configuration constructeur impose de remplacer les bielles et, le plus souvent, les pistons endommagés dans la foulée : la facture grimpe vite pour une remise en état standard. Pour un budget comparable, parfois inférieur, des bielles forgées en acier 4340 associées à des pistons forgés apportent une fiabilité et une marge de sécurité bien supérieures, avec en prime un réel potentiel d’évolution en puissance. C’est le choix des préparateurs européens depuis plus de quinze ans : à dépense égale, plus de fiabilité, plus de potentiel et plus de longévité.
