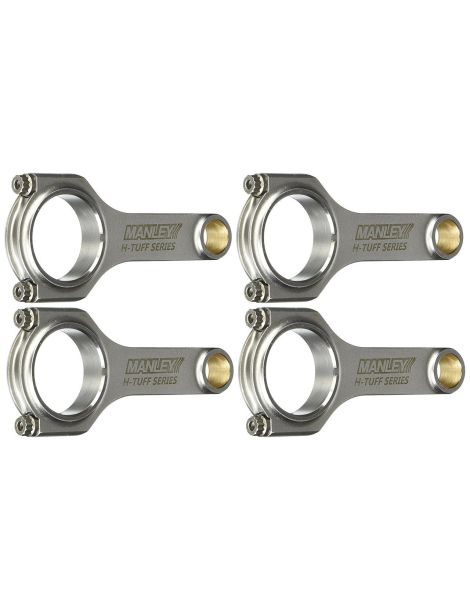

Bielles forgées longues Subaru - 2.0 / 2.5L 16V Boxer Turbo EJ205 EJ257 (entraxe 132,5 mm) pour pistons forgés

Le moteur Subaru EJ turbo (EJ205 / EJ257)

Le bloc EJ de Subaru est un quatre-cylindres à plat (boxer) lancé en 1989 et produit jusqu’en 2021, articulé autour d’un carter en aluminium et d’un vilebrequin à cinq paliers. Si la famille couvre des 2,0 l (EJ20), 2,2 l (EJ22) et 2,5 l (EJ25) en simple comme en double arbre à cames 16 soupapes, ce sont ses déclinaisons turbocompressées qui ont bâti sa légende sportive : la 2,0 l EJ205 « Phase 2 » et la 2,5 l EJ257 à bloc semi-fermé et calage variable AVCS. On les retrouve sous le capot de l’Impreza WRX et WRX STi ainsi que du Forester turbo, du Championnat du monde des rallyes jusqu’aux préparations de route.

Le boxer EJ accepte volontiers la suralimentation, mais sa bielle de série marque la limite dès que la pression de suralimentation et le couple s’envolent : passé 350 à 400 ch, elle se déforme ou se rompt. Le recours à des bielles forgées devient alors incontournable pour fiabiliser le bas moteur. Les modèles présentés ici adoptent un entraxe rallongé de 132,5 mm, soit environ 2 mm de plus que la cote d’origine (130,5 mm) : associé à des pistons à hauteur de compression réduite, cet entraxe long relève le rapport bielle/course et limite les efforts latéraux sur les jupes, un choix recherché des préparations turbo poussées sur EJ205 et EJ257.

Les bielles forgées

Taillées dans un acier 4340 à haute résistance, les bielles forgées consolident le bas moteur dès que le couple et le régime augmentent. Elles deviennent indispensables lors d’un montage de pistons forgés, d’une hausse de cylindrée, d’une montée en régime ou d’une préparation ambitieuse, là où la bielle de série atteint vite ses limites. Conçues pour absorber les sollicitations mécaniques extrêmes des moteurs préparés, atmosphériques comme suralimentés, elles couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent aussi bien les préparations Stage 2 et Stage 3 que les configurations Stage 4 et au-delà, jusqu’au moteur de compétition.

Acier forgé 4340 : qu’est-ce que c’est ?

Le 4340 est un acier faiblement allié au nickel-chrome-molybdène, employé aussi bien dans l’aéronautique qu’en compétition automobile. Forgé à chaud puis traité thermiquement (trempe suivie d’un revenu), il réunit une limite élastique élevée, une excellente endurance en fatigue et une ductilité préservée. Face à une bielle de série, le plus souvent frittée ou coulée puis usinée pour la grande série, une bielle forgée 4340 offre une résistance et une tenue à la fatigue nettement supérieures : sa structure fibrée épouse le contour de la pièce et supprime les amorces de rupture, autorisant des charges et des régimes bien plus élevés sans compromis de fiabilité.

Les profils de bielle

	Profil H. Sa section en H privilégie la tenue à la compression et à la flexion : c’est le profil de prédilection des moteurs à fort couple et des usages drag. La déclinaison H-HD (Heavy Duty) épaissit les sections et renforce l’ensemble pied/tête pour encaisser des charges accrues, idéale sur les EJ turbo très sollicités.
	Profil I / I-HD. Sa section centrale en I, plus étroite, allège la bielle (moins d’inertie, montées en régime plus vives). La version I-HD (Heavy Duty, gamme Manley Pro Series Turbo Tuff) en est un renforcement haut de gamme, taillé pour conjuguer légèreté et résistance sur les préparations turbo à haut régime.

Caractéristiques techniques des bielles

Couple de serrage et allongement

Comment choisir sa visserie de bielle ?

Le choix de la visserie conditionne la tenue de l’assemblage : la vis de bielle subit des efforts cycliques considérables et doit conserver sa précharge à tous les régimes. Mieux vaut donc retenir le grade selon la puissance réellement visée, puis respecter scrupuleusement le couple et l’allongement de montage.

	ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) constitue le standard haute performance. Il couvre les préparations jusqu’à 150 ch par cylindre en 5/16" ou 200 ch par cylindre en 3/8", et jusqu’à 8 500 tr/min. C’est le grade le plus polyvalent, sans contrainte particulière de stockage.
	ARP Custom Age 625+ est le grade extrême : sa résistance à la traction atteint environ 260 000 à 280 000 psi (~1 793 à 1 931 MPa). Insensible à la fragilisation par l’hydrogène, il s’adresse aux moteurs très fortement sollicités (gros boost, fort couple, usage drag) où l’on recherche une marge de sécurité maximale et la meilleure tenue en fatigue.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Guide technique

Les marques proposées

Manley (Manley Performance) compte parmi les fabricants américains historiques de pièces moteur de compétition. Ses bielles forgées en acier 4340, pesées et appairées, sont proposées ici en profil H / H-HD (Heavy Duty) et en profil I-HD (gamme Pro Series Turbo Tuff), avec visserie ARP 2000 ou ARP Custom Age 625+. Disponibles à entraxe rallongé de 132,5 mm pour les assemblages spécifiques des EJ205 et EJ257, elles constituent une valeur sûre pour les préparations turbo à fort couple et haut régime.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules des moteurs Subaru EJ

Pourquoi c’est la solution la plus économique

Lorsqu’un bas moteur d’origine cède (bielle rompue, vrillée ou marquée), un simple retour à la configuration constructeur impose de remplacer les bielles et, le plus souvent, les pistons abîmés dans la foulée : la note grimpe vite pour une remise en état standard, sans aucun gain de fiabilité. Pour un budget comparable, parfois inférieur, des bielles forgées en acier 4340 associées à des pistons forgés transforment le bas moteur en un ensemble durable, capable d’encaisser la suralimentation et les hauts régimes. L’investissement est mieux placé : on ne répare pas, on fiabilise, et l’on s’épargne une nouvelle casse.

Référence OEM :
