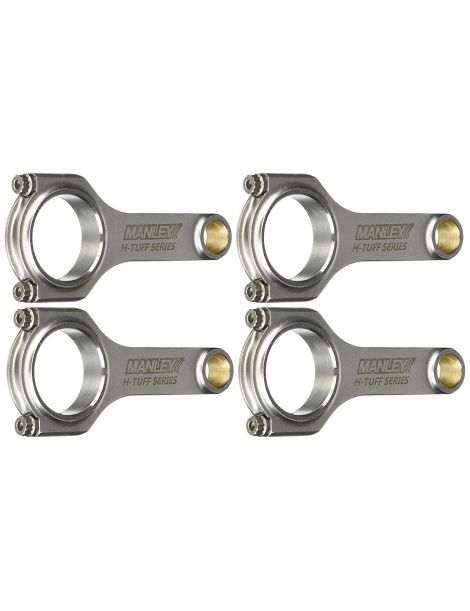

Lange geschmiedete Pleuel Subaru - 2.0 / 2.5L 16V Turbo Boxer EJ205 EJ257 (Achsabstand 132,5 mm) für Schmiedekolben

Der Subaru EJ Turbomotor (EJ205 / EJ257)

Der EJ von Subaru ist ein Vierzylinder-Boxer, der 1989 erschien und bis 2021 gebaut wurde, aufgebaut um ein Aluminium-Kurbelgehäuse und eine fünffach gelagerte Kurbelwelle. Die Familie umfasst 2,0 l (EJ20), 2,2 l (EJ22) und 2,5 l (EJ25) als Einzel- und Doppelnockenwellen-16V-Varianten, doch es sind die turboaufgeladenen Versionen, die den sportlichen Ruf der Marke begründet haben: der 2,0 l EJ205 „Phase 2“ und der 2,5 l EJ257 mit halboffenem Deck und variabler Ventilsteuerung AVCS. Sie treiben den Impreza WRX und WRX STi sowie den Turbo-Forester an, von der Rallye-Weltmeisterschaft bis zu Rundstrecken- und Time-Attack-Projekten.

Der EJ-Boxer nimmt Aufladung bereitwillig an, doch sein Serienpleuel wird zum schwächsten Glied, sobald Ladedruck und Drehmoment steigen: jenseits von 350 bis 400 PS verbiegt es sich oder bricht. Der Umstieg auf geschmiedete Pleuel wird dann unverzichtbar, um den Kurbeltrieb standfest zu machen. Die hier gezeigten Pleuel haben einen langen Achsabstand von 132,5 mm, rund 2 mm mehr als das Serienmaß (130,5 mm): zusammen mit Kolben mit reduzierter Kompressionshöhe erhöht dieser lange Achsabstand das Pleuel/Hub-Verhältnis und verringert die Seitenkräfte auf die Kolbenschäfte, eine gefragte Wahl für harte Turboprojekte am EJ205 und EJ257.

Geschmiedete Pleuel

Aus hochfestem 4340-Stahl gefräst, verstärken geschmiedete Pleuel den Kurbeltrieb, sobald Drehmoment und Drehzahl steigen. Sie werden unverzichtbar beim Einbau von Schmiedekolben, bei einer Hubraumvergrößerung, einer Drehzahlanhebung oder einem anspruchsvollen Aufbau, wo das Serienpleuel rasch an seine Grenzen stößt. Ausgelegt, um die extremen mechanischen Belastungen getunter Motoren aufzunehmen, ob Saug- oder Turbomotor, decken sie alle Disziplinen ab: Rallye, Drift, Drag, Rundstrecke und Trackdays, Bergrennen, Time Attack. Sie begleiten Stage-2- und Stage-3-Aufbauten ebenso wie Stage-4-Konfigurationen und darüber hinaus, bis zum reinen Rennmotor.

Geschmiedeter 4340-Stahl: Was ist das?

4340 ist ein niedriglegierter Nickel-Chrom-Molybdän-Stahl, der sowohl in der Luftfahrt als auch im Motorsport verwendet wird. Warm geschmiedet und anschließend wärmebehandelt (Härten gefolgt von Anlassen), vereint er eine hohe Streckgrenze, eine ausgezeichnete Dauerfestigkeit und eine erhaltene Duktilität. Gegenüber einem Serienpleuel, das meist gesintert oder gegossen und dann für die Großserie bearbeitet wird, bietet ein geschmiedetes 4340-Pleuel deutlich höhere Festigkeit und Lebensdauer: sein Faserverlauf folgt der Kontur des Bauteils und beseitigt Rissausgangspunkte, was weit höhere Lasten und Drehzahlen ohne Kompromisse bei der Zuverlässigkeit erlaubt.

Die Pleuelprofile

	H-Profil. Sein H-förmiger Querschnitt begünstigt die Druck- und Biegefestigkeit: es ist das bevorzugte Profil für drehmomentstarke Motoren und Drag-Einsätze. Die Variante H-HD (Heavy Duty) verdickt die Querschnitte und verstärkt die Einheit aus Pleuelauge und Pleuelkopf, um höhere Lasten aufzunehmen, ideal bei stark beanspruchten Turbo-EJ.
	I- / I-HD-Profil. Der schmalere mittige I-Querschnitt erleichtert das Pleuel (geringere Trägheit, spritzigerer Drehzahlaufbau). Die I-HD-Version (Heavy Duty, Manley Pro Series Turbo Tuff) ist eine hochwertige Verstärkung, ausgelegt, um Leichtigkeit und Festigkeit bei drehzahlfreudigen Turboprojekten zu vereinen.

Technische Daten der Pleuel

Anzugsdrehmoment und Dehnung

Wie wählt man seine Pleuelschrauben?

Die Schraubenwahl bestimmt den Halt des Verbunds: die Pleuelschraube erfährt erhebliche zyklische Lasten und muss ihre Vorspannung bei jeder Drehzahl bewahren. Die Güte sollte daher nach der tatsächlich angestrebten Leistung gewählt und anschließend Anzugsdrehmoment und Dehnung gewissenhaft eingehalten werden.

	ARP 2000 (Zugfestigkeit von etwa 220.000 psi, also ~1.517 MPa) ist der Hochleistungsstandard. Es deckt Aufbauten bis 150 PS pro Zylinder in 5/16" oder 200 PS pro Zylinder in 3/8" und bis 8.500 U/min ab. Es ist die vielseitigste Güte, ohne besondere Lageranforderungen.
	ARP Custom Age 625+ ist die extreme Güte: ihre Zugfestigkeit erreicht etwa 260.000 bis 280.000 psi (~1.793 bis 1.931 MPa). Unempfindlich gegen Wasserstoffversprödung, richtet sie sich an sehr stark beanspruchte Motoren (hoher Ladedruck, hohes Drehmoment, Drag-Einsatz), bei denen maximale Sicherheitsreserve und beste Dauerfestigkeit gesucht werden.

Messung der Schraubendehnung

ARP-Dehnungsmessuhr kaufen →

Technischer Leitfaden

Die angebotenen Marken

Manley (Manley Performance) zählt zu den historischen amerikanischen Herstellern von Motorbauteilen für den Wettbewerb. Seine geschmiedeten 4340-Pleuel, gewogen und gepaart, werden hier im H- / H-HD-Profil (Heavy Duty) und im I-HD-Profil (Pro Series Turbo Tuff) angeboten, mit ARP 2000- oder ARP Custom Age 625+-Schrauben. Mit langem Achsabstand von 132,5 mm für die spezifischen Aufbauten des EJ205 und EJ257 verfügbar, sind sie eine sichere Wahl für drehmomentstarke, drehzahlfreudige Turboprojekte.

Glossar

1) Pleuelauge 2) Augenbohrung 3) Pleuelschaft 4) Pleuelschraube 5) Pleuelkopf 6) Mutter / Schraube 7) Pleueldeckel 8) Lagerbohrung 9) Achsabstand

Fahrzeug-Kompatibilität der Subaru EJ-Motoren

Warum dies die wirtschaftlichste Lösung ist

Wenn ein Serien-Kurbeltrieb versagt (gebrochenes, verzogenes oder angefressenes Pleuel), zwingt eine bloße Rückkehr zur Werkskonfiguration dazu, die Pleuel und meist auch die dabei beschädigten Kolben zu ersetzen: die Rechnung steigt schnell für eine Standardinstandsetzung, ohne jeden Zugewinn an Zuverlässigkeit. Für ein vergleichbares, manchmal geringeres Budget machen geschmiedete 4340-Pleuel zusammen mit Schmiedekolben den Kurbeltrieb zu einer dauerhaften Einheit, die Aufladung und hohe Drehzahlen verträgt. Die Investition ist besser angelegt: man repariert nicht, man macht standfest und erspart sich einen erneuten Schaden.

OEM-Referenz:
