Bielle forgiate lunghe Subaru - 2.0 / 2.5L 16V Boxer Turbo EJ205 EJ257 (interasse 132,5 mm) per pistoni forgiati

Il motore Subaru EJ turbo (EJ205 / EJ257)

L’EJ di Subaru è un quattro cilindri boxer apparso nel 1989 e prodotto fino al 2021, costruito attorno a un basamento in alluminio e a un albero motore a cinque supporti. La famiglia comprende motori da 2,0 l (EJ20), 2,2 l (EJ22) e 2,5 l (EJ25) in versione monoalbero e bialbero 16 valvole, ma sono le varianti turbocompresse ad aver costruito la fama sportiva del marchio: la 2,0 l EJ205 “Phase 2” e la 2,5 l EJ257 a monoblocco semichiuso e fasatura variabile AVCS. Equipaggiano la Impreza WRX e WRX STi e la Forester turbo, dal Campionato del mondo rally alle preparazioni da pista e time attack.

Il boxer EJ accetta volentieri la sovralimentazione, ma la biella di serie diventa l’anello debole non appena pressione di sovralimentazione e coppia salgono: oltre i 350-400 CV si deforma o si rompe. Il passaggio a bielle forgiate diventa allora indispensabile per rendere affidabile il basamento. I modelli qui proposti adottano un interasse lungo di 132,5 mm, circa 2 mm in più rispetto alla misura di serie (130,5 mm): abbinato a pistoni con altezza di compressione ridotta, questo interasse lungo aumenta il rapporto biella/corsa e limita le spinte laterali sui mantelli, una scelta ricercata nelle preparazioni turbo spinte su EJ205 ed EJ257.

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, le bielle forgiate rinforzano il basamento non appena coppia e regime aumentano. Diventano indispensabili nel montaggio di pistoni forgiati, nell’aumento di cilindrata, nell’innalzamento del regime o in una preparazione ambiziosa, dove la biella di serie raggiunge presto i suoi limiti. Progettate per assorbire le sollecitazioni meccaniche estreme dei motori elaborati, aspirati o sovralimentati, coprono tutte le discipline: rally, drift, drag, pista e track day, salita, time attack. Accompagnano sia le preparazioni Stage 2 e Stage 3 sia le configurazioni Stage 4 e oltre, fino al motore da competizione.

Acciaio forgiato 4340: che cos’è?

Il 4340 è un acciaio basso-legato al nichel-cromo-molibdeno, impiegato sia in aeronautica sia nelle competizioni automobilistiche. Forgiato a caldo e poi trattato termicamente (tempra seguita da rinvenimento), unisce un elevato limite elastico, un’eccellente resistenza a fatica e una duttilità preservata. Rispetto a una biella di serie, di norma sinterizzata o fusa e poi lavorata per la grande serie, una biella forgiata 4340 offre resistenza e durata a fatica nettamente superiori: la struttura fibrosa segue il contorno del pezzo ed elimina gli inneschi di rottura, consentendo carichi e regimi molto più elevati senza compromessi sull’affidabilità.

I profili di biella

	Profilo H. La sezione a H privilegia la resistenza a compressione e flessione: è il profilo prediletto per i motori a coppia elevata e gli usi drag. La variante H-HD (Heavy Duty) ispessisce le sezioni e rinforza l’insieme piede/testa per sopportare carichi maggiori, ideale sugli EJ turbo molto sollecitati.
	Profilo I / I-HD. La sezione centrale a I, più stretta, alleggerisce la biella (minore inerzia, salite di giri più pronte). La versione I-HD (Heavy Duty, gamma Manley Pro Series Turbo Tuff) ne è un rinforzo di alta gamma, studiato per unire leggerezza e resistenza nelle preparazioni turbo ad alto regime.

Caratteristiche tecniche delle bielle

Coppia di serraggio e allungamento

Come scegliere la bulloneria di biella?

La scelta della bulloneria determina la tenuta dell’assieme: la vite di biella subisce sollecitazioni cicliche notevoli e deve mantenere il precarico a ogni regime. Conviene quindi scegliere il grado in base alla potenza realmente prevista, poi rispettare scrupolosamente la coppia e l’allungamento di montaggio.

	ARP 2000 (resistenza a trazione di circa 220.000 psi, ossia ~1.517 MPa) è lo standard ad alte prestazioni. Copre preparazioni fino a 150 CV per cilindro in 5/16" o 200 CV per cilindro in 3/8", e fino a 8.500 giri/min. È il grado più versatile, senza particolari vincoli di stoccaggio.
	ARP Custom Age 625+ è il grado estremo: la resistenza a trazione raggiunge circa 260.000-280.000 psi (~1.793-1.931 MPa). Insensibile all’infragilimento da idrogeno, è destinato ai motori molto sollecitati (forte sovralimentazione, coppia elevata, uso drag) dove si cerca il massimo margine di sicurezza e la migliore resistenza a fatica.

Misurazione dell’allungamento delle viti

Acquista il comparatore di allungamento ARP →

Guida tecnica

I marchi proposti

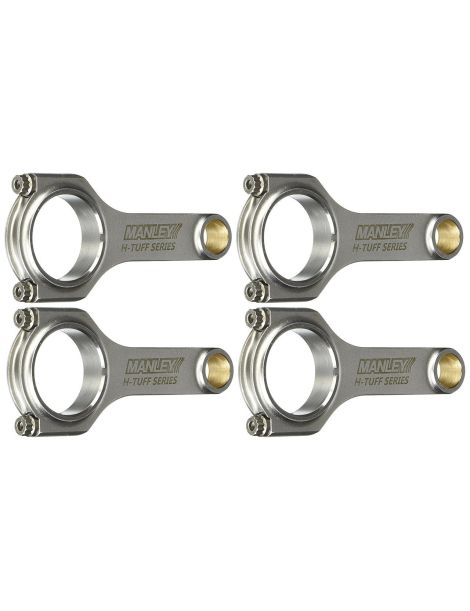

Manley (Manley Performance) è tra i fabbricanti americani storici di componenti motore da competizione. Le bielle forgiate in acciaio 4340, pesate e accoppiate, sono qui proposte in profilo H / H-HD (Heavy Duty) e in profilo I-HD (gamma Pro Series Turbo Tuff), con bulloneria ARP 2000 o ARP Custom Age 625+. Disponibili con interasse lungo di 132,5 mm per gli assemblaggi specifici degli EJ205 ed EJ257, sono una scelta sicura per le preparazioni turbo a coppia elevata e alto regime.

Glossario

1) Piede di biella 2) Diametro del piede 3) Corpo della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli dei motori Subaru EJ

Perché è la soluzione più economica

Quando un basamento di serie cede (biella rotta, deformata o rigata), il semplice ritorno alla configurazione di fabbrica impone di sostituire le bielle e, il più delle volte, i pistoni danneggiati nel frangente: il conto sale in fretta per una revisione standard, senza alcun guadagno di affidabilità. Per un budget paragonabile, talvolta inferiore, bielle forgiate in acciaio 4340 abbinate a pistoni forgiati trasformano il basamento in un insieme duraturo, capace di reggere la sovralimentazione e gli alti regimi. L’investimento è meglio collocato: non si ripara, si rende affidabile, evitando una nuova rottura.

Riferimento OEM:
