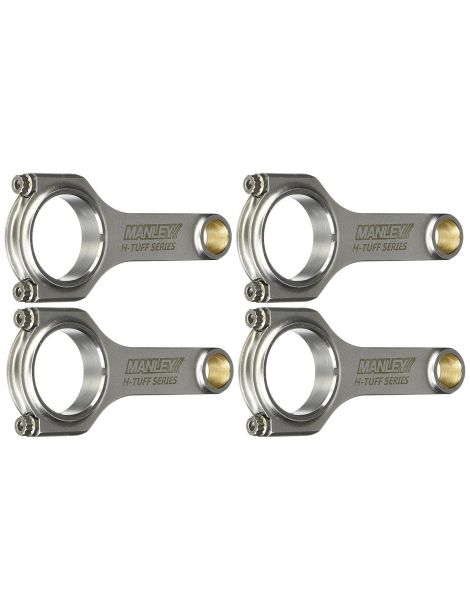

Lange gesmede drijfstangen Subaru - 2.0 / 2.5L 16V Turbo Boxer EJ205 EJ257 (hartafstand 132,5 mm) voor gesmede zuigers

De Subaru EJ turbomotor (EJ205 / EJ257)

De EJ van Subaru is een viercilinder boxermotor uit 1989, geproduceerd tot 2021, opgebouwd rond een aluminium carter en een krukas met vijf lagers. De familie omvat 2,0 l (EJ20), 2,2 l (EJ22) en 2,5 l (EJ25) in zowel enkele als dubbele bovenliggende nokkenas met 16 kleppen, maar het zijn de turboversies die de sportieve reputatie van het merk hebben gevestigd: de 2,0 l EJ205 “Phase 2” en de 2,5 l EJ257 met semi-gesloten dek en variabele kleptiming AVCS. Ze zitten in de Impreza WRX en WRX STi en in de turbo Forester, van het wereldkampioenschap rally tot circuit- en time-attack-projecten.

De EJ-boxer neemt graag drukvulling op, maar de standaard drijfstang vormt de zwakke schakel zodra laaddruk en koppel oplopen: boven 350 tot 400 pk buigt of breekt hij. Overstappen op gesmede drijfstangen wordt dan onmisbaar om het onderblok betrouwbaar te maken. De hier getoonde drijfstangen hebben een lange hartafstand van 132,5 mm, ongeveer 2 mm meer dan de oorspronkelijke maat (130,5 mm): in combinatie met zuigers met verlaagde compressiehoogte verhoogt deze lange hartafstand de drijfstang/slag-verhouding en beperkt hij de zijdelingse krachten op de zuigermantels, een gewilde keuze voor zware turboprojecten op de EJ205 en EJ257.

Gesmede drijfstangen

Gefreesd uit hoogwaardig 4340-staal versterken gesmede drijfstangen het onderblok zodra koppel en toerental stijgen. Ze worden onmisbaar bij het monteren van gesmede zuigers, het vergroten van de cilinderinhoud, het verhogen van het toerental of een ambitieus project, waar de standaard drijfstang snel zijn grenzen bereikt. Ontworpen om de extreme mechanische belastingen van geprepareerde motoren op te vangen, atmosferisch of met drukvulling, dekken ze alle disciplines: rally, drift, drag, circuit en trackdays, heuvelklim, time attack. Ze passen bij Stage 2- en Stage 3-projecten en bij Stage 4 en hoger, tot complete racemotoren.

Gesmeed 4340-staal: wat is dat?

4340 is een laaggelegeerd nikkel-chroom-molybdeenstaal dat zowel in de luchtvaart als in de autosport wordt gebruikt. Warm gesmeed en daarna warmtebehandeld (harden gevolgd door ontlaten) combineert het een hoge vloeigrens, een uitstekende vermoeiingsweerstand en behouden ductiliteit. Vergeleken met een standaard drijfstang, meestal gesinterd of gegoten en daarna machinaal bewerkt voor grote series, biedt een gesmede 4340-drijfstang aanzienlijk hogere sterkte en levensduur: de vezelstructuur volgt de contour van het onderdeel en verwijdert breukaanzetten, wat veel hogere belastingen en toerentallen toelaat zonder concessies aan de betrouwbaarheid.

De drijfstangprofielen

	H-profiel. De H-vormige doorsnede begunstigt de weerstand tegen druk en buiging: het is het voorkeursprofiel voor motoren met hoog koppel en dragtoepassingen. De H-HD-uitvoering (Heavy Duty) verdikt de secties en versterkt het geheel van voet en kop om hogere belastingen op te nemen, ideaal op zwaar belaste turbo-EJ’s.
	I / I-HD-profiel. De smallere centrale I-doorsnede maakt de drijfstang lichter (minder traagheid, vlottere toerenopbouw). De I-HD-versie (Heavy Duty, Manley Pro Series Turbo Tuff) is een hoogwaardige versterking, ontworpen om lichtheid en sterkte te verenigen op turboprojecten met hoog toerental.

Technische kenmerken van de drijfstangen

Aanhaalkoppel en rek

Hoe kies je je drijfstangbouten?

De boutkeuze bepaalt hoe goed de samenstelling standhoudt: de drijfstangbout ondergaat aanzienlijke cyclische belastingen en moet zijn voorspanning bij elk toerental behouden. De kwaliteitsklasse wordt dus best gekozen op basis van het werkelijk beoogde vermogen, waarna aanhaalkoppel en rek nauwgezet moeten worden gevolgd.

	ARP 2000 (treksterkte ongeveer 220.000 psi, oftewel ~1.517 MPa) is de hoogwaardige standaard. Het dekt projecten tot 150 pk per cilinder in 5/16" of 200 pk per cilinder in 3/8", en tot 8.500 t/min. Het is de meest veelzijdige klasse, zonder bijzondere opslagvereisten.
	ARP Custom Age 625+ is de extreme klasse: de treksterkte bereikt ongeveer 260.000 tot 280.000 psi (~1.793 tot 1.931 MPa). Ongevoelig voor waterstofbrosheid richt het zich op zeer zwaar belaste motoren (veel laaddruk, hoog koppel, draggebruik) waar men een maximale veiligheidsmarge en de beste vermoeiingsweerstand zoekt.

Meten van de boutrek

Koop de ARP-rekmeter →

Technische gids

De aangeboden merken

Manley (Manley Performance) behoort tot de historische Amerikaanse fabrikanten van motoronderdelen voor de competitie. De gesmede 4340-stalen drijfstangen, gewogen en gepaard, worden hier aangeboden in H / H-HD-profiel (Heavy Duty) en I-HD-profiel (Pro Series Turbo Tuff), met ARP 2000- of ARP Custom Age 625+-bouten. Beschikbaar met een lange hartafstand van 132,5 mm voor de specifieke opbouw van de EJ205 en EJ257, zijn ze een veilige keuze voor turboprojecten met hoog koppel en hoog toerental.

Verklarende woordenlijst

1) Drijfstangvoet 2) Voetboring 3) Drijfstanglichaam 4) Drijfstangbout 5) Drijfstangkop 6) Moer / bout 7) Drijfstangkap 8) Kopboring 9) Hartafstand

Voertuigcompatibiliteit van Subaru EJ-motoren

Waarom dit de meest economische oplossing is

Wanneer een standaard onderblok bezwijkt (een gebroken, verwrongen of beschadigde drijfstang), betekent een eenvoudige terugkeer naar de fabrieksconfiguratie het vervangen van de drijfstangen en meestal ook van de in de schade meegesleurde zuigers: de rekening loopt snel op voor een standaard revisie, zonder enige winst aan betrouwbaarheid. Voor een vergelijkbaar, soms lager budget maken gesmede 4340-stalen drijfstangen samen met gesmede zuigers van het onderblok een duurzaam geheel dat drukvulling en hoge toerentallen aankan. De investering is beter besteed: je repareert niet, je maakt betrouwbaar en vermijdt een nieuwe breuk.

OEM-referentie:
