Bielas forjadas largas Subaru - 2.0 / 2.5L 16V Bóxer Turbo EJ205 EJ257 (entre ejes 132,5 mm) para pistones forjados

El motor Subaru EJ turbo (EJ205 / EJ257)

El EJ de Subaru es un cuatro cilindros bóxer aparecido en 1989 y fabricado hasta 2021, construido en torno a un cárter de aluminio y a un cigüeñal de cinco apoyos. La familia abarca motores de 2,0 l (EJ20), 2,2 l (EJ22) y 2,5 l (EJ25) en versión de uno y de dos árboles de levas en cabeza con 16 válvulas, pero son las variantes turboalimentadas las que forjaron la reputación deportiva de la marca: el 2,0 l EJ205 “Phase 2” y el 2,5 l EJ257 con bloque semicerrado y distribución variable AVCS. Equipan el Impreza WRX y WRX STi y el Forester turbo, del Campeonato del Mundo de Rally a las preparaciones de circuito y time attack.

El bóxer EJ admite de buena gana la sobrealimentación, pero su biela de serie se convierte en el eslabón débil en cuanto la presión de soplado y el par aumentan: por encima de 350 a 400 CV se deforma o se rompe. Pasar a bielas forjadas resulta entonces imprescindible para fiabilizar la parte baja del motor. Los modelos aquí presentados adoptan un entre ejes largo de 132,5 mm, unos 2 mm más que la medida de origen (130,5 mm): combinado con pistones de altura de compresión reducida, este entre ejes largo eleva la relación biela/carrera y limita los esfuerzos laterales sobre las faldas, una opción buscada en las preparaciones turbo exigentes de EJ205 y EJ257.

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia, las bielas forjadas refuerzan la parte baja del motor en cuanto el par y el régimen aumentan. Se vuelven imprescindibles al montar pistones forjados, aumentar la cilindrada, elevar el régimen o acometer una preparación ambiciosa, donde la biela de serie alcanza pronto sus límites. Concebidas para absorber las solicitaciones mecánicas extremas de los motores preparados, atmosféricos o sobrealimentados, cubren todas las disciplinas: rally, drift, drag, circuito y rodadas, subida de montaña, time attack. Acompañan tanto las preparaciones Stage 2 y Stage 3 como las configuraciones Stage 4 y superiores, hasta el motor de competición.

Acero forjado 4340: ¿qué es?

El 4340 es un acero de baja aleación al níquel-cromo-molibdeno, empleado tanto en aeronáutica como en competición automovilística. Forjado en caliente y luego tratado térmicamente (temple seguido de revenido), reúne un alto límite elástico, una excelente resistencia a la fatiga y una ductilidad preservada. Frente a una biela de serie, por lo general sinterizada o fundida y luego mecanizada para la gran serie, una biela forjada 4340 ofrece una resistencia y una vida a fatiga muy superiores: su estructura fibrosa sigue el contorno de la pieza y elimina los puntos de inicio de fractura, lo que permite cargas y regímenes mucho más altos sin comprometer la fiabilidad.

Los perfiles de biela

	Perfil H. Su sección en H favorece la resistencia a la compresión y a la flexión: es el perfil preferido para los motores de par elevado y los usos drag. La variante H-HD (Heavy Duty) engrosa las secciones y refuerza el conjunto pie/cabeza para soportar cargas mayores, ideal en los EJ turbo muy exigidos.
	Perfil I / I-HD. Su sección central en I, más estrecha, aligera la biela (menos inercia, subidas de régimen más vivas). La versión I-HD (Heavy Duty, gama Manley Pro Series Turbo Tuff) es un refuerzo de gama alta, diseñado para conjugar ligereza y resistencia en las preparaciones turbo de alto régimen.

Características técnicas de las bielas

Par de apriete y estiramiento

¿Cómo elegir la tornillería de biela?

La elección de la tornillería condiciona la sujeción del conjunto: el tornillo de biela soporta esfuerzos cíclicos considerables y debe conservar su precarga a todos los regímenes. Conviene por tanto elegir el grado según la potencia realmente buscada, y luego respetar escrupulosamente el par y el estiramiento de montaje.

	ARP 2000 (resistencia a la tracción de unos 220.000 psi, es decir ~1.517 MPa) constituye el estándar de altas prestaciones. Cubre preparaciones de hasta 150 CV por cilindro en 5/16" o 200 CV por cilindro en 3/8", y hasta 8.500 rpm. Es el grado más versátil, sin restricciones particulares de almacenamiento.
	ARP Custom Age 625+ es el grado extremo: su resistencia a la tracción alcanza unos 260.000 a 280.000 psi (~1.793 a 1.931 MPa). Insensible a la fragilización por hidrógeno, se dirige a los motores muy exigidos (mucho soplado, par elevado, uso drag) donde se busca el máximo margen de seguridad y la mejor resistencia a la fatiga.

Medición del estiramiento de los tornillos

Comprar el comparador de estiramiento ARP →

Guía técnica

Las marcas ofrecidas

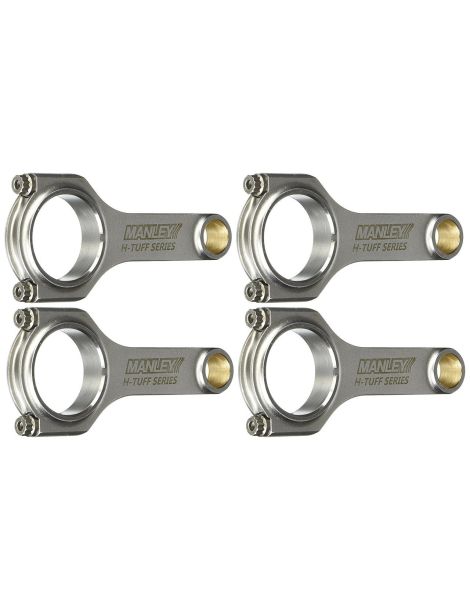

Manley (Manley Performance) figura entre los fabricantes estadounidenses históricos de piezas de motor de competición. Sus bielas forjadas en acero 4340, pesadas y emparejadas, se ofrecen aquí en perfil H / H-HD (Heavy Duty) y en perfil I-HD (gama Pro Series Turbo Tuff), con tornillería ARP 2000 o ARP Custom Age 625+. Disponibles con entre ejes largo de 132,5 mm para los montajes específicos de los EJ205 y EJ257, son una opción segura para las preparaciones turbo de par elevado y alto régimen.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo 7) Sombrerete de biela 8) Diámetro de cabeza 9) Entre ejes

Compatibilidad de vehículos de los motores Subaru EJ

Por qué es la solución más económica

Cuando una parte baja de serie cede (biela rota, retorcida o rayada), un simple retorno a la configuración de fábrica obliga a sustituir las bielas y, la mayoría de las veces, los pistones dañados en el proceso: la factura sube rápido para una reparación estándar, sin ninguna ganancia de fiabilidad. Por un presupuesto comparable, a veces inferior, unas bielas forjadas en acero 4340 combinadas con pistones forjados convierten la parte baja en un conjunto duradero, capaz de soportar la sobrealimentación y los altos regímenes. La inversión está mejor colocada: no se repara, se fiabiliza, y se evita una nueva rotura.

Referencia OEM:
