Bielle forgiate Subaru - 2.0 / 2.2 / 2.5L 16V Boxer - EJ per pistoni forgiati

Il motore Subaru EJ (2.0 / 2.2 / 2.5 Boxer)

Il Subaru EJ è una famiglia di motori a quattro cilindri contrapposti (boxer) introdotta nel 1989 e prodotta fino al 2021. Basata su un basamento in alluminio e un albero motore a cinque supporti, è disponibile in 2,0 l (EJ20), 2,2 l (EJ22) e 2,5 l (EJ25), in versioni monoalbero (SOHC) e bialbero in testa (DOHC) a 16 valvole. Le varianti turbo - EJ20G/EJ20K, poi le “Phase 2” EJ205/EJ207 e infine le EJ255/EJ257 a basamento semichiuso con fasatura variabile AVCS - sono quelle che hanno forgiato la reputazione sportiva del marchio.

Equipaggiano l’Impreza GT Turbo e WRX/STi, la Legacy RS/GT e il Forester turbo, dal rally mondiale alle preparazioni stradali. Il boxer EJ accetta volentieri la sovralimentazione, ma la sua biella di serie diventa l’anello debole non appena pressione di sovralimentazione e coppia salgono: oltre i 350-400 CV si piega o si rompe. Il passaggio a bielle forgiate diventa allora indispensabile per mettere in sicurezza il basamento. È proprio questo il ruolo delle bielle qui proposte, con interasse 130,5 mm e spinotto da 23 mm.

Bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, le bielle forgiate rinforzano il basamento non appena coppia e regime aumentano. Diventano indispensabili quando si montano pistoni forgiati, si aumenta la cilindrata, si alza il regime o si realizza una preparazione spinta, dove la biella di serie raggiunge presto i suoi limiti. Progettate per assorbire le sollecitazioni meccaniche severe dei motori preparati - aspirati e sovralimentati - coprono tutte le discipline (rally, drift, drag, pista e track day, salita, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+, fino al motore da competizione.

Acciaio forgiato 4340: che cos’è?

I profili di biella

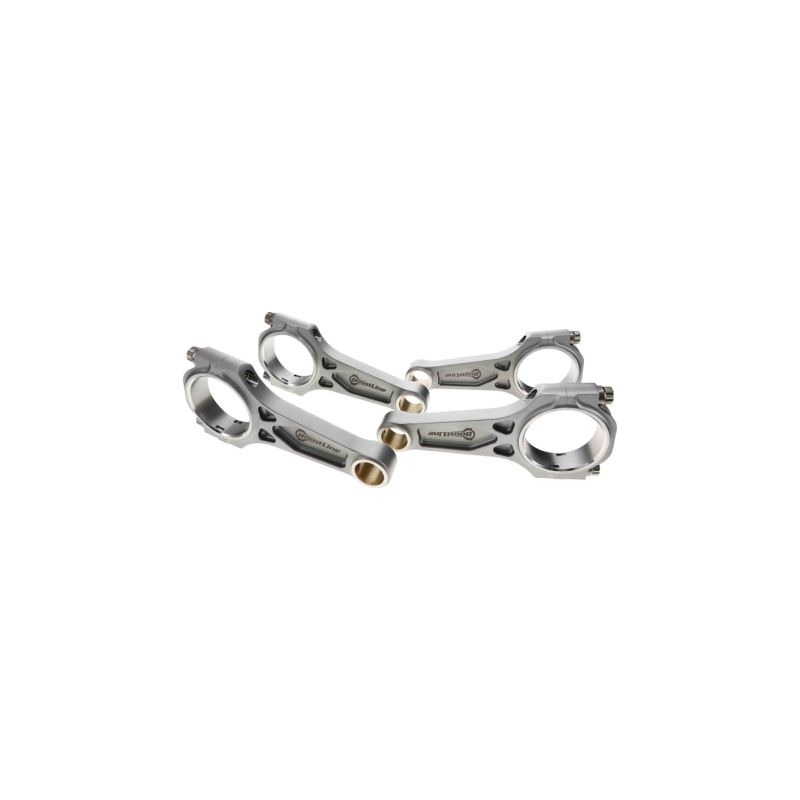

	Profilo I-3P (Boostline). Sezione brevettata a tre tasche, messa a punto da Boostline per unire le qualità dei profili ad H e ad I: resistenza massima abbinata a una massa rotante alleggerita. Il costruttore la riserva ai motori sovralimentati, fino alle pressioni di sovralimentazione più elevate, che si tratti di turbo, compressore o iniezione di protossido d’azoto.
	Profilo H. La sua sezione ad «H», composta da due ampi fianchi piatti uniti da un’anima centrale, dà alla biella una sagoma massiccia e omogenea da un’estremità all’altra. Su un motore turbo come il boxer EJ, questo profilo robusto e versatile risponde alle preparazioni più comuni, dalla messa in sicurezza del basamento con il montaggio di pistoni forgiati fino a un aumento ragionevole della pressione di sovralimentazione. La sua variante H-HD (H-Tuff), rinforzata e più spessa, è concepita per sovralimentazioni elevate.
	Profilo I. La sua anima centrale assottigliata, affiancata da due ali che disegnano la forma a «I», conferisce alla biella un’elevata rigidità senza eccesso di massa. È il profilo prediletto dai moderni motori turbo come il boxer EJ, dove serve tanto a mettere in sicurezza il basamento quanto a sostenere l’aumento della pressione di sovralimentazione. La sua variante I-HD (Heavy Duty), con corpo rinforzato e ispessito, è destinata ai carichi estremi, con turbo, compressore o protossido d’azoto.

Caratteristiche tecniche delle bielle

Coppia di serraggio e allungamento

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del motore. Tutto sta nell’adattare il grado ARP all’uso reale della preparazione e poi nel rispettare scrupolosamente coppia e allungamento di montaggio.

	ARP 2000 (resistenza alla trazione ~220.000 psi, ovvero ~1.517 MPa) è la classe di base di tutte le bielle di questa scheda, in 3/8"-38 mm o 3/8"-41 mm secondo il codice. Dichiarata fino a 200 CV per cilindro in 3/8" e fino a 8.500 giri/min, è la classe più diffusa in circuito, trackday, drift, rally, drag e cronoscalata. Su un boxer EJ l’accesso ai cappelli impone di lavorare biella per biella con metodo: filetti soffiati, appoggi senza bave, lubrificante di assemblaggio uniforme, serraggio per passaggi e precarico confermato sull’allungamento misurato con il comparatore anziché con la sola chiave dinamometrica. Queste viti si conservano senza precauzioni particolari e si riutilizzano finché la loro lunghezza libera resta invariata.
	ARP L19 è un grado ad altissima resistenza (~260.000 psi, ovvero ~1.793 MPa), superiore all’ARP 2000, destinato a motori molto sollecitati e ad alto regime. Sensibile all’infragilimento da idrogeno, richiede cure particolari: le viti devono restare oliate e non vanno stoccate nude all’aria aperta.
	ARP Custom Age 625+ è il grado estremo: la sua resistenza a trazione raggiunge ~260.000 a 280.000 psi (~1.793 a 1.931 MPa). Insensibile all’infragilimento da idrogeno, è destinato ai motori più sollecitati (forte sovralimentazione, alta coppia, uso drag) dove si cerca il massimo margine di sicurezza, senza vincoli di stoccaggio.

Misurazione dell’allungamento delle viti

Acquista il comparatore di allungamento ARP →

Guida tecnica

Le marche proposte

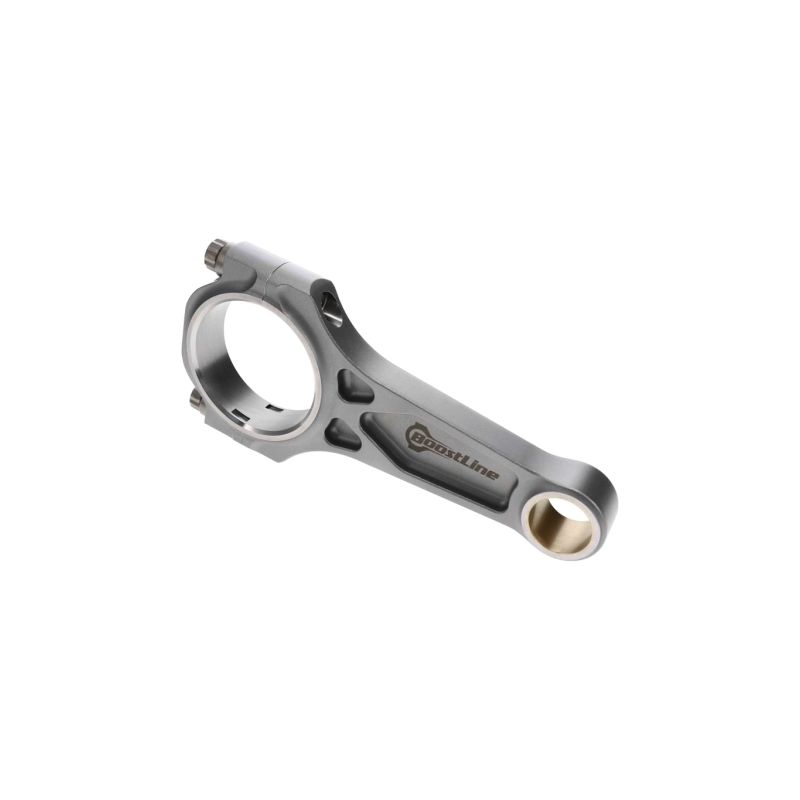

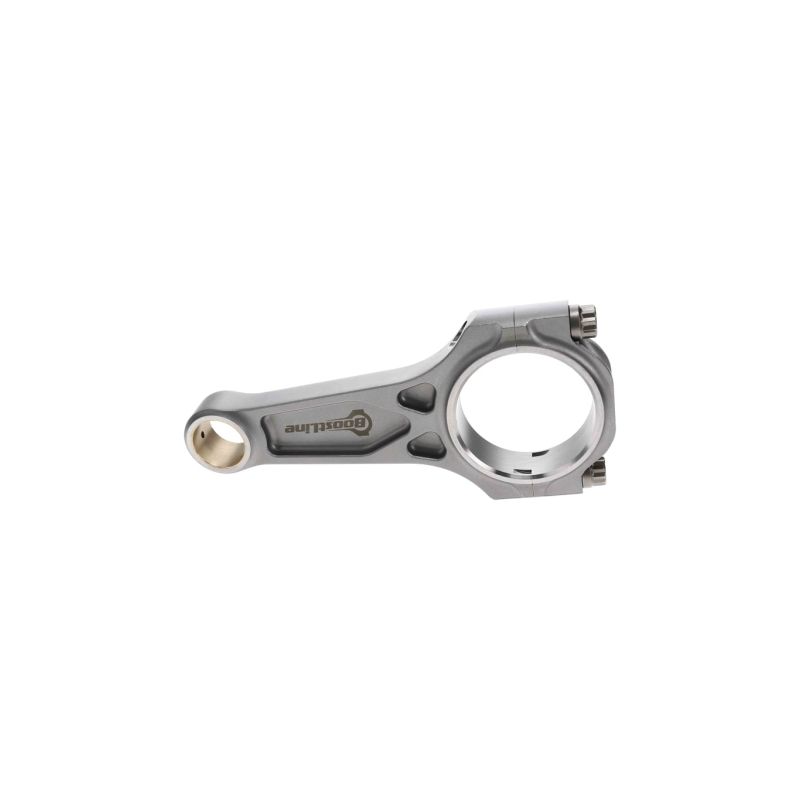

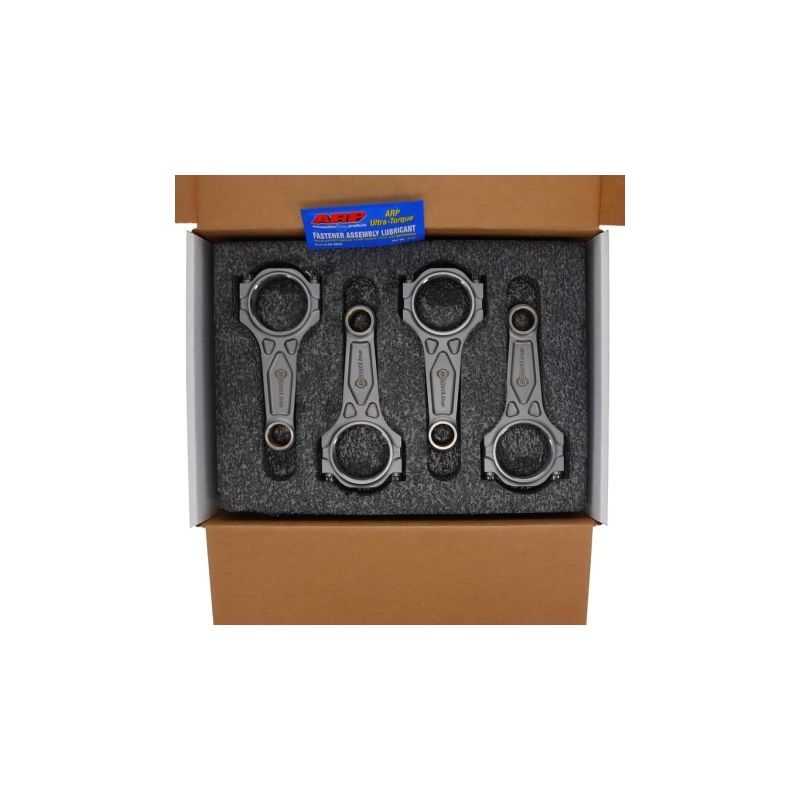

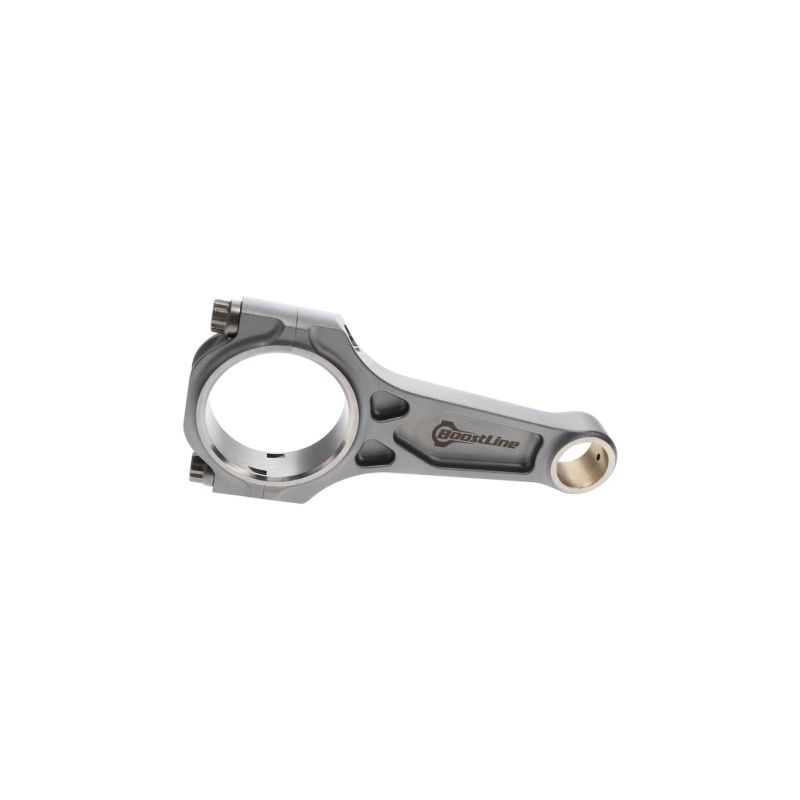

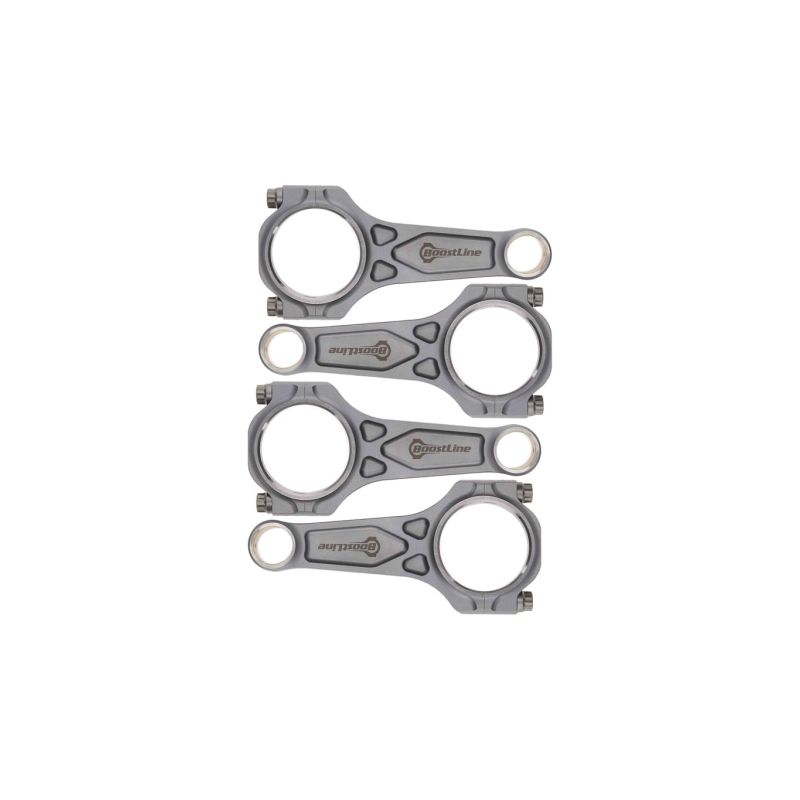

	Boostline è un marchio americano di bielle forgiate ad alte prestazioni. Forgiate in acciaio 4340, le sue bielle adottano il profilo brevettato I-3P (I-beam a tre tasche) dimensionato per motori fortemente sovralimentati: elevata rigidità, resistenza all’instabilità e ampio margine di sicurezza senza penalizzare la massa. È proposta qui con viteria ARP 2000 o ARP Custom Age 625+.
	Manley (Manley Performance) è uno dei produttori americani storici di componenti motore da competizione. Le sue bielle forgiate in acciaio 4340, pesate e accoppiate, esistono qui nel profilo H / H-HD (Heavy Duty) e nel profilo I-HD (gamma Pro Series Turbo Tuff), con viteria ARP 2000 o ARP Custom Age 625+. Una scelta sicura per preparazioni turbo ad alta coppia e alto regime.

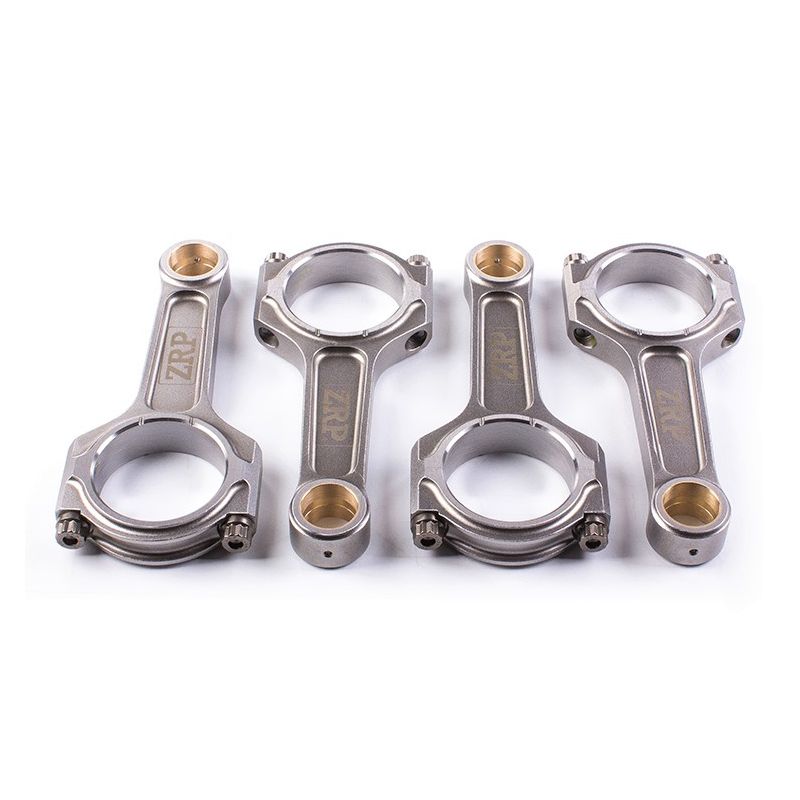

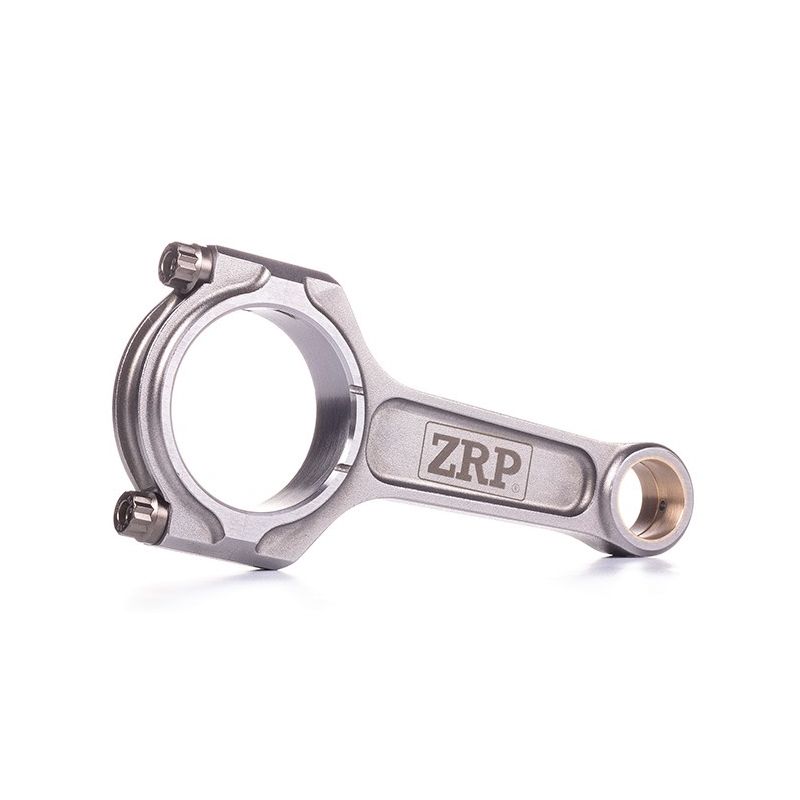

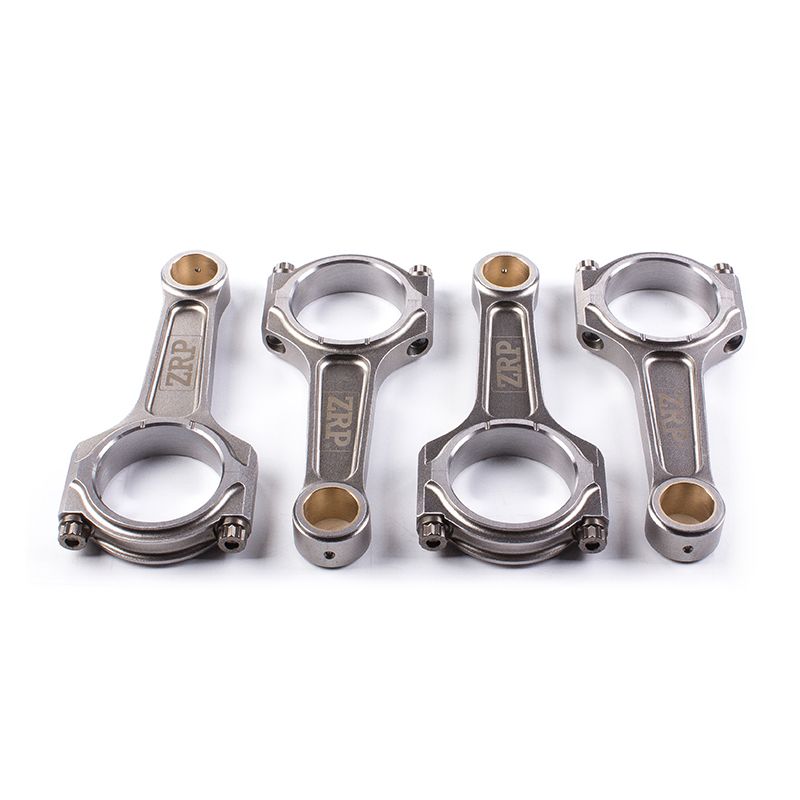

	ZRP è un marchio greco di bielle forgiate ad alte prestazioni, progettato da Alex Drakos (Atene). Forgiate in acciaio 4340 - e in acciaio 817M40T (EN24T) per la variante “Pro Series” a profilo I - le sue bielle sono proposte nei profili H, I-HD e I, con viteria ARP 2000 o ARP L19. Un eccellente compromesso tra robustezza e prezzo, ampiamente collaudato sui boxer Subaru preparati.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli dei motori Subaru EJ

Di seguito l’elenco dei veicoli dotati del motore Subaru 2.0 / 2.2 / 2.5L 16V Boxer EJ. Il diametro dello spinotto e l’interasse vanno confermati sul vostro motore prima dell’ordine.

Riferimento OEM: 12100AA181 (set di 4 bielle).

Perché è la soluzione più economica

Quando un basamento di serie cede (biella rotta, storta o rigata), il semplice ritorno alla configurazione di fabbrica impone di sostituire le bielle e, quasi sempre, i pistoni danneggiati nel frattempo: il conto sale in fretta per una riparazione standard. Per un budget paragonabile, talvolta inferiore, bielle forgiate in acciaio 4340 abbinate a pistoni forgiati offrono affidabilità e margine di sicurezza nettamente superiori, oltre a un reale potenziale di crescita in potenza. È la scelta dei preparatori europei da oltre quindici anni: a parità di spesa, più affidabilità, più potenziale e più longevità.
