Kit molle valvola rinforzate Subaru EJ20 EJ25
Kit di molle valvola rinforzate per i motori Subaru EJ20 ed EJ25.
- Marche: FERREA, SUPERTECH
- Motori: Subaru EJ20 ed EJ25
- Molle: doppie o ad alveare
- Contenuto: molle, piattelli superiori e inferiori, secondo il kit
I motori Subaru EJ20 ed EJ25 interessati
Questa scheda riunisce kit per i quattro cilindri boxer Subaru EJ20 ed EJ25 dell'elenco di compatibilità, dall'EJ205 all'EJ257. I kit FERREA KT4019 e KT4020 sono previsti per l'EJ207 delle Impreza e WRX STI, i KT4017 e KT4018 per l'EJ20 delle WRX; i kit SUPERTECH sono legati ai codici EJ20 ed EJ25 della tabella.
Le molle del kit sostituiscono quelle di serie, con i rispettivi piattelli. A seconda del codice sono doppie o ad alveare; i semiconi dei kit FERREA completano l'insieme.

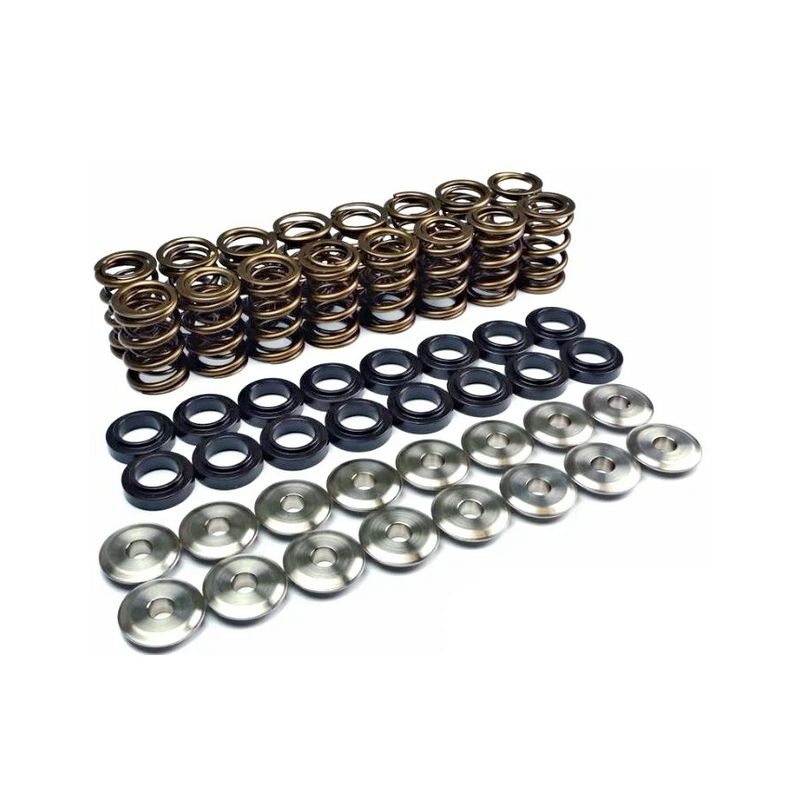

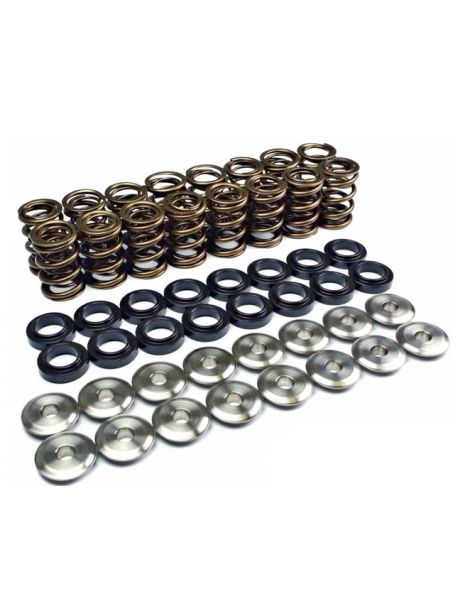

Kit molle valvola rinforzate FERREA e SUPERTECH
Appena la camma si allontana, la molla riporta la valvola sulla sede e la tiene premuta contro di essa. Se è troppo debole per il regime cercato, la valvola rimbalza e talvolta tocca il pistone: è lo sfarfallamento, che limita ogni motore di cui si alzi il regime o l'alzata.
I kit SUPERTECH di questa scheda vanno da 58 a 100 lbs sulla sede, ad altezze di montaggio comprese tra 33,8 e 36 mm, con molle doppie o ad alveare. I FERREA danno da 311 a 400 N, a 36 o 39,4 mm, con piattelli in titanio più leggeri del 40 % rispetto all'acciaio secondo FERREA.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| KT4019 | FERREA | Doppie | Est. 28 / 20,8 mm Int. 20,8 / 15,9 mm |
400 N a 36 mm | 55,5 N/mm | 14 mm | 16 molle doppie, 16 piattelli superiori in titanio, 16 piattelli inferiori, 16 set di semiconi | |
| KT4020 | FERREA | Doppie | Est. 28 / 20,8 mm Int. 20,8 / 16,5 mm |
356 N a 36 mm | 44,5 N/mm | 14 mm | 16 molle doppie, 16 piattelli superiori in titanio, 16 piattelli inferiori, 16 set di semiconi | |
| KT4017 | FERREA | Doppie | Est. 28 / 20,8 mm Int. 20,8 / 15,9 mm |
334 N a 39,4 mm | 55,5 N/mm | 15 mm | 16 molle doppie, 16 piattelli superiori in titanio, 16 piattelli inferiori, 16 set di semiconi | |
| KT4018 | FERREA | Doppie | Est. 28 / 20,8 mm Int. 20,8 / 16,5 mm |
311 N a 39,4 mm | 42,2 N/mm | 15 mm | 16 molle doppie, 16 piattelli superiori in titanio, 16 piattelli inferiori, 16 set di semiconi | |
| SPRK-TS1012-SUB3-ST | SUPERTECH | Doppie | 58 lbs a 36 mm | Molle doppie, piattelli superiori RET-TS60/WRX1-ST, piattelli inferiori SEAT-TS/SUB3 | ||||
| SPRK-TS1015-SU3 | SUPERTECH | Doppie | 64 lbs a 36 mm | Molle doppie, piattelli superiori RET-TS60/WRX1, piattelli inferiori SEAT-TS/SUB3 | ||||
| SPRK-TS1015-SUB3-STI | SUPERTECH | Doppie | 64 lbs a 36 mm | Molle doppie, piattelli superiori RET-TS60/STI, piattelli inferiori SEAT-TS/SUB3 | ||||
| SPRK-TS1015-SU1 | SUPERTECH | Doppie | 70 lbs a 35,5 mm | Molle doppie, piattelli superiori RET-TS60/WRX1, piattelli inferiori SEAT-TS/SUB | ||||
| SPRK-TS1015-SU1-ST | SUPERTECH | Doppie | 70 lbs a 35,5 mm | Molle doppie, piattelli superiori in acciaio RET-TS60/WRX1-ST, piattelli inferiori SEAT-TS/SUB | ||||
| SPRK-TS1015-SUB1-STI | SUPERTECH | Doppie | 70 lbs a 35,5 mm | Molle doppie, piattelli superiori RET-TS60-STI1, piattelli inferiori SEAT-TS/SUB | ||||
| SPRK-TS1015-SU4 | SUPERTECH | Doppie | 82 lbs a 34,25 mm | Molle doppie, piattelli superiori RET-TS60/WRX1, piattelli inferiori SEAT-TS/SU4 | ||||
| SPRK-TS1015-BE-SU3 | SUPERTECH | Ad alveare | 65 lbs a 36 mm | 14,2 mm | Molle ad alveare, piattelli superiori RET-TS60/WRX-BE, piattelli inferiori SEAT-TS/SUB3 | |||
| SPRK-TS1015-BE-SU1 | SUPERTECH | Ad alveare | 70 lbs a 35,5 mm | 12,5 mm | Molle ad alveare, piattelli superiori RET-TS60/WRX-BE, piattelli inferiori SEAT-TS/SUB | |||
| SPRK-TS1015-BE-SU4 | SUPERTECH | Ad alveare | 85 lbs a 34,25 mm | 11,5 mm | Molle ad alveare, piattelli superiori RET-TS60/WRX-BE, piattelli inferiori SEAT-TS/SUB4 | |||
| SPRK-TS1015-IN-SU4 | SUPERTECH | Doppie | Est. 27,5 / 20 mm Int. 20 / 14,2 mm |
100 lbs a 33,8 mm | 273 lbs a 11,5 mm | 14,9 lbs/mm | 13,5 mm | Molle doppie, piattelli superiori RET-TS60IN2/WRX, piattelli inferiori SEAT-TS/SUB-4 |
| SPRK-TS1015-SUB4-STI | SUPERTECH | Doppie | Est. 27,5 / 20 mm Int. 20 / 15,2 mm |
82 lbs a 33,8 mm | 220 lbs a 11,5 mm | 12,1 lbs/mm | 13,5 mm | Molle doppie, piattelli superiori RET-TS60/STI, piattelli inferiori SEAT-TS/SUB3 |
Montaggio dei kit molle
| Componente | Origine Subaru | Kit molle rinforzate |
|---|---|---|
| Molla | 13217AA202 (EJ207) | Specifico del kit |
| Piattello superiore | Specifico del kit: titanio (FERREA) o RET-TS60/WRX1, RET-TS60/WRX1-ST, RET-TS60/WRX-BE, RET-TS60-STI1 o RET-TS60/STI (SUPERTECH) | |
| Piattello inferiore | 13227AA070 (EJ207) | Specifico del kit: SEAT-TS/SUB, SEAT-TS/SUB3, SEAT-TS/SUB4 o SEAT-TS/SU4 (SUPERTECH) |
| Semiconi | 13210AA020 (EJ207) | Specifico del kit (FERREA); originali conservati (SUPERTECH) |
Ogni kit FERREA, KT4017, KT4018, KT4019 o KT4020, comprende 16 molle doppie, 16 piattelli superiori in titanio, 16 piattelli inferiori e 16 set di semiconi. I kit SUPERTECH abbinano le molle a piattelli superiori e inferiori i cui codici figurano nella tabella delle caratteristiche; i semiconi originali restano al loro posto. Il numero di pezzi dei kit SUPERTECH non è indicato qui: fatelo confermare prima di ordinare.
L'altezza di montaggio si rileva a valvola chiusa: misurate la quota che separa i due piattelli della molla. Ogni kit indica il carico sulla sede per la propria quota, ripresa nella tabella. Se questa quota aumenta, dopo una rettifica delle sedi o una spianatura della testata, il carico cala della rigidezza della molla per ogni millimetro guadagnato: misurate ogni valvola prima di ordinare.
| KT4019 | KT4020 | KT4017 | KT4018 | |
|---|---|---|---|---|
| Altezza di montaggio | 36 mm | 36 mm | 39,4 mm | 39,4 mm |
| Carico alla sede a questa altezza | 400 N | 356 N | 334 N | 311 N |
Guida tecnica
Le marche proposte
| FERREA Racing Components nasce in Florida nel 1978, quando i preparatori argentini Daniel Urrutia e Horacio Ferrea si uniscono. L'azienda produce in proprio valvole, molle, punterie e bilancieri, che si ritrovano nella NASCAR, nei dragster e nelle gare in pista. | |
| SUPERTECH è un'azienda californiana con sede a San Jose. Da oltre trent'anni progetta componenti di distribuzione destinati alle competizioni. Le sue molle, avvolte in filo di cromo-silicio-vanadio, passano controlli a lotti con raggi X, ultrasuoni e laser prima di lasciare il magazzino. |
Come scegliere
Più il carico è alto, più la valvola resta incollata alla camma quando il motore gira forte: un albero più spinto, un regime più alto o un turbo più grosso diventano possibili senza sfarfallamento. Prima di ordinare, verificate che l'alzata del vostro albero resti sotto l'alzata massima indicata per il kit: da 14 a 15 mm per i FERREA, da 11,5 a 14,2 mm per i kit SUPERTECH ad alveare.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | I numeri da 58 a 100 indicati in lbs per i kit SUPERTECH corrispondono al carico sulla sede in libbre, all'altezza di montaggio riportata nella riga del kit; i FERREA lo esprimono in newton, da 311 a 400 N secondo il kit. Partite dall'alzata dell'albero, dal regime cercato e dalla sovralimentazione, senza inseguire il carico massimo: un eccesso consuma inutilmente le camme e il resto della distribuzione. |
| Molla doppia o ad alveare | La molla doppia annida due molle concentriche che ripartono lo sforzo e si frenano a vicenda le vibrazioni. La molla ad alveare, conica, si restringe verso il piattello superiore: la massa in movimento cala, il che aiuta a seguire le accelerazioni ad alto regime. I kit FERREA hanno molle doppie; SUPERTECH propone entrambi i tipi. |
Quando le molle rinforzate diventano necessarie
- Albero a camme più spinto di quello di serie
- Regime massimo alzato dopo una rimappatura
- Turbo più grosso o pressione di sovralimentazione maggiore
- Uso regolare in pista, rally o drift
- Molle affaticate o valvole che sfarfallano ad alti regimi
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| F | R | ||
| E | N | ||
| N | L | ||
| I | T | ||
| E | S | ||
| D | E |
Codice OEM (molla valvola, EJ207): 13217AA202
