Gesmede drijfstangen Chevrolet - 5.7L V8 - LS1 voor gesmede zuigers

De motor Chevrolet LS1

De Chevrolet LS1 luidde in 1997 de derde generatie small-block-V8's van General Motors in. Deze 5.7 L (5 665 cm³) laat gietijzer los ten gunste van een volledig aluminium architectuur (blok, cilinderkoppen en inlaatspruitstuk) die het geheel zo'n vijftig kilo lichter maakt dan de eerdere small-blocks. Hij combineert een boring van 99 mm met een slag van 92 mm, sequentiële multipoint-injectie en individuele coil-on-plug-ontsteking. Gedebuteerd in de Corvette C5 levert hij 345 pk (257 kW) bij 5 600 t/min en 470 N·m bij 4 400 t/min; de herziening van de spruitstukken in 2001 tilt het vermogen naar 350 pk (260 kW) en 495 N·m.

De LS1 overschreed al snel het kader van de Corvette: vanaf 1998 dreef hij de Chevrolet Camaro en de Pontiac Firebird Trans Am (F-Body-platform) aan tot 2002, voordat hij de Pontiac GTO van 2004 uitrustte. In Australië bouwde Holden hem in de Commodore, Monaro, Ute en Caprice/Statesman, waarbij de HSV-versies opliepen tot 382 pk. Eenvoudig, duurzaam en zeer ontvankelijk voor tuning, werd hij een van de favoriete bases voor opgebouwde motoren: precies daar worden gesmede drijfstangen onmisbaar.

De gesmede drijfstangen

Vervaardigd uit gesmeed 4340-staal vervangen deze versterkte drijfstangen de fabrieksdrijfstangen, vaak van sintermetaal, waarvan de sterktereserve opraakt zodra het vermogen stijgt. Het smeden richt de vezelstructuur van het metaal en verwijdert porositeiten: bij vergelijkbare doorsnede weerstaat de drijfstang veel hogere wisselende belastingen zonder kruip of scheurvorming.

Ontworpen voor opgebouwde motoren, zowel hoogtoerige atmosferische als drukgevulde, maken ze het drijfwerk betrouwbaar bij het optrekken van het toerental en onder hoge vuldruk. Men treft ze zowel aan in drift, drag, rally, op het circuit, bij bergraces als in time attack, waar elke cyclus de drijfstang ver voorbij de bedoeling van de fabrikant belast.

Technische specificaties van de gesmede drijfstangen LS1

Aanhaalmoment en rek

Hier wordt slechts één boutkwaliteit aangeboden, ARP 2000, wat het lezen van de tabel hierboven vereenvoudigt maar niets verandert aan de vereiste discipline: de spreiding van een opbouw komt niet van de bout, maar van de hand. Bij de LS1 moeten zestien bouten dezelfde voorbereiding en dezelfde krachtopbouw krijgen, anders worden sommige drijfstangen minder stevig vastgehouden dan andere terwijl de sleutel overal dezelfde waarde aangaf. De aangegeven momenten en rekwaarden zijn die van de boutenfabrikant; ze gelden volledig en zonder aanpassing. Omdat het moment een weerstand tegen draaien meet en geen spanning, blijft de rekmeting met een rekmeter de referentiemethode om elke bout te valideren. Werk met schone schroefdraad, een gelijkmatige film ARP-montagesmeermiddel en aanhalen in stappen. De handleiding van de kit gaat boven elke andere aanwijzing.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-profiel. De dunnere middensectie, omlijst door twee flenzen die de „I”-vorm tekenen, houdt de drijfstang zeer stijf en de massa binnen de perken. ZRP ontwerpt haar voor hoge prestaties en een lange levensduur, en op de LS1 past ze vooral bij opbouwen die de sterkte van het onderblok vooropstellen.

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor. Essentieel is de ARP-graad af te stemmen op het werkelijke gebruik van de opbouw en vervolgens het aanhaalmoment en de rek bij montage nauwgezet te respecteren.

ARP 2000 (treksterkte ~220 000 psi, oftewel ~1 517 MPa) is de high-performance standaard. Geschikt voor opbouwen tot 8 500 t/min, is het de meest gangbare graad op circuit, trackday, drift, rally, drag en bergrace, gewaardeerd om robuustheid, betrouwbaarheid en veelzijdigheid, zonder bijzondere opslagvereisten.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

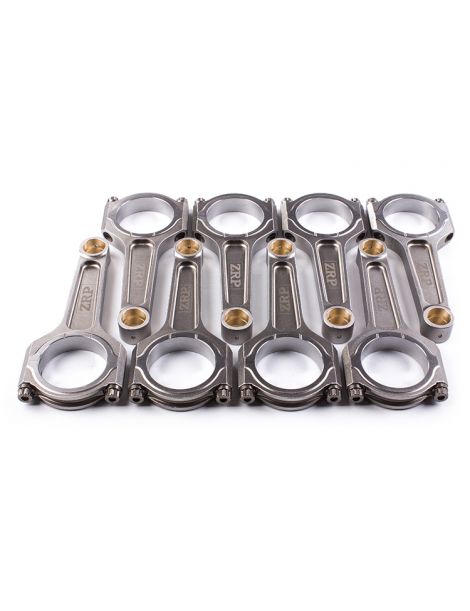

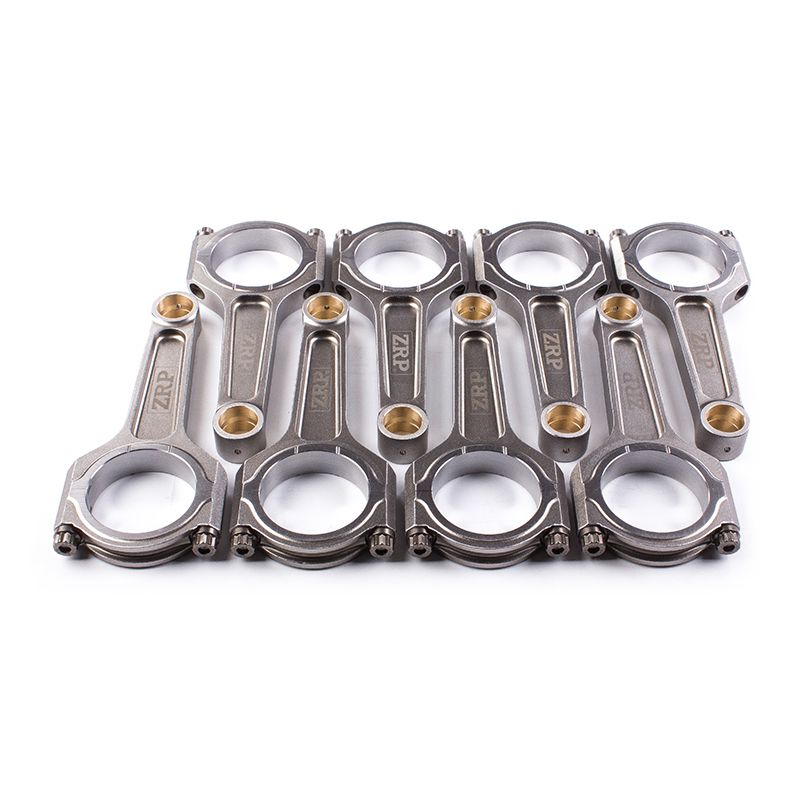

ZRP, een Grieks merk van gesmede high-performance drijfstangen bedacht door Alex Drakos in Athene. Elke drijfstang wordt uit 4340-staal gesmeed, met precisie bewerkt en op ±1 g gebalanceerd om betrouwbaar te blijven bij hoge toerentallen. Hier aangeboden in I-profiel met ARP 2000--bouten, worden ze in Griekenland ontworpen en gecontroleerd, en vervolgens beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor Chevrolet LS1

Deze gesmede drijfstangen zijn compatibel met alle voertuigen uitgerust met de motor Chevrolet 5.7 L V8 LS1:

OEM-referentie:

Waarom is het de meest economische oplossing?

Wanneer een fabrieks-onderblok het begeeft (gebroken, verbogen of bekraste drijfstang), vereist terugkeren naar de fabrieksconfiguratie het vervangen van drijfstangen en zuigers, die vaak tegelijk beschadigd zijn. De rekening loopt snel op voor een eenvoudige herstelling.

Voor een vergelijkbaar of zelfs lager budget bieden gesmede 4340-stalen drijfstangen in combinatie met gesmede zuigers een duidelijk hogere betrouwbaarheid en veiligheidsmarge, plus echte ruimte voor vermogenstoename. Het is de weg die Europese tuners al meer dan vijftien jaar kiezen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur.
