Bielles forgées BMW - 5.0L 32V - S62B50 pour pistons forgés

Le moteur BMW S62B50

Le BMW S62B50 est le V8 atmosphérique 5,0 L de la division M, cœur de la M5 E39 et du roadster Z8. Il cube 4 941 cm³ avec un alésage de 94 mm et une course de 89 mm, une architecture volontairement plus « carrée » que celle des V8 M ultérieurs, gage de couple disponible tôt. Quatre arbres à cames, 32 soupapes, huit papillons individuels et double VANOS lui permettent d’annoncer 400 ch à 6 600 tr/min et 500 N·m, des chiffres qui ont fait de la M5 E39 la référence des berlines sportives de sa génération.

Produit de 1998 à 2003, ce V8 est aujourd’hui recherché autant pour son caractère que pour sa rareté, ce qui rend chaque casse coûteuse. Or ses bielles d’origine sont calculées pour la puissance de série et rien de plus : dès qu’on ajoute une suralimentation, qu’on retravaille l’admission et l’échappement, qu’on augmente la cylindrée ou qu’on enchaîne les sessions de piste, la limite du moteur se déplace vers l’embiellage. Un jeu de bielles forgées en acier 4340, associé à des pistons forgés, remet cette limite bien plus haut.

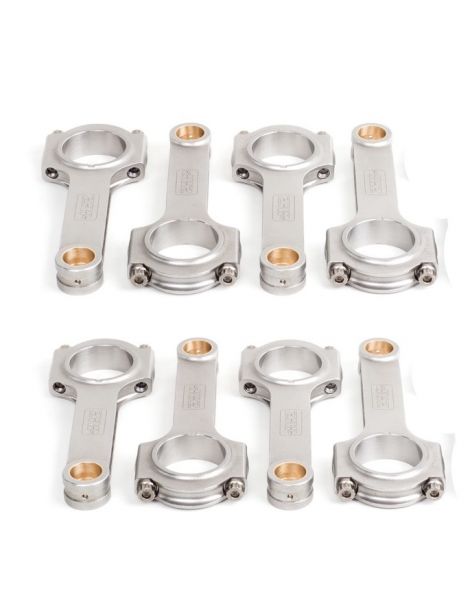

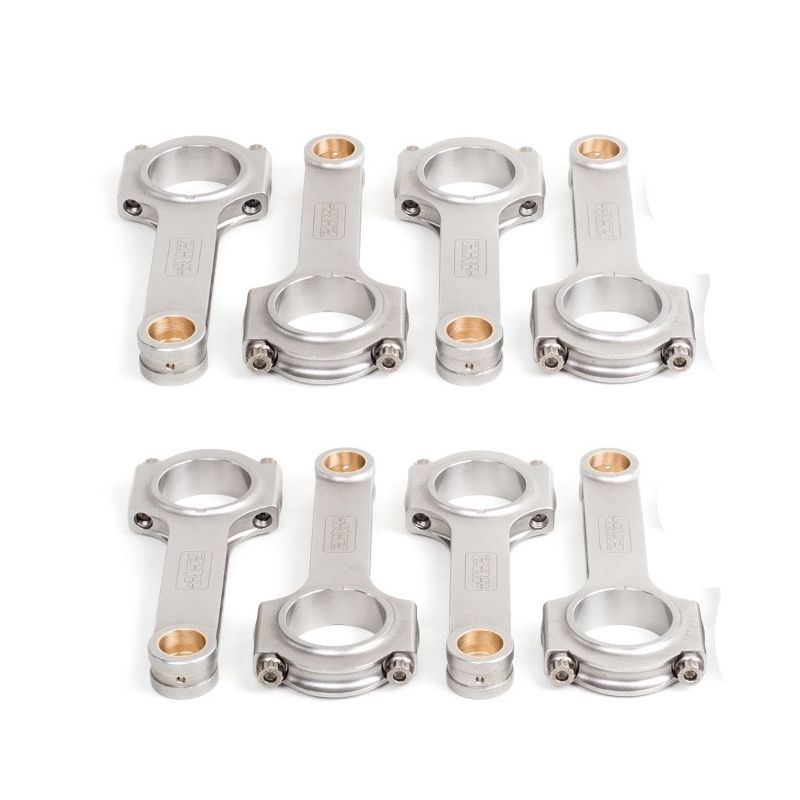

Les bielles forgées

Forgées puis usinées dans un acier 4340 traité, ces bielles remplacent des pièces de série dimensionnées pour un usage routier. Le forgeage oriente le grain du métal dans le sens des efforts, ce qui relève nettement la tenue en fatigue face à une bielle de grande série, un gain décisif sur un V8 de 5,0 L dont chaque cylindre développe un couple important.

Grenaillées, contrôlées une à une et appariées en poids à ±1 g sur les huit bielles du jeu, elles préservent l’équilibrage du V8. Elles conviennent à tous les usages engagés d’une M5 E39 ou d’une Z8 préparée : circuit et roulage, course de côte, drift, rallye, drag et time attack, et accompagnent les préparations Stage 1, Stage 2 et Stage 3 comme les moteurs de compétition. La visserie ARP fournie garantit la tenue de l’assemblage sous forte charge.

Caractéristiques techniques des bielles forgées S62B50

Couple de serrage et allongement

La tête de bielle et son chapeau forment un alésage usiné en une seule opération, chapeau serré à la valeur nominale : toute déviation de serrage se paie donc directement en géométrie. Sous-serrée, une vis du S62B50 laisse la précharge tomber en dessous de l’effort d’inertie des huit ensembles bielle-piston ; le chapeau amorce un décollement de quelques microns par tour, le plan de joint se polit puis se dégrade par frottement, le coussinet est maté et son jeu de fonctionnement dérive. Surserrée, la vis franchit sa limite élastique et une amorce de fatigue apparaît en fond de filet ; l’excès de charge referme le logement, ovalise la tête et pince le coussinet, ce qui fait chuter localement l’épaisseur du film d’huile. C’est pourquoi les couples et allongements du tableau ci-dessous, tels que le fabricant de la visserie les définit pour l’ARP 2000 et l’ARP L19 en 3/8", doivent être appliqués à la lettre. L’allongement mesuré au comparateur reste la méthode de contrôle la plus fiable ; le montage se fait avec le lubrifiant ARP et la notice du kit prime en cas d’écart.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil H. Sa section en H offre une grande rigidité et une excellente résistance à la flexion comme à la compression. Légèrement plus lourde qu’une bielle en I, elle privilégie la solidité, ce qui est exactement le bon compromis sur une grosse cylindrée à fort couple comme le S62B50, y compris en montage suralimenté ou en drag. C’est le seul profil retenu pour ce moteur, celui qui encaisse le mieux les charges de compression d’un 5,0 L préparé.

Comment choisir sa visserie de bielle ?

La vis de bielle est la pièce la plus sollicitée de l’assemblage : elle encaisse à chaque tour l’effort qui tend à séparer le chapeau du corps de bielle, et cet effort croît avec la pression cylindre. Deux nuances ARP sont proposées sur ce kit ; il s’agit d’accorder le grade à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 : le standard haute performance, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il couvre les préparations jusqu’à 200 ch par cylindre et 8 500 tr/min, soit une très large marge sur un S62B50 dont le régime maximal reste modéré. C’est le grade le plus courant en circuit et trackday, en drift, en rallye, en drag et en course de côte, apprécié pour sa robustesse et sa polyvalence, sans contrainte de stockage particulière.

ARP L19 : destinée aux moteurs poussés à l’extrême, avec une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", elle autorise jusqu’à 250 ch par cylindre et 10 000 tr/min : la réserve à choisir pour un S62B50 fortement suralimenté ou augmenté en cylindrée, là où la pression cylindre devient le facteur limitant. Contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, fabricant grec de bielles forgées hautes performances animé par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision puis appariée en poids afin de préserver l’équilibrage d’un V8. Pour le S62B50, l’offre se concentre sur le profil H, au choix avec visserie ARP 2000 ou ARP L19 selon la puissance visée. Conception, usinage et contrôle sont réalisés en Grèce, et la gamme est éprouvée en rallye, en drift et sur circuit.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S62B50

Ces bielles forgées sont compatibles avec le moteur BMW S62B50 d'origine et ses préparations. Liste des véhicules concernés :

Référence OEM : 11 24 1 406 978 (jeu de bielles).

Pourquoi c’est la solution la plus économique ?

Sur un S62B50, une bielle qui cède endommage presque toujours le vilebrequin, le bloc et parfois la culasse. Or ce V8 n’est plus produit : les pièces d’origine se raréfient, les prix montent et l’immobilisation s’allonge. Remettre le moteur en configuration constructeur revient donc cher pour retrouver exactement les limites de départ.

Pour un budget comparable, parfois inférieur, un jeu de bielles forgées en acier 4340 associé à des pistons forgés apporte une marge de résistance très supérieure, une tenue en fatigue durable et la possibilité de faire évoluer la préparation sans rouvrir le bas moteur. Sur un bloc devenu rare, c’est aussi la meilleure façon de protéger la valeur de la voiture.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
