2.5L 24v - M50B25 (senza vanos)
Produttori
2.5L 24v - M50B25 (senza vanos)
Attenzione: Ultimi articoli in magazzino!
Nuovo prodotto

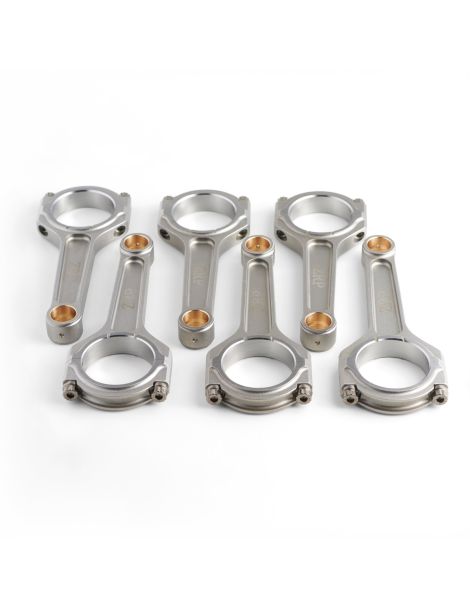

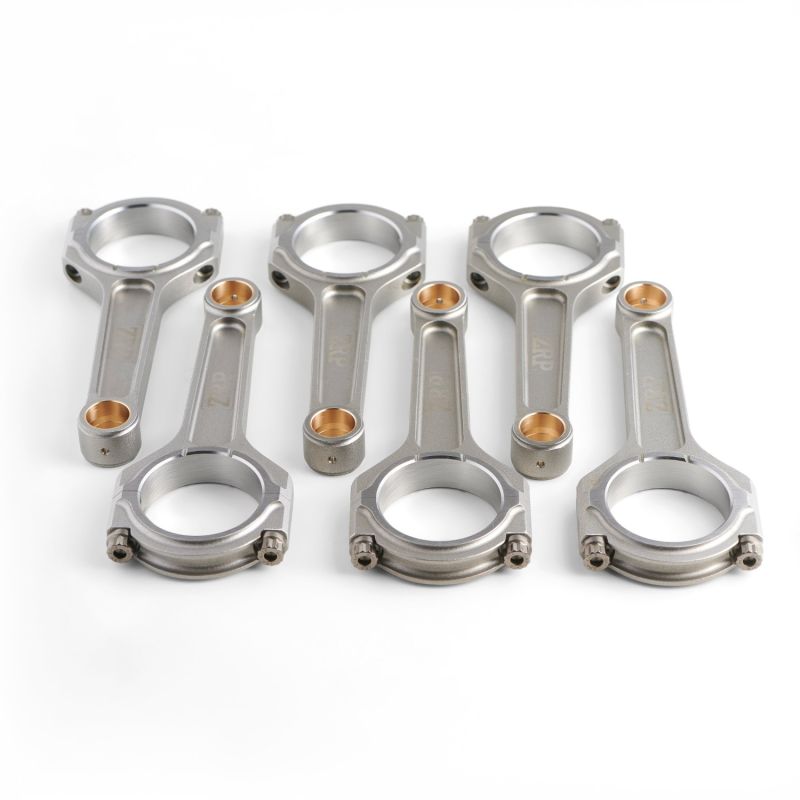

Kit di 6 bielle forgiate acciaio 4340 per BMW 6 cilindri, biella 135 mm.
BMW ha costruito una lunga stirpe di sei cilindri in linea che condividono la stessa lunghezza di biella: un interasse di 135 mm. Questa base comune lega il M20 «piccolo sei» monoalbero (lanciato nel 1977) alle moderne famiglie bialbero a quattro valvole per cilindro M50, M52 e M54. Da una generazione all’altra l’architettura evolve (24 valvole, VANOS, monoblocco in alluminio), ma la geometria della biella resta compatibile, così un solo kit di bielle forgiate copre un parco molto ampio.
Apprezzati per la dolcezza e la robustezza, questi motori equipaggiano sia le Serie 3, 5 e 7 sia le Z3, Z4, X3 e X5, e fanno da base a numerose preparazioni. Il loro monoblocco regge bene la potenza, ma le bielle di serie diventano l’anello debole non appena coppia o regime aumentano sensibilmente.
Lavorate in acciaio 4340 ad alta resistenza e poi trattate, queste bielle forgiate sostituiscono le bielle di serie per sopportare senza cedimenti gli aumenti di regime e di pressione del cilindro di una preparazione. La forgiatura orienta le fibre del metallo ed elimina le porosità della fusione: il risultato è una resistenza a fatica nettamente superiore e il margine di sicurezza indispensabile non appena la potenza aumenta.
Ogni kit è controllato ed equilibrato, poi fornito con viteria ARP ad alte prestazioni dimensionata per la coppia prevista. Abbinate a pistoni forgiati, queste bielle costituiscono la base di un monoblocco affidabilizzato, capace di sopportare l’uso intensivo e la competizione.
| Riferimento | Marca | Profilo | Viteria | Diametro spinotto OEM 22 mm | Larghezza piede | Diametro testa OEM 48 mm | Larghezza testa | Interasse OEM 135 mm | Peso per biella |
|---|---|---|---|---|---|---|---|---|---|
| R-BMW-006-I | ZRP | I-Beam | ARP 2000-3/8"-38mm | 22 mm | 48 mm | 21,9 mm | 135 mm | 499 g | |
| R-BMW-006-I-L19 | ZRP | I-Beam | ARP L19-3/8"-38mm | 22 mm | 48 mm | 21,9 mm | 135 mm | 499 g |
| Biella | Viteria | Coppia di serraggio | Allungamento consigliato |
|---|---|---|---|
| ZRP (R-BMW-006-I) | ARP 2000 | 61 N·m | 0,140 – 0,152 mm |
| ZRP (R-BMW-006-I-L19) | ARP L19 | 67,8 N·m | 0,152 – 0,165 mm |
I produttori raccomandano il metodo per allungamento (comparatore di allungamento) come riferimento: le istruzioni fornite con il kit prevalgono sempre. Le coppie indicate si riferiscono a un montaggio con lubrificante ARP.
| L'acciaio 4340 è un acciaio legato al nichel-cromo-molibdeno utilizzato sia in aeronautica sia nelle competizioni automobilistiche. Forgiato e poi trattato termicamente (tempra e rinvenimento), offre un'eccellente resistenza a trazione, un'elevata resistenza a fatica e una reale duttilità. Rispetto a una biella di serie (spesso in metallo sinterizzato, ottimizzata per i costi di serie), una biella forgiata 4340 presenta circa +19% di carico di snervamento, +8% di resistenza a trazione e soprattutto +19-37% di resistenza a fatica, ovvero una durata sotto carico ciclico molte volte superiore. È ciò che rende l'acciaio 4340 forgiato il materiale di riferimento non appena salgono sovralimentazione e regime. |
 | Profilo I-Beam. Con la sua sezione centrale più sottile, la biella I-beam privilegia la leggerezza e un eccellente rapporto rigidità/massa. È il profilo più diffuso, perfettamente adatto alle preparazioni dei sei cilindri in linea BMW con biella da 135 mm, dal motore affidabilizzato fino a potenze elevate. |
La vite di biella è uno dei componenti più sollecitati del motore. L'essenziale è adattare il grado ARP all'uso reale della preparazione, poi rispettare scrupolosamente la coppia e l'allungamento di montaggio.
 | ARP 2000 (resistenza a trazione ~220.000 psi, ovvero ~1.517 MPa) è lo standard ad alte prestazioni. Adatto a preparazioni fino a 150 CV per cilindro con viti da 5/16" o 200 CV per cilindro con viti da 3/8", e fino a 8.500 giri/min, è il grado più diffuso in circuito, track day, drift, rally, drag e cronoscalata, apprezzato per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio. |
 | L19 (resistenza a trazione ~260.000 psi, ovvero ~1.793 MPa) è progettato per motori spinti all’estremo, fino a 200 CV per cilindro con viti da 5/16" o 250 CV per cilindro con viti da 3/8", e fino a 10.000 giri/min: pressione di sovralimentazione molto alta, regimi elevati prolungati e alta pressione in camera. È la scelta per preparazioni di grande potenza: accelerazione (drag), drift, rally e circuito. Attenzione: sensibile alla corrosione e all’infragilimento da idrogeno, deve essere tassativamente stoccato e montato oliato, al riparo dall’umidità. |
Oltre al serraggio a coppia, misurare l'allungamento delle viti di biella è la verifica più affidabile per ottenere un precarico ottimale. Il controllo si esegue a vite montata: si posiziona il comparatore sulle due estremità della vite e si legge il suo allungamento reale, che deve corrispondere al valore consigliato (vedi la tabella coppia e allungamento qui sopra). Questo metodo elimina le variazioni di attrito tipiche del serraggio a coppia e mette in sicurezza l'assemblaggio sui motori fortemente sollecitati. |
Acquista il comparatore di allungamento ARP →
 | ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Disponibili in profilo I-Beam o H-Beam con viteria ARP 2000, L19 o Custom Age 625+, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift. |
 | 1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse |
Queste bielle forgiate si adattano a tutti i sei cilindri in linea BMW la cui biella condivide un interasse di 135 mm. La tabella seguente riepiloga i motori, i modelli (con codice telaio), la potenza e gli anni:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | 325i / 325iX (E30) | M20B25 | 170–192 CV | 1983–1993 |
| BMW | Z1 Roadster | M20B25 | 170 CV | 1988–1991 |
| BMW | 525i (E34) | M20B25 | 170 CV | 1988–1990 |
| ALPINA | C1 / C2 (E30) | M20B25 | 185–190 CV | 1985–1988 |
| BMW | 325i (E36) | M50B25 | 192 CV | 1990–1995 |
| BMW | 525i 24V / 525iX 24V (E34) | M50B25 | 192 CV | 1990–1996 |
| BMW | 323i / 323ti (E36) | M52B25 | 170 CV | 1995–2000 |
| BMW | 323i / 323Ci (E46) | M52B25 | 170 CV | 1998–2000 |
| BMW | 523i (E39) | M52B25 | 170 CV | 1995–2000 |
| BMW | Z3 2.5 (E36) | M52B25 | 170 CV | 1998–2000 |
| BMW | 328i (E36) | M52B28 | 193 CV | 1995–1999 |
| BMW | 328i (E46) | M52B28 | 193 CV | 1998–2000 |
| BMW | 528i (E39) | M52B28 | 193 CV | 1995–2000 |
| BMW | 728i / 728iL (E38) | M52B28 | 193 CV | 1995–2001 |
| BMW | Z3 2.8i (E36) | M52B28 | 193 CV | 1996–2000 |
| BMW | M3 3.2 (E36) | M52B32 | 243 CV | 1996–2000 |
| BMW | Z3 M (E36) | M52B32 | 239–243 CV | 1998–2000 |
| BMW | 330i / 330Ci / 330xi (E46) | M54B30 | 228–231 CV | 2000–2006 |
| BMW | 530i (E39) | M54B30 | 228–231 CV | 2000–2003 |
| BMW | 530i (E60) | M54B30 | 231 CV | 2001–2005 |
| BMW | 730i / 730Li (E65/E66) | M54B30 | 231 CV | 2003–2008 |
| BMW | X3 3.0i (E83) | M54B30 | 228–231 CV | 2003–2006 |
| BMW | X5 3.0i (E53) | M54B30 | 228–231 CV | 2000–2006 |
| BMW | Z3 3.0i (E36) | M54B30 | 228–231 CV | 2000–2003 |
| BMW | Z4 3.0i (E85) | M54B30 | 231 CV | 2002–2005 |
Riferimenti OEM (per motore): M20B25 11 24 1 288 386 ; M50B25 11 24 1 730 420 ; M52B25 11 24 1 739 725 ; M52B28 11 24 1 744 315 ; M52B32 11 24 1 247 175 ; M54B30 11 24 1 437 210.
Su questi sei cilindri ormai classici, sostituire una biella di serie affaticata con un pezzo nuovo originale è costoso e non offre alcun margine di fronte a un aumento di potenza.
A parità di budget, montare bielle forgiate in acciaio 4340 cambia le carte in tavola: il pezzo è nuovo, più resistente dell’originale e pensato per sopportare coppia e regime. Un investimento duraturo anziché una semplice riparazione identica.
A budget equivalente: più affidabilità, più potenziale e vera tranquillità per spingere forte. È tutto l’interesse di affidabilizzare questi motori con bielle forgiate fin dall’apertura del monoblocco.
