Bielas forjadas BMW 6 cilindros - entre centros 135 mm - M20B25 M50B25 M52B28 M54B30 S52B32 para pistones forjados

Los motores BMW 6 cilindros con biela de 135 mm

BMW construyó una larga estirpe de seis cilindros en línea que comparten una misma longitud de biela: una distancia entre centros de 135 mm. Esta base común une el M20 «seis pequeño» de árbol de levas en cabeza (lanzado en 1977) a las familias modernas de doble árbol y cuatro válvulas por cilindro M50, M52 y M54. De una generación a otra la arquitectura evoluciona (24 válvulas, VANOS, bloque de aluminio), pero la geometría de biela sigue siendo compatible, por lo que un mismo juego de bielas forjadas cubre un parque muy amplio.

Apreciados por su suavidad y robustez, estos motores equipan tanto los Serie 3, 5 y 7 como los Z3, Z4, X3 y X5, y sirven de base a numerosas preparaciones. Su bloque inferior soporta bien la potencia, pero las bielas de origen se convierten en el eslabón limitante en cuanto sube sensiblemente el par o el régimen.

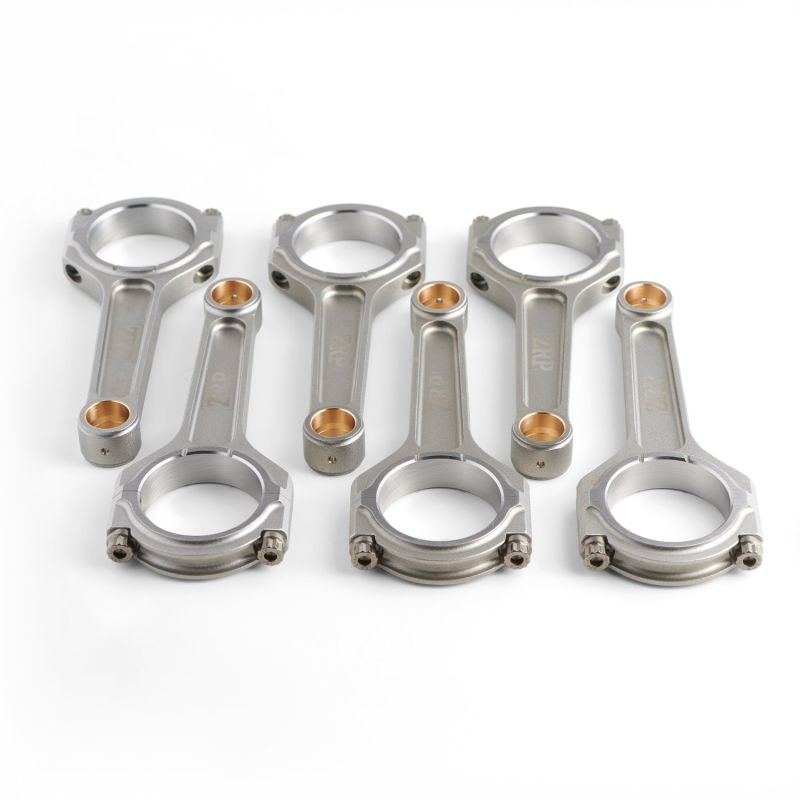

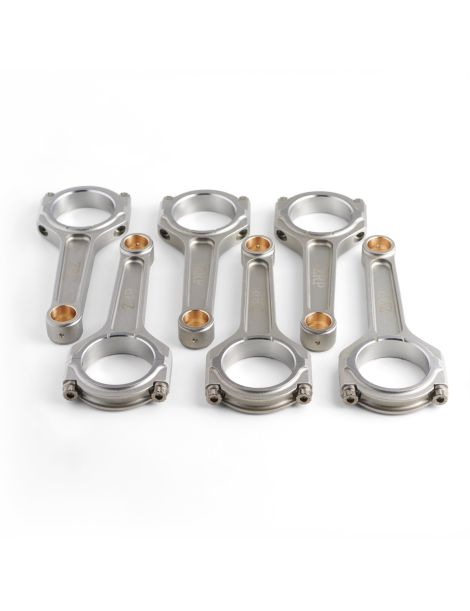

Las bielas forjadas

Mecanizadas en acero 4340 de alta resistencia y luego tratadas, estas bielas forjadas sustituyen a las bielas de origen para soportar sin flaquear las subidas de régimen y de presión de cilindro de una preparación. La forja orienta las fibras del metal y elimina las porosidades de la fundición: el resultado es una resistencia a la fatiga netamente superior y el margen de seguridad indispensable en cuanto sube la potencia.

Cada juego se controla y equilibra, y se entrega con tornillería ARP de altas prestaciones dimensionada para el par previsto. Junto con pistones forjados, estas bielas constituyen la base de un bloque inferior fiabilizado, capaz de soportar el uso intensivo y la competición.

Características técnicas de las bielas forjadas

Par de apriete y alargamiento

Primera precaución con una biela forjada: olvidar el procedimiento original. Los valores del manual del fabricante del vehículo se calcularon para la tornillería de serie, a menudo un tornillo de apriete angular de un solo uso, y no tienen sentido aplicados a un tornillo ARP reutilizable de geometría y calidad distintas. En estos motores M20B25, M50B25 sin VANOS, M52B28, M54B30 y S52B32 US solo son referencia los valores de la tabla anterior, con una línea según la biela lleve ARP 2000 o ARP L19; proceden del fabricante de la tornillería y no se combinan con una consigna angular de origen. La verificación no cambia: el par aproxima al objetivo, el comparador de alargamiento confirma la precarga en los doce tornillos. Roscas limpias, lubricante de montaje ARP, apriete progresivo alterno. Las instrucciones del kit prevalecen sobre cualquier documentación de taller.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en I. Rígida sin ser pesada, la biela en I debe este equilibrio a su forma: una sección central más fina, situada entre dos alas que dibujan la letra «I». Concebida por el fabricante para las altas prestaciones y una gran durabilidad, se adapta a las preparaciones de los seis cilindros BMW M20, M50, M52, M54 y S52 que buscan ante todo un bloque inferior sólido.

¿Cómo elegir la tornillería de biela?

Un tornillo de biela sufre un ciclo de tracción por cada vuelta del cigüeñal: a 7 000 rpm son decenas de millones de ciclos por temporada. Su capacidad de absorberlos viene de su metalurgia y de su proceso: designación seleccionada, acero limpio, temple y revenido homogéneos en toda la sección, rosca laminada después del tratamiento para endurecer el fondo del filete. La regularidad de fabricación garantiza después la misma precarga en cada tornillo, y la naturaleza de la aleación dicta las precauciones de almacenamiento. Este seis cilindros BMW recibe sus tornillos en 3/8"-38 mm en dos grados; elija según potencia y régimen, y apriete por alargamiento medido.

ARP 2000 es un acero forjado de baja aleación, templado en masa, con una resistencia a la tracción en torno a 220 000 psi, es decir ~1 517 MPa. Rosca laminada después del tratamiento térmico, por tanto una elevada resistencia a la fatiga cíclica justo donde el tornillo es más frágil, y una buena estabilidad frente a la corrosión ambiental: sin limitación de almacenamiento. El grado está dado hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm, lo que lo convierte en el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. Equipa la biela ZRP de perfil I de esta familia M20 / M50 / M52 / M54, en 3/8"-38 mm.

L19 se apoya en una designación más aleada y en un tratamiento térmico más exigente: la resistencia a la tracción alcanza unos 260 000 psi, es decir ~1 793 MPa, para 250 CV por cilindro en 3/8" y hasta 10 000 rpm. Está hecho para presiones de sobrealimentación muy altas, regímenes altos sostenidos y presiones de cámara elevadas, por tanto para las grandes potencias en drag, drift, rally y circuito, incluso en un seis cilindros BMW sobrealimentado. Su metalurgia impone una restricción conocida: sensible a la corrosión y a la fragilización por hidrógeno, el L19 se almacena y se monta engrasado, al abrigo de la humedad, y no tolera una parada en atmósfera húmeda.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Propuestas aquí en perfil en I con tornillería ARP 2000 o L19, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Estas bielas forjadas se adaptan a todos los seis cilindros en línea BMW cuya biela comparte una distancia entre centros de 135 mm. La siguiente tabla recoge los motores, los modelos (con código de chasis), la potencia y los años:

Referencias OEM (por motor): M20B25 11 24 1 288 386 ; M50B25 11 24 1 730 420 ; M52B28 11 24 1 744 315 ; S52B32 11 24 1 247 175 ; M54B30 11 24 1 437 210.

Por qué es la solución más económica

En estos seis cilindros ya clásicos, sustituir una biela de origen fatigada por una pieza nueva de origen es caro y no aporta ningún margen frente a un aumento de potencia.

Por un presupuesto comparable, montar bielas forjadas en acero 4340 cambia las reglas del juego: la pieza es nueva, más resistente que la de origen y diseñada para soportar par y régimen. Una inversión duradera en lugar de una simple reparación idéntica.

A igualdad de presupuesto: más fiabilidad, más potencial y verdadera tranquilidad para rodar fuerte. Ese es todo el interés de fiabilizar estos motores con bielas forjadas desde la apertura del bloque inferior.
