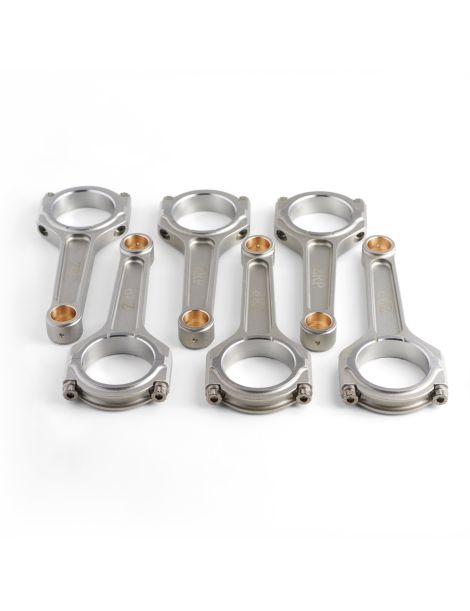

Bielles forgées BMW M20B25 M50B25 M52B25/28/32 M54B30 pour pistons forgés

Les moteurs BMW 6 cylindres à entraxe 135 mm

BMW a bâti une longue lignée de six-cylindres en ligne partageant une même longueur de bielle : un entraxe de 135 mm. Cette base commune relie le M20 « petit six » à arbre à cames en tête (lancé en 1977) aux familles modernes à double arbre et quatre soupapes par cylindre M50, M52 et M54. D’une génération à l’autre, l’architecture évolue (passage au 24 soupapes, VANOS, bloc aluminium), mais la géométrie de bielle reste compatible, ce qui permet à un même jeu de bielles forgées de couvrir un très large parc.

Réputés pour leur douceur et leur robustesse, ces moteurs équipent aussi bien les Série 3, 5 et 7 que les Z3, Z4, X3 et X5, et servent de base à de nombreuses préparations. Leur bas moteur encaisse bien la puissance, mais les bielles d’origine deviennent le maillon limitant dès que l’on augmente sensiblement le couple ou le régime.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance puis traitées, ces bielles forgées remplacent les bielles d’origine pour encaisser sans faiblir les montées en régime et en pression cylindre d’une préparation. Le forgeage oriente les fibres du métal et supprime les porosités du moulage : il en résulte une résistance à la fatigue nettement supérieure et la marge de sécurité indispensable dès que la puissance augmente.

Chaque jeu est contrôlé et équilibré, puis livré avec une visserie ARP haute performance dimensionnée pour le couple visé. Associées à des pistons forgés, ces bielles constituent la base d’un bas moteur fiabilisé, apte à endurer l’usage intensif comme la compétition.

Caractéristiques techniques des bielles forgées

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

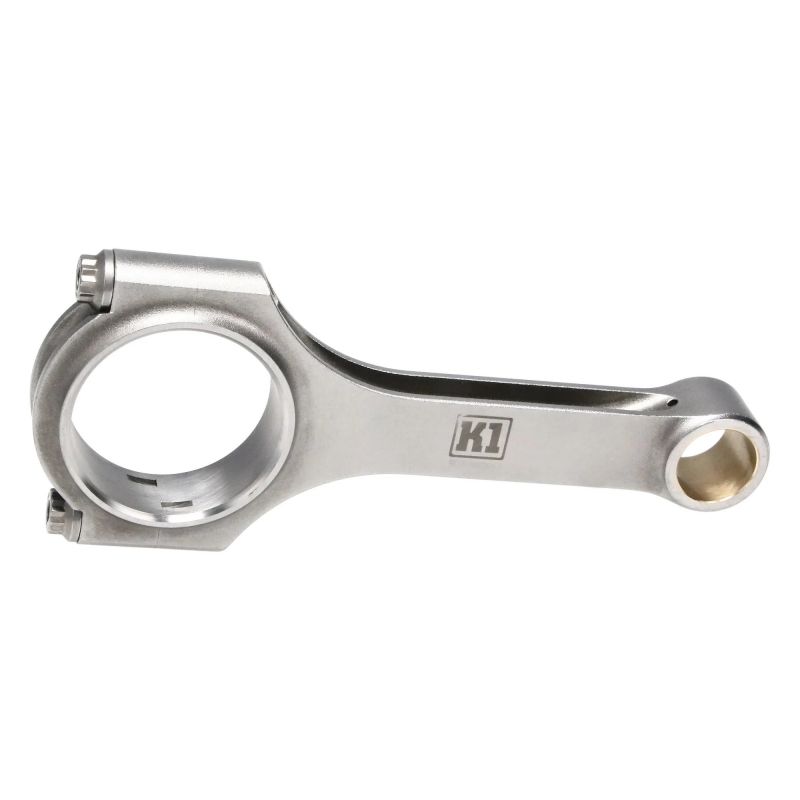

Profil I. Avec sa section centrale allégée, la bielle en I privilégie la légèreté et un excellent compromis entre rigidité et masse. C’est le profil le plus répandu, parfaitement adapté aux préparations des six-cylindres BMW à entraxe 135 mm, du moteur fiabilisé jusqu’aux fortes puissances.

Comment choisir sa visserie de bielle ?

La vis de bielle compte parmi les pièces les plus sollicitées du moteur. L’essentiel est d’accorder le grade ARP à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance. Adapté aux préparations jusqu’à 150 ch par cylindre en 5/16" ou 200 ch par cylindre en 3/8", et jusqu’à 8 500 tr/min, c’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière.

L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa) est conçu pour les moteurs poussés à l’extrême, jusqu’à 200 ch par cylindre en 5/16" ou 250 ch par cylindre en 3/8", et jusqu’à 10 000 tr/min : très forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. C’est le choix des préparations grosse puissance : course d’accélération (drag), drift, rallye et circuit. Attention : sensible à la corrosion et à la fragilisation par l’hydrogène, il doit impérativement être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

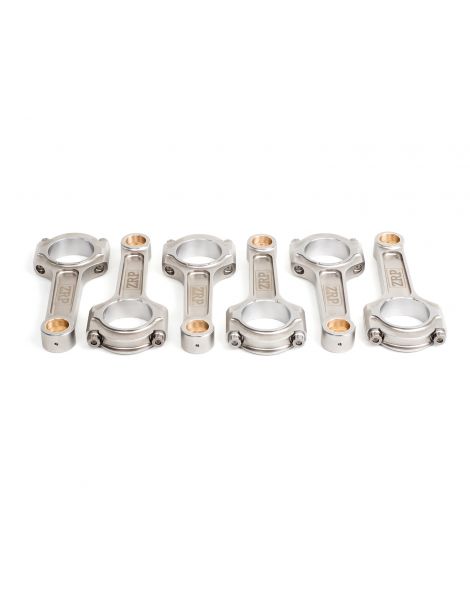

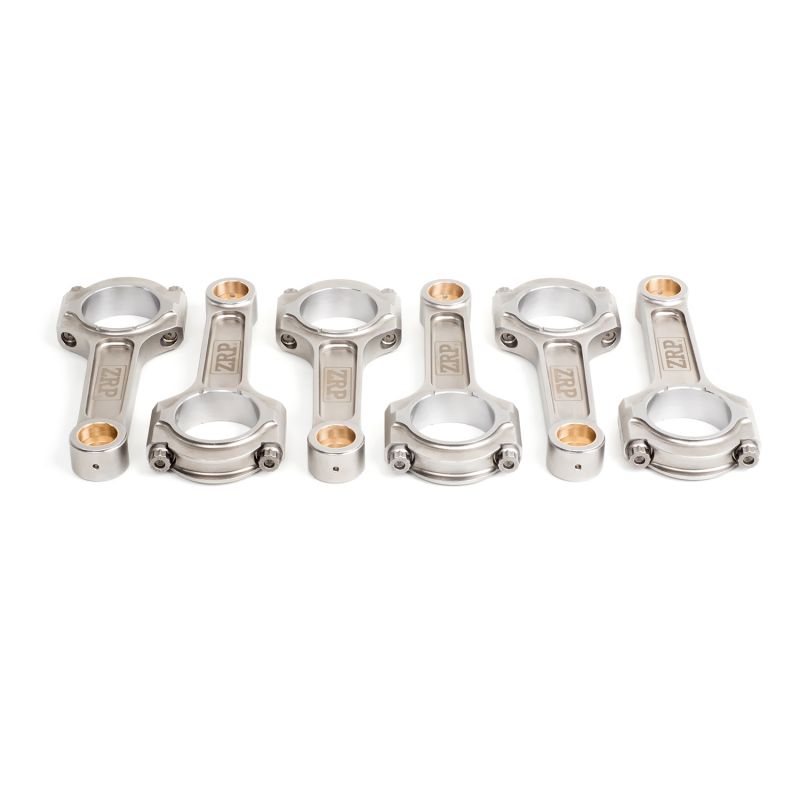

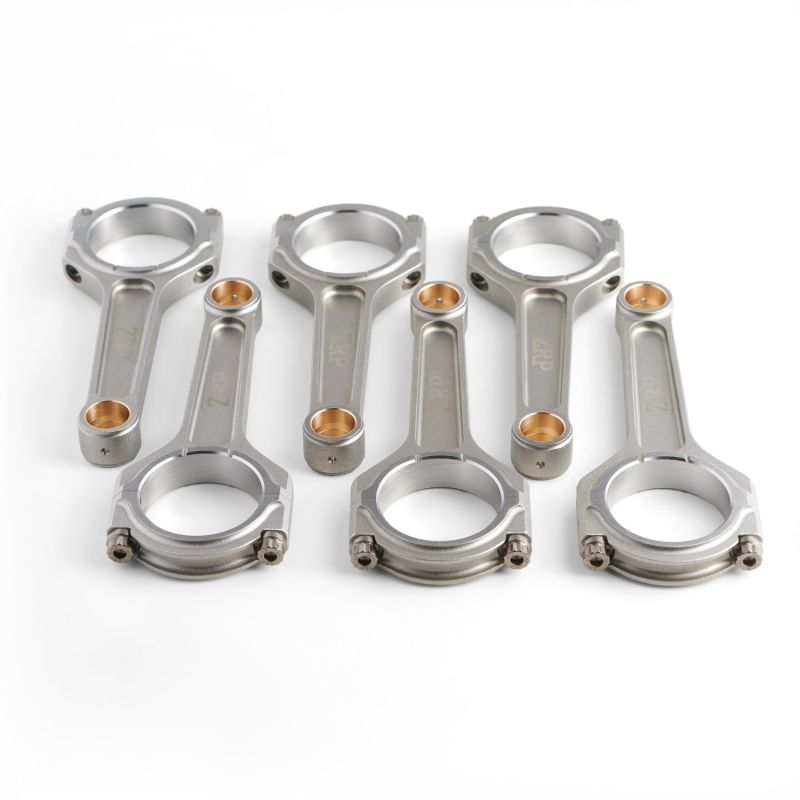

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ces bielles forgées équipent l’ensemble des six-cylindres en ligne BMW dont la bielle partage un entraxe de 135 mm. Le tableau ci-dessous récapitule les modèles (avec code châssis), leur puissance et les millésimes concernés :

Références OEM (par moteur) : M20B25 11 24 1 288 386 ; M50B25 11 24 1 730 420 ; M52B25 11 24 1 739 725 ; M52B28 11 24 1 744 315 ; M52B32 11 24 1 247 175 ; M54B30 11 24 1 437 210.

Pourquoi c’est la solution la plus économique ?

Sur ces six-cylindres désormais anciens, remplacer une bielle d’origine fatiguée par une pièce neuve d’origine coûte cher et n’apporte aucune marge supplémentaire face à une hausse de puissance.

Pour un budget comparable, monter des bielles forgées en acier 4340 change la donne : la pièce est neuve, plus résistante que l’origine et taillée pour encaisser couple et régime. Un investissement durable plutôt qu’une simple remise en état.

À budget équivalent : plus de fiabilité, plus de potentiel et une vraie sérénité pour rouler fort. Tout l’intérêt de fiabiliser ces moteurs avec des bielles forgées dès l’ouverture du bas moteur.
